DS18B20恒溫加熱電路升級

ID:72088 · 發表于 2025-1-11 14:49

我的足浴盆是手調旋鈕控制溫度，不是熱的燙腳，就是熱一下，涼一下，

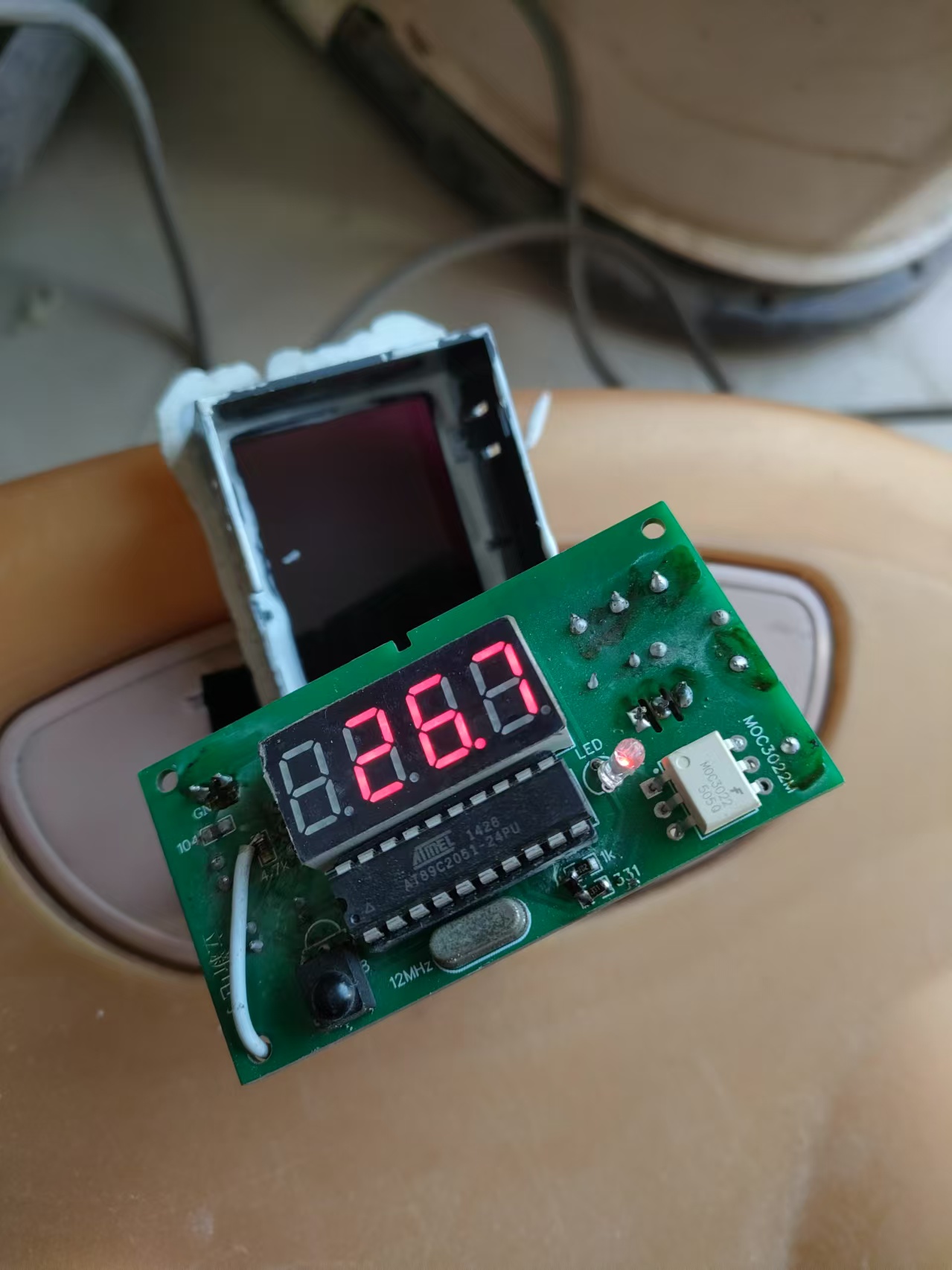

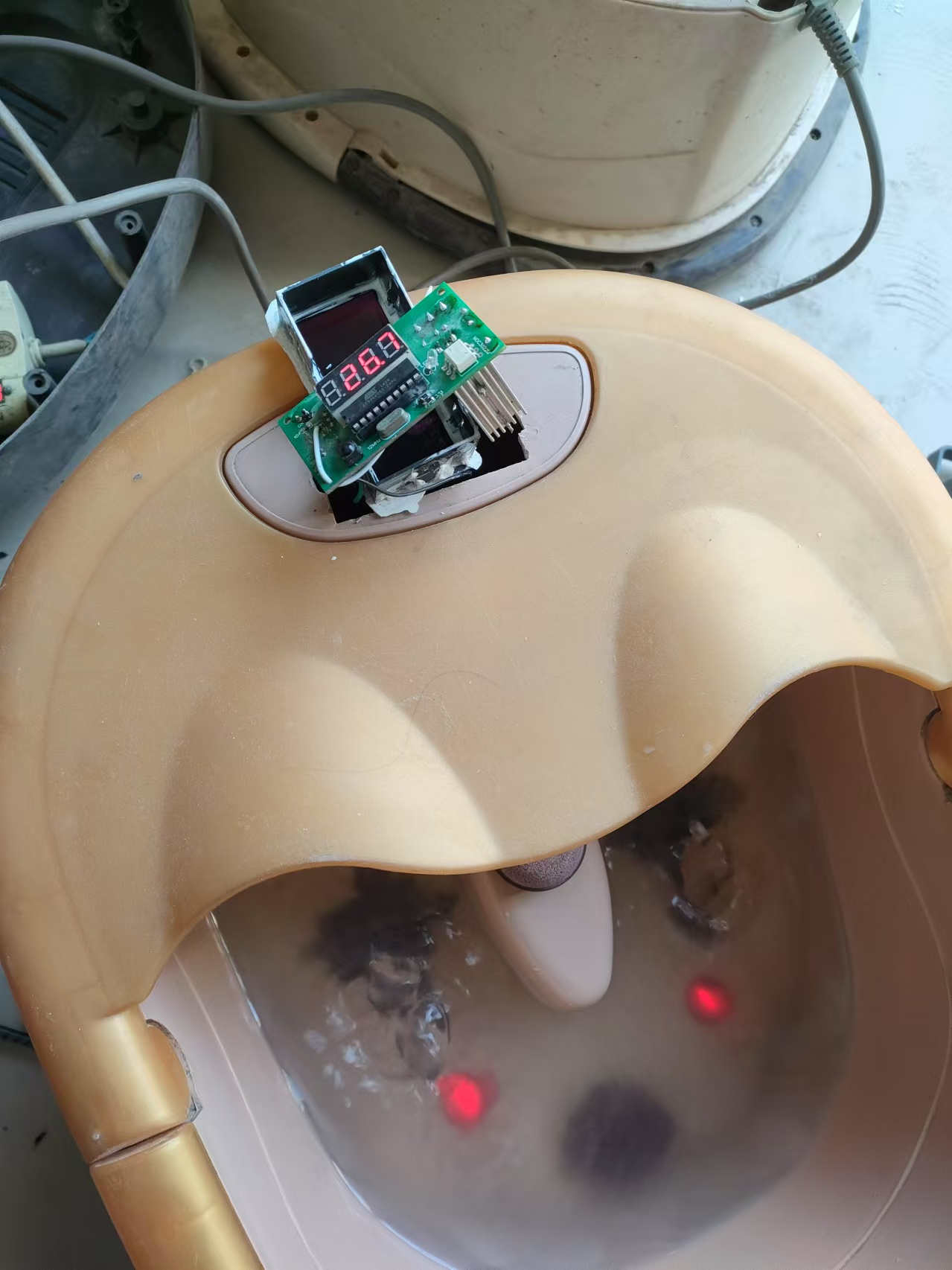

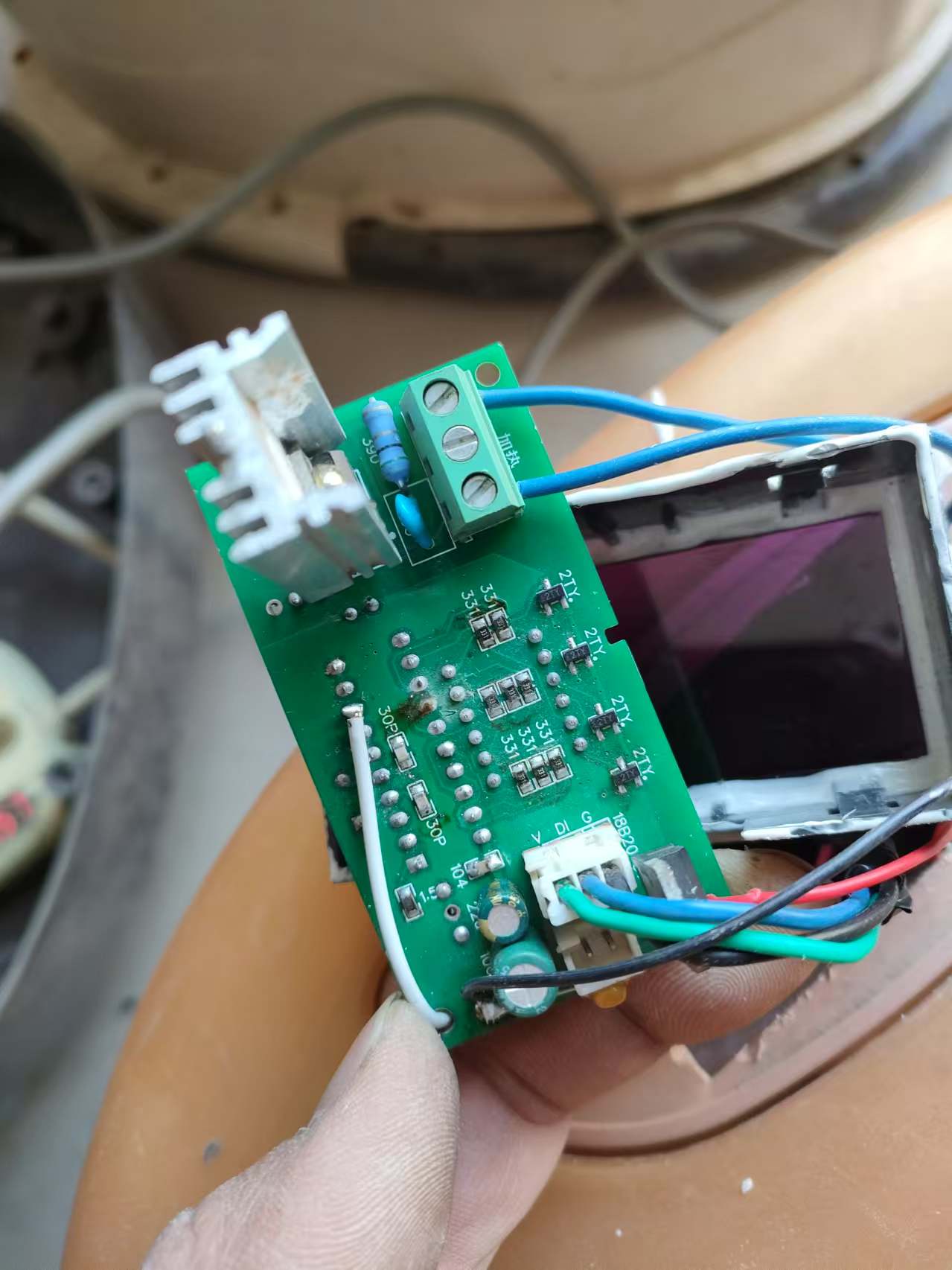

于是就換了18B20+AT89C2051+繼電器控制。如圖

溫度顯示精確了，控制卻有問題，比如設置42度，溫度到了停止繼電器，不加熱，但是加熱管余溫會使水溫繼續上升1度，
反復1度范圍浮動，也是難以忍受，我也是完美主義者，升級，換板，

換成可控硅控制，根據溫度差值大小，控制占空比輸出，
4度差=80%，3度差=60%，2度差=40%，1度差=20%
實際使用由于水的溫度損失，設置42度一直達不到，差2度就穩定了，
最后改變占空比4度差=90%，3度差=80%，2度差=70%，1度差=60%。

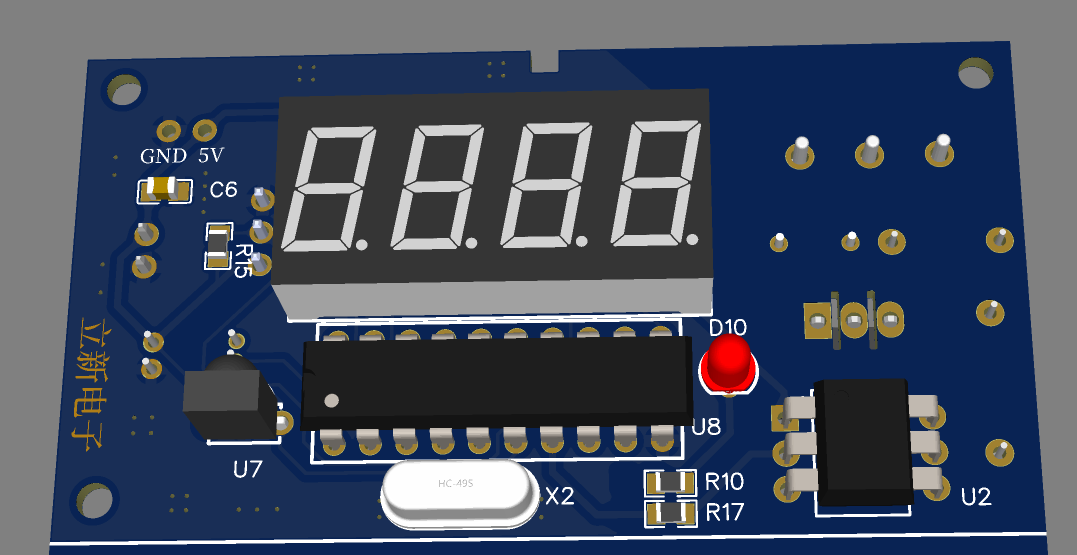

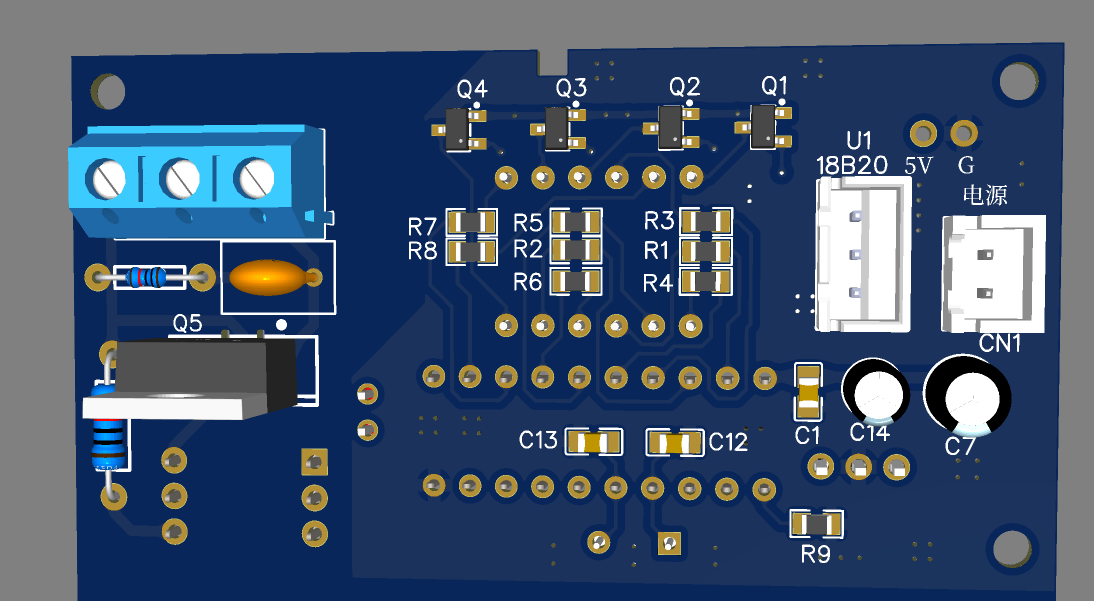

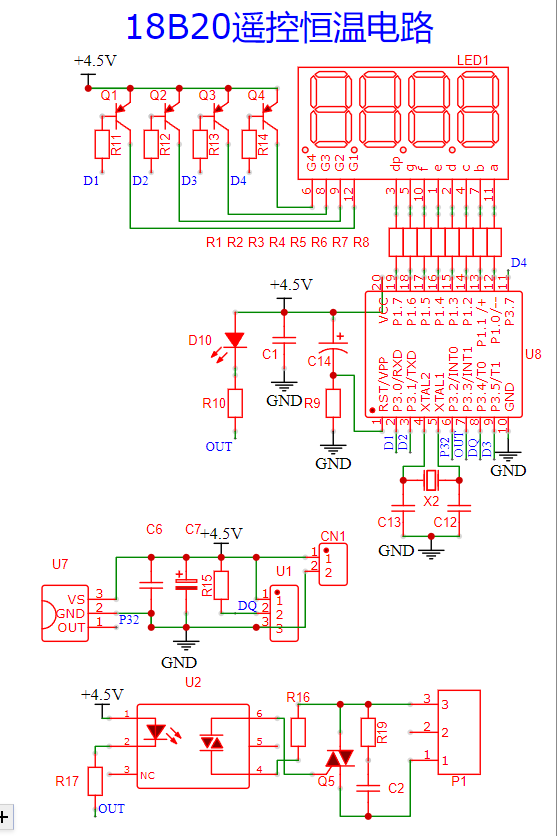

再次使用完美達到，并穩定在設置溫度。下面是原理圖和線路板圖

親自動手，洗腳的同時，成就感滿滿，呵呵

ID:830831 · 發表于 2025-1-11 18:05

洗腳的的興趣就更大了哈哈

ID:446156 · 發表于 2025-1-16 09:48

小心點，洗腳的時候別觸電

ID:97678 · 發表于 2025-1-17 08:22

怎么沒有把程序發出來？
可以共享一下程序嗎？

ID:325985 · 發表于 2025-1-17 15:01

雖有原理圖，但各元件也無數值，所以本帖沒上傳程序很正常。

ID:25058 · 發表于 2025-1-17 19:18

這不就是PID控制只用了比例參數

ID:72088 · 發表于 2025-1-18 08:50

jovew 發表于 2025-1-17 08:22
怎么沒有把程序發出來？
可以共享一下程序嗎？

匯編語言程序，你們不削一顧的，以前我的帖子匯編語言上傳都是冷嘲熱諷，

ID:1042173 · 發表于 2025-1-18 22:20

新鄉家電維修發表于 2025-1-18 08:50
匯編語言程序，你們不削一顧的，以前我的帖子匯編語言上傳都是冷嘲熱諷，

厲害呀匯編語言，，

ID:161164 · 發表于 2025-1-19 23:33

不用加過零檢測電路嗎？

ID:27161 · 發表于 2025-1-23 09:36

看著挺好的，樓主可否分享一下源程序，我有一個中頻電源控制板上拆的頻率表，測繪圖紙貌似主電路和你這個高度相似，想復制一個試試，我對匯編的相對熟一些，對C的只能勉強的修改一下但完整的程序還是看不懂。

ID:108361 · 發表于 2025-1-23 15:55

這就是比例控制

ID:72088 · 發表于 2025-1-27 11:32

附上匯編語言程序，

ID:72088 · 發表于 2025-1-27 11:35

lkc8210 發表于 2025-1-19 23:33
不用加過零檢測電路嗎？

加熱不用過零觸發，加熱周期比較長，100ms也不影響使用，調光調速對反應要求靈敏迅速的才要過零檢測，

ID:102702 · 發表于 2025-2-16 00:24

樓主你這電路圖沒參數的，能分享個有參數的電路圖或PCB嗎？

ID:1110477 · 發表于 2025-2-16 04:55

剛才又看了電路，元器件都就常規用法，憑經驗能猜出數值

ID:1110477 · 發表于 2025-2-16 04:58

紅外線遙控的電路圖不太對頭

ID:712493 · 發表于 2025-2-16 14:30

新鄉家電維修發表于 2025-1-18 08:50
匯編語言程序，你們不削一顧的，以前我的帖子匯編語言上傳都是冷嘲熱諷，

其實匯編就是開發繁瑣一些，但是效率確高很多，并且程序走向更明確

ID:72088 · 發表于 2025-2-16 17:46

raymondau 發表于 2025-2-16 00:24
樓主你這電路圖沒參數的，能分享個有參數的電路圖或PCB嗎？

ID:72088 · 發表于 2025-2-16 17:47

keemee 發表于 2025-2-16 04:55
剛才又看了電路，元器件都就常規用法，憑經驗能猜出數值

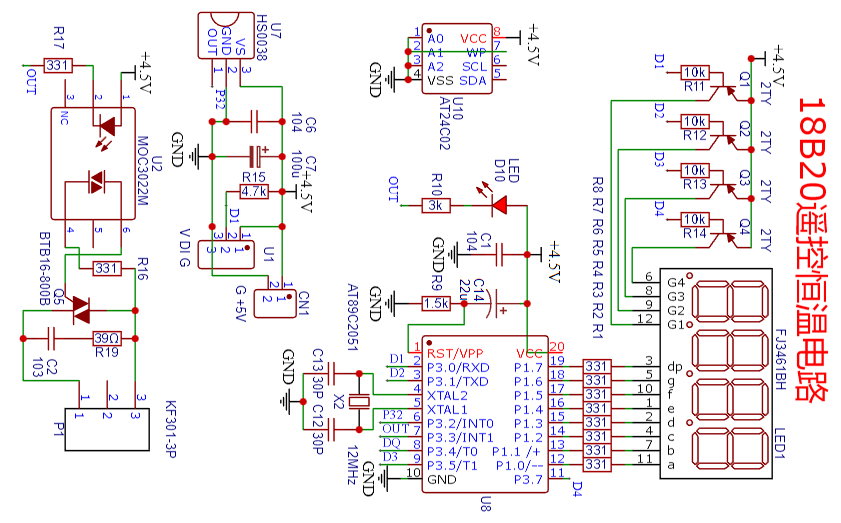

已經發上來了元件參數的圖

ID:27161 · 發表于 2025-2-17 12:10

新鄉家電維修發表于 2025-2-16 17:47
已經發上來了元件參數的圖

已下載了程序仿制了，目前有點問題，1：按原理圖18B20Y也就是DQ接P3.4，實際程序里接的是P3.0,實物也只有接P3.0才可以正常顯示溫度。2：紅外遙控部分，接收頭接的P3.2，對程序中紅外用戶碼和功能碼都按手上某一個寶買的3鍵遙控器做了對應修改并編譯，用編程器燒寫到AT2051后現在上電溫度可以正常顯示，用紅外遙控器遙控設置時發現只要按下遙控器按鍵數碼管就會息屏無顯示，松開又會正常顯示溫度，無法正常遙控設置，而且我試過了只要是NEC格式的紅外遙控器任意遙控器按下按鍵都是一樣的反應，不知道問題出在哪里了。

ID:72757 · 發表于 2025-2-24 00:12

加入PID算法的話，應該就可以精確控溫了

ID:99987 · 發表于 2025-2-26 10:50

您好，問一下，圖中的24C02存儲芯片接到哪里了？

ID:27161 · 發表于 2025-2-27 18:13

madell 發表于 2025-2-26 10:50
您好，問一下，圖中的24C02存儲芯片接到哪里了？

沒有用，這個可能是樓主用在別的項目上的。

ID:72088 · 發表于 2025-3-3 19:41

xjlfh 發表于 2025-2-17 12:10
已下載了程序仿制了，目前有點問題，1：按原理圖18B20Y也就是DQ接P3.4，實際程序里接的是P3.0,實物也只有 ...

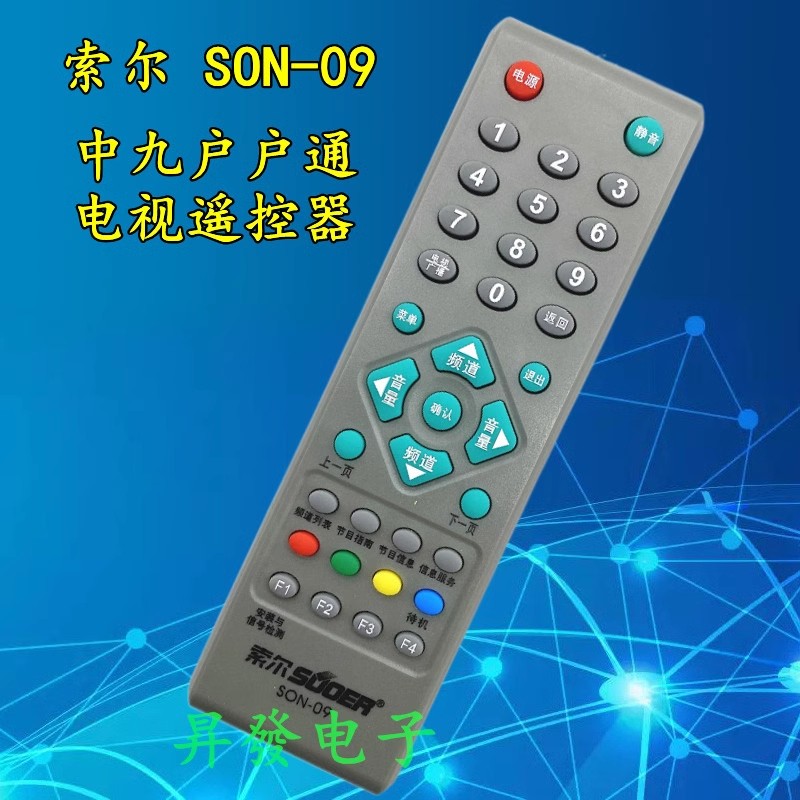

你直接用我的程序，用中九遙控器，確定鍵是功能，上下方向鍵是加減

ID:72088 · 發表于 2025-3-3 19:44

xjlfh 發表于 2025-2-27 18:13
沒有用，這個可能是樓主用在別的項目上的。

對，24C02這里沒用，準備用在記憶計數器上的板，一版多用，
本程序記憶存儲在18B20中，也是永久記憶的，效果等同24C02
