74ls161輸入25Mhz有源晶振，74lsl61不計數

ID:73992 · 發表于 2024-12-12 22:11

如題，25M有源晶振接74ls161，不能正常計數。網上有說最大25Mhz的，有說36Mhz的。手里沒有其他信號源給74ls161測試，想問一下74ls161的工作頻率。

ID:94031 · 發表于 2024-12-13 05:54

74ls161工作頻率是36Mhz，你的25M有源晶振驅動力夠不夠也是一個問題。

ID:1079566 · 發表于 2024-12-13 07:34

最低可以工作在25MHZ, 經典值30MHZ+

(1)輸入電平要對,你的有源晶振輸出是什么信號,有CMOS, 有削波SIN (這個要加電路的,因?yàn)樗挥?.8V VPP),有3.3V的,有5V的. 不一定能直接接74LS電路.

(2)更高速的,也可以選擇 74LV161 , 74LVC161, 74AHC161 ... 有的最高可工作在180MHZ. 工作電壓也有不同.看你需求.

ID:57657 · 發表于 2024-12-13 09:18

不能正常計數可能是接線錯誤、芯片損壞、電壓過低，高頻率就需要用FPGA驅動測試。

ID:69038 · 發表于 2024-12-13 09:44

手冊上有說到，最大時鐘頻率為18MHz@6V,或15MHz@4.5V,或3MHz@2.0V。供電電壓不同，能接受的頻率也不同。

ID:92781 · 發表于 2024-12-13 10:12

本帖最后由 jjy1039 于 2024-12-13 11:45 編輯

不同廠家或者同一廠家不同型號都不一樣，常見的德州的74LS161官方文檔是25M的，靈星的是27M，摩托羅拉是35M，所以具體的你還是要看廠家的文檔。

ID:92781 · 發表于 2024-12-13 10:17

這個文檔給你參考一下，不用品牌，不同型號都是不一樣的

ID:73992 · 發表于 2024-12-13 21:05

7層的說明書已下載，謝謝！

晶振可以點亮led燈，晶振頻率測試正常。當拔下晶振輸出端，74ls161時鐘輸入口“懸空”時，芯片因?yàn)楦蓴_開始計數。可能是買的芯片頻率達不到

ID:73992 · 發表于 2024-12-13 22:15

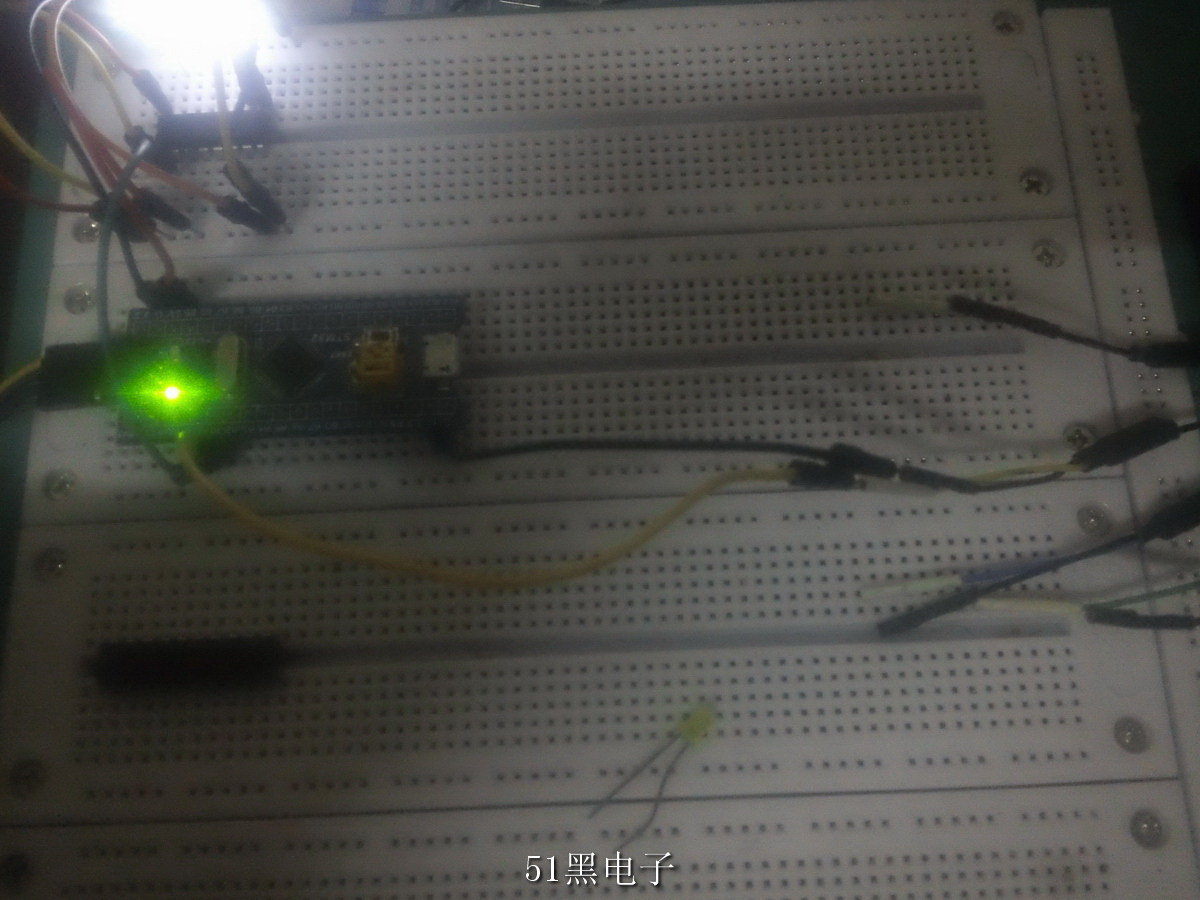

改一下時鐘源。10Mhz能正常工作，12Mhz就不能工作。真的是芯片性能不夠！！!

ID:57657 · 發表于 2024-12-14 14:38

lyonkon 發表于 2024-12-13 22:15
改一下時鐘源。10Mhz能正常工作，12Mhz就不能工作。真的是芯片性能不夠！！!

高頻信號處理盡量用貼片封裝，并控制好阻抗匹配。
