誰有安全帽里近電預警器的電路圖

ID:1135463 · 發表于 2024-11-4 15:04

近電預警器的電路圖

ID:879348 · 發表于 2024-11-5 08:14

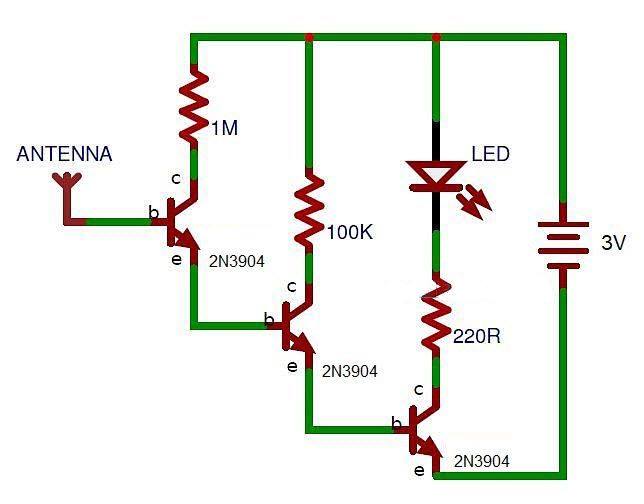

用一條導線感應，用三極管組成達林頓管，電容隔離直流，用一個運放比較輸出，當靠近導電金屬就會有信號變化，信號達到比較器電壓就會觸發

ID:1121801 · 發表于 2024-11-5 08:23

沒接觸過，這個是不是就是感應式電筆測試帶電不帶電的原理？

ID:420836 · 發表于 2024-11-5 09:16

使用銅線線圈或天線來檢測電場或磁場來指示電的存在

ID:155507 · 發表于 2024-11-5 13:15

近電預警器的介紹

近電預警器作為常用的非接觸式驗電器，已被廣泛應用在電力檢修現場。當設備處于帶電狀態，近電預警器可以在作業人員越過安全距離時發出提示信號，以提醒作業人員退至安全區域。

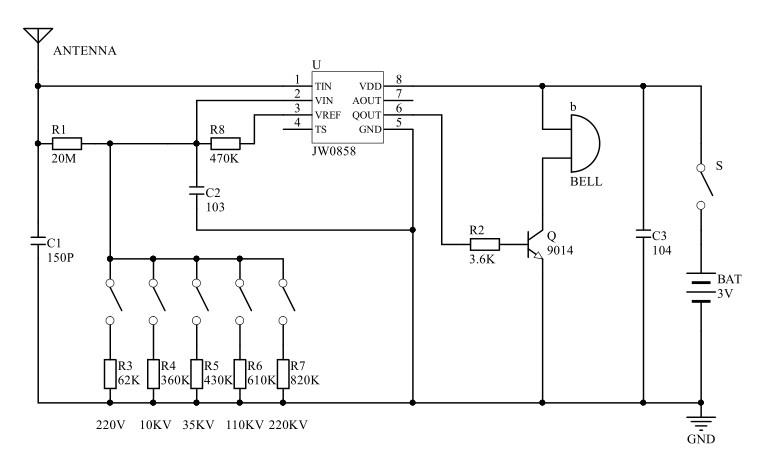

一、近電預警的典型原理圖

近電預警器的介紹

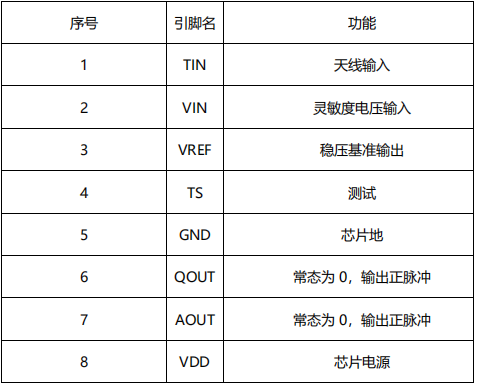

JW0858是一款近電預警芯片，其各引腳及其對應功能如下：

近電預警器的介紹

感應天線的工作原理為高壓帶電體周圍產生工頻交變電場，引起感應天線上正負電荷的往復運動。這種電荷往復運動本身就是感應天線內流動的交變電流信號，電流信號經過阻容負載可以轉換為電壓信號，再經過濾波、整流、放大就可通過控制器模數轉換來檢測到電場強度。

二、近電預警工作原理
天線接收到電場電平經過芯片內部濾波，放大處理后和二腳設置的門檻（靈敏度）電壓進行比較，達到門檻電壓后從6腳輸出信號驅動蜂鳴器報警。

由此可知近電預警的核心在于門檻電壓的大小，因此需要計算門檻電壓。

1. 門檻電壓的確定
3腳輸出基準電壓（1.2V）經過R8和2腳的電阻（R3~R7任意）分壓后，得到的電壓就是門檻電壓

通過分壓公式可得不同電壓等級下的門檻電壓

電壓等級門檻電壓
220V 0.14V
10KV 0.52V
35KV 0.57V
110KV 0.68V
220KV 0.72V
當電阻越大時，門檻電壓也就越高，靈敏度越低，也就是說電阻越大時，預警器需要離帶電體越近才會報警。因此可以設置不同的電阻大小實現在不同電壓等級下報警。
