請教數字電位器M62429的用法

ID:205485 · 發表于 2024-5-29 14:56

請教大家，有沒有人用過M62429這款數字電位器呢？昨天試著用面包板搭了一個簡易電路，結果輸出電壓不太正常。電路很簡單，外圍就是兩個2.2UF的電容。把資料下載下來看了，有些細節不是很明白，所以求助高手們，謝謝了。

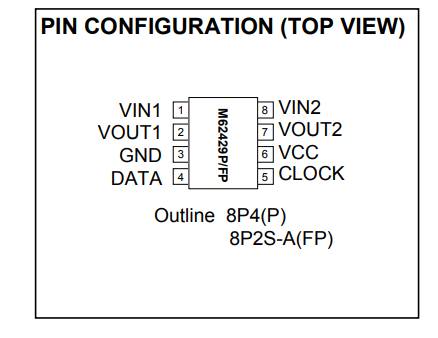

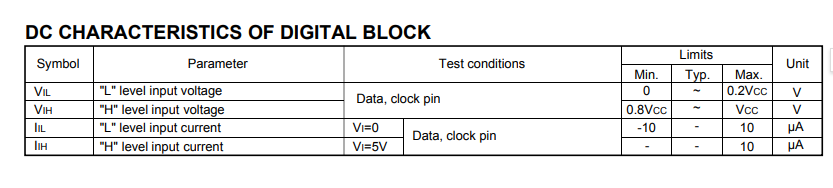

   資料如圖，要求VCC是5V，同時要求DATA和CLOCK的高電平是0.8-1VCC，是否意味著它不能直接用STM32的單片機來驅動呢？
  因?yàn)镾TM32的高電平是3.3V。

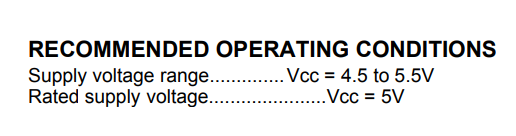

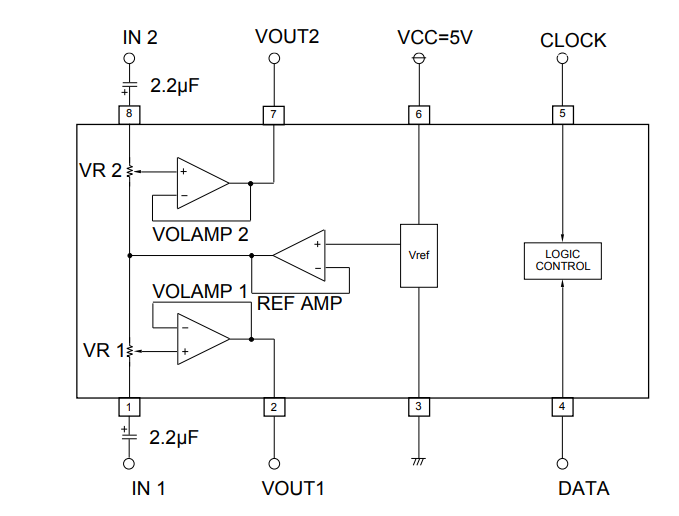

   圖4 里In1和In2兩個輸入引腳，都要接2.2UF電容，但具體用哪種資料里沒有提及，用直插電解電容可以嗎？

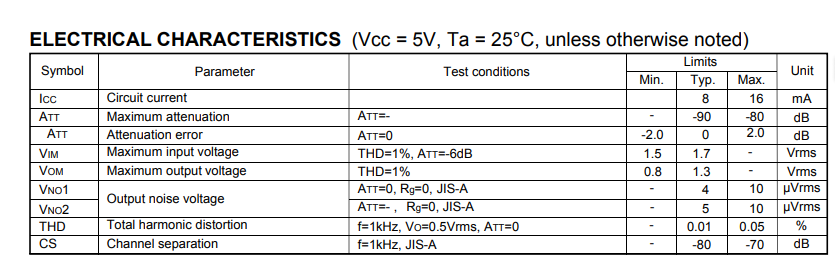

   圖5里要求 Vin的典型最大值是1.7Vrms, 我用的是直流電，是否意味著Vin的最大值是1.7*1.414=2.4V呢？

ID:878061 · 發表于 2024-5-29 23:31

以前玩過這個芯片，數據手冊上的怎么接就怎么接

ID:344848 · 發表于 2024-5-30 00:53

1、附件提供中文M62429使用手冊；2、可以直接使用3.3V電源；3、腳1和腳8接2.2uF的隔直電容，貼片和插件均可。
為防止后級攻放對本電路的影響，在制作PCB時應之一以下幾點：
1）芯片的電源管腳（腳6）和地管腳（腳3）之間要分別接一個1000uF或470uF的電解電容和一個0.1uF的瓷片電容，同時在PCB布局時，這兩個電容應盡量靠近芯片。
2）M62429芯片使用的電源、單片機使用的電源、后級功放的電源區分開并接到各自獨立的電源上。
3）M62429芯片使用的電源線到M62429芯片電源管腳連接一個磁珠來隔離后級功放引起的電源噪聲。

ID:344848 · 發表于 2024-5-30 02:03

中文M62429使用手冊

ID:23640 · 發表于 2024-5-30 08:39

把原理圖發出來，看看樓主是怎么接線的？

ID:123289 · 發表于 2024-5-30 10:20

偷懶的做法：讓5V向3.3V靠靠。
將4V電源加在M62429上，降壓可用D或LED。手冊上是4.5V，可以用4V試試。
M62429的OUT在用R或D降降，再送入3.3V系統中。
M62429的IN，加個20K上拉于4V上，再送入3.3V系統中。由于20K的存在，4V不會對3.3V系統產生致命損傷。
電容可以在2.2UF附近隨意取，種類不是關鍵的，基本上可以隨意。
VIN，你用的是直流電，只要不高于VCC都不會出問題。

ID:205485 · 發表于 2024-5-30 10:51

donglw 發表于 2024-5-30 00:53
1、附件提供中文M62429使用手冊；2、可以直接使用3.3V電源；3、腳1和腳8接2.2uF的隔直電容，貼片和插件均可 ...

謝謝，如果VCC可以直接3.3，那么STM32提供的3.3V高電平就滿足了。但還是有點困惑，手冊明確規定了VCC應該是4.5V-5.5V，為什么3.3也可以呢。

ID:205485 · 發表于 2024-5-30 10:52

yaosongjin 發表于 2024-5-30 08:39
把原理圖發出來，看看樓主是怎么接線的？

這個芯片基本沒什么外圍器件，所以圖4就算原理圖了。

ID:403593 · 發表于 2024-5-30 10:56

這款芯片的電壓稍高，可以換PT2257試試，3~5V都沒問題。

ID:205485 · 發表于 2024-5-30 10:58

yzwzfyz 發表于 2024-5-30 10:20
偷懶的做法：讓5V向3.3V靠靠。
將4V電源加在M62429上，降壓可用D或LED。手冊上是4.5V，可以用4V試試。
M6 ...

謝謝，其實OUT倒是好辦，就用電阻分壓再進ADC。比較頭疼的是DATA和CLOCK，按照手冊推算，至少需要4V的高電平，對STM32不太友好，用51就很合適了。降低VCC是個辦法，有空試試。

ID:91150 · 發表于 2024-5-30 10:59

62429.pdf (1.33 MB, 下載次數: 2)

ID:91150 · 發表于 2024-5-30 11:06

這個是個音量控制電位器可能不適用于直流；用過這個62429當作收音機的音量調節，鋰電池供電，電壓低到3.5V仍然正常工作。

ID:205485 · 發表于 2024-5-30 11:43

M62429P.PDF (39.86 KB, 下載次數: 0) 只有英文版手冊

ID:344848 · 發表于 2024-5-30 12:26

紅花無常發表于 2024-5-30 10:51
謝謝，如果VCC可以直接3.3，那么STM32提供的3.3V高電平就滿足了。但還是有點困惑，手冊明確規定了VCC應該 ...

附件沒有傳上來,無錫中微愛芯生產芯片的工作電壓是3~5.5V.

ID:344848 · 發表于 2024-5-30 12:30

紅花無常發表于 2024-5-30 10:52
這個芯片基本沒什么外圍器件，所以圖4就算原理圖了。

M62429的工作電壓3.3V和單片機的工作電壓需要隔離.

ID:401564 · 發表于 2024-5-30 13:02

嚴格來說,這個應該叫"音量大小控制器",它調節的是輸入和輸出的增益衰減而不是調節電阻
你要調節電位的,是要那種類似X9C102這種,內置場效應管調節電阻的數字電位器

ID:1143014 · 發表于 2025-1-14 15:44

我這遇到一個問題這個芯片的時鐘和數據端都到了STM32，我用示波器萬用表都測不到信號，在輸入端能監聽到信號，輸出端就是沒有，目前音箱是沒有聲音，我可否把輸入輸出短接，測試功放電路是不是正常從而判斷是前級板以及功放板的問題，謝謝

ID:1143014 · 發表于 2025-1-14 18:44

我有一套惠威m200 MK 3+的音箱，用的就是62429芯片，然后開機的時候再輸入端都能測到聲音，但是在輸出端測的時候，只有高電平，沒有聲音的輸出，我想問一下，這個是輸出的模擬信號還是數字信號？，然后就是說他的數據端和時鐘端我都測不到信號，也沒有電壓，嗯，這兩端都到了單片機，求指點

ID:69038 · 發表于 2025-1-15 10:32

M62429可用3.3V供電，這樣就與STM32的IO品電平匹配了。
這個方法用了好多方案，沒有一例反饋有問題的

ID:69038 · 發表于 2025-1-15 11:12

hbhxyly 發表于 2025-1-14 18:44
我有一套惠威m200 MK 3+的音箱，用的就是62429芯片，然后開機的時候再輸入端都能測到聲音，但是在輸出端測 ...

你測不到，或能是因?yàn)樾盘?hào)已過了。因?yàn)?2429不需要時時刷新數據的

ID:1034262 · 發表于 2025-1-16 13:18

用過非常多（我實際用的是FM62429），這是音量IC，按手冊的時序訪問即可。

ID:996773 · 發表于 2025-1-20 10:18

62429就是個數控音量芯片，能不能用和是否正常使用和樓主的寫的代碼息息相關，可我看不到

樓主的任何代碼，代碼哪里來，有沒有正確驅動62429工作，音量變化數據表有沒有做，驅動的

單片機是哪個，這些都一無所知是無法駕馭62429

ID:976923 · 發表于 2025-1-20 12:18

這個是個好東西，但沒有接觸這類芯片！！
