恒流芯片SIC9535K的電路原理圖

ID:72088 · 發表于 2024-3-25 20:17

今天修理我的LED燈，拆開恒流芯片是SIC9535K，網上找不到電路圖，下功夫吧，自己豐衣足食

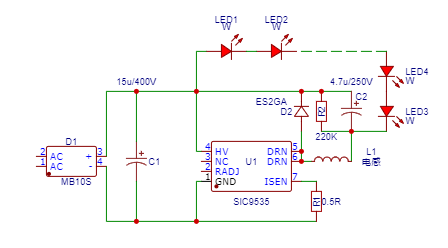

看圖手繪(圖片芯片名字寫錯了)： 51hei圖片20240325202505.png

leD燈數量請忽略，30串，我沒畫那么詳細。
電路圖自己畫出來了，網上買芯片又是難題了，找不到9535K，只有一家SIC9535D的芯片
貴倒是不貴，1元，運費望而卻步了，唉，
誰有代替芯片，后綴D能代替K嗎

ID:879348 · 發表于 2024-3-26 08:17

如果空間允許，直接買恒流模塊更換

ID:960157 · 發表于 2024-3-27 07:07

R2阻值錯了？

ID:72088 · 發表于 2024-4-18 14:20

wskufo 發表于 2024-3-27 07:07
R2阻值錯了？

抱歉，的確畫錯了，謝謝指出

ID:72088 · 發表于 2025-1-26 13:37

本帖最后由新鄉家電維修于 2025-1-26 13:45 編輯

重新繪制了正確的圖，一共學習

ID:332444 · 發表于 2025-1-27 08:33

看要替換芯片工作電壓、電流，在系列中選合適的型號即可。如果電路圖和引腳不同則要跳接。

ID:72088 · 發表于 2025-1-27 11:11

xianfajushi 發表于 2025-1-27 08:33
看要替換芯片工作電壓、電流，在系列中選合適的型號即可。如果電路圖和引腳不同則要跳接。

已經用芯片TP8533直接替換了，腳位都一樣，只是4腳供電方式不同，TP8533用一個820K電阻和2.2u電容供電就行了，正常工作了

ID:332444 · 發表于 2025-1-28 14:32

新鄉家電維修發表于 2025-1-27 11:11
已經用芯片TP8533直接替換了，腳位都一樣，只是4腳供電方式不同，TP8533用一個820K電阻和2.2u電容供電就 ...
