L298N電機驅動模塊中晶閘管能否代替二極管？怎樣代替

ID:1106201 · 發表于 2024-1-11 15:47

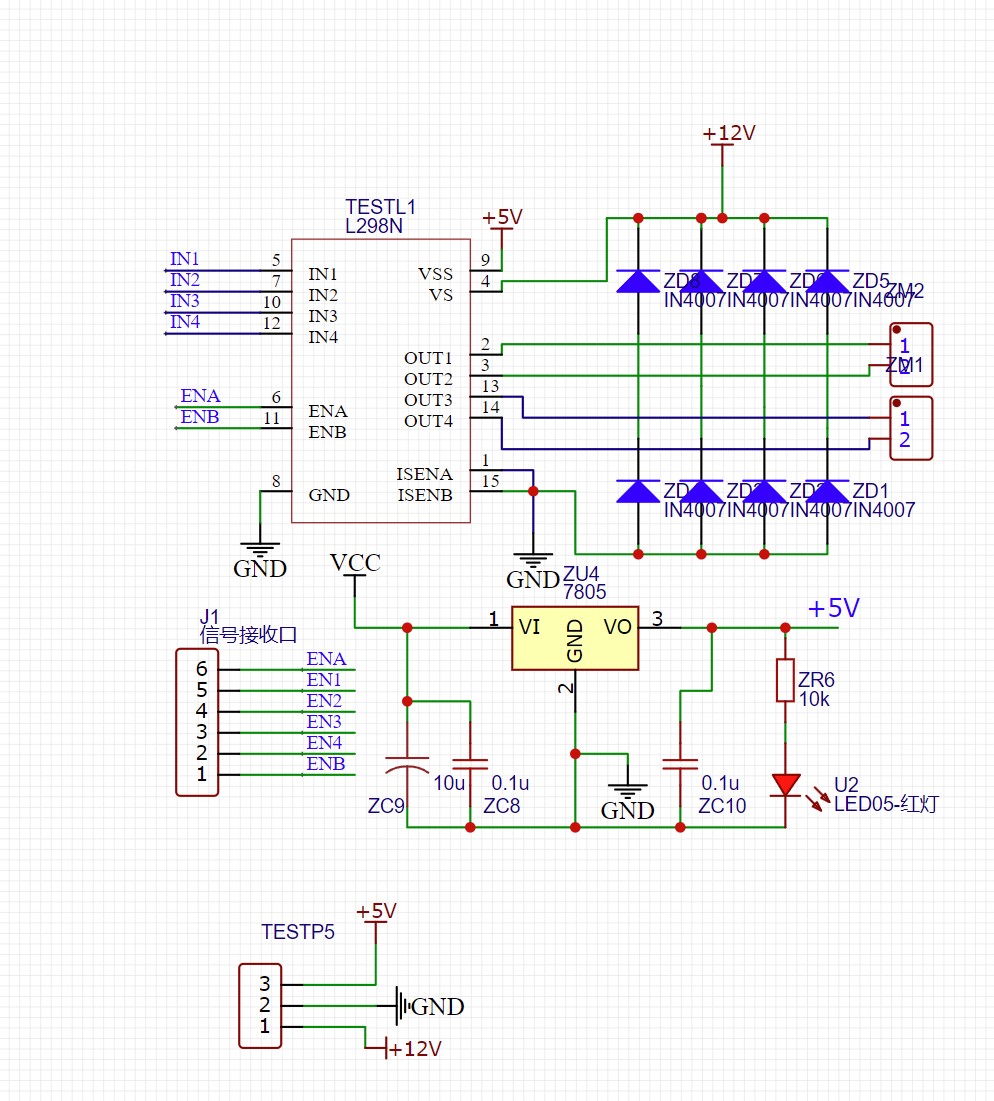

下圖是我在網上根據參考材料自己弄的L298Nd電機驅動模塊的原理圖，不知道是否有錯誤，如果發現有，感謝您的指出。
以下是我的問題：
1.在L298N電機驅動模塊中，晶閘管能否代替二極管
2.如果可以替換的話，晶閘管怎么接，或者說晶閘管的門極控制什么（我記得不控制門機晶閘管好像是沒有的）（改成直插式的晶閘管）
3.關于市面上的晶閘管（在某一個寶上看的），都是400V/8A起步的，請問這個是最高的數值嗎？（過了晶閘管就擊穿了的意思）最低的又是多少？12v或者5V能驅動嗎？（就是我不懂得選型）

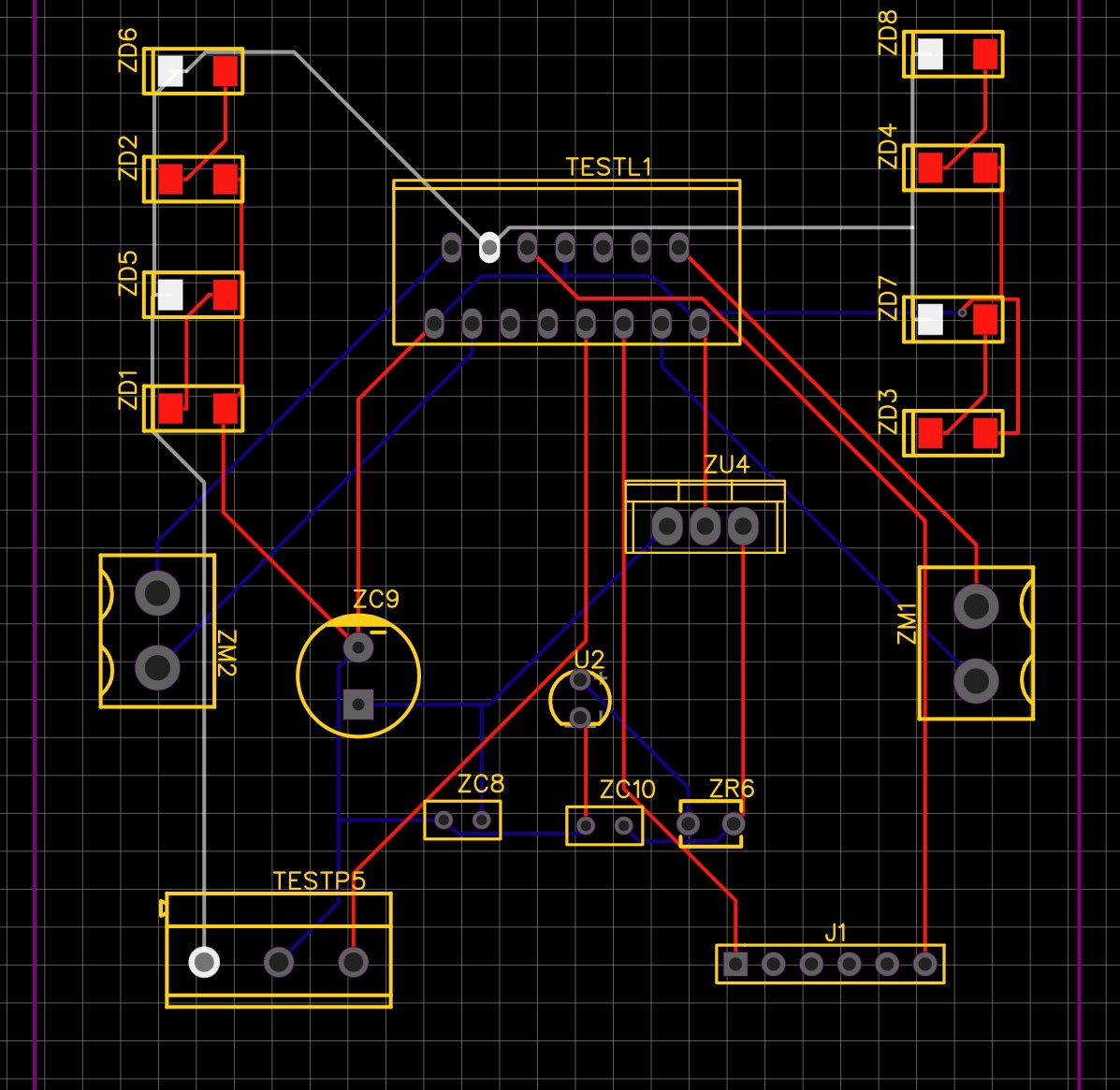

4.關于L298N電機驅動模塊的PCB接線問題，就是12V的電要直接到電機那邊去嗎？（直接接線到還是先接到芯片那里去先，再引出一條線到電機去）圖二是我用嘉立創做的草案，白色的線是12v的
最后，希望各位大佬能幫我解決一下這個問題，在此謝過各位了，祝各位生活愉快
PS：我的任務之一是自己造一個L298N驅動模塊，板可以去嘉立創打，但是要求不能買現成的模塊

ID:883242 · 發表于 2024-1-11 17:11

不能，因為沒法控制。

ID:491875 · 發表于 2024-1-11 17:25

為什么要用晶閘管代替二極管？晶閘管的價格比二極管要高的多！況且多一個引腳！在你的這個電路中要代替二極管可以把控制極串聯一只電阻后與晶閘管的陽極接在一起就可以了，但不可取！

ID:96682 · 發表于 2024-1-11 20:25

不能代替，可用大功率二極管。電路圖錯了二極管沒有結點，指示燈也不會亮

ID:1106201 · 發表于 2024-1-11 22:07

老愚童63 發表于 2024-1-11 17:25
為什么要用晶閘管代替二極管？晶閘管的價格比二極管要高的多！況且多一個引腳！在你的這個電路中要代替二極 ...

老師要求的，把二極管換成晶閘管，我也不想的

ID:1106201 · 發表于 2024-1-11 22:09

wc86110 發表于 2024-1-11 20:25
不能代替，可用大功率二極管。電路圖錯了二極管沒有結點，指示燈也不會亮

好的，謝謝，我去研究一下啊，謝謝啊

ID:491875 · 發表于 2024-1-12 09:14

Hephaestus 發表于 2024-1-11 17:11
不能，因為沒法控制。

這個電路不需要控制！

ID:384109 · 發表于 2024-1-12 10:24

TTF_JQ_1 發表于 2024-1-11 22:07
老師要求的，把二極管換成晶閘管，我也不想的

你確定是把二極管換成晶閘管，而不是把298換成晶閘管，這里二極管只是泄放二極管，跟晶閘管的作用根本是兩碼事

ID:1064915 · 發表于 2024-1-12 11:28

做試驗，實踐出真知

ID:883242 · 發表于 2024-1-12 11:40

老愚童63 發表于 2024-1-12 09:14
這個電路不需要控制！

不控制晶閘管無法導通，燒片子。

如果控制錯誤晶閘管在不應該導通的時候導通了，還是燒片子。

ID:491875 · 發表于 2024-1-12 14:16

Hephaestus 發表于 2024-1-12 11:40
不控制晶閘管無法導通，燒片子。

如果控制錯誤晶閘管在不應該導通的時候導通了，還是燒片子。

二極管工作在正向導通狀態用于泄放感性負載產生的反向電壓，晶閘管將控制極串聯電阻后接陽極就是一只二極管。代替二極管也只能工作在正向導通狀態，所以，不需要刻意控制，就相當于一只二極管，二極管不需要控制，晶閘管同樣不需要刻意去控制。他的這個電路就是利用二極管的單向導通特性來泄放反向電壓的。所以，不需要控制

ID:883242 · 發表于 2024-1-12 22:02

老愚童63 發表于 2024-1-12 14:16
二極管工作在正向導通狀態用于泄放感性負載產生的反向電壓，晶閘管將控制極串聯電阻后接陽極就是一只二極 ...

那么換成又貴性能又差的元件的目的是什么？

ID:1079566 · 發表于 2024-1-13 05:09

如果是驅動步進電機,這里的二極管一般用快恢復二極管, 是電機線圈的回路二極管,是釋放線圈反向電動勢的. 而步進電機脈沖切換比較快,所以用快恢復二極管.

如果是驅動直流電機,就用普通二極管. 直流電機換向一般時間不會太快.

ID:491875 · 發表于 2024-1-13 11:51

Hephaestus 發表于 2024-1-12 22:02
那么換成又貴性能又差的元件的目的是什么？

樓主說是老師要求的！現在的教學有很多是脫離現實！也許老師是要培養學生另一種思維吧

ID:1106201 · 發表于 2024-1-15 11:47

ZSJM 發表于 2024-1-13 05:09
如果是驅動步進電機,這里的二極管一般用快恢復二極管, 是電機線圈的回路二極管,是釋放線圈反向電動勢的. 而 ...

有用，謝謝大佬，十分感謝

ID:391543 · 發表于 2024-1-22 19:45

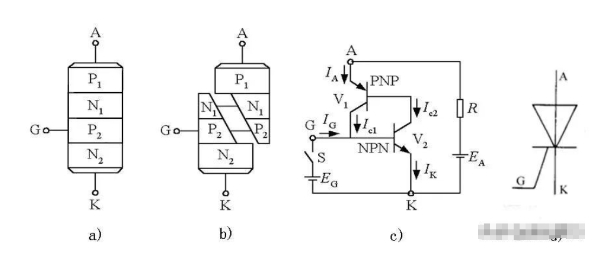

不知道出于什么目的，對SCR的理解？從PN結和工作原理圖，可以看到，如果G極連接A極后串入電路，相當于一個PNP管和一個NPN管導通，單向導通，導通壓降取決于硅管還是鍺管，這也是為什么SCR的導通壓降會大于同材料的二極管。
可能老師出題的目的是需要你了解SCR的PN結結構或者半導體芯片基礎單元PN結。
