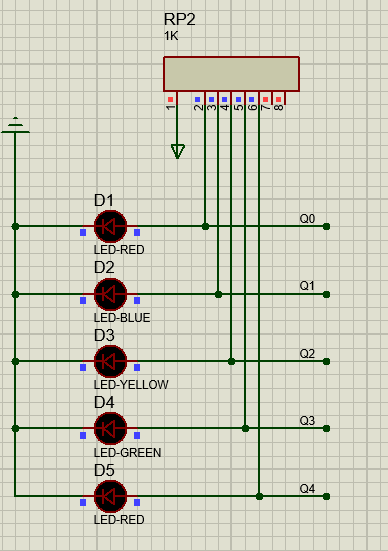

這樣連接LED燈電路對嗎?

ID:278457 · 發表于 2023-11-25 03:13

我用的是595

ID:1004920 · 發表于 2023-11-25 09:53

74HC595的輸出電流可達35mA，你那個排阻是上拉的就不用了。但每路的LED都要串接限流電阻，電阻的大小看你用的LED型號確定。

ID:278457 · 發表于 2023-11-25 18:03

我的LED燈是3V的

ID:883242 · 發表于 2023-11-25 18:55

仿真也許能用，實際電路沒有限流電阻可能會過流燒片子或LED。

ID:278457 · 發表于 2023-11-26 01:13

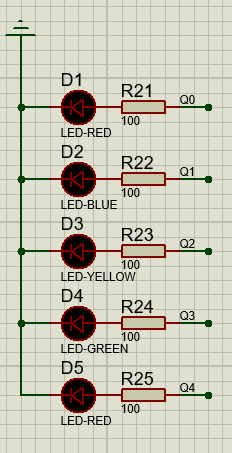

改過了，還是不亮

ID:278457 · 發表于 2023-11-26 02:22

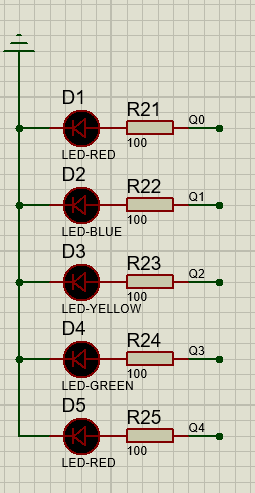

改了電路還是不亮

ID:57657 · 發表于 2023-11-26 08:46

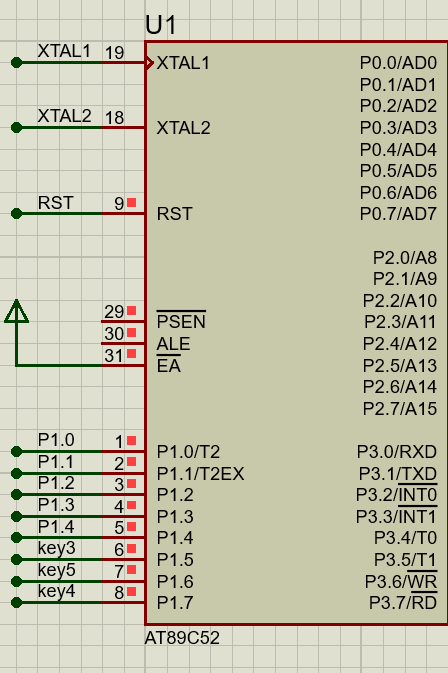

電路沒有問題，OE腳要用單片機控制，實物上電瞬間數據是隨機的會亂碼。

ID:1099065 · 發表于 2023-11-26 10:32

把led換個方向試試

ID:1101295 · 發表于 2023-11-26 20:37

可以的，注意陰陽極管就可以了

ID:420836 · 發表于 2023-11-27 03:55

注意，LED 始終需要串聯限流電阻來保護 LED。

ID:712097 · 發表于 2023-11-27 17:23

能工作，缺點是燈不亮時也會消耗電流，電流方向是從1K排阻到IO再到地。

ID:1088834 · 發表于 2023-11-27 19:45

加個開關就可以了吧?
