TDA7294重制版-采用四層電路板，效果出人意料

ID:970121 · 發表于 2023-10-31 17:17

之前用雙面板畫的板子，并加有喇叭保護和前級運放，雖然工作正常，但本底的沙沙聲，在貼著喇叭的情況下，還是能聽到。
因為7294本身放大倍數就可以做得不錯，加上10倍運放，感覺靈敏度太高了，一開電位器少少，音量已經驚人，加上普通電位器在最小位置平衡度并不是太好，造成左右聲音的響度有少少差異。
就在想，能不能去掉運放，單一級7294。這樣理論上可以去掉運放的本底沙沙噪音，底噪應該會更好。

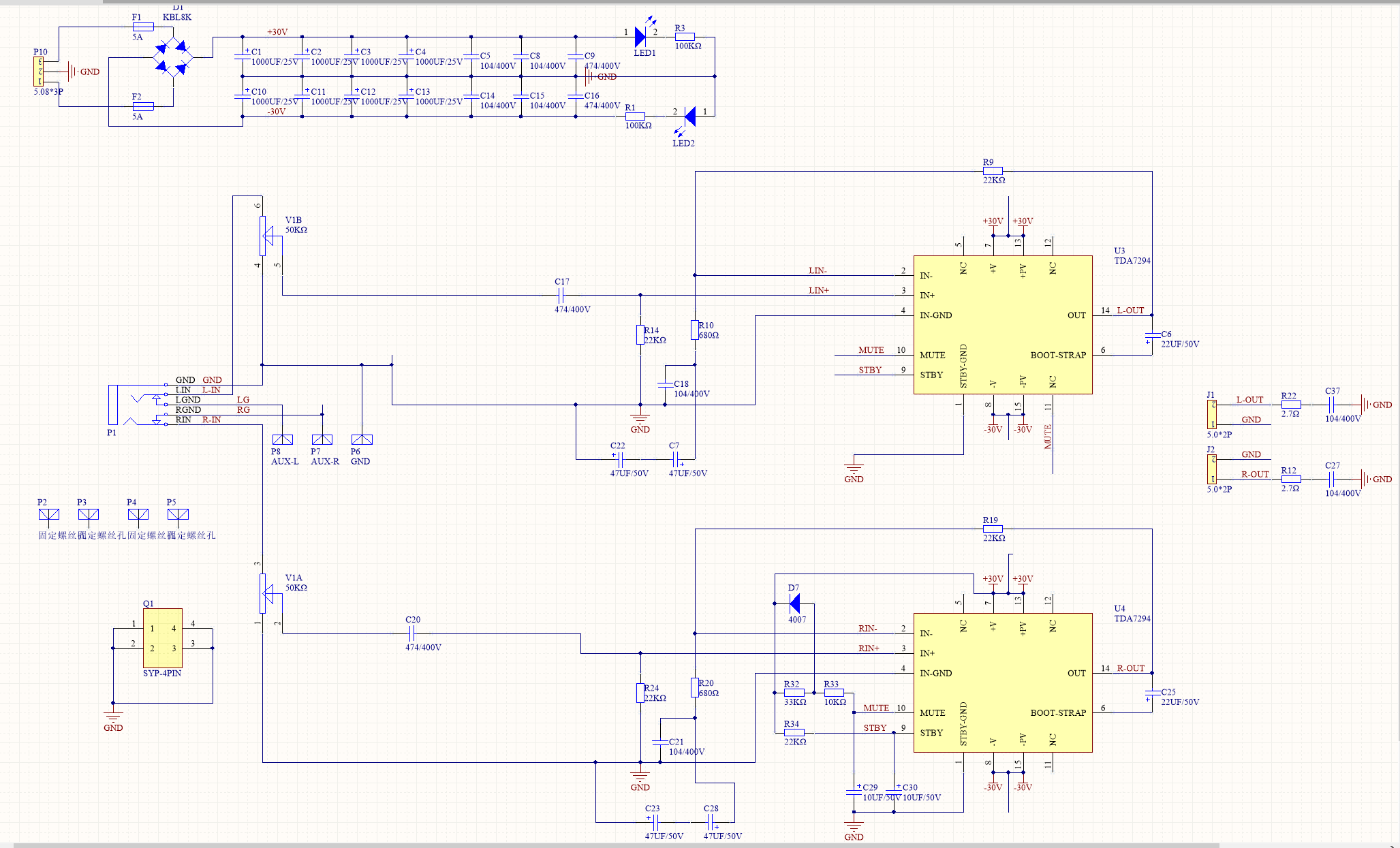

在畫板時，因為缺了喇叭保護IC，干脆裸奔，7294直出，以后有需要了，再在后面加一塊保護板好過。這樣電路布局就簡潔整齊了很多。見圖：

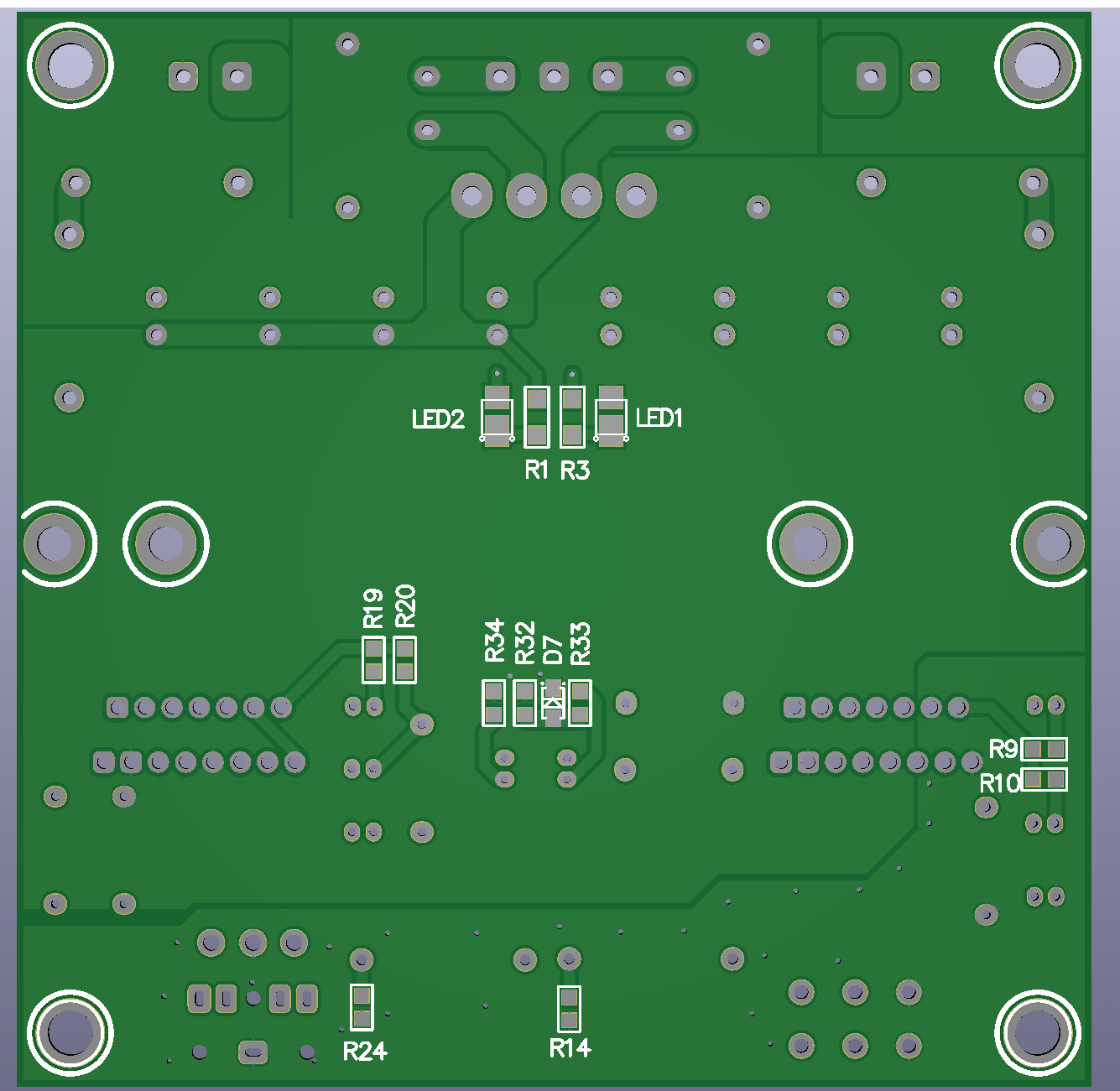

剛開始畫板時，因用的是4層板子，有一整層用做地線，有點擔心會因共地會出現較大交流噪音，到板子焊好實測時，卻驚人的貼著喇叭也聽不到一點本底噪音（可能是因為居家環境本身就不是十分安靜也有關系），所以，所謂的共地會出問題，也要看這個地的質量怎么樣，一整層都是地了，內阻低了，就不是共地了，而是全部點都是同零電位。。。。
所以有意自制板子的愛好者，大膽的用四層，六層板子畫吧

ID:1083996 · 發表于 2023-11-1 21:37

4層板可靠性高嗎

ID:846237 · 發表于 2023-11-2 11:07

4層貴了吧

ID:468878 · 發表于 2023-11-3 12:16

好奢侈啊，4層搞7294.2層搞好了也沒底噪的

ID:970121 · 發表于 2023-11-3 15:25

rsx9583 發表于 2023-11-3 12:16
好奢侈啊，4層搞7294.2層搞好了也沒底噪的

2層也可以了的，但拿來練下手，感覺很不錯，至少看著每一條電流通道都是長江那么寬，效果先不說，觀感不錯，心理上也不錯，值得出手了

ID:970121 · 發表于 2023-11-12 08:13

量子工業發表于 2023-11-1 21:37
4層板可靠性高嗎

效果非常好！~

ID:1083996 · 發表于 2023-12-4 20:26

有 .pcb源文件嗎

ID:1107572 · 發表于 2024-1-3 15:17

功放板有電流聲難道是共低的問題

ID:1110019 · 發表于 2024-1-24 13:38

剛查了一個打樣四層價格，直接嚇退

ID:1130604 · 發表于 2024-8-19 20:08

散熱放中間也是琵琶一朵

ID:673647 · 發表于 2024-8-19 22:26

四層板，殺雞用牛刀了！

ID:876947 · 發表于 2024-8-31 11:40

創意非常Naisi!設計的也很精致，就是感覺成本有些高，如有可能還是覺得小電流地和大電流地分開更專業一些，在這樣的大地上很容易做到。學習了！
