TM1640點亮LED燈問題

ID:1041297 · 發表于 2023-10-15 11:57

我這邊的TM1640是1點亮LED燈的，我沒找到電路圖，不過我記得電路圖大概是這個樣子，但是這樣子的話不是0點亮嗎，com0 = 0這樣子才會點亮呀，rom1相當于找到了這個地址而已，我對TM1640內部是怎么把數據分配給LED燈的不太了解，看過手冊了，但還是有很多盲點。

ID:883242 · 發表于 2023-10-15 15:36

自己查datasheet，你記憶完全錯誤。seg1~seg8是段碼，可以驅動grid1~grid16一共16個數碼管。

ID:213173 · 發表于 2023-10-15 16:44

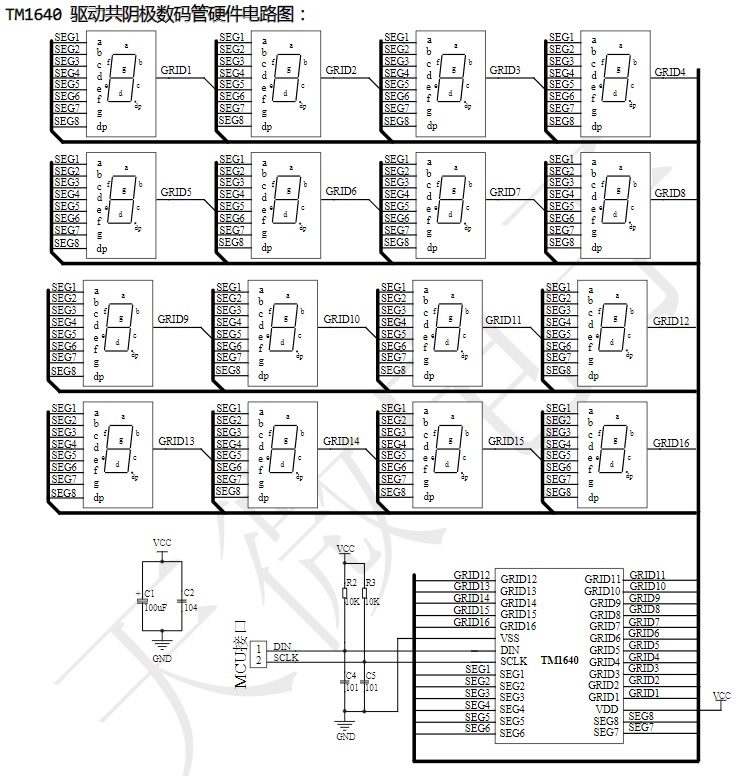

TM1640是2線式共陰8段16位或共陽16段8位數碼管驅動IC。也可以驅動128LED點陣。向指定地址連續發送16個字節的段碼，就可以在16個共陰數碼管穩定顯示數字。無標題.jpg

tm1640模塊.rar (1.43 KB, 下載次數: 3)

ID:1097455 · 發表于 2023-10-27 13:25

SEG引腳只能是高電平 COM引腳只能是低電平，剩的按照燈進行驅動
