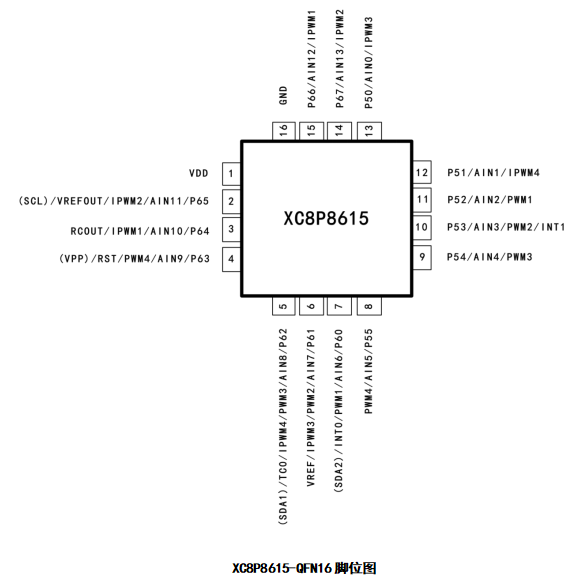

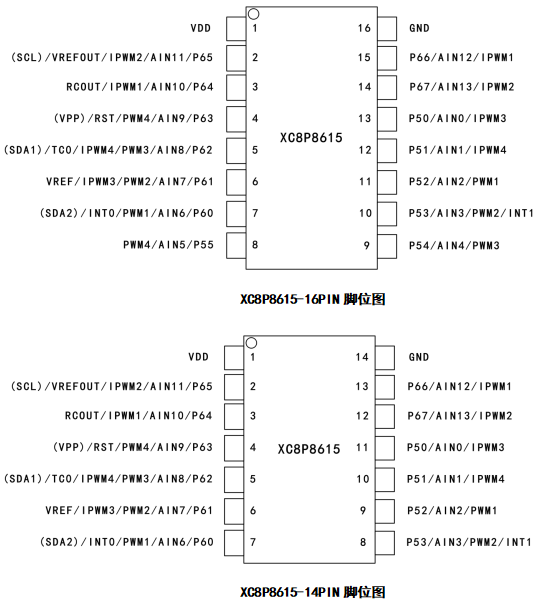

XC8P8615單片機引腳圖與功能介紹

ID:1077831 · 發表于 2023-7-3 17:00

Hello，大家好啊，歡迎收看本周的芯推薦欄目。前幾天小編收到這樣的一條訊息
用過最牛的OTP，沒有之一！
8615太強了！

今天就給大家好好介紹一下這款單片機，矽杰微電子的XC8P8615
這款單片機的特點是：
1路8Bit定時器
2路10Bit定時器
4路2組共周期、占空比可分別控制的10Bit-PWM(可互補和級聯）
15路12Bit-ADC模數轉換器（1路內部通道）
中斷自動保護ACC/R3/R4寄存器
OTP可分頁燒錄兩次（前1K/后1K）
每個端口均可做IO口

每個端口均可做AD口
每個端口均可做喚醒口
每個端口均可做PWM口
每個端口均有相等阻值的上下拉電阻，且不受電壓影響

這款芯片是一款
2K×16-Bit OTP ROM
128×8-Bit SRAM
有2組雙向I/O端口，共14個輸入，14個輸出，大部分I/O可以復用為其它功能。
14個可編程上拉I/O引腳：P50～P55，P60～P67；
14個可編程下拉I/O引腳：P50～P55，P60～P67；
14個可OPTION選擇驅動增強I/O引腳：P50～P55，P60～P67
14個可編程喚醒I/O引腳：P50～P55，P60～P67；
8個可編程弱驅動I/O引腳：P60～P67；
8個可編程漏極開路I/O引腳：P60～P67；

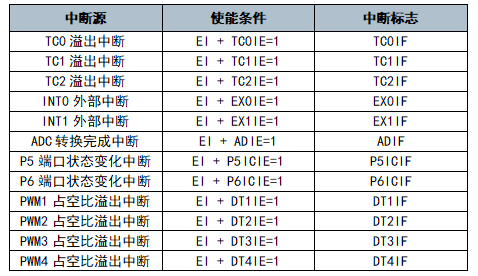

XC8P8615具有12個中斷源

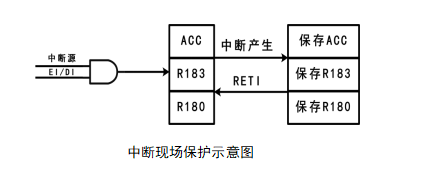

在響應中斷過程中，硬件自帶中斷保護功能

XC8P8615系統提供4種復位方式：
POR上電復位
RESET腳輸入低電平復位
WDT看門狗溢出復位
LVR低電壓復位

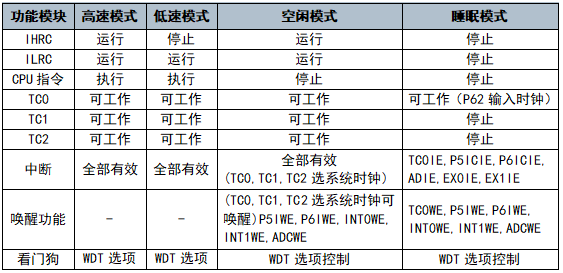

XC8P8615可以在4種工作模式下以不同的時鐘頻率工作，這些模式可以控制振蕩器的工作、程序的執行以及模擬電路的功能損耗。

對這款單片機感興趣的客戶，也可以私聊我們獲取詳細的產品規格書和樣品哦

ID:806793 · 發表于 2023-7-4 10:11

哪家的？

ID:433219 · 發表于 2023-7-4 17:52

得報個參考價，，，OTP/mask類的，血拼成本的玩意才用得著
