二合一焊臺

ID:941191 · 發表于 2023-5-21 21:45

三和一焊臺改良版。很多人不需要戲錫功能。這次直接把硬件的吸錫功能閹割了。優化了線路。增加了中文字符。增加了DC-DC接口。可以不用7806加1117.可以外接DC模塊。比7806加1117穩定性更高。如果用DC模塊。可以不用焊接7806和1117.同樣需要注冊。。可以找我免費注冊。

ID:1004282 · 發表于 2023-5-23 08:59

漂亮，辛苦了

ID:963310 · 發表于 2023-5-23 13:32

每年都要注冊一次嗎？

ID:941191 · 發表于 2023-5-23 19:34

傲世飛魚發表于 2023-5-23 13:32
每年都要注冊一次嗎？

注冊一回就行

ID:946795 · 發表于 2023-5-24 00:49

要是源碼開源就好了，我會弄個大彩屏

ID:941191 · 發表于 2023-5-24 21:58

ling7 發表于 2023-5-24 00:49
要是源碼開源就好了，我會弄個大彩屏

我發過一個開源的烙鐵程序

ID:33634 · 發表于 2023-6-9 15:09

漂亮，謝謝分享。

ID:605339 · 發表于 2023-6-10 19:32

功率板上的U5是什么元件？能發個電路圖和BOM嗎？

ID:941191 · 發表于 2023-6-10 21:35

dtxy101 發表于 2023-6-10 19:32
功率板上的U5是什么元件？能發個電路圖和BOM嗎？

U2是MOC3020M，U4是BTA16-800CW，U5是ZMPT107-1

ID:605339 · 發表于 2023-6-11 12:14

收到，謝謝。再問一下：主板上的NTC是什么型號的？還有402R，阻值是402歐姆嗎？不太好找啊

ID:941191 · 發表于 2023-6-11 13:31

本帖最后由 goshoo 于 2023-6-11 20:19 編輯

dtxy101 發表于 2023-6-11 12:14
收到，謝謝。再問一下：主板上的NTC是什么型號的？還有402R，阻值是402歐姆嗎？不太好找啊

NTC是貼片熱敏電阻0805.10K,,,電阻某一個寶，店鋪名
佳力晟電子。。電阻1塊錢100個..402是402歐姆

ID:941191 · 發表于 2023-6-11 23:51

dtxy101 發表于 2023-6-11 12:14
收到，謝謝。再問一下：主板上的NTC是什么型號的？還有402R，阻值是402歐姆嗎？不太好找啊

NTC是貼片熱敏0805.電阻10K的。。402是402歐姆的。那個不缺

ID:1089435 · 發表于 2023-7-30 15:08

請樓主幫忙注冊一下謝謝
ID1 69E0
ID2 6C34

ID:1089435 · 發表于 2023-7-30 17:34

可以幫忙注冊一下嗎

ID:941191 · 發表于 2023-7-30 21:23

liujian12 發表于 2023-7-30 17:34
可以幫忙注冊一下嗎

論壇的兄弟免費注冊

ID:1089435 · 發表于 2023-7-30 23:48

謝謝已經注冊好了

ID:1091956 · 發表于 2023-8-25 16:27

請教一下，電烙鐵接口的 T這個引腳接什么的？

ID:1091956 · 發表于 2023-8-25 16:28

烙鐵接口的外接NTC一定需要接嗎？

ID:941191 · 發表于 2023-8-25 18:39

xingbangda 發表于 2023-8-25 16:28
烙鐵接口的外接NTC一定需要接嗎？

可以不接，溫度補償用的。某多多10元的手柄帶振動開關和NTC，

ID:396667 · 發表于 2023-9-10 08:00

樓主可否出一個可以調整編碼器正反向的固件？

ID:941191 · 發表于 2023-9-10 17:37

wfm324 發表于 2023-9-10 08:00
樓主可否出一個可以調整編碼器正反向的固件？

固件我可沒辦法調整。。通過改PCB。可以實現你說的功能。

ID:209098 · 發表于 2023-9-12 17:26

非常漂亮，很好的東西

ID:1118959 · 發表于 2024-4-30 15:47

非常漂亮

ID:373877 · 發表于 2025-1-2 10:26

goshoo 發表于 2023-7-30 21:23
論壇的兄弟免費注冊

樓主你好,能幫忙注冊一下嗎.謝謝
F4E1
6974

ID:941191 · 發表于 2025-1-2 21:08

ksrh 發表于 2025-1-2 10:26
樓主你好,能幫忙注冊一下嗎.謝謝
F4E1
6974

ID1: CF21
ID2: 388C

ID:373877 · 發表于 2025-1-3 16:28

goshoo 發表于 2025-1-2 21:08
ID1: CF21
ID2: 388C

滿血復活,謝謝

ID:1091391 · 發表于 2025-3-24 18:22

你好。您使用什么尺寸的盒子？

ID:1091391 · 發表于 2025-3-24 18:49

我能得到零件清單嗎 (BOM)

ID:941191 · 發表于 2025-3-24 20:29

vatok_ 發表于 2025-3-24 18:22
你好。您使用什么尺寸的盒子？

可以用9074的外殼

ID:941191 · 發表于 2025-3-24 20:35

vatok_ 發表于 2025-3-24 18:49
我能得到零件清單嗎 (BOM)

板子上有相關元件參數。10幾電容是。例如104.105是電容

ID:941191 · 發表于 2025-3-24 20:36

vatok_ 發表于 2025-3-24 18:49
我能得到零件清單嗎 (BOM)

我的另個貼里也有

ID:941191 · 發表于 2025-3-24 21:05

vatok_ 發表于 2025-3-24 18:22
你好。您使用什么尺寸的盒子？

我已經發新帖了。3款二合一面板的

ID:1091391 · 發表于 2025-3-25 00:15

goshoo 發表于 2025-3-24 20:29
可以用9074的外殼

謝謝。

ID:1091391 · 發表于 2025-4-22 15:24

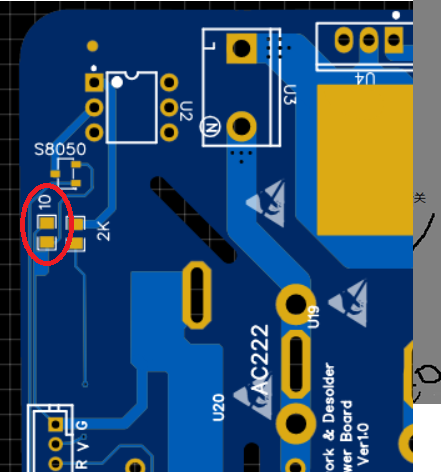

你可以說。電源板上的10歐姆電阻有什麼用途？

ID:30809 · 發表于 2025-5-15 05:56

希望能全部分享
