PL7512A SOP-8L 非同步PWM電流模式升壓DC-DC轉換器

ID:874201 · 發表于 2022-8-24 16:44

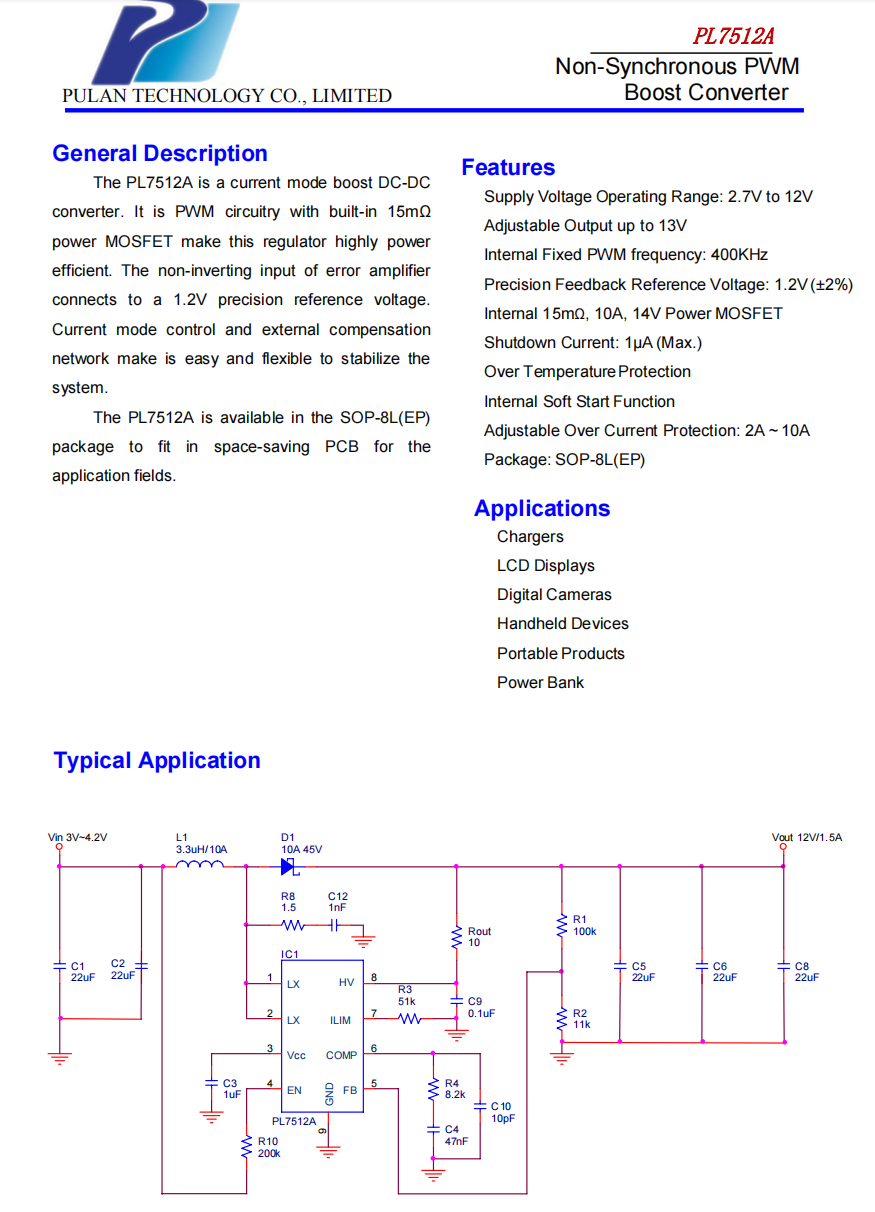

一般說明

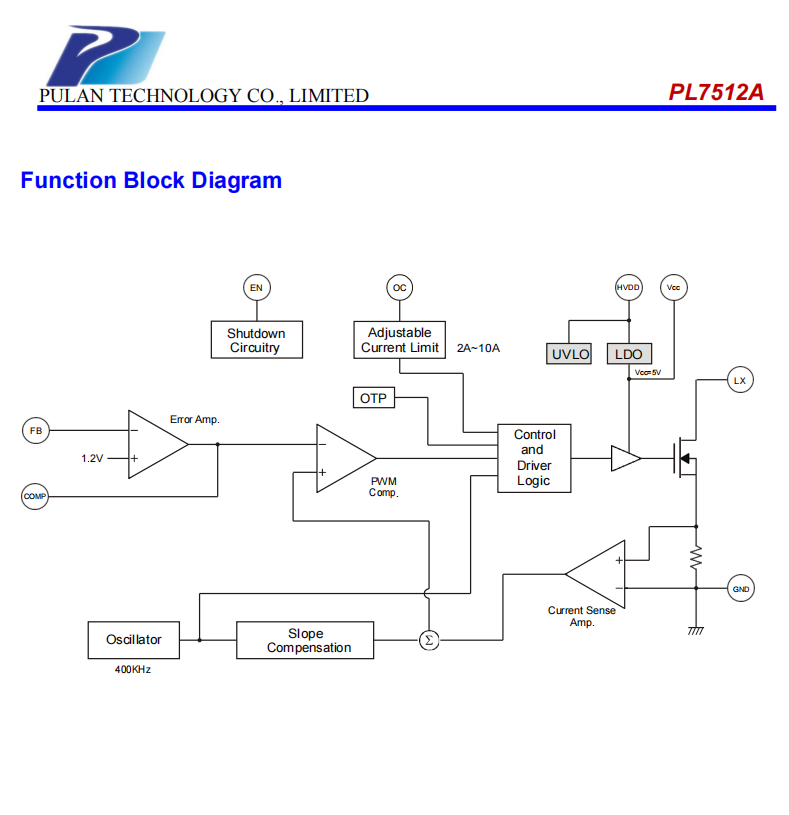

PL7512A是一個電流模式升壓DC-DC轉換器。它是PWM電路與內置15mΩ功率MOSFET，使該調節器功率高效。誤差放大器的非反相輸入連接到一個1.2V的精度參考電壓。電流模式控制和外部補償網絡使系統穩定簡單靈活。
PL7512A可在SOP-8L(EP)包中使用，用于為應用領域節省空間的PCB。

特征
電源電壓工作范圍：2.7V至12V
可調輸出，最高可達13V
內部固定PWM頻率：400 KHz
精密反饋參考電壓：1.2V（±2%）
內部15mΩ，10A、14V功率MOSFET
關閉電流：1μA（最大）
過溫度保護
內部軟啟動功能
可調節過電流保護：2A~10A
軟件包：SOP-8L(EP)

應用
充電器
液晶顯示
數碼相機
手持設備
便攜式產品
電源組

規格書：

PL7512A -datasheet.pdf (2.88 MB, 下載次數: 3)
預覽
