Proteus仿真HCSR04超聲波+DS18B20+LCD1602+51單片機集成系統程序

[復制鏈接]
ID:679189 發表于 2022-4-25 08:52 | 顯示全部樓層 |閱讀模式
HCSR04+DS18B20+LCD1602+51單片機集成系統，文件包含keil工程和proteus仿真結果

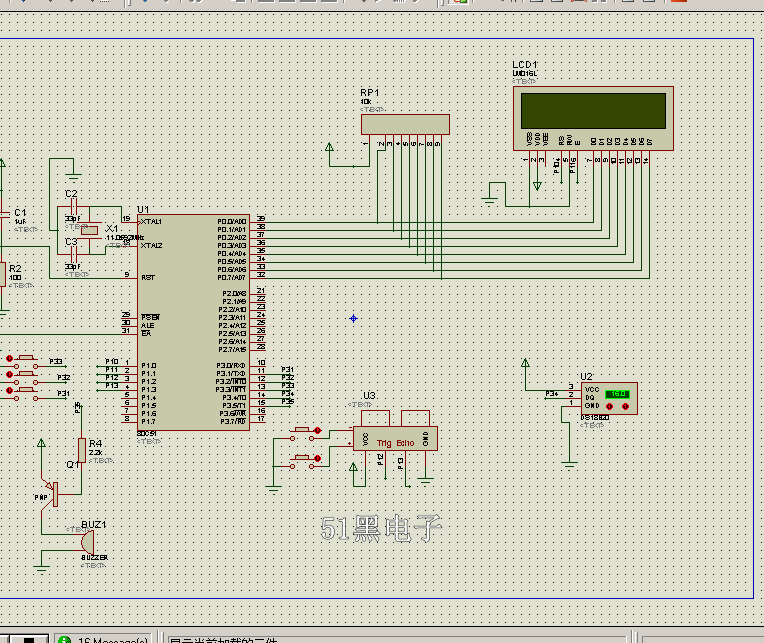

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. //頭函數
  2. #include <reg52.h>
  3. #include <intrins.h>
  4. //宏定義
  5. #define uchar unsigned char
  6. #define uint unsigned int
  7. #define ULint unsigned long int
  8. //溫度零上與零下的標志位
  9. char flag=0;
  10. //超聲波
  11. char flags=0;
  12. //超聲波距離
  13. char flag1s=1;
  14. //計算定時間
  15. uint time=0;
  16. //計算距離
  17. ULint L_=0;

  19. ULint Mini=20;
  20. //溫度
  21. uint t_=0;

  23. bit xsflag=1;




  28. //按鍵標志
  29. uchar k=0;
  30. //數值有誤
  31. uchar FW=0;





  37. #include "BJ_Key.h"                    //報警按鍵
  38. #include "display.h"                         //顯示頭函數
  39. #include "ultrasonic_wave.h"//超聲波頭函數
  40. #include "DS18B20.h"                    //溫度傳感器頭函數


  43. //函數聲明
  44. void delayms(uint ms);



  48. //主函數
  49. void main()
  50. {
  51.         Init_ultrasonic_wave();
  52.         //屏幕初始化
  53.         Init1602();
  54.         //溫度初始化
  55.         tmpchange();
  56.         t_=tmp();
  57.         tmpchange();
  58.         t_=tmp();
  59.         tmpchange();
  60.         t_=tmp();

  62.         //循環顯示
  63.         while(1)
  64.         {
  65.                 Key();
  66.
  67.                         StartModule();//啟動超聲波
  68.                         while(!RX);          //當RX為零時等待
  69.                         TR0=1;                  //開啟計數
  70.                         while(RX);          //當RX為1計數并等待
  71.                         TR0=0;                  //關閉計數
  72.
  73.                         delayms(20);  //20MS
  74.                         tmpchange();  //溫度轉換
  75.                         t_=tmp();     //度溫度
  76.                         Conut(t_/10); //計算距離

  78.                         if(L_<Mini && xsflag==1)
  79.                         {
  80.                                 Feng_Start();
  81.                         }else{
  82.                                 Feng_Stop();
  83.                         }
  84.
  85.                         if(L_<5&&  xsflag==1)
  86.                         {
  87.                                 motor_en();
  88.                         }
  89.                         else{
  90.                                 motor_off();
  91.                         }
  92.                         Display_1602(t_/10,L_,Mini);
  93.
  94.         }
  95. }

  97. void delayms(uint ms)
  98. {
  99.         uchar i=100,j;
  100.         for(;ms;ms--)
  101.         {
  102.                 while(--i)
  103.                 {
  104.                         j=10;
  105.                         while(--j);
  106.                 }
  107.         }
  108. }
  109. //T0中斷用來計數器溢出,超過測距范圍
  110. void CJ_T0() interrupt 1
  111. {
  112.     flags=1;                                                         //中斷溢出標志
  113. }
復制代碼

ULTRASONIC_WAVE.H
  1. //超聲波管腳定義
  2. sbit RX=P1^3;
  3. sbit TX=P1^2;

  5. //超聲波初始化
  6. void Init_ultrasonic_wave()
  7. {
  8.          TX=0;                           //關閉發射
  9.          TMOD=0x01;                   //設T0為方式1，GATE=1；
  10.          TH0=0;
  11.          TL0=0;
  12.         // TH1=0x3c;
  13.         // TL0=0xb0;
  14.          ET0=1;           //允許T0中斷
  15.         // ET1=0;
  16.         // TR1=0;
  17.          EA=1;                           //開啟總中斷
  18. }

  20. //啟動超聲波
  21. void StartModule()         //啟動模塊
  22. {
  23.         TX=1;                              //啟動一次模塊
  24.         _nop_();
  25.         _nop_();
  26.         _nop_();
  27.         _nop_();
  28.         _nop_();
  29.         _nop_();
  30.         _nop_();
  31.         _nop_();
  32.         _nop_();
  33.         _nop_();
  34.         _nop_();
  35.         _nop_();
  36.         _nop_();
  37.         _nop_();
  38.         _nop_();
  39.         _nop_();
  40.         _nop_();
  41.         _nop_();
  42.         _nop_();
  43.         _nop_();
  44.         _nop_();
  45.         TX=0;
  46. }
  47. //計算不同溫度下的速度
  48. void JS_(uchar WD)
  49. {
  50.         //大于-30
  51.         if(WD>=30&&flag==1)
  52.         {
  53.                 L_=(time*3.13)/200;     //算出來是CM;
  54.         }
  55.         //大于-20<-30
  56.         else if(WD>=20&&WD<30&&flag==1)
  57.         {
  58.                 L_=(time*3.19)/200;     //算出來是CM;
  59.         }
  60.         //大于-10<-20
  61.         else if(WD>=10&&WD<20&&flag==1)
  62.         {
  63.                 L_=(time*3.25)/200;     //算出來是CM;
  64.         }
  65.         //大于0<-10
  66.         else if(WD>=0&&WD<10&&flag==1)
  67.         {
  68.                 L_=(time*3.23)/200;     //算出來是CM;
  69.         }

  71.         //大于0<10
  72.         else if(WD<=10&&WD>0&&flag==0)
  73.         {
  74.                 L_=(time*3.38)/200;     //算出來是CM;
  75.         }
  76.         //大于10<20
  77.         else if(WD<=20&&WD>10&&flag==0)
  78.         {
  79.                 L_=(time*3.34)/200;     //算出來是CM;
  80.         }
  81.         //大于20<30
  82.         else if(WD<=30&&WD>20&&flag==0)
  83.         {
  84.                 L_=(time*3.49)/200;     //算出來是CM;
  85.         }
  86.         //大于30
  87.         else if(WD>30&&flag==0)
  88.         {
  89.                 L_=(time*3.86)/200;     //算出來是CM;
  90.         }
  91. }
  92. //距離計算 SD為當時的超聲速度
  93. void Conut(uchar WD)
  94. {
  95.          time=TH0*256+TL0;
  96.          TH0=0;
  97.          TL0=0;
  98.          JS_(WD);

  100.          //距離大于200或者超時
  101.          if(L_>500||flags==1)
  102.          {
  103.                 flags=0;
  104.                 //無效顯示
  105.                 flag1s=0;
  106.                 L_=500;
  107.                 FW=1;
  108. //                Feng_Start();
  109.          }
  110.          //距離小于100
  111.          else if(L_<=500)
  112.          {
  113.                 flag1s=1;
  114.                 FW=0;
  115. //                Feng_Stop();
  116.          }

  118. }
復制代碼
Keil代碼與Proteus7.5和8.8仿真下載:
HCSR04 DS18B20 LCD1602 51單片機.zip (310.5 KB, 下載次數: 125)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:487807 發表于 2022-5-23 18:21 來自觸屏版 | 顯示全部樓層
仿真有，但是程序好像不算
