• 實驗方案設計


功能說明：

• 移位函數調用法：


• 先從右到左逐個亮滅;再從左到右逐個亮滅
• 由兩側向中間，再中間向兩側亮滅;
• 先右再左逐個亮起，不熄滅;再從左到右逐個熄滅；
• 先左再右逐個亮起，不熄滅;再從右到左逐個熄滅；


• 數組查表法：


• 先從左到右逐個滅亮；再從有到左逐個滅亮
• 由兩側向中間滅亮


IO口分配：8個發光二極管LED1~LED8經限流電阻分別接至P2口的P2.0~P2.7引腳上，采用共陽極接法通過控制單片機P2口輸出電平的高低來控制LED的滅亮

• 硬件電路原理圖


• 實驗實現方法


實驗連線

實驗流程圖

實驗程序清單

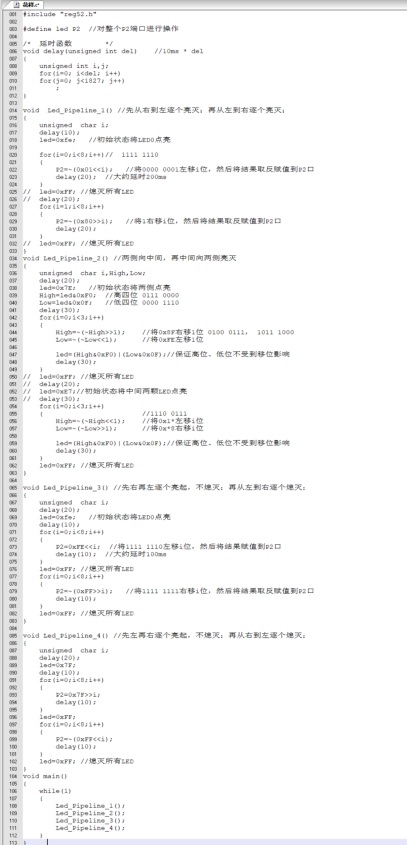

1移位函數調用法：

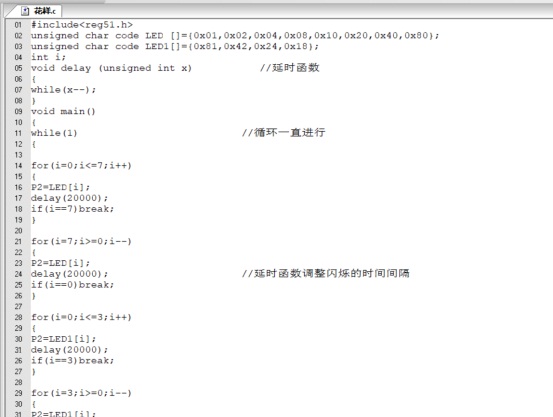

數組查表法：

• 獨立自主調試演示及功能說明


    已上傳至學習通
