利用c51單片機制作打地鼠游戲的電路程序PCB設計

[復制鏈接]
ID:771881 發(fā)表于 2021-7-31 14:18 | 顯示全部樓層 |閱讀模式

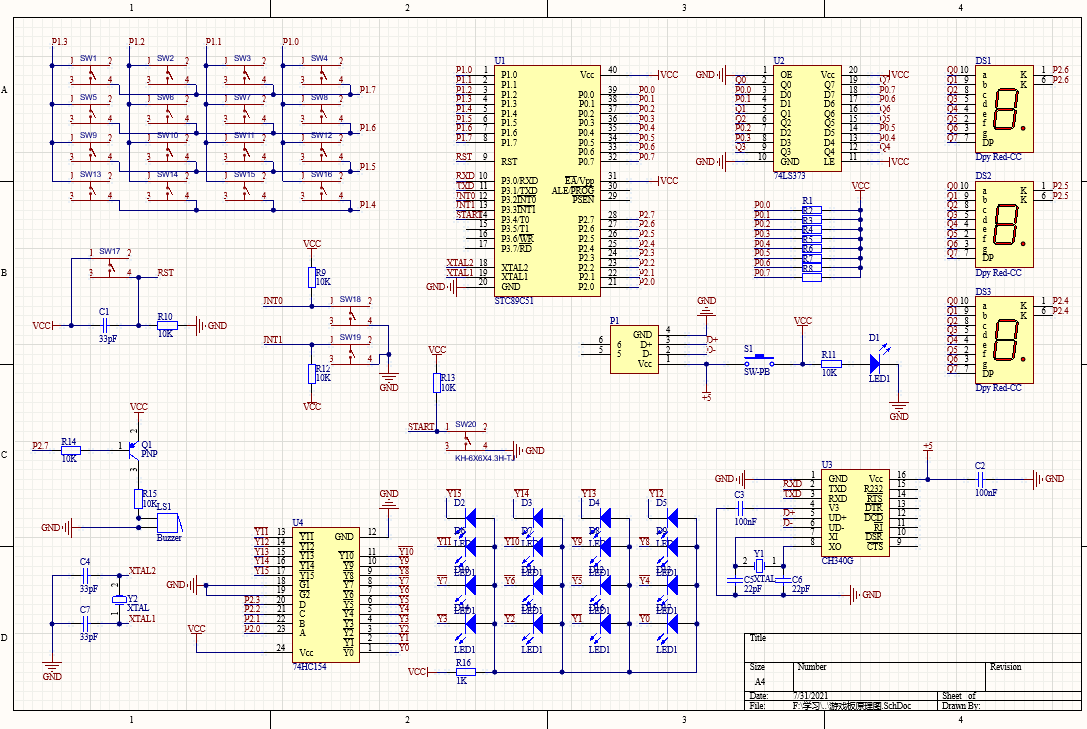

原理圖如下

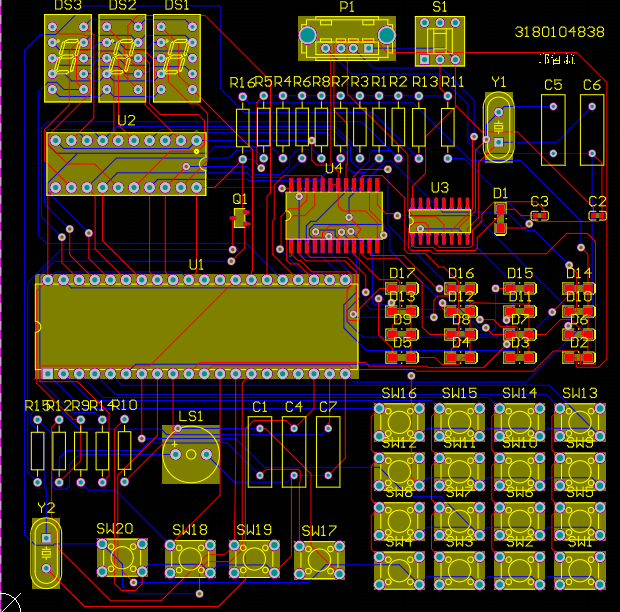

pcb如下



單片機源程序如下:
  1. #include<reg51.h>

  3. typedef unsigned int u16;
  4. typedef unsigned char u8;

  6. #define GPIO_DIG P0
  7. #define GPIO_KEY P1

  9. sbit LSA=P2^5;
  10. sbit LSB=P2^6;
  11. sbit LSC=P2^7;

  13. u8 LedNumber;  //存放當前顯示LED序號
  14. u8 KeyValue;  //存放讀取到的鍵值
  15. u8 RightValue;  //存放當前計數值
  16. u8 code smg[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
  17.                                                          0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//存放數碼管字形碼
  18. u8 code led[]={0x0f,0x0e,0x0d,0x0c,0x0b,0x0a,0x09,0x08,
  19.                                                          0x07,0x06,0x05,0x04,0x03,0x02,0x01,0x00};//存放led字形碼

  21. void delay(u16 j)
  22. {
  23.                 while(j--);
  24. }

  26. void LedDisplay(u8 n)
  27. {
  28.                 u8 j;
  29.                 j=(16+7*n)%16;
  30.                 P2=(P2&0xf0)|led[j-1];
  31. }

  33. void Timer1Init()
  34. {
  35.                 TMOD|=0x10;
  36.           TH1=0Xfc;
  37.                 TL1=0x18;
  38.                 EA=1;
  39.                 TR1=1;
  40. }
  41. void Timer1() interrupt 3
  42. {
  43.                 static u16 i;
  44.                 TH1=0Xfc;
  45.                 TL1=0x18;
  46.           TR1=1;
  47.                 i++;
  48.                 if(i==1000)
  49.                 {
  50.                                 i=0;
  51.                                 LedNumber++;
  52.                                 if(LedNumber==16)
  53.                                 {
  54.                                                 LedNumber=0;
  55.                                 }
  56.                 }
  57. }

  59. void KEY_SCAN()
  60. {
  61.                 u8 a=0;
  62.                 GPIO_KEY=0X0f;
  63.                 if(GPIO_KEY!=0X0f)//檢查是否有鍵按下
  64.                 {
  65.                                 delay(1000);//延時10ms消抖
  66.                                 if(GPIO_KEY!=0X0f)//消抖后再次檢查是否有鍵按下
  67.                                 {
  68.                                                 //測試列
  69.                                                 switch(GPIO_KEY)
  70.                                                 {
  71.                                                                 case(0x07):KeyValue=0;break;
  72.                                                                 case(0x0b):KeyValue=1;break;
  73.                                                                 case(0x0d):KeyValue=2;break;
  74.                                                           case(0x0e):KeyValue=3;break;
  75.                                                 }
  76.                                                 //測試行
  77.                                                 GPIO_KEY=0xf0
  78.                                                 switch(GPIO_KEY)
  79.                                                 {
  80.                                                                 case(0x70):KeyValue=KeyValue;break;
  81.                                                                 case(0xb0):KeyValue=KeyValue+4;break;
  82.                                                                 case(0xd0):KeyValue=KeyValue+8;break;
  83.                                                           case(0xe0):KeyValue=KeyValue+12;break;
  84.                                                 }
  85.                                                 if((Lednummer-1)==KeyValue)
  86.                                                 {
  87.                                                                 RightValue++;
  88.                                                 }
  89.                                                 while((a<50)&&(GPIO_KEY!=0Xf0))
  90.                                                 {
  91.                                                                 delay(1000);
  92.                                                                 a++;
  93.                                                 }
  94.                                 }
  95.                 }
  96. }

  98. void DpyDisplay()
  99. {
  100.                 u8 j;
  101.                 u8 code RightValue[];
  102.                 RightValue[2]=RightValue/100;
  103.                 RightValue[1]=(RightValue%100)/10;
  104.                 RightValue[0]=RightValue%10;
  105.                 for(j=2;j>=0;j--)
  106.                 {
  107.                                 switch(j)
  108.                                 {
  109.                                                 case(2):
  110.                                                 LSA=1;LSB=0;LSC=0;break;
  111.                                                 case(1):
  112.                                                 LSA=0;LSB=1;LSC=0;break;
  113.                                                 case(0):
  114.                                                 LSA=0;LSB=0;LSC=1;break;
  115.                                 }
  116.                 P0=smg[RightValue[j]];
  117.                 delay(100);
  118.                 P0=0x00;
  119.                 }
  120. }

  122. void Judge()
  123. {
  124.
  125. }

  127. void (main)
  128. {
  129.                 while()
  130.                 {
  131.                                 GameInit();
  132.                                 Timer1Init();
  133.                                 while(1)
  134.                                 {
  135.                                         if(LedNumber>=1)
  136.                                         {
  137.                                                         LedDisplay(LedNumber);
  138.                                         }
  139.                                 }
  140.                 }
  141. }
復制代碼
初學,如有錯誤,請大家多多指導,資料僅供參考:

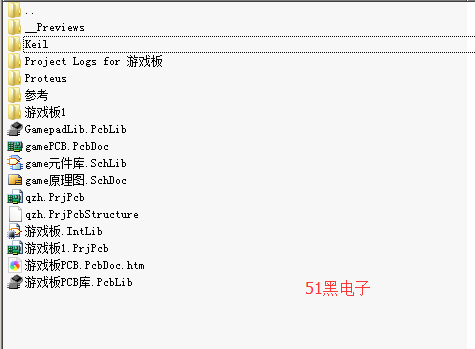

pcb原理圖程序.7z (1.63 MB, 下載次數: 43)
