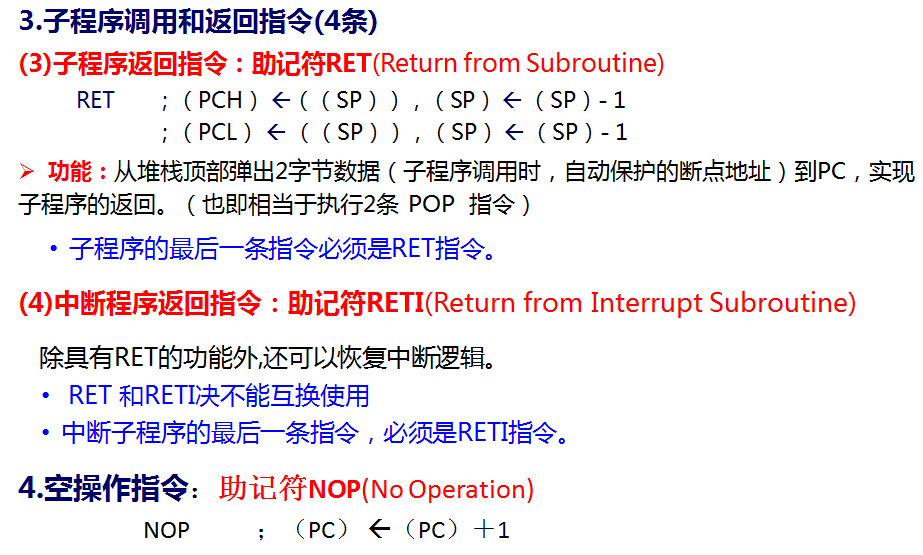

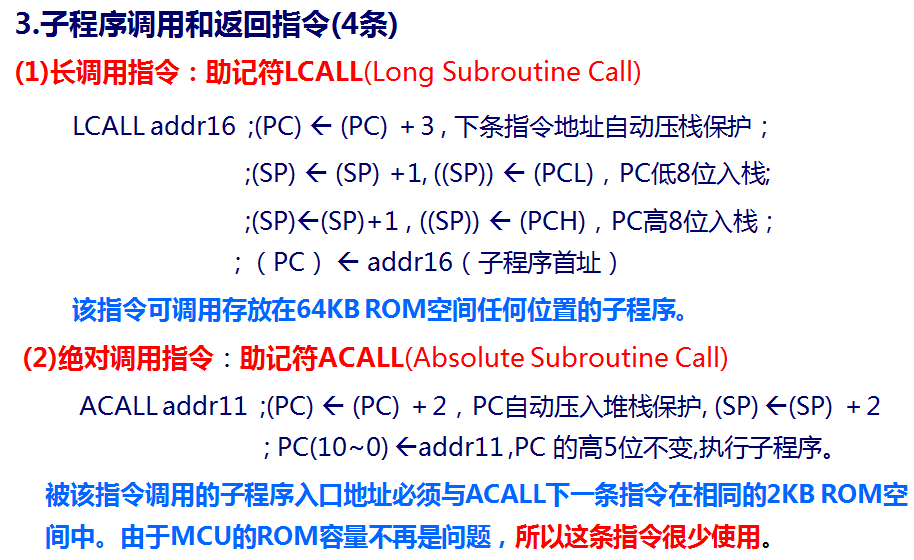

本實驗用單片機實現用八位數碼管顯示0-7。目的是：1、掌握8051 CPU的子程序調用的相關指令； 2、掌握子程序調用的匯編編程寫法； 3、了解數碼管動態顯示的方法。 1、子程序概述 子程序是指能被主程序或其它程序調用，具有獨立完備功能的 程序段。微控制器系統的應用程序通常包含多個子程序。子程序的運用，能夠提高編程效率、實現程序模塊化，也便于程序的繼承。調用子程序的程序稱為主程序或調用程序。 斷點地址：子程序調用指令的下一條指令地址； 子程序地址：子程序第一條指令的地址。 子程序調用：CALL指令自動將斷點地址壓入堆棧保護，然后將子程序地址送PC，實現子程序的調用； 子程序返回：子程序的最后一條RET指令，將使堆棧頂部的斷點地址彈出到PC，實現子程序的返回。

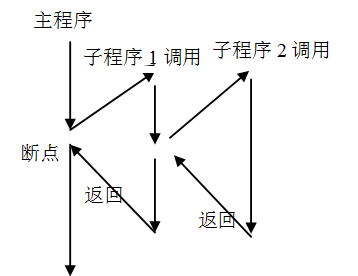

子程序嵌套：在子程序中，調用其它子程序的情況，稱為子程序嵌套調用 2、子程序編寫的注意點 （1）子程序的第1條指令必須有標號，表示該子程序的名稱，也是子程序的符號地址。要有子程序的功能說明。 （2）要明確子程序的調用條件和出口狀態 • 調用條件：調用子程序需要準備的參數（如要處理的數，或存放的寄存器或內存地址等）； • 出口狀態：調用子程序后的結果（結果形式或存放地址等）。 （3）保護現場和恢復現場 保護現場：子程序前部，將不允許被破壞的內容保護起來； 恢復現場：子程序返回前，將保護的內容恢復到保護前的狀況； 要注意堆棧的“先進后出”操作規則，以保證現場保護和恢復的正確。 （4）子程序的正確返回 子程序的最后一條指令必須是RET指令。 子程序中，對堆棧的入棧和出棧操作次數必須相等，以保證返回后堆棧指針SP的值與調用時一致。

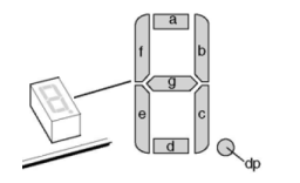

3、數碼管簡介 七段數碼管是電子開發過程中常用的輸出顯示設備。在實驗系統中使用的是兩個四位一體、共陰極型七段數碼管。其單個靜態數碼管如下圖4-1所示。 圖4-1 靜態七段數碼管 由于七段數碼管公共端連接到GND（共陰極型），當數碼管的中的那一個段被輸入高電平，則相應的這一段被點亮。反之則不亮。四位一體的七段數碼管在單個靜態數碼管的基礎上加入了用于選擇哪一位數碼管的位選信號端口。八個數碼管的a、b、c、d、e、f、g、h、dp都連在了一起，8個數碼管分別由各自的位選信號來控制，被選通的數碼管顯示數據，其余關閉。
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
單片機源程序如下:
- ORG 0000H
- LJMP MAIN
- ORG 0100H
- MAIN:
- MOV R1,#0FEH
- MOV R2,#00H
- MOV R3,#08H
- MOV A,#00H
- LOOP:
- MOV DPTR,#TABLE
- MOV A,R2
- MOVC A,@A+DPTR
- MOV R0,A
- INC R2
- MOV P3,R1
- MOV P2,R0
- LCALL DELAY
- MOV A,R1
- RL A
- MOV R1,A
- DJNZ R3,LOOP
- LJMP MAIN
- DELAY1ms:PUSH 30H
- MOV 30H,#0F8H ;F8
- DD:NOP
- NOP
- DJNZ 30H,DD
- POP 30H
- RET
- DELAY:
- MOV R5,#255
- D1:MOV R6,#255
- D2:NOP
- NOP
- DJNZ R6,D2
- DJNZ R5,D1
- RET
- TABLE:DB 3fH,06H,5bH,4fH,66H,6dH,7dH,07H,7fH,6fH,77H,7cH,39H,5eH,79H,71H
- END
