60V,480KHz,0.5A 降壓型轉換器 SL2459

ID:899448 · 發表于 2021-4-19 15:10

概述： SL2459 是一款內部集成有功率MOSFET管的降壓型開關穩壓器。以電流模式控制方式達到快速環路響應并提高環路的穩定性。寬范圍輸入電壓（4.5 V至60V）提供0.5A電流的高效率輸出，可在移動環境輸入的條件下實現各種降壓型電源變換的應用。0.1uA的關機靜態電流適合電池供電場合的應用。故障狀態的保護包括逐周期電流限流保護和熱關機保護。電路外圍簡單，封裝采用SOT23-6L。

產品特點
● 0.5A輸出峰值電流
● 熱關斷保護
● 4.5V至60V寬工作電壓范圍
● > 90%的效率
● 1Ω的內部功率MOSFET
● 輸出從+ 0.81V到0.95Vin可調
● 480KHz固定開關頻率
● 低關機模式電流:<1uA
● 陶瓷輸出電容穩壓
● 6腳的SOT23封裝
● 逐周期過流保護
產品應用
● 高電壓功率轉換
● 分布式電力系統
● 汽車系統
● 工業電力系統
● 電池供電的系統

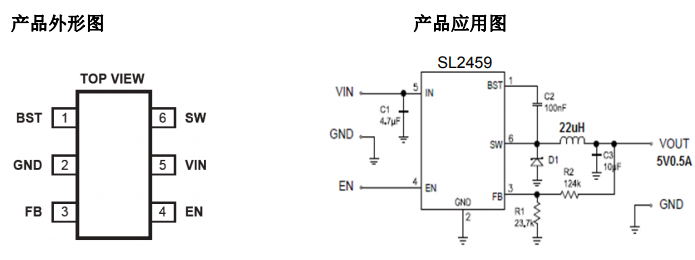

產品框圖
