51單片機最小系統板制作

ID:504162 · 發表于 2020-11-16 10:27

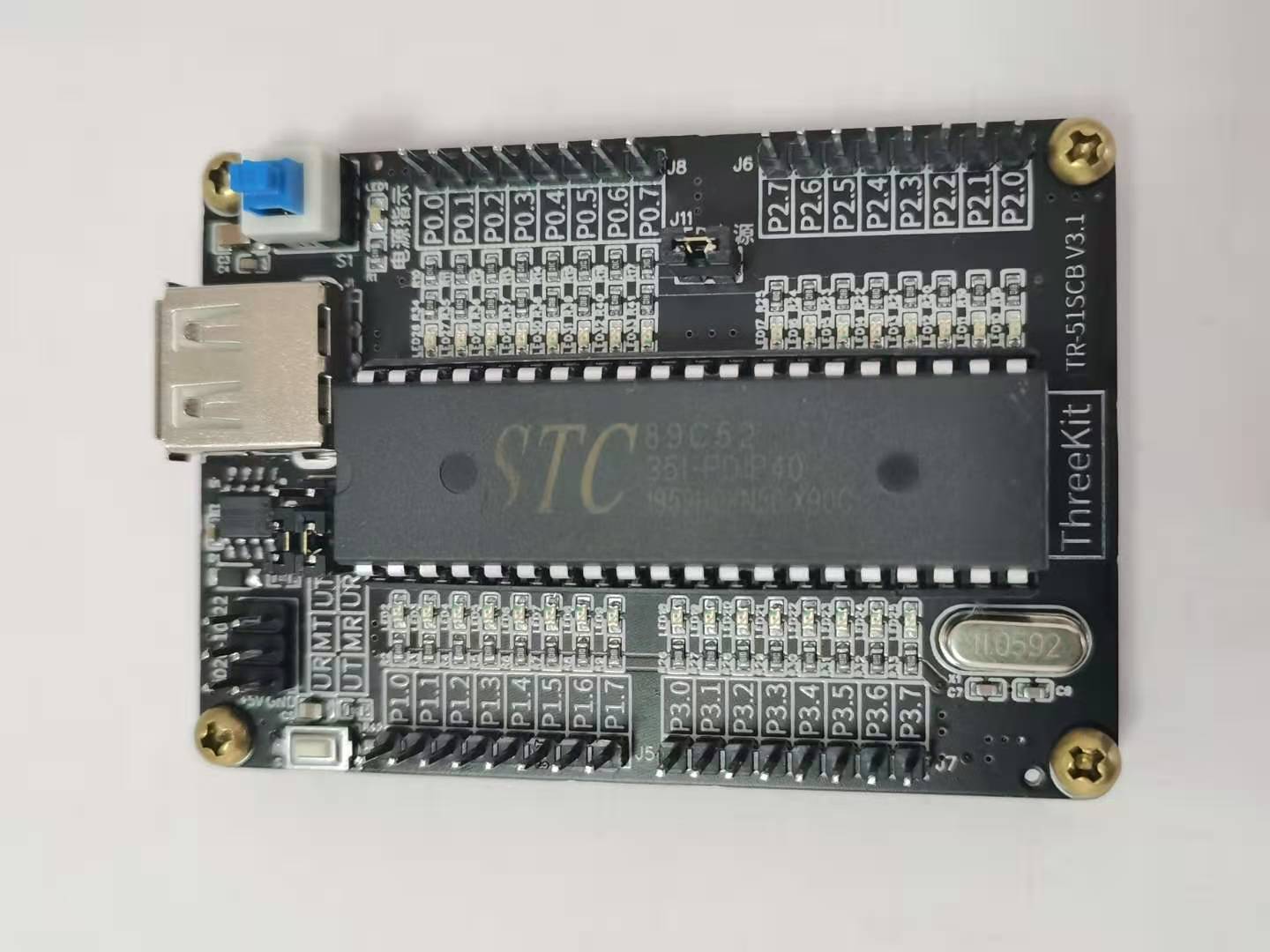

自己做了一塊最小系統板：
1. USB接充電器或者電腦USB接口供電；
2. 帶電源按鍵開關，電源指示燈；
3. CH340 USB轉串口芯片，可以直接下載程序，串口通訊；
4. 帶串口跳線，可以作為調試WIFI或者藍牙等串口收發時的數據監控使用；
5. 5V和GND引出，所有I/O引出；
6. 所有I/O均有LED指示燈，方便在調試程序時觀察電平變化，適合初學者；
現在手上還有30片，贈送給初學者，I/O口的排針和5V GND的排針未焊接，方便使用者根據實際情況焊接在上方或者下方；
由于是贈送，不包郵，江浙滬8元，其他地區 12元。
哈哈。

ID:504162 · 發表于 2020-11-16 16:00

歡迎跟帖,或者私信我

ID:88256 · 發表于 2020-11-16 16:19

看說法好像是除了I/O口其它的都已經焊接好了？郵費倒是正常，不像是有的贈送是15包郵吃郵費。
其實現在打樣這么便宜，你這個板子也不大，要是可以的話放出PCB文件，有需要的人可以下載自行打樣，這樣獲得的板子數還更多。對于初學者，我更傾向于電源處增加一個自恢復保險絲。

ID:88256 · 發表于 2020-11-16 16:24

忘了說，既然I/O都有LED了，還不如直接提供一個流水燈程序，初學者到手第一個實驗就有了興趣

ID:504162 · 發表于 2020-11-16 16:32

是的，感謝您的建議哈，這30套板子的貼片已經全部完成了，也有一個簡單的測試程序。

ID:504162 · 發表于 2020-11-16 16:36

以上一整套（包括立創的貼片費用）的費用大約是16塊錢。

ID:900324 · 發表于 2021-4-16 15:29

1070176922謝謝

ID:897960 · 發表于 2021-6-8 18:03

clyde_cao 發表于 2020-11-16 16:00
歡迎跟帖,或者私信我

樓主，還有板子嗎，我感覺你這個好方便，想入手一個

ID:543424 · 發表于 2021-11-20 08:12

有原理圖嗎想看看
