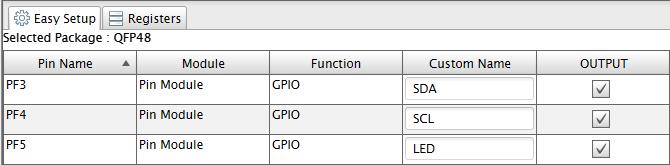

Mega4809Curiosity Nao 開發板是一款近于最小系統的核心板，因此其資源基本可以完全供用戶使用。 為使該開發板有一個可供直接觀查的窗口，故為它配置了一個OLED顯示屏。此外，值得指出的是在程序下載時是不可帶著顯示屏的，否則無法進行下載。 要在該開發板上驅動OLED屏顯示，要完成的主要有3件事： 1）指定驅動OLED屏的I/O口 2）設置延時程序 3）配置OLED屏的顯示函數 1. 驅動引腳的配置 為驅動OLED屏，所使用的2個I/O口是PF3和PF4，對應的連接關系為： SDA---PF3 SCL---PF4 引腳配置如圖1所示 圖1 引腳配置

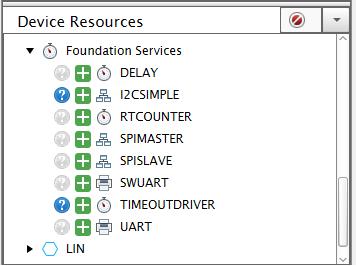

2.設置延時 按圖2所示，選取DELAY函數. 圖2 獲取延時
在生成代碼后，可得到的毫秒級的延時函數，其代碼為： - void DELAY_milliseconds(uint16_t milliseconds)
- {
- while(milliseconds--){
- _delay_ms(1);
- }
- }
3. 配置顯示函數 由于本次所使用的OLED屏是I2C接口的，使用只需I/O口即可模擬產生。 其中的IIC_Start()函數和IIC_Stop()函數的內容如下： - void IIC_Start()
- {
- SCL_SetHigh();
- SDA_SetHigh();
- SDA_SetLow();
- SCL_SetLow();
- }
-
- void IIC_Stop()
- {
- SCL_SetLow();
- SDA_SetLow();
- SCL_SetHigh();
- SDA_SetHigh();
- }
OLED屏的初始化函數為： - void OLED_Init(void)
- {
- DELAY_milliseconds(500);
- OLED_WrCmd(0xae);//--turn off oled panel
- OLED_WrCmd(0x00);//---set low column address
- OLED_WrCmd(0x10);//---set high column address
- OLED_WrCmd(0x40);//--set start line address Set Mapping RAM Display Start Line (0x00~0x3F)
- OLED_WrCmd(0x81);//--set contrast control register
- OLED_WrCmd(Brightness); // Set SEG Output Current Brightness
- OLED_WrCmd(0xa1);//--Set SEG/Column Mapping
- OLED_WrCmd(0xc8);//Set COM/Row Scan Direction
- OLED_WrCmd(0xa6);//--set normal display
- OLED_WrCmd(0xa8);//--set multiplex ratio(1 to 64)
- OLED_WrCmd(0x3f);//--1/64 duty
- OLED_WrCmd(0xd3);//-set display offset Shift Mapping RAM Counter (0x00~0x3F)
- OLED_WrCmd(0x00);//-not offset
- OLED_WrCmd(0xd5);//--set display clock divide ratio/oscillator frequency
- OLED_WrCmd(0x80);//--set divide ratio, Set Clock as 100 Frames/Sec
- OLED_WrCmd(0xd9);//--set pre-charge period
- OLED_WrCmd(0xf1);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
- OLED_WrCmd(0xda);//--set com pins hardware configuration
- OLED_WrCmd(0x12);
- OLED_WrCmd(0xdb);//--set vcomh
- OLED_WrCmd(0x40);//Set VCOM Deselect Level
- OLED_WrCmd(0x20);//-Set Page Addressing Mode (0x00/0x01/0x02)
- OLED_WrCmd(0x02);//
- OLED_WrCmd(0x8d);//--set Charge Pump enable/disable
- OLED_WrCmd(0x14);//--set(0x10) disable
- OLED_WrCmd(0xa4);// Disable Entire Display On (0xa4/0xa5)
- OLED_WrCmd(0xa6);// Disable Inverse Display On (0xa6/a7)
- OLED_WrCmd(0xaf);//--turn on oled panel
- OLED_Fill(0x00);
- OLED_Set_Pos(0,0);
- }

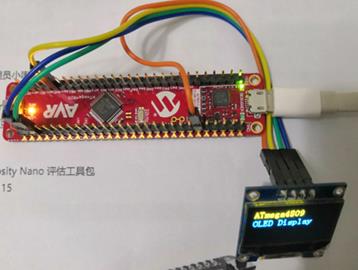

- int main(void)
- {
- /* Initializes MCU, drivers and middleware */
- SYSTEM_Initialize();
- OLED_Init();
- OLED_CLS();
- OLED_P8x16Str(0,0,"ATmega4809");
- OLED_P8x16Str(0,2,"OLED Display");
- /* Replace with your application code */
- while (1){
- //PORTF_toggle_pin_level(5);
- LED_Toggle();
- DELAY_milliseconds(500);
- }
- }
|
