20W的輸出功率，體積卻壓縮的和蘋果祖?zhèn)?W充電器的差不多，總重量也僅有37g，十分小巧輕便。如此類型的充電器市面少有，下面充電頭網就對其進行詳細拆解，看看其內部如何設計。 一、小小黑科技20W充電器外觀

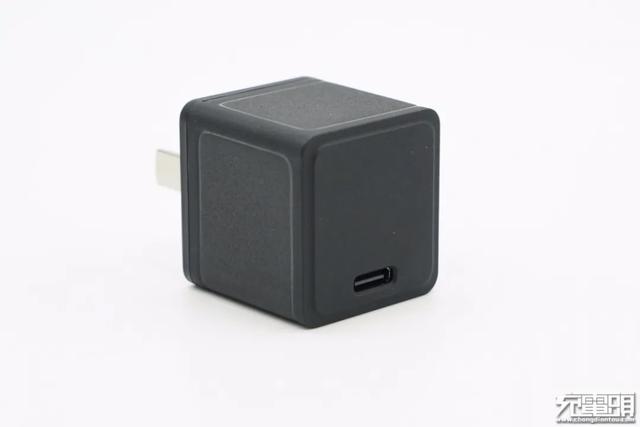

充電器采用小方塊造型設計，表面磨砂處理，整體十分小巧。輸出頂面配有一個USB-C接口，黑色膠芯不露銅。

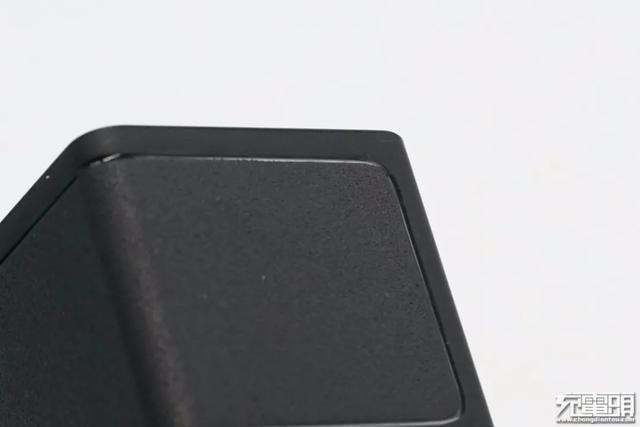

機身邊角略微凸起設計。

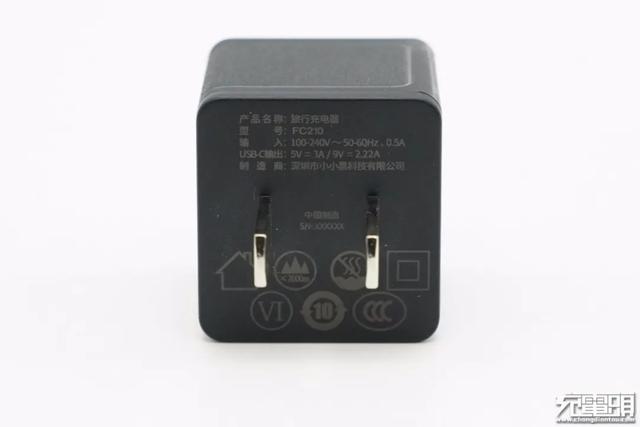

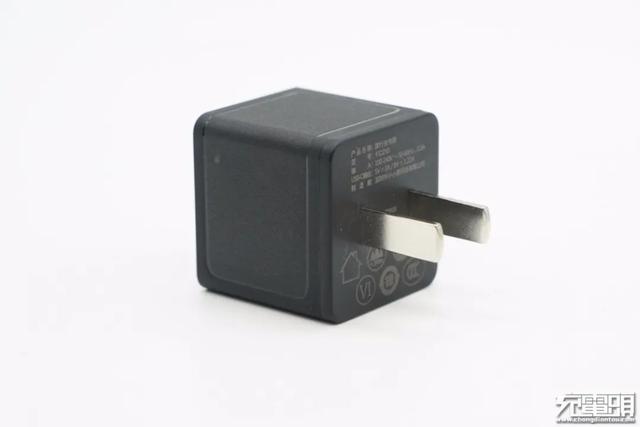

輸入端外殼上標注有充電器參數信息產品名稱：旅行充電器型號：FC210輸入：100-240V~50/60HZ 0.5AUSB-C輸出：5V3A、9V2.22A制造商：深圳市小小黑科技有限公司產品已經通過了CCC認證和VI級能效認證。
此外輸入端配備固定式國標插腳。

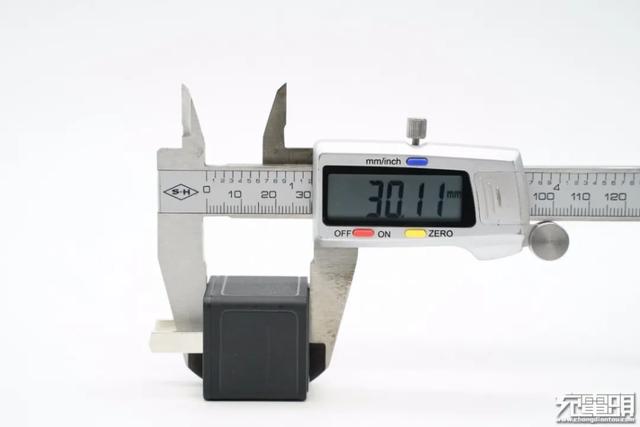

使用游標卡尺實測充電器長30.11mm。

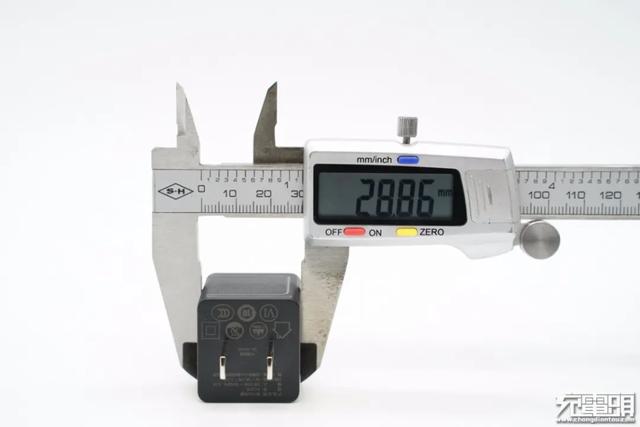

寬度為28.86mm。

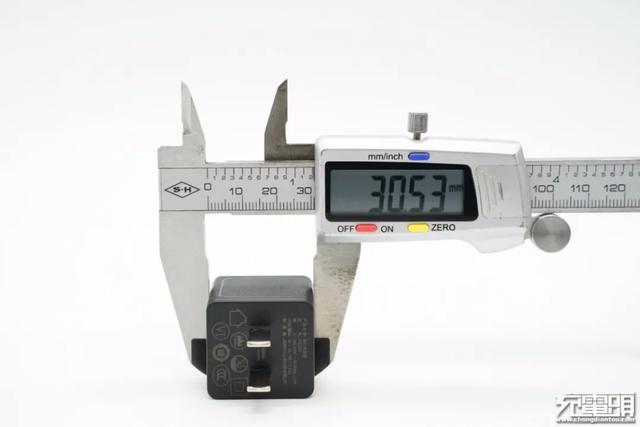

厚度為30.53mm。

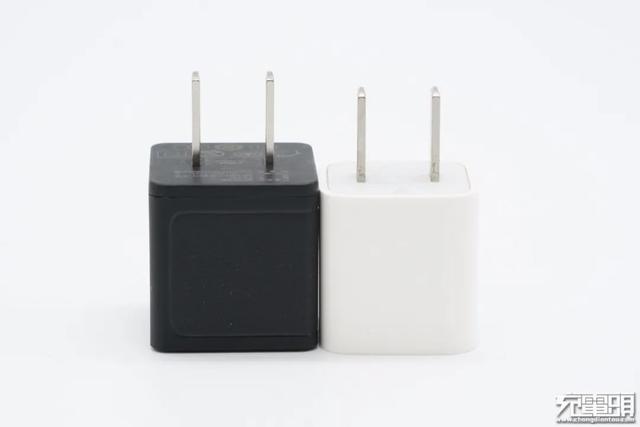

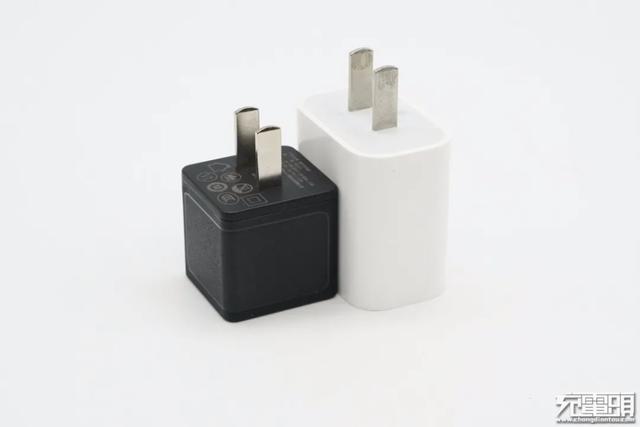

和蘋果18W充電器比較，體積優勢明顯。
和蘋果5W充電器比較，體積稍大一點點。

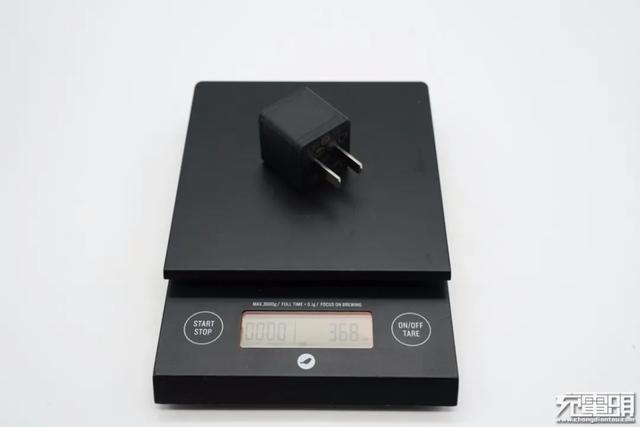

充電器凈重約為37g。

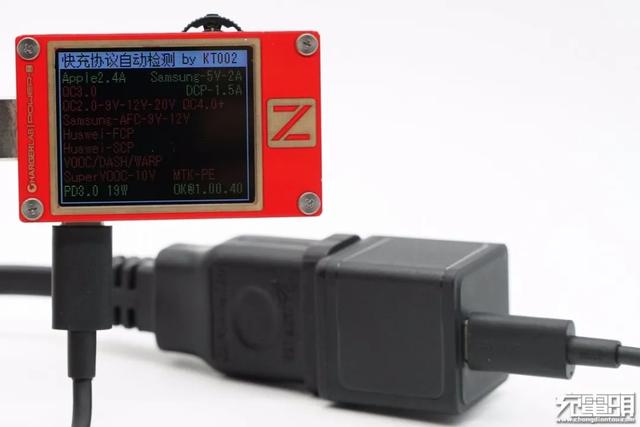

使用ChargerLAB POWER-Z KT002檢測USB-C口的輸出協議，顯示支持Apple 2.4A、Samsung 5V/2A和DCP協議。

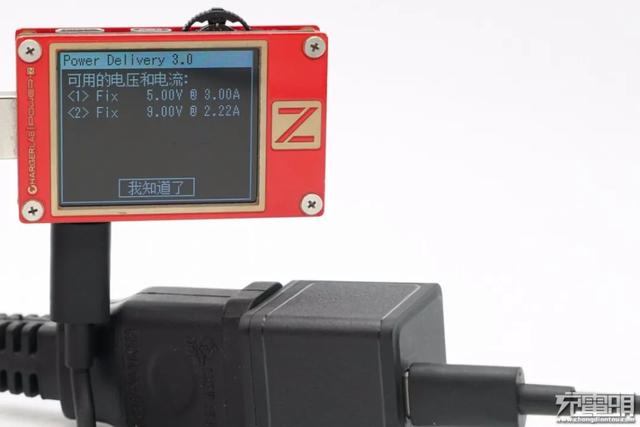

除此之外，其PDO報文顯示USB-C口還支持USB PD3.0快充標準，具備5V3A和9V2.22A兩組固定電壓檔位。
二、小小黑科技20W充電器拆解

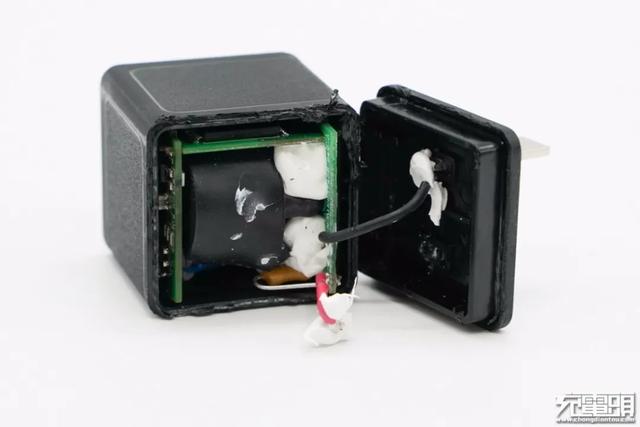

將輸入端外殼拆開，外殼采用超聲波焊接工藝封裝，AC導線兩端均打膠加固絕緣處理。

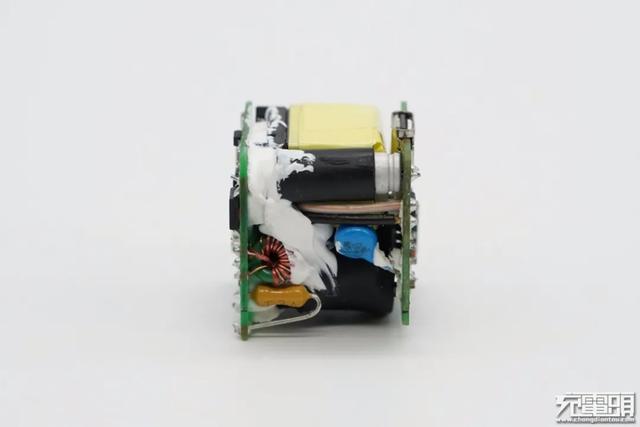

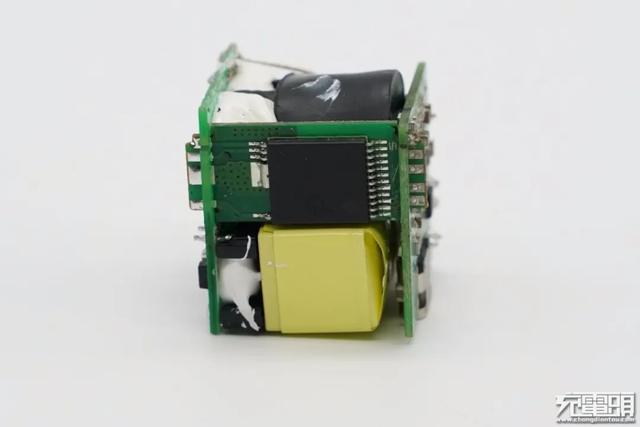

充電器內部由三塊小板構成，輸入輸出小板之間焊接元器件，如此設計能最大化利用內部空間減小充電器體積。

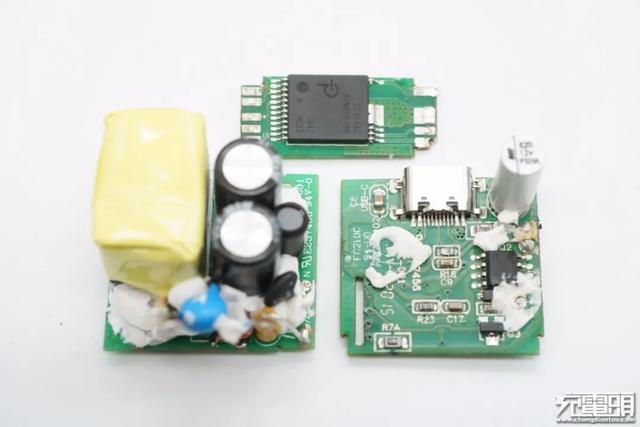

將三塊小板分開，輸入端小板上的變壓器和電容等元器件打膠固定。經過對PCB板觀察分析發現，這款充電器采用開關電源寬范圍輸出，次級協議芯片控制輸出電壓的典型架構。下面我們從輸入端開始一一了解各元器件的信息。

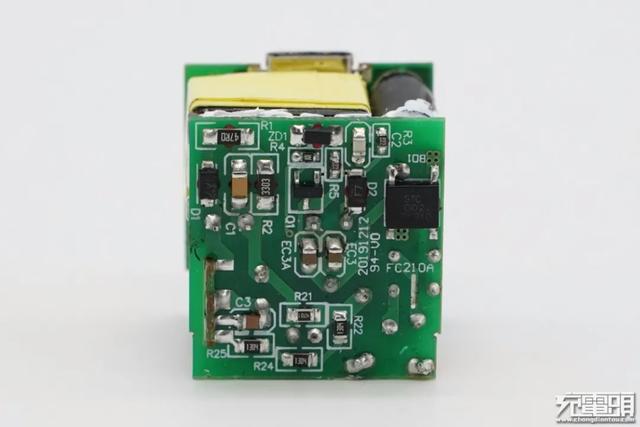

輸入端一覽，焊接有保險絲、共模電感等元器件。
2A延時保險絲特寫。

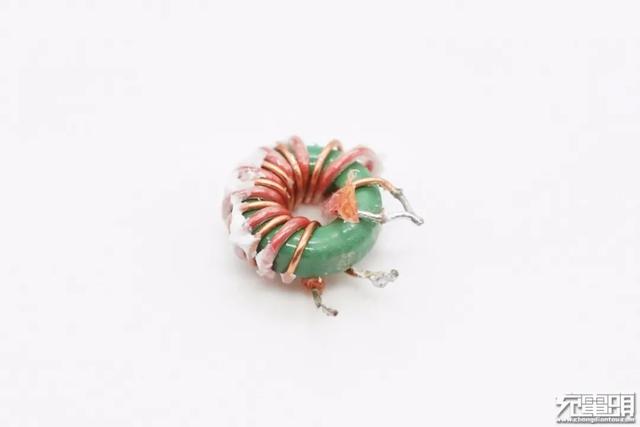

共模電感雙線繞制，用于濾除EMI干擾。

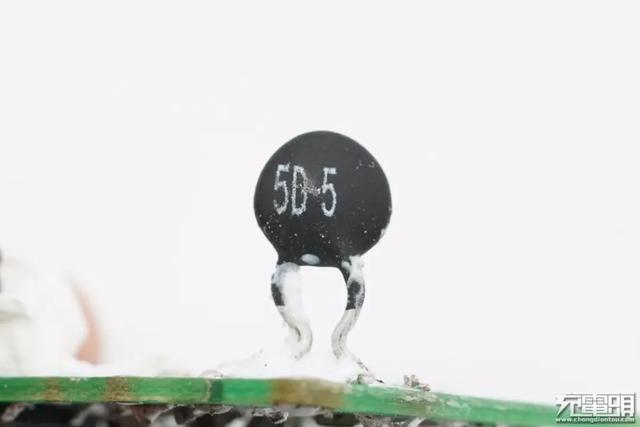

NTC浪涌抑制電阻用于抑制上電浪涌電流。
輸入端小板背面一覽。
ABS210整流橋特寫。
相鄰側面，工字電感以及兩顆高壓濾波電解電容外套熱縮管絕緣。

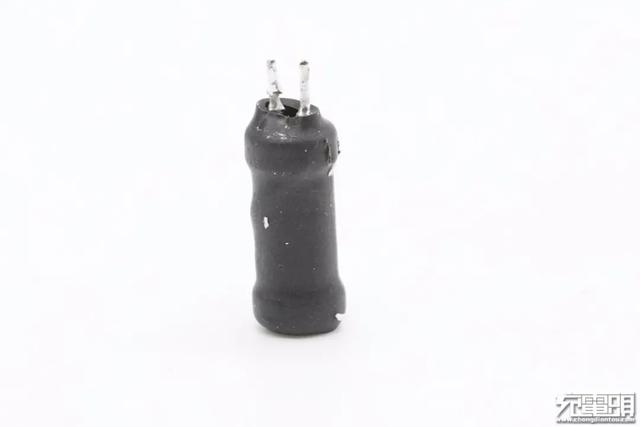

工字電感特寫，外套有熱縮管。

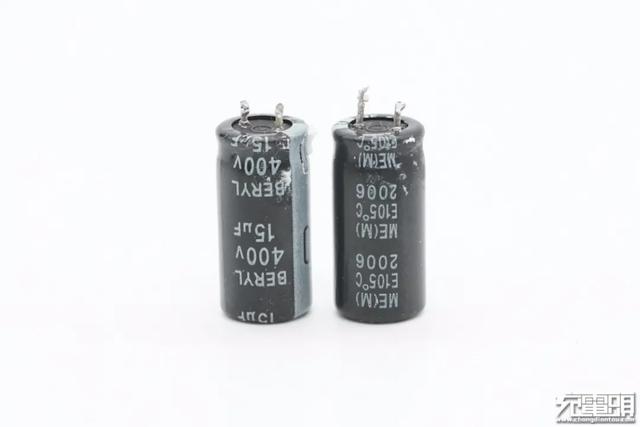

兩顆高壓濾波電解電容來自BERYL綠寶石，規格均為400V 15μF。

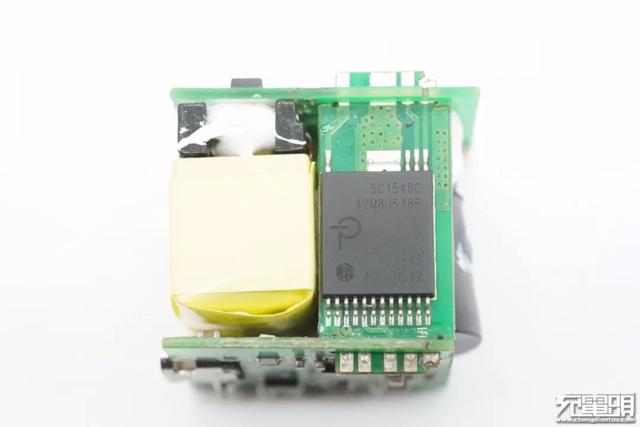

來自PI的主控芯片SC1548C，內置反激式控制器、初級開關管，以及次級側檢測和同步整流控制器，此外還帶有HIPOT隔離保護的集成反饋鏈路，集成度非常高。使用時無需搭配光耦，內建多重保護功能，用于適配器時，最大功率為20W。

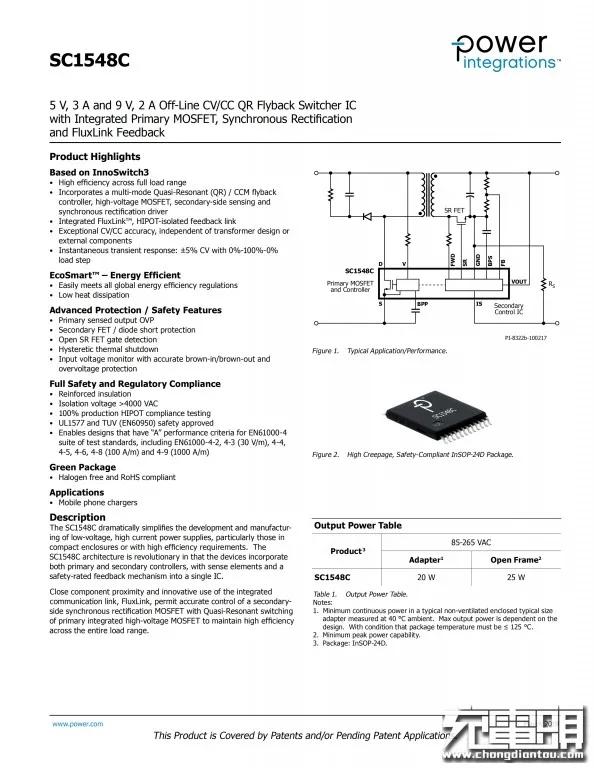

PI SC1548C詳細規格資料。
充電頭網了解到，采用PI快充芯片的產品還有諾基亞7原裝充電器AD18-WU、小米6電源適配器、紫米APB01雙模智能充電器、DVE帝聞多合一快充充電器、ZMI紫米六位延長線插座CX05等。同時，PI的快充芯片還被蘋果、OPPO、ANKER、三星等知名品牌的數十款產品采用。

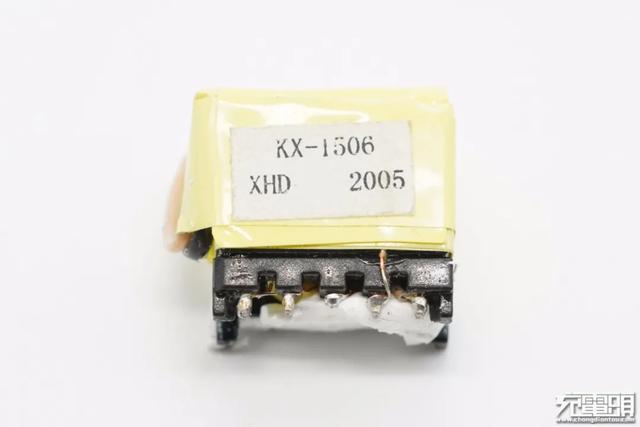

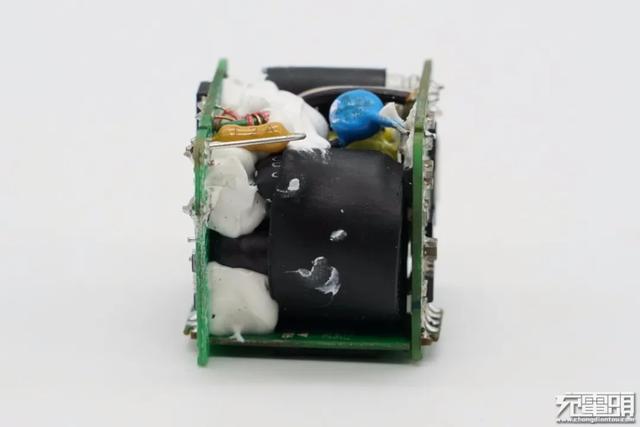

旁邊的變壓器使用絕緣膠帶包裹，輸出濾波固態電容套有絕緣管，并有膠水固定。
側面貼有信息貼紙。

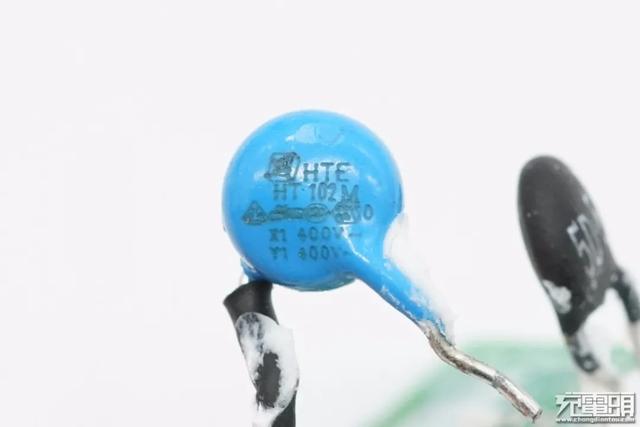

輸出抗干擾藍色Y電容特寫。
輸出小板正面一覽，設有次級同步整流MOS和濾波電容。
次級同步整流MOS來自長園維安，型號為WMS13N06T1，NMOS，耐壓60V，左側R005電阻為輸出電流采樣。

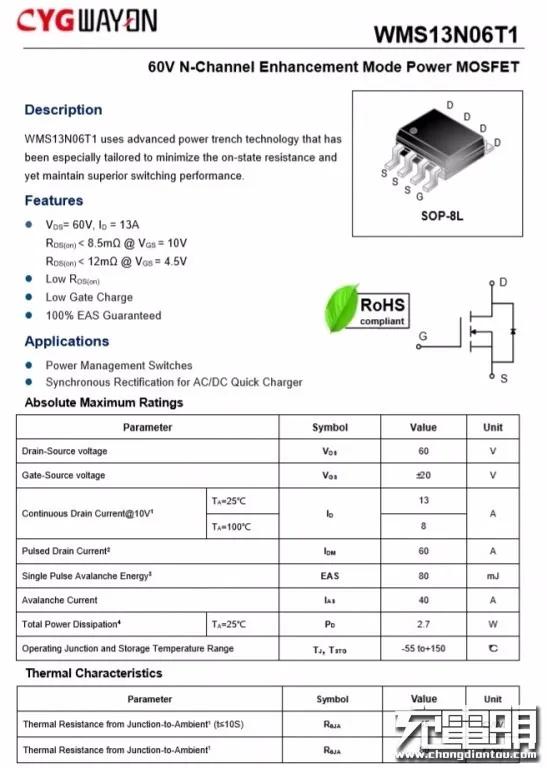

長園維安 WMS13N06T1 詳細參數信息。采用該MOS的產品還有圖拉斯24W 1A1C快充充電器。

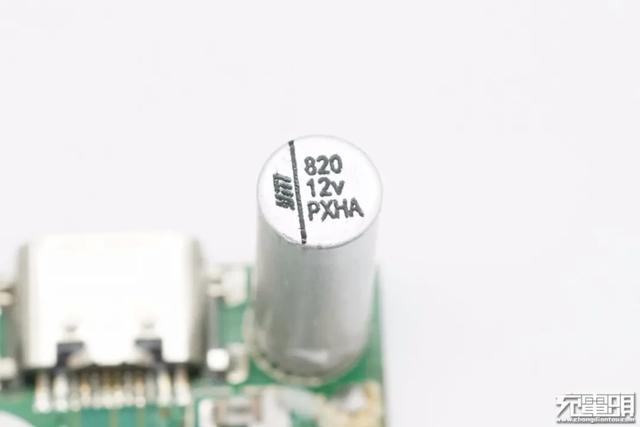

同步整流輸出濾波固態電容規格為12V 820μF，永銘NPX系列固態電容。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性等特點。
充電頭網了解到，永銘NPX系列固態電容此前已被鴻達順65W 2C1A氮化鎵快充充電器、圖拉斯24W 1A1C快充充電器、努比亞65W氮化鎵充電器、圖拉斯30W 1A1C USB PD快充充電器等多款產品采用，獲得客戶的高度認可。

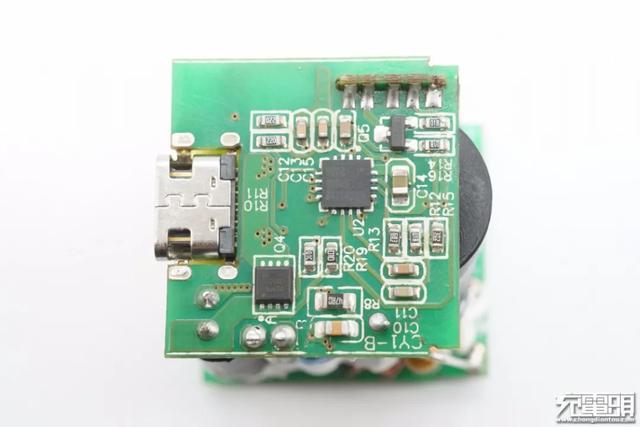

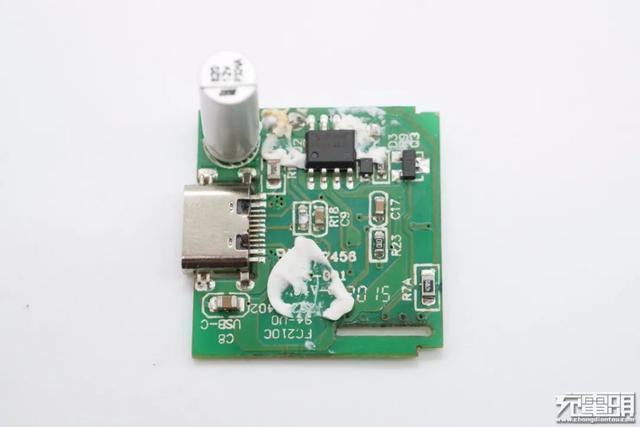

輸出小板背面一覽，上面分別是USB PD協議芯片和輸出VBUS開關。
USB PD協議芯片采用慧能泰HUSB339，這款芯片已經通過了USB PD3.0認證，TID 62。HUSB339是一顆高性能、高集成的USB Type-C Power Delivery（電力傳輸）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充電協議；適用于電源適配器、車載充電器、移動電源等應用場合；擁有SOP-14L和QFN-16L兩種封裝模式。

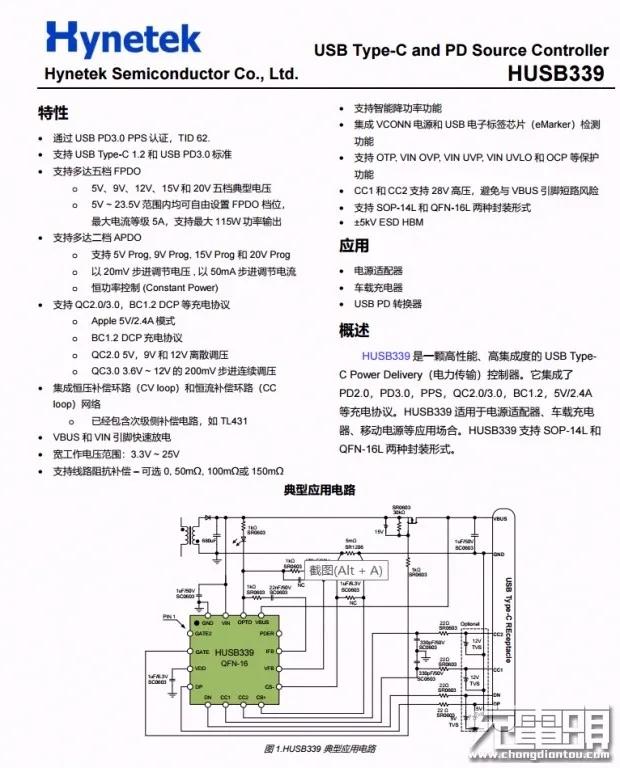

慧能泰HUSB339資料信息。
充電頭網了解到，采用慧能泰HUSB339芯片的還有SlimQ 65W氮化鎵USB PD快充充電器、圖拉斯24W 1A1C快充充電器、圖拉斯30W 1A1C USB PD快充充電器、美順和30W USB PD快充充電器、南孚Aircharge 65W PD快充充電器、愛否開物1A1C 65W PD快充充電器、belkin 30W USB PD快充車載充電器等多款產品，芯片性能獲得客戶高度認可。

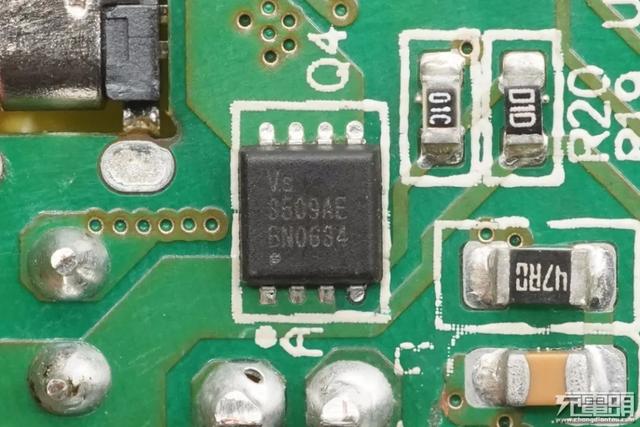

輸出VBUS開關采用威兆VS3509AE，PMOS，耐壓30V。

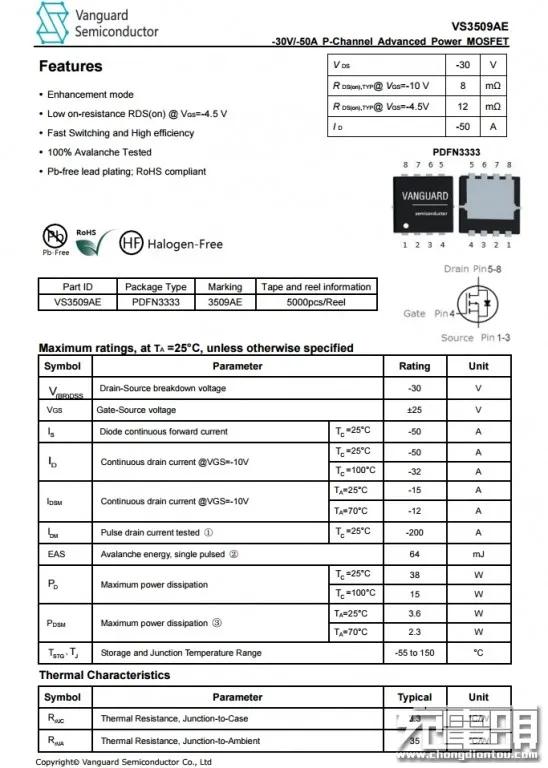

威兆VS3509AE資料信息。充電頭網了解到，威兆的MOS已被小米65W USB PD快充充電器、紫米65W USB PD迷你充電器等數十款產品采用。

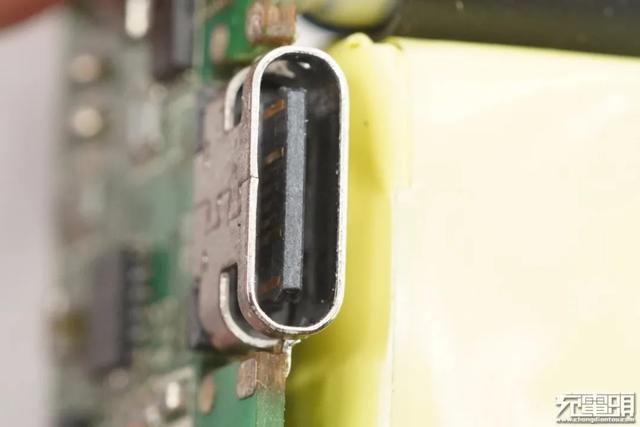

USB-C母座特寫，沉板過孔焊接。

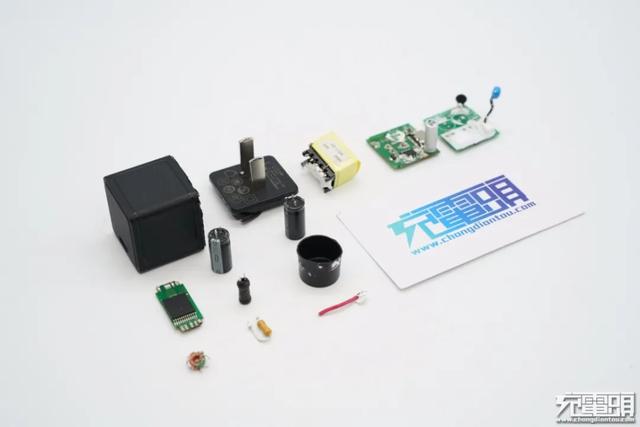

全部拆解完畢，來張全家福。
拆解總結
通過拆解了解到，小小黑科技20W USB PD快充充電器內部采用開關電源寬范圍輸出，次級協議芯片控制輸出電壓的典型架構。充電器AC-DC部分由PI高集成主控芯片SC1548C搭配長園維安次級同步整流MOS組成，并采用慧能泰USB PD快充協議芯片HUSB339控制輸出電壓。

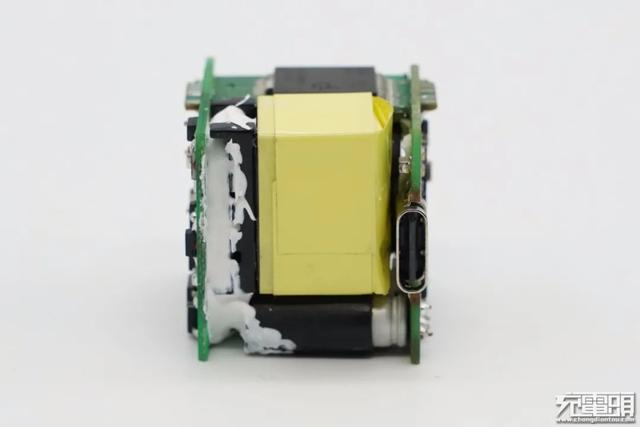

此外充電器采用了類似“夾心餅干”結構設計，輸入輸出小板之間布局電解電容和變壓器等元器件，元件之間打膠固定，不僅有效壓縮充電器體積，內部也更加穩固。電容和變壓器使用絕緣管和膠帶包裹進行保護。從體積大小來看，這的確是一款黑科技產品。
|
