近期MOMAX摩米士推出了一款15W無線充電器，產品采用圓盤造型設計，小巧扁平不占地，底部金屬機身耐磨損并增加產品質感和穩定。產品支持15W輸出，向下兼容10W、5W等無線充電模式，并通過了FCC、CE、RoHS認證。下面充電頭網就對這款產品進行拆解，看看其內部設計做工如何。 此前還拆解過摩米士磁吸無線充電車載支架CM10、摩米士雙無線快充充電器UD10、摩米士無線快充充電器、摩米士POWER Q.Power UV-BOX無線充電紫外光消毒盒、摩米士MOMAX Q.POWER Plug三合一充電器等多款無線充產品，大家可以點擊藍色字體看看。 一、摩米士15W無線充電器外觀

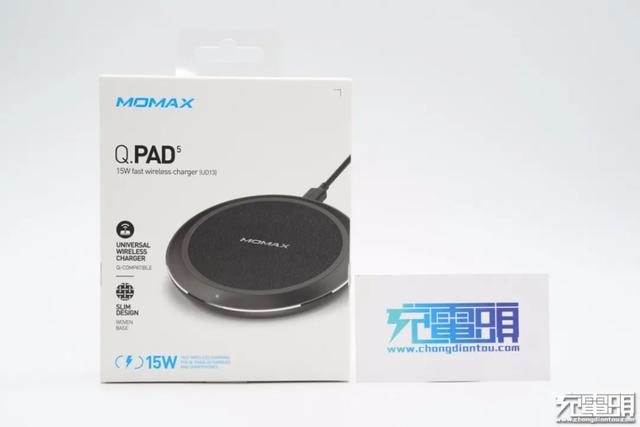

包裝盒頂部帶有掛鉤設計，方便產品進行展賣。盒子正面印有產品外觀圖、MOMAX品牌、產品名稱、型號和特性等信息。
包裝盒背面印有產品使用場景圖以及產品、品牌商和制造商的基本信息。

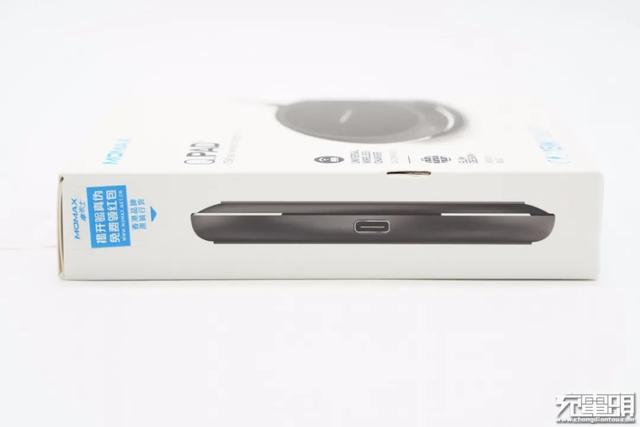

包裝盒側面印有無線充側身外觀圖，旁邊貼有防偽貼紙。

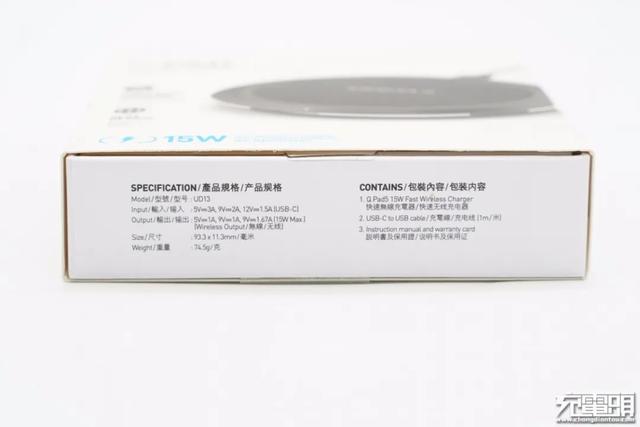

底部是產品的規格參數信息以及包裝內容。

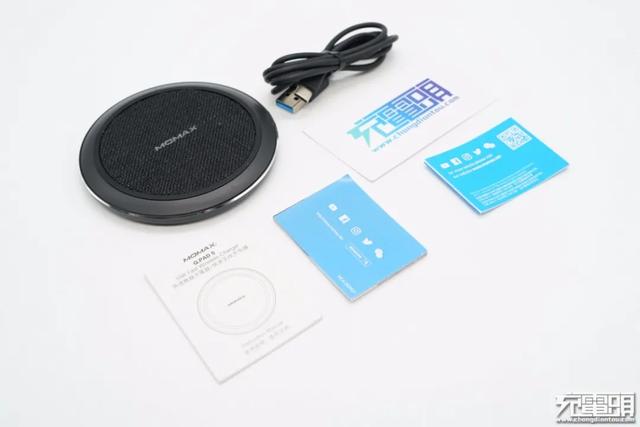

包裝內含無線充、A to C數據線、使用說明書和保修卡。

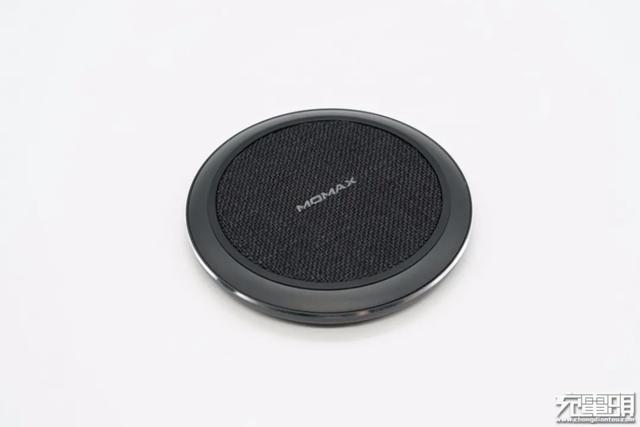

摩米士這款無線充采用圓盤造型設計，機身由底部金屬殼和頂部塑料殼組成，頂部中間圓形區域貼有編織布，并印有MOMAX品牌logo。

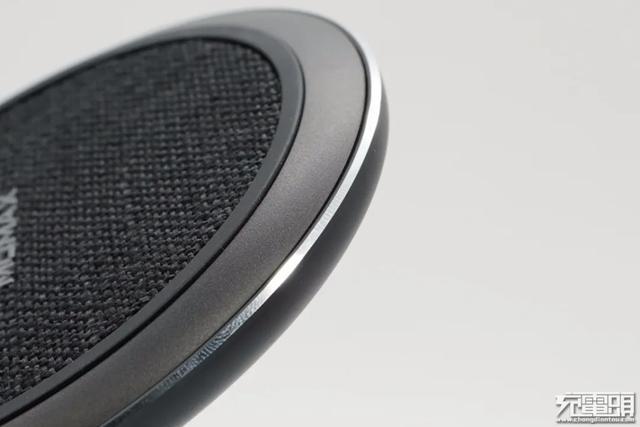

塑料殼磨砂處理，金屬殼邊緣鉆石切削。

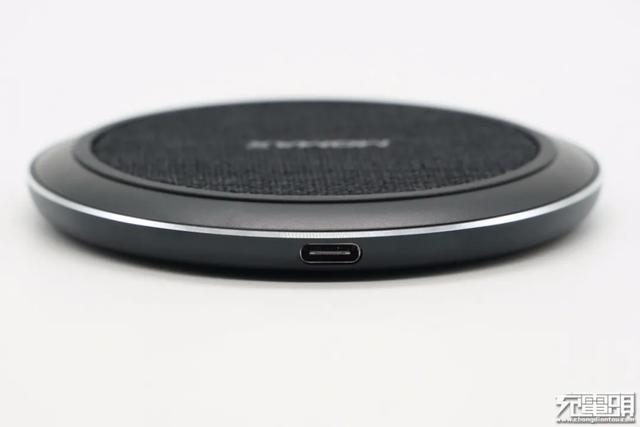

輸入端配備一個USB-C接口，黑色膠芯不露銅。

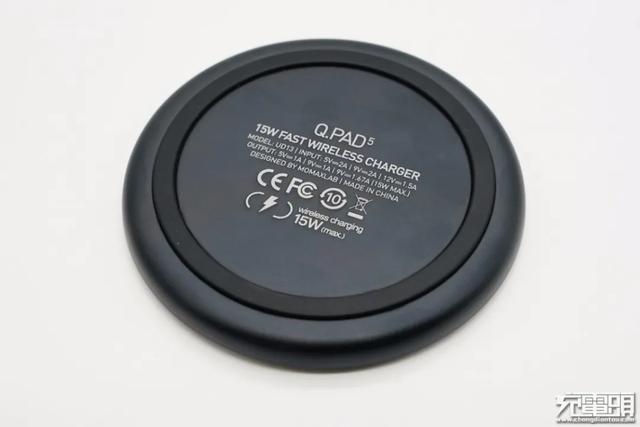

機身底部設計有防滑墊，并標注無線充參數信息：品牌：MOMAX摩米士材質：鋁合金+編織布型號：UD13D輸入：5V2A、9V2A、12V1.5A輸出：5V1A、9V1A、9V1.67A（15W MAX）產品已經通過了FCC認證、CE認證和RoHS認證。

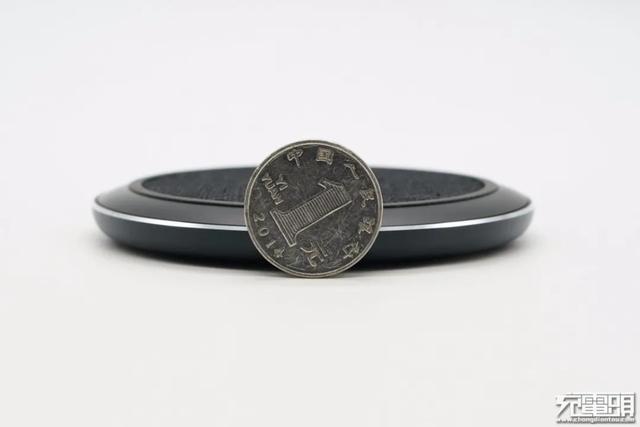

機身厚度約為一元硬幣直徑的一半。

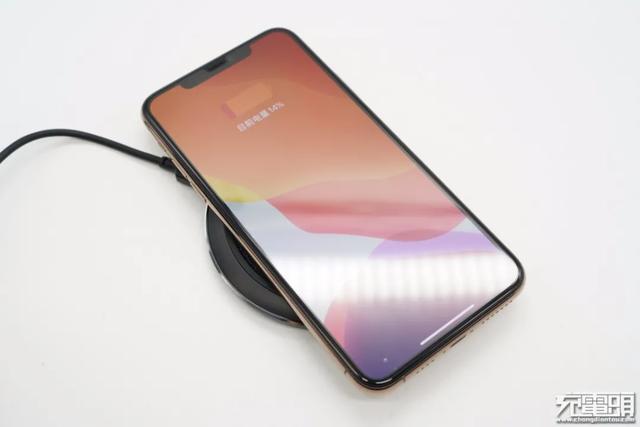

摩米士無線充電器使用場景圖，將手機放上即可充電，十分方便。
二、摩米士15W無線充電器拆解

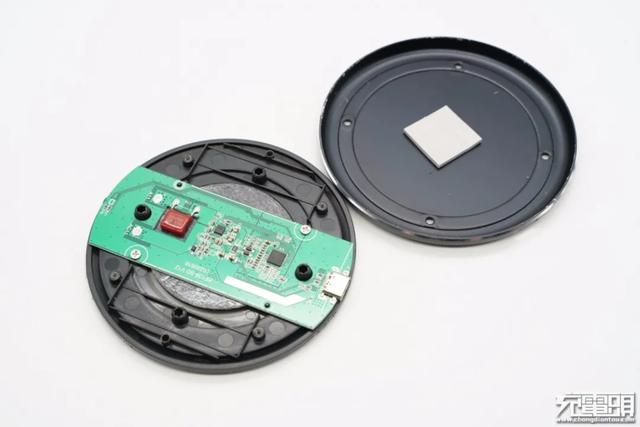

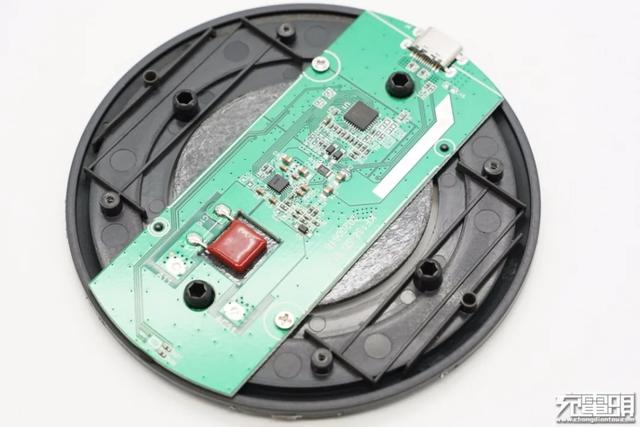

撕掉防滑膠圈并擰出螺絲后即可打開機身殼，底部金屬殼中心貼有導熱墊，幫助無線充電功率IC散熱，PCB板使用螺絲和固定柱固定，兩端弧面設計契合機身造型。
將頂部圓形塑料板也拆下，板子上有固定柱，并做了過孔設計，幫助散熱。
PCB板正面電路十分簡潔，背面僅貼有無線充電線圈。經過對PCB板上電路分析發現，摩米士這款無線充電器采用無線充電主控芯片控制集成驅動器輸出架構。下面我們從輸入端開始一一了解各元器件的信息。

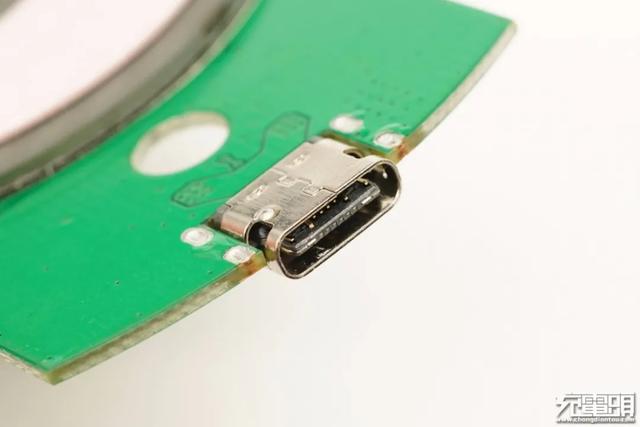

USB-C母座沉板過孔焊接。

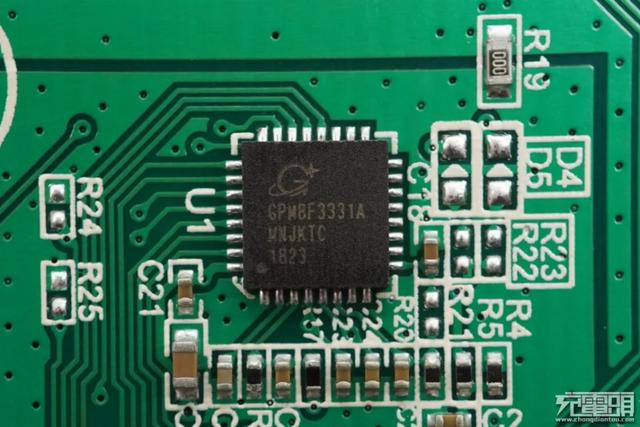

凌通 GPM8F3331A 無線充電主控芯片，支持無線快速充電，具有充電狀態指示和過熱以及過電壓保護，外圍電路元件數量少。

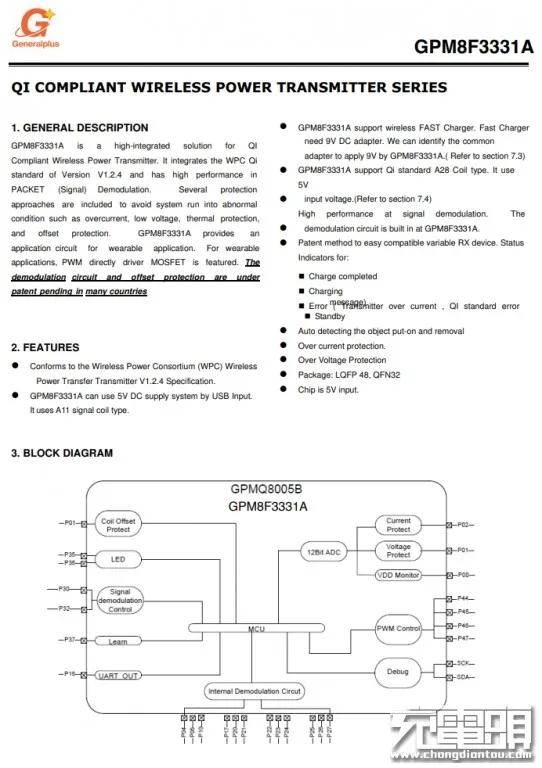

凌通 GPM8F3331A 詳細資料。
卓芯微 ZX8803 15W全橋功率級，內部集成電壓和電流解調，支持4到14V輸入電壓，集成MCU穩壓供電，內置4個15mΩ的MOS管，并且集成驅動和自舉電路，內部集成高精度電流檢測，支持多種線圈，帶有欠壓，過流，短路，過熱保護，外圍元件精簡。屬于Dr MOS的高級形態。

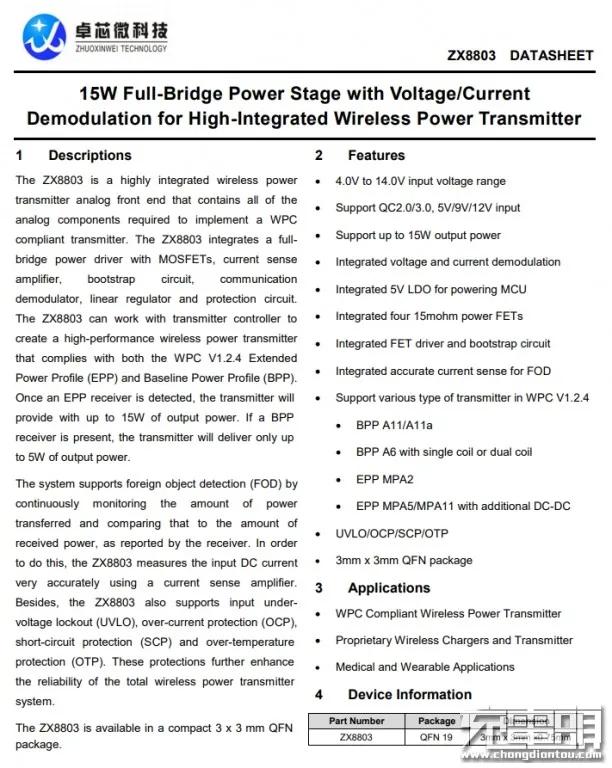

卓芯微 ZX8803 詳細資料。
充電頭網了解到，采用卓芯微ZX8803的產品還有SSK飚王智能車載無線充感應支架、Baseus倍思磐石車載支架無線充、倍思光線電動支架無線充等。

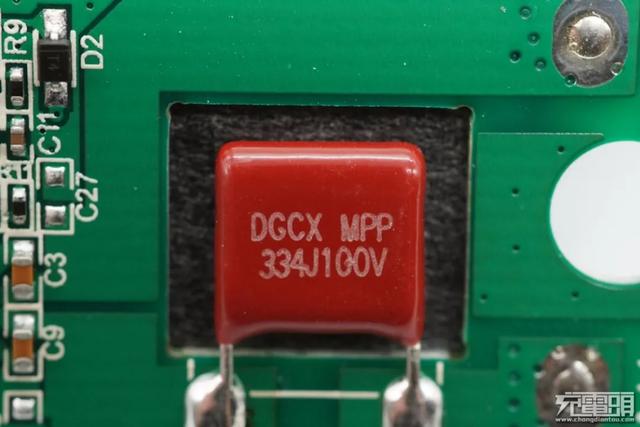

MPP諧振電容，規格為0.3μF 100V，來自DGCX東莞市成希電子有限公司。

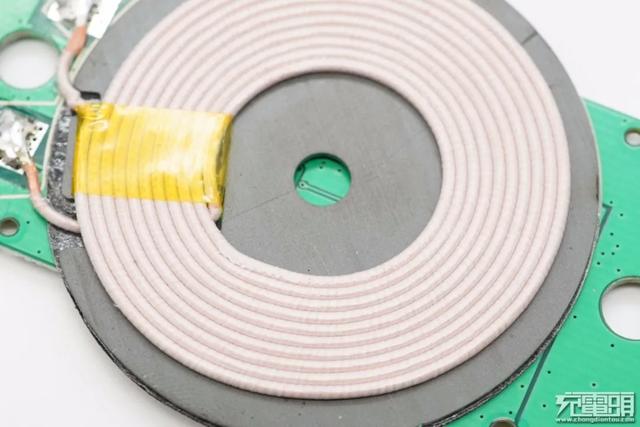

無線充電線圈特寫，繞制緊密。

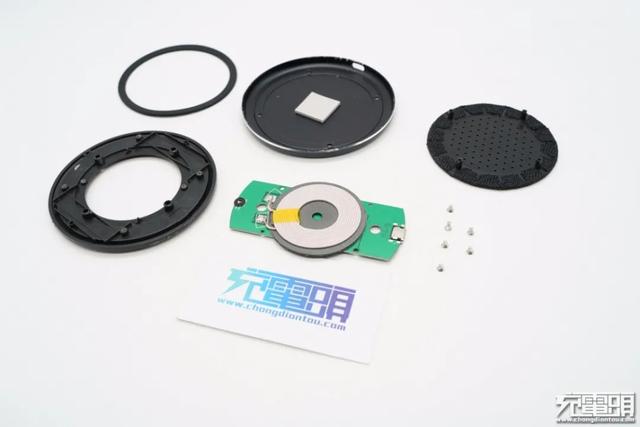

全部拆解完畢，來張全家福。
拆解總結
通過拆解了解到，MOMAX這款無線充底部金屬殼貼有導熱墊，為無線充電功率級散熱，頂部外殼過孔設計，有助于無線充電時降低溫升。無線充電器采用了凌通GPM8F3331A無線充電方案，方案成熟且兼容性好，功率級采用卓芯微 ZX8803，內部集成了功率管和驅動級，電路精簡，有效降低成本。此外板子固定牢固，USB-C母座沉板焊接，無線充電線圈繞制緊密，產品整體做工扎實。
|
