ZENDURE征拓是一家有著獨立設計美學且專注于研發超大功率充電配件的數碼配件品牌，產品將極客精神和大眾需求完美的結合。此前征拓已經推出了多款快充移動電源產品，并且大多數移動電源都采用旅行箱的外形設計。近期充電頭網又拿到了征拓一款45W雙向快充移動電源ZDPX5PD。
這款移動電源除了延續征拓獨特的造型風格外，還創新性的將移動電源和擴展塢結合在一起，業界少有。產品配備2A1C接口，移動電源模式下分別支持最大45W和18W輸出；擴展塢模式下，支持USB3.0雙口高速傳輸，節省時間，可以說非常適合外出辦公使用。下面充電頭網就對這款產品進行拆解，一起來看看其內部如何設計。
此前充電頭網還拆解過征拓X6 45W USB PD移動電源、ZENDURE超級旅行箱移動電源等移動電源產品，大家可以點擊藍色字體看看。
一、征拓45W快充移動電源外觀

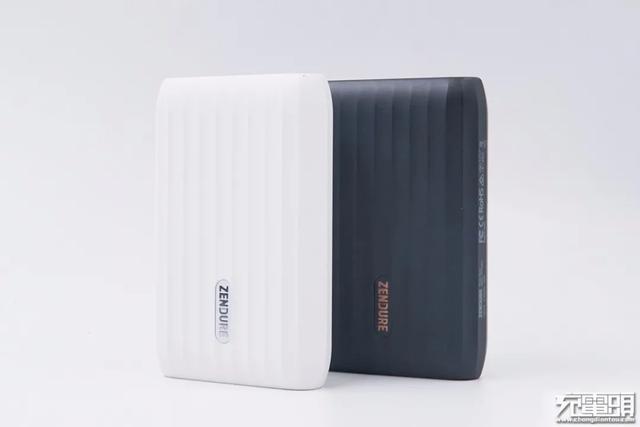

ZENDURE征拓X5 45W雙向快充移動電源，有黑白款式可以選擇，外殼采用PC阻燃材質，波浪狀造型設計看上去酷似小型旅行箱，符合ZENDURE征拓移動電源的外形風格。
造型設計獨特而簡約，四周邊角過渡順暢，機身殼交界處貼合緊密。
正面一端設計有“ZENDURE”征拓logo。

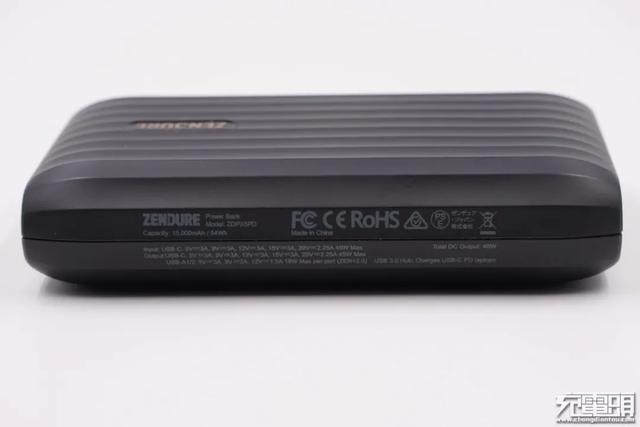

側面標注移動電源的參數信息型號：ZDPX5PD容量：15000mAhUSB-C輸入/輸出：5V3A、9V3A、12V3A、15V3A、20V2.25AUSB-A1/2輸出：5V3A、9V2A、12V1.5A 18W Max（ZEN+2.0）總輸出：48W產品已經通過了FCC、CE、RoHS和PSE認證。

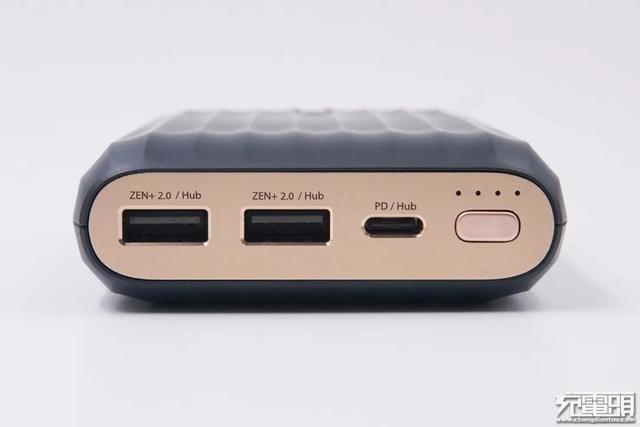

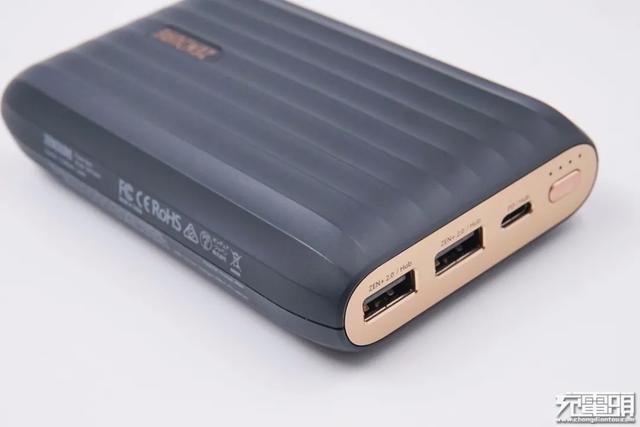

移動電源頂部整個面板采用土豪金配色，配有2A1C接口、電源鍵和電量指示燈。USB-A接口邊帶有ZEN+2.0和Hub的標注，表示A口既支持快充，又可以充當擴展塢接口進行數據傳輸。對于一些只有USB-C接口的電腦來說最合適不過了，設計十分新穎。

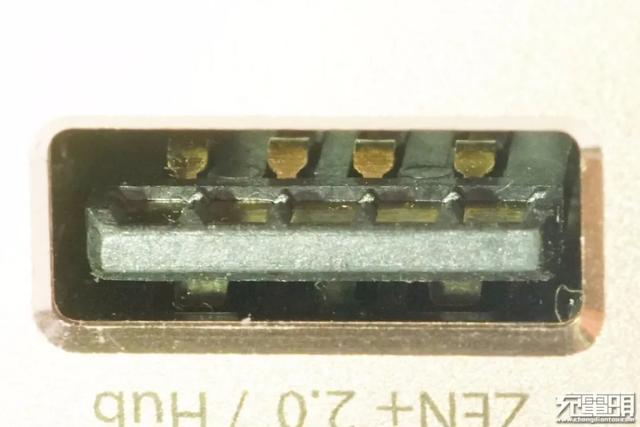

USB-A接口特寫，舌片的上面位置，里面四顆金屬彈片外面五顆觸點共計九個針腳，符合USB3.0的針腳數量標準。

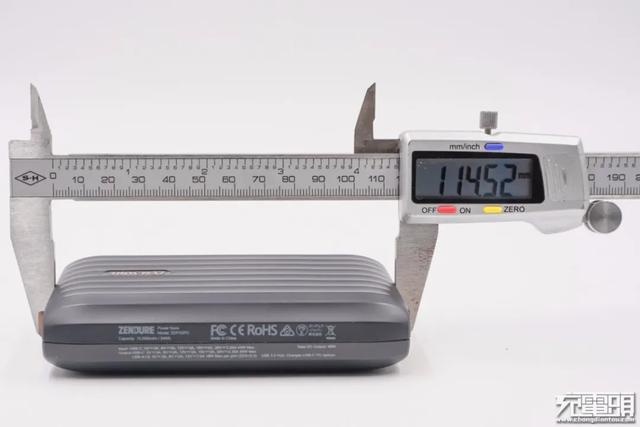

使用游標卡尺實測移動電源長114.52mm。

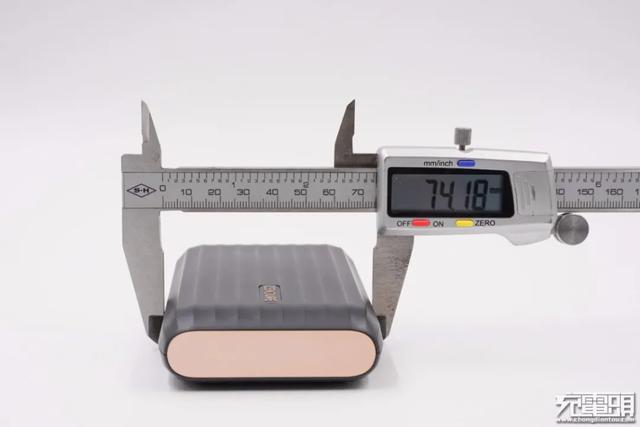

機身寬度為74.18mm。

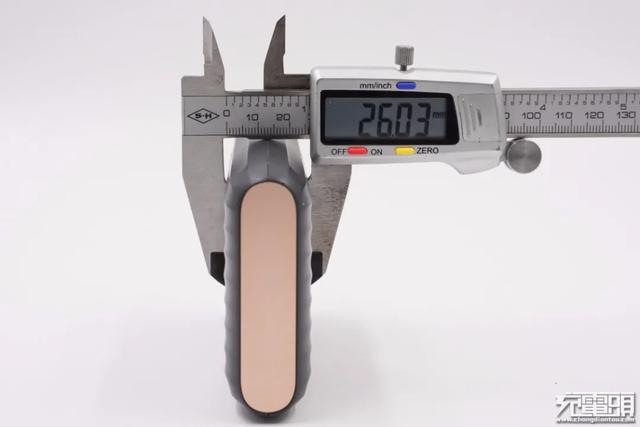

厚度為26.03mm。
和iPhone 11 Pro大小比較，兩者寬度相當，移動電源要短得多。

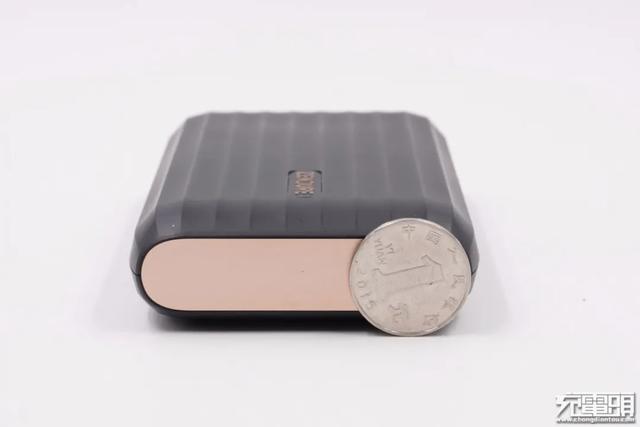

厚度和一元硬幣直徑相當。

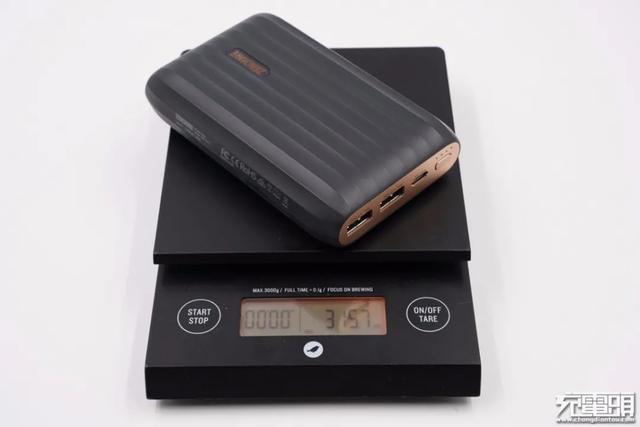

凈重約為316g。

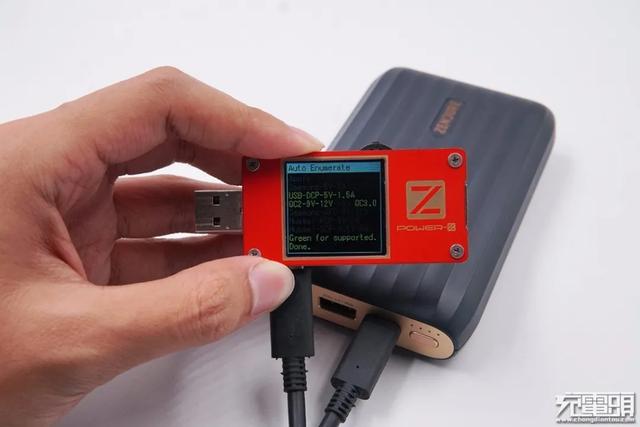

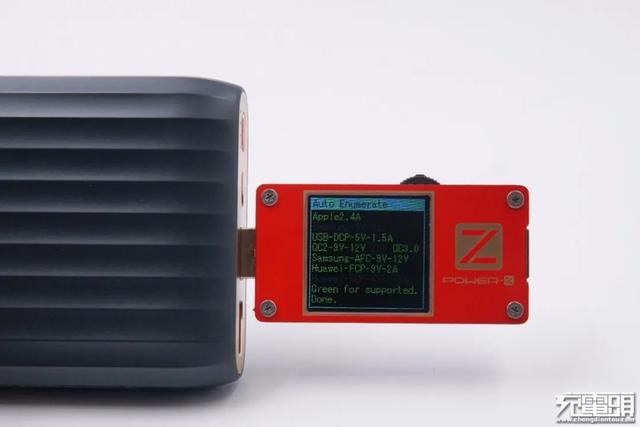

使用ChargerLAB POWER-Z KT001檢測發現兩個USB-A口輸出協議一樣。均支持Apple2.4A、DCP、QC2.0、QC3.0、AFC、FCP協議。
另外使用KT001檢測USB-C口輸出協議，顯示支持DCP、QC2.0、QC3.0協議。
除此之外，其PDO報文顯示USB-C口還支持USB PD3.0快充標準，具備5V2.4A、9V3A、12V3A、15V3A、20V2.25A五個固定電壓檔位。

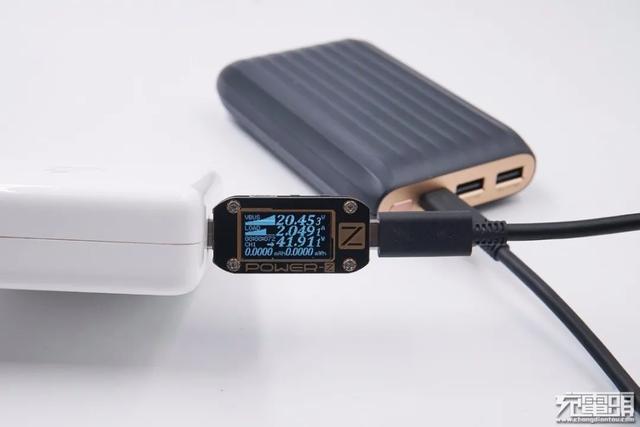

使用PD充電器為移動電源充電，功率為20.45V 2.05A 41.91W，成功握手20V電壓檔位，開啟PD快充輸入，符合參數中最大45W輸入功率的描述。

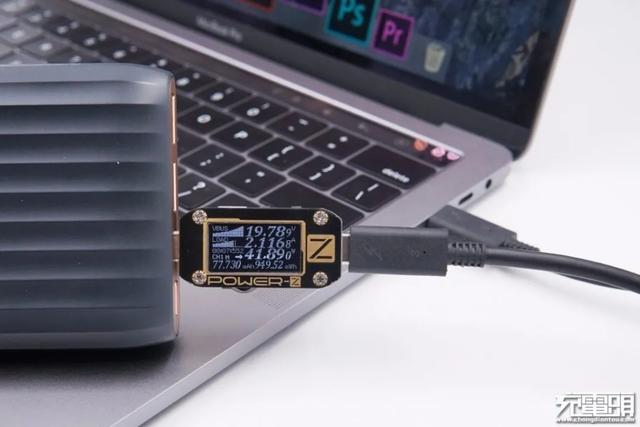

另外進行放電測試，使用USB-C為MacBook Pro充電，功率為19.78V/2.11A，41.89W，成功握手20V電壓檔位，開啟PD快充。

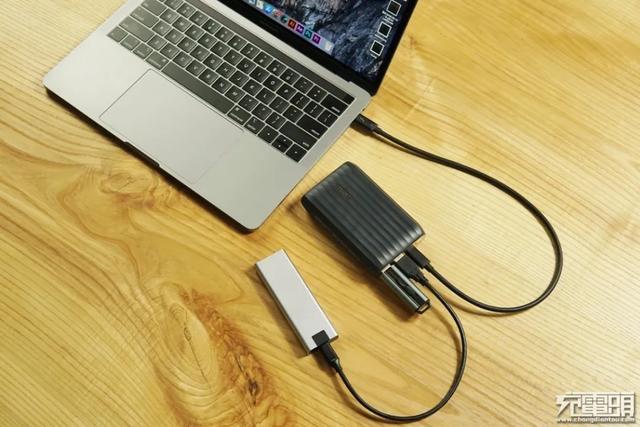

將移動電源充當擴展塢使用場景圖一覽，只需雙擊電源按鍵，即可開啟拓展塢模式。

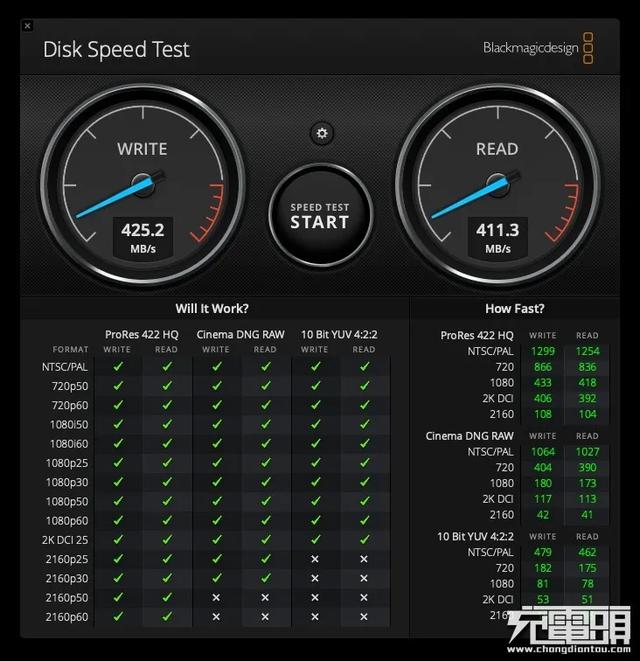

使用Disk Speed Test測試實際的讀寫速度，實測寫入速度為425.2MB/s，讀取速度為411.3MB/s，達到了USB3.0的數據傳輸標準。
二、征拓45W快充移動電源拆解

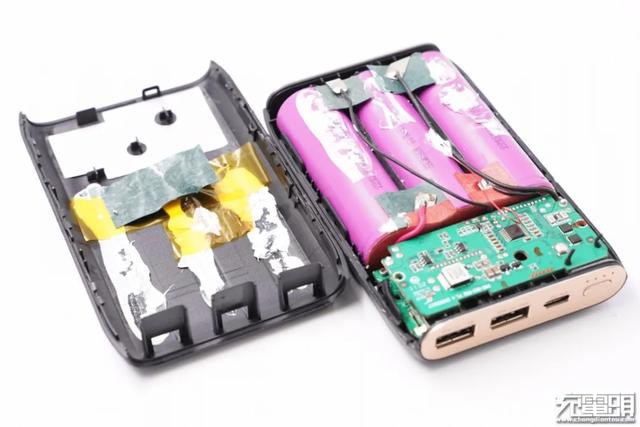

從側面將機身殼拆開，機身殼使用卡扣進行封裝，上面貼有導熱片、青稞紙和絕緣膠帶來幫助電芯加強絕緣。

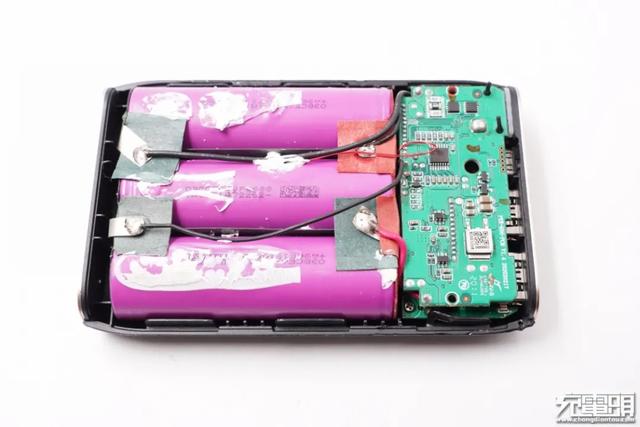

電芯上涂有硅膠進行固定，導線焊接處有青稞紙進行隔離絕緣。

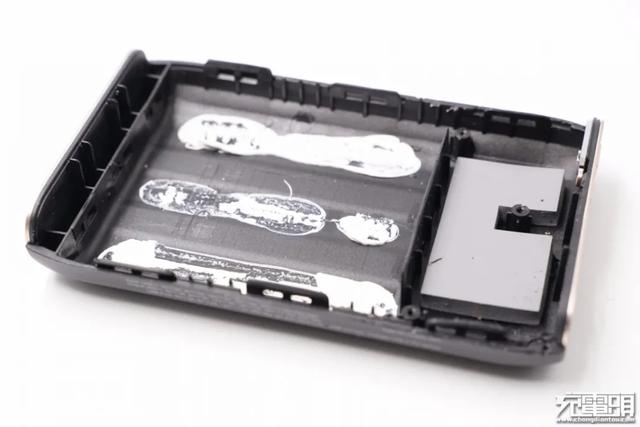

將電芯和PCB板取出，另一半機身殼上還設有隔離板并配備了大塊導熱墊來均勻散熱。

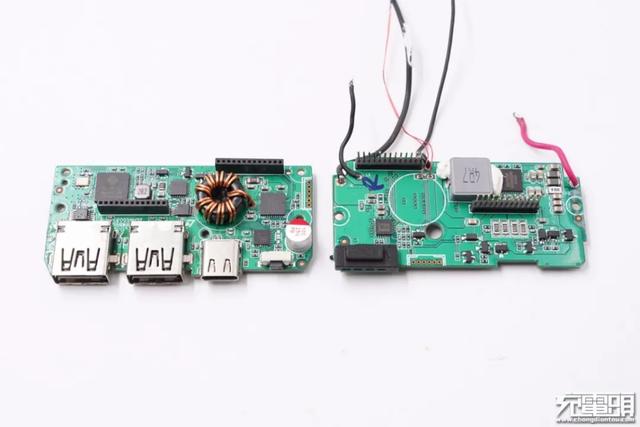

移動電源內部采用兩塊主板堆疊設計，經過對主板電路觀察分析發現，征拓2A1C 45W雙向快充移動電源在移動電源模式下，采用兩路獨立升/降壓三口輸出架構；而通過雙擊開關鍵可切換至擴展塢模式，進行USB數據高速傳輸。下面我們就對電路上的元器件進行詳細了解。
電芯以及保護電路分析：

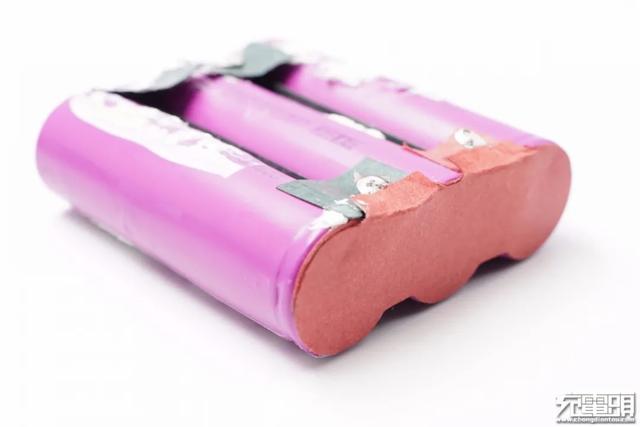

三顆電芯一端粘貼絕緣紙保護。
另一端使用鎳片點焊連接，三顆電芯串聯連接。這款移動電源采用21700電池，單節容量5000mAh。

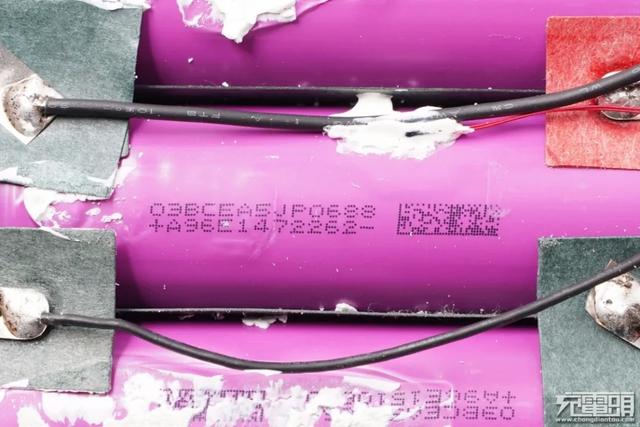

電芯上絲印特寫。

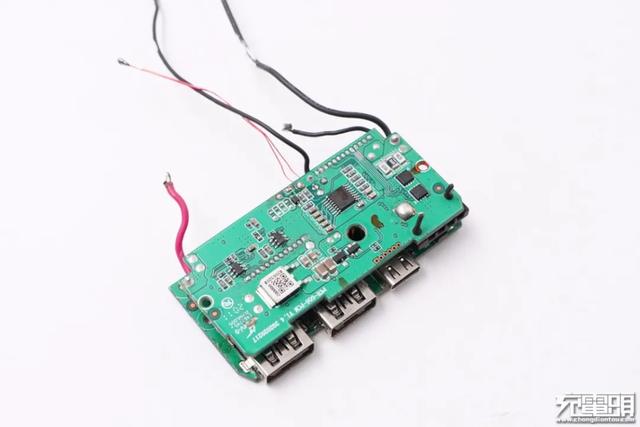

與電芯連接的主板背面一覽。

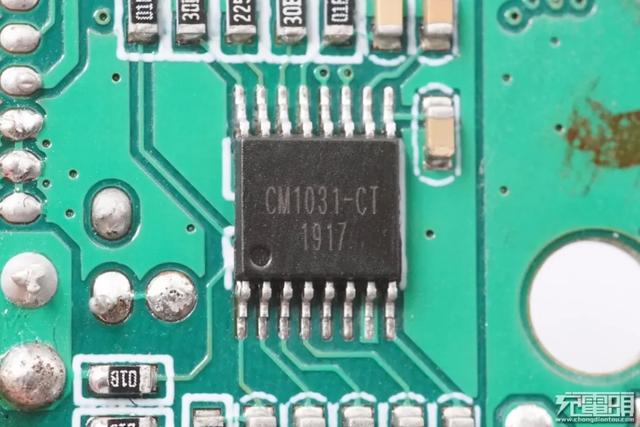

ICM創芯微CM1031-CT 3串可充電鋰電池保護IC。CM1031系列是一款專用于3串鋰電池或聚合物電池的保護芯片，內置有高精度電壓檢測電路和電流檢測電路，通過檢測各節電池的電壓、充放電電流及溫度等信息，實現電池過充電、過放電、放電過電流、短路、充電過電流、過溫等保護功能，可通過外接電容來調節過充電、過放電、過電流保護延時。

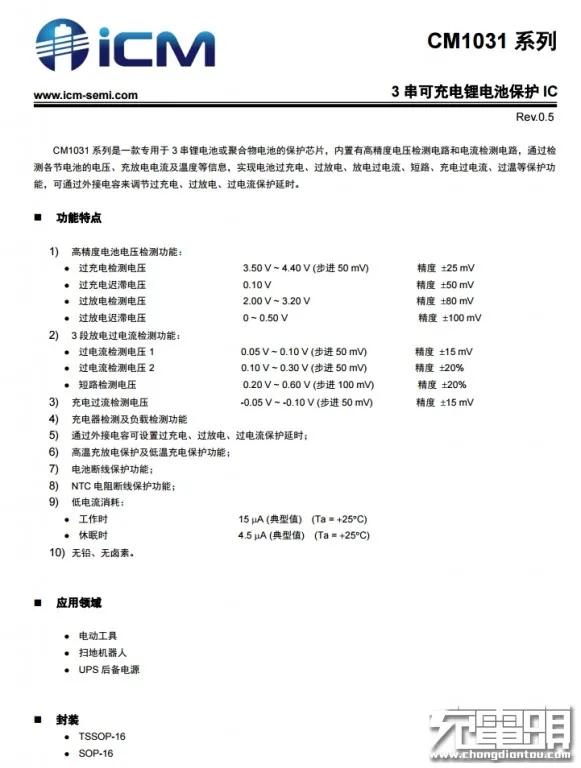

創芯微CM1031-CT資料信息。

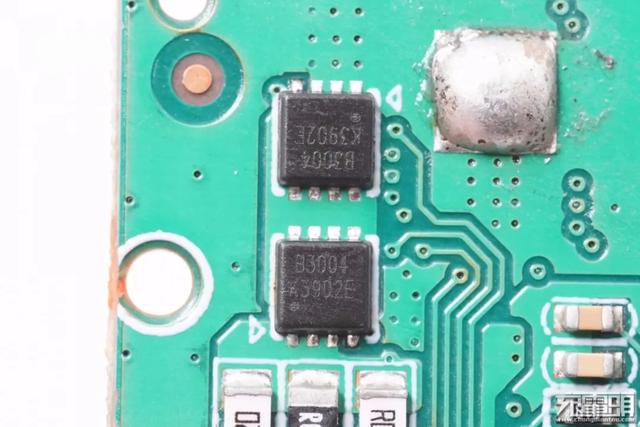

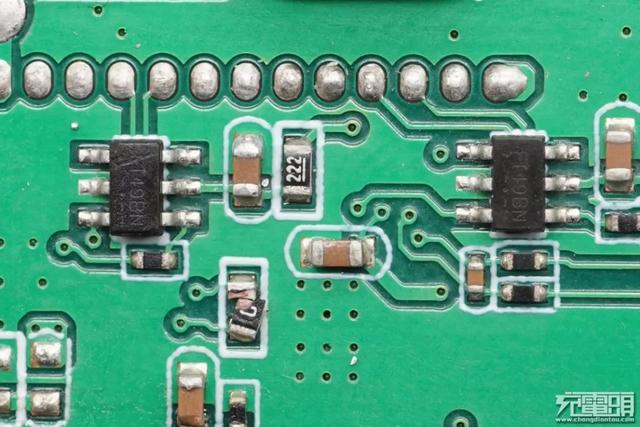

兩顆Fetek東沅FKBB3004 MOS管，NMOS，導阻8.5mΩ，用于電池組保護功能。

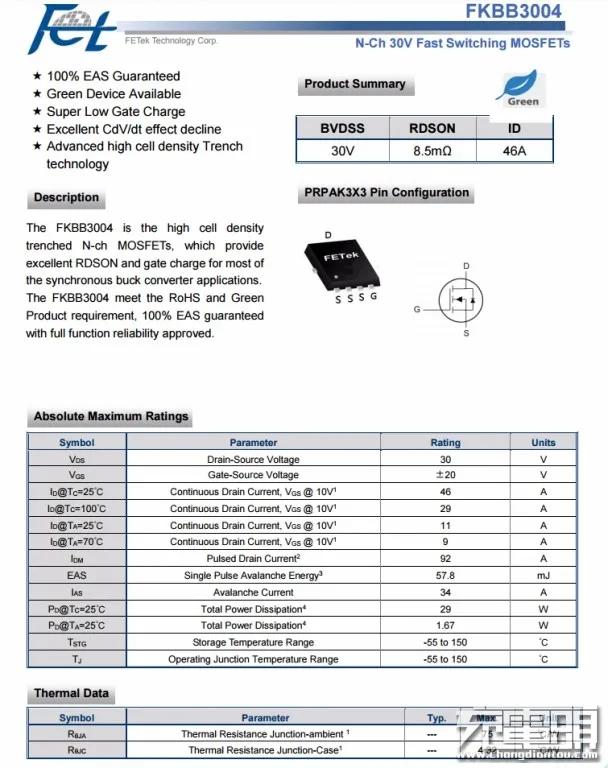

東沅FKBB3004詳細規格資料。
USB-A電路分析：

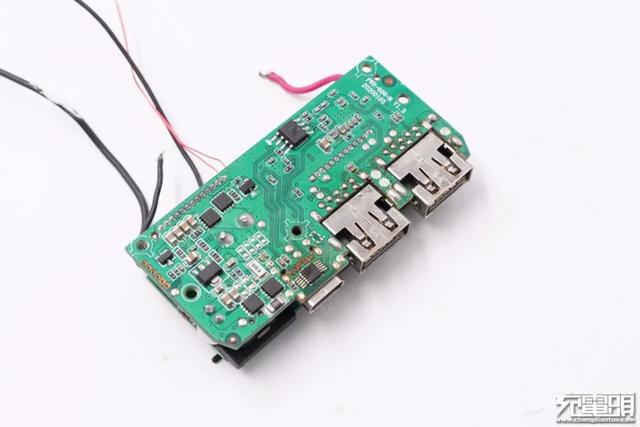

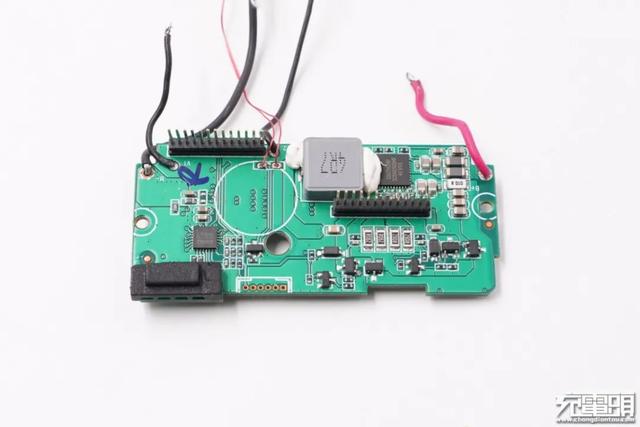

板子正面一覽，右側設有USB-A升降壓電路。

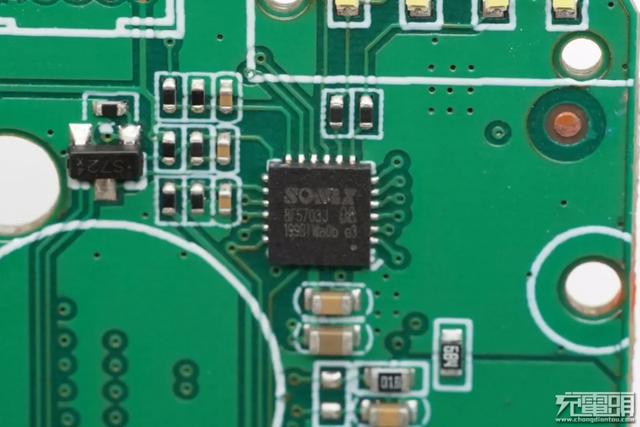

Sonix松翰SN8F5703 單片機，用于移動電源整機控制及保護功能。

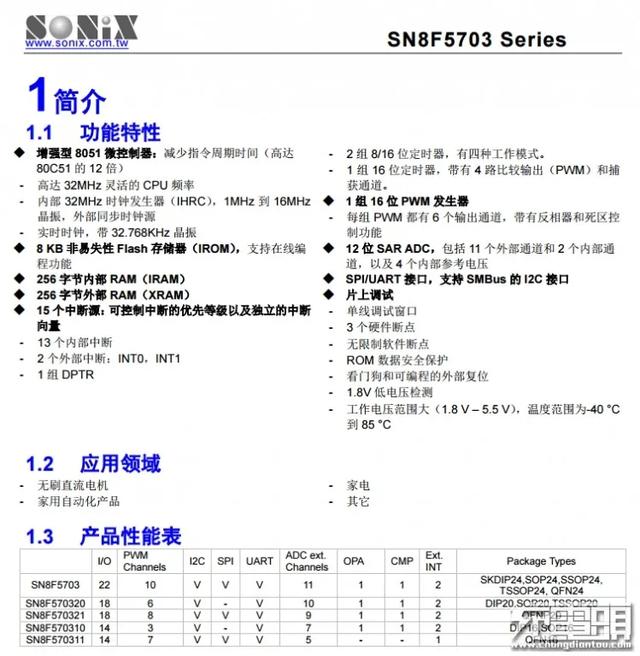

松翰SN8F5703資料信息。

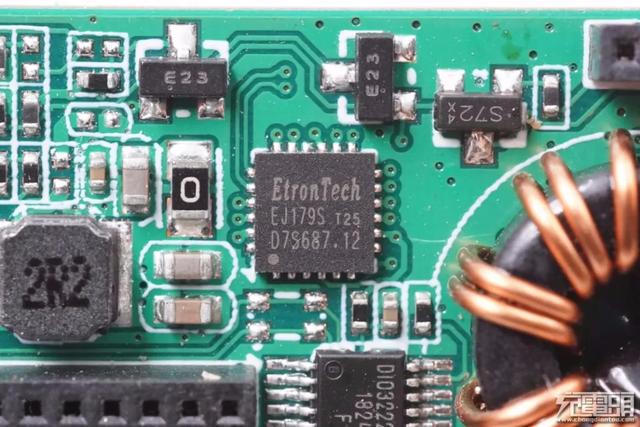

鈺創科技 EJ179S數據切換開關，內部集成數據開關和CC邏輯。

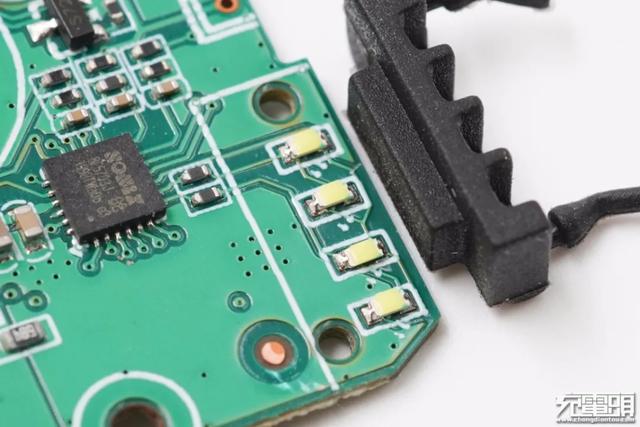

LED指示燈特寫，使用塑料框進行隔離，防止串光。

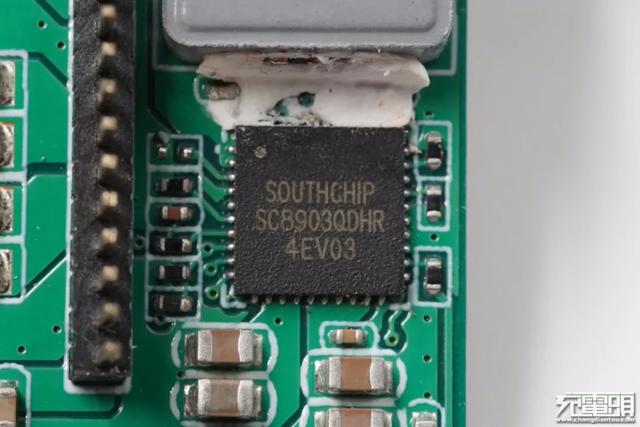

雙USB-A口升降壓輸出采用南芯半導體的同步降壓芯片SC8903。該芯片是一顆內部集成四管H橋的高效率同步升降壓轉換器，支持最高24V工作電壓，支持動態輸出電壓控制，開關頻率可調節，具有可編程的輸入和輸出電流限制，支持多種保護功能。

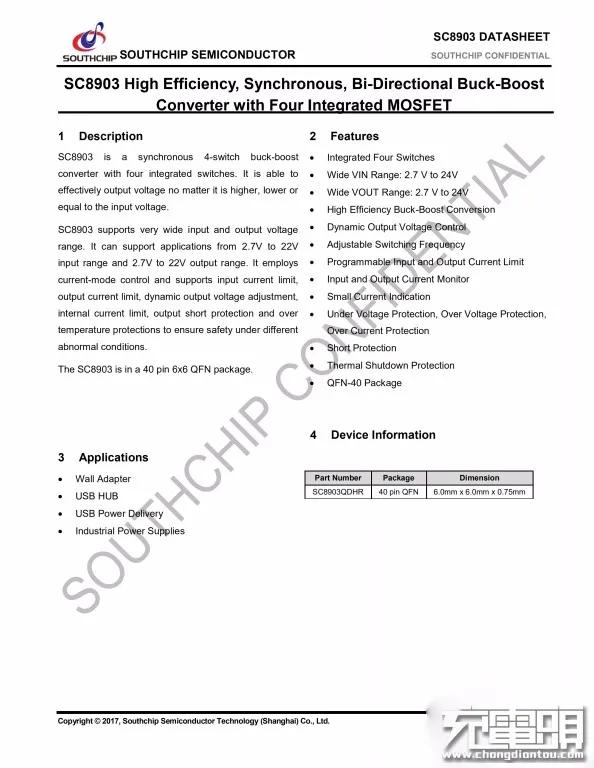

南芯SC8903規格資料。
充電頭網了解到，采用南芯SC8903的還有錘子20000mAh 45W雙向PD快充移動電源。此外南芯電源芯片可廣泛用于快充領域，并且已被ANKER PowerCore Fusion PD超級充、MOMAX 66W USB PD快充充電器、機基地48W 1A1C USB PD快充充電、勁電寶 45W 1C4A USB PD快充充電器、SlimQ 65W氮化鎵USB PD快充充電器等數十款產品采用。

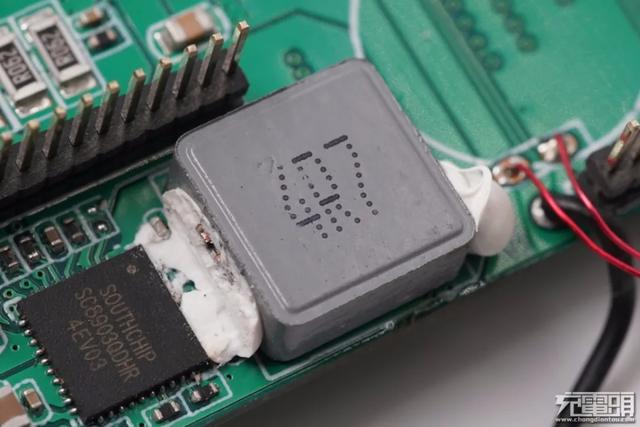

4R7電感特寫，用于SC8903升降壓，打膠固定。
兩個USB-A口的輸出協議芯片均采用天鈺FP6601Q。天鈺FP6601Q支持高通 QC3.0/2.0與華為FCP，通過監控USB D+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

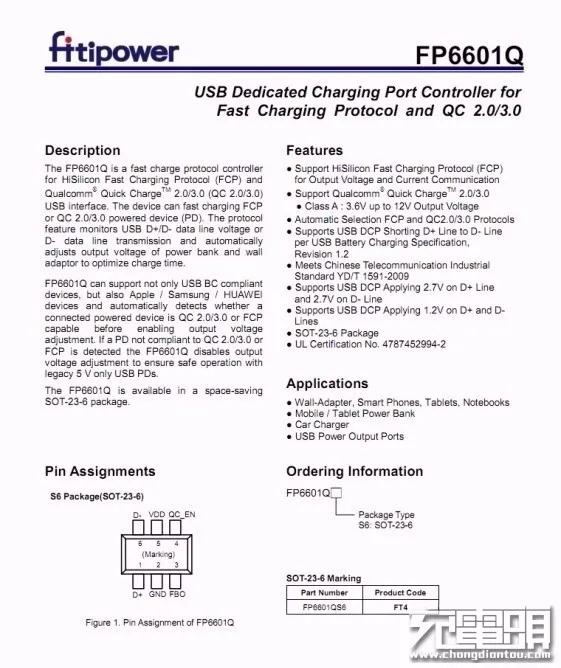

天鈺FP6601Q詳細規格資料。
據充電頭網了解，天鈺的快充協議芯片此前已被OPSO x DockCase 100W PD快充移動電源、錘子20000mAh 45W雙向PD快充移動電源、紫米10000mAh USB PD快充移動電源、努比亞紅魔10000mAh電競移動電源、小米45W USB PD移動電源3高配版、ZENDURE X6移動電源等數十款產品采用。

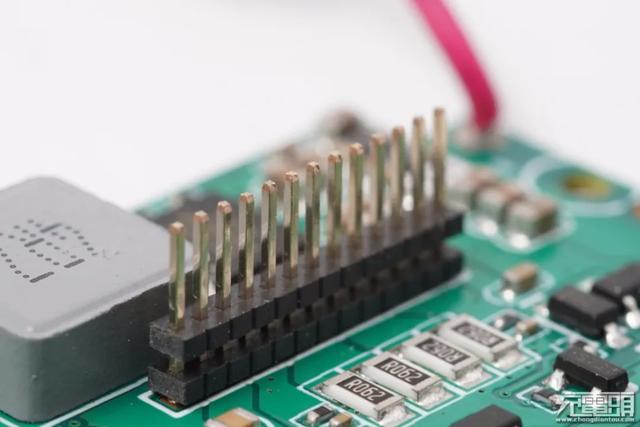

排針特寫。

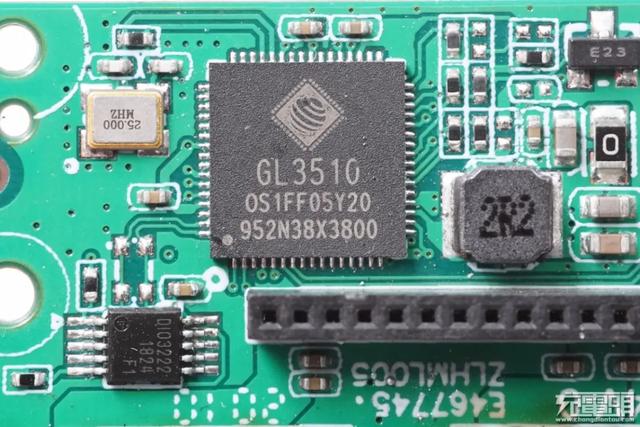

Genesys創惟GL3510是一款四端口，低功耗，可配置的集線器控制器。它符合USB 3.1規范。GL3510集成了GenesysLogic自主開發的USB 3.1 Gen 1超高速發送器/接收器物理層（PHY）和USB 2.0高速PHY。它支持超高速，高速和全速USB連接，并完全向后兼容所有USB 2.0和USB 1.1主機。GL3510內置5V至3.3V和5V至1.2V穩壓器，可節省客戶的BOM成本，并簡化PCB設計。
充電頭網了解到，創惟科技是蘋果原裝配件的芯片主力供應商，采用創惟芯片的產品還有蘋果iPad Pro專用USB-C to SD卡讀卡器、蘋果iPad Pro專用USB-C to SD卡讀卡器、蘋果USB-C 數字影音多端口轉換器（A1621）、蘋果最新USB-C數字影音多端口轉換器、紫米10號 Pro移動電源、綠聯USB-C多功能拓展塢2A1C等多款產品。

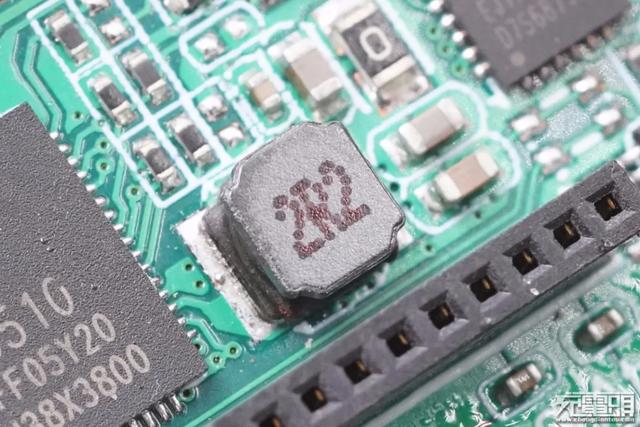

芯片外置2R2電感降壓。

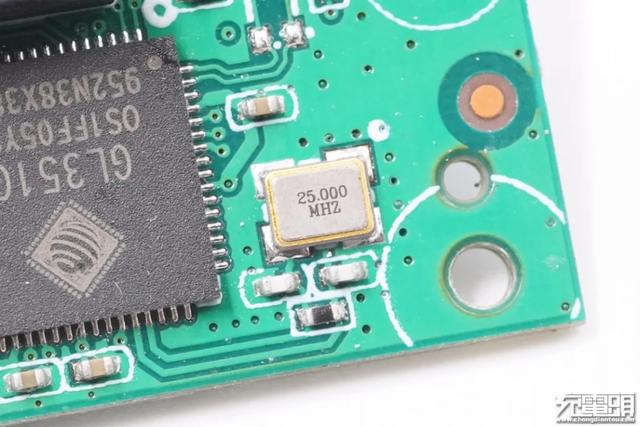

還有一顆25MHz時鐘晶振。

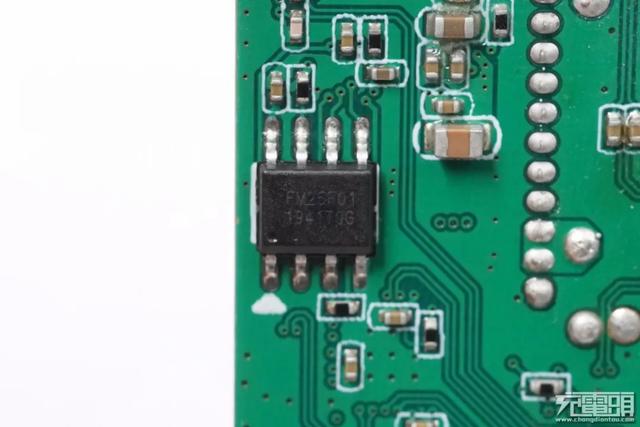

SPI NOR Flash，型號FM25F01，來自FM復旦微，用于集線器芯片存儲固件。

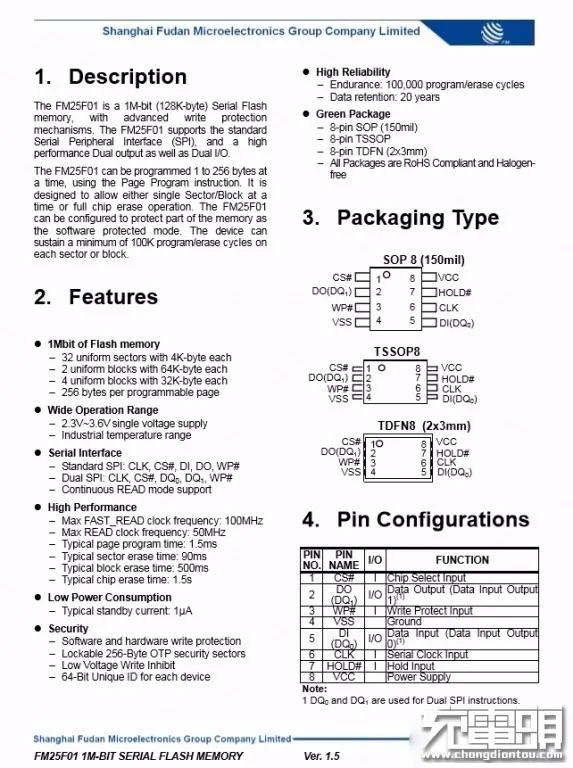

FM25F01詳細資料。

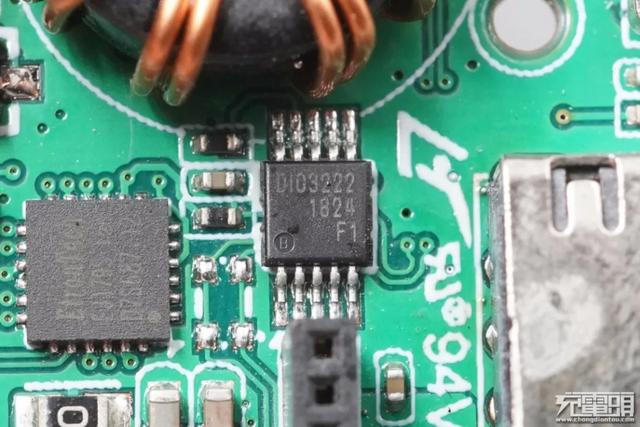

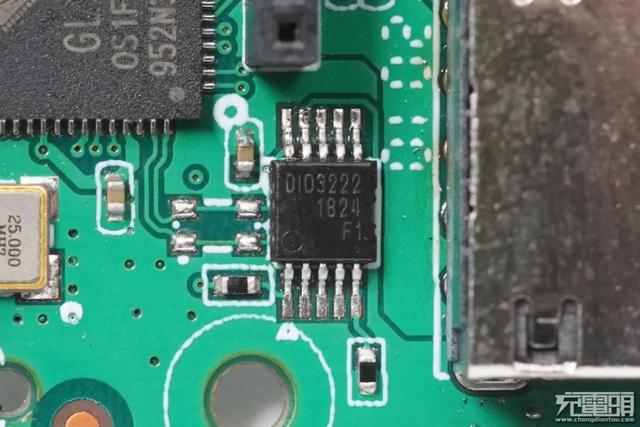

USB-A口輸出開關，Dioo帝奧微DIO3222A，MSOP10封裝，用于切換USB-A口數據腳用于快充還是傳輸數據。

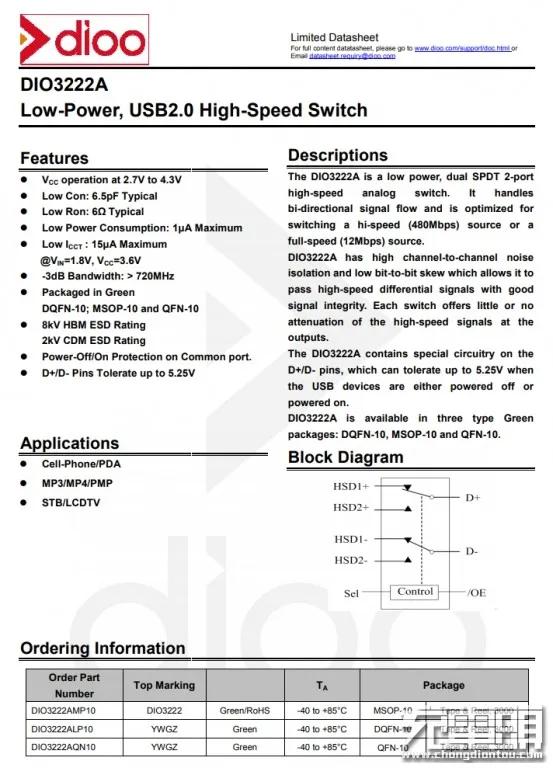

帝奧微DIO3222A資料信息。
另一個接口的USB開關也是采用的帝奧微DIO3222A。

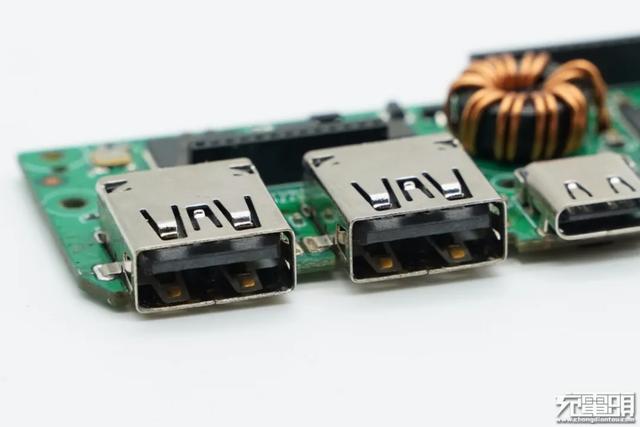

兩個USB-A母座特寫，沉板過孔焊接。
USB-C雙向快充電路分析：

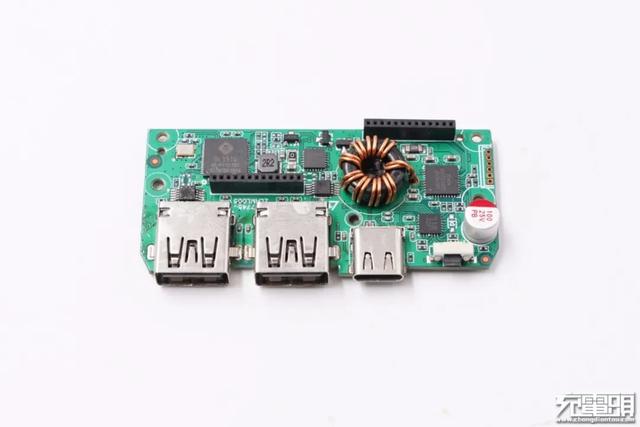

這塊板子的正面右側設有USB-C升降壓電路。
板子背面可以看到對應位置設有升降壓MOS和輸出保護管。

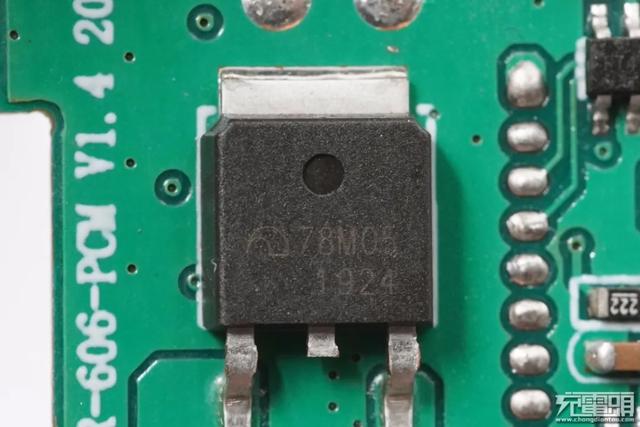

微盟 78M05 5V三端穩壓器。

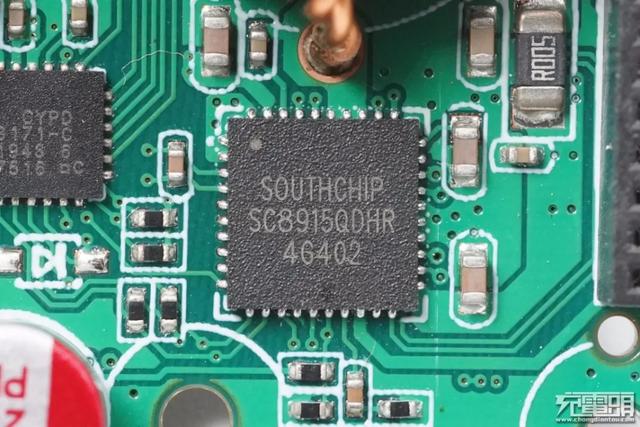

USB-C雙向升降壓芯片采用南芯SC8915。南芯SC8815升降壓電池充電器應用于1至6節電池，I2C可編程充電電流和充電電壓、可編程放電輸出電壓、可編程輸入/輸出電流限制；內置10 位 ADC；擁有欠壓保護，過壓保護，過流保護、短路保護和熱關斷保護等多種保護功能；芯片內置兩個開關管，外置兩個開關管組成H橋同步升降壓。單芯片完成充電/放電控制，支持各種電壓轉換。

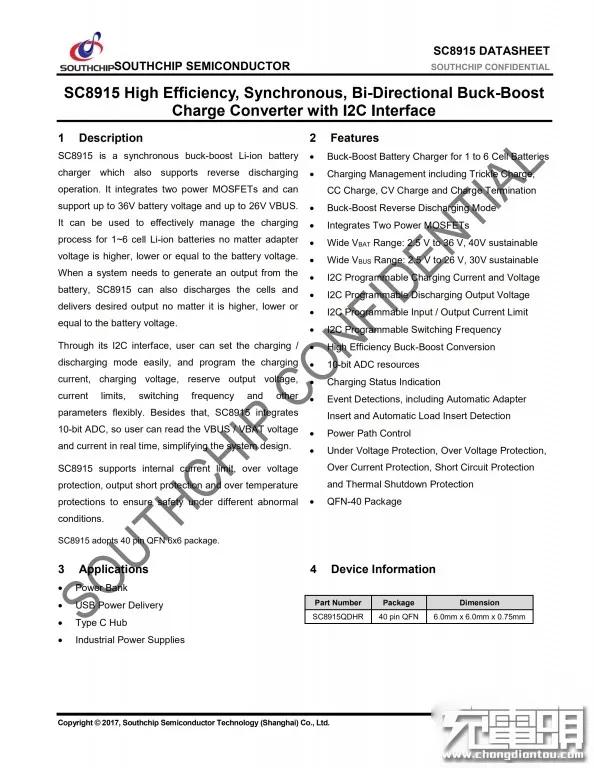

南芯SC8915資料信息。
充電頭網連接到，采用南芯SC8815的產品還有小米10000mAh移動電源 50W超級閃充版、thinkplus 14000mAh 45W PD快充移動電源、紫米10號 Pro移動電源OPPO 20W VOOC閃充移動電源、OPPO 50W快充移動電源（皮卡丘定制版）、HYPER JUICE 100W雙向USB PD快充移動電源等。

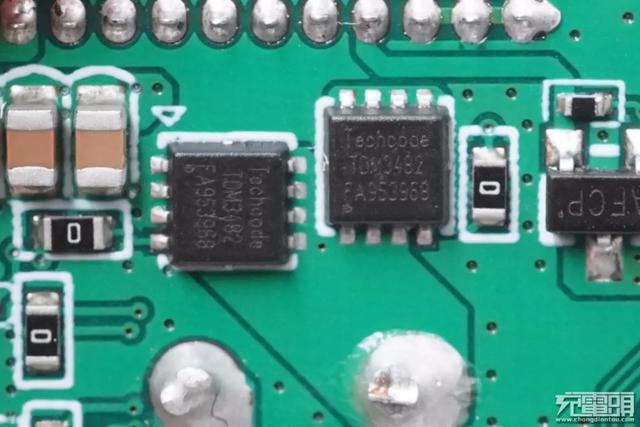

外掛兩顆泰德TDM3482 NMOS管，NMOS，耐壓40V，配合南芯SC8915，用于同步升降壓。

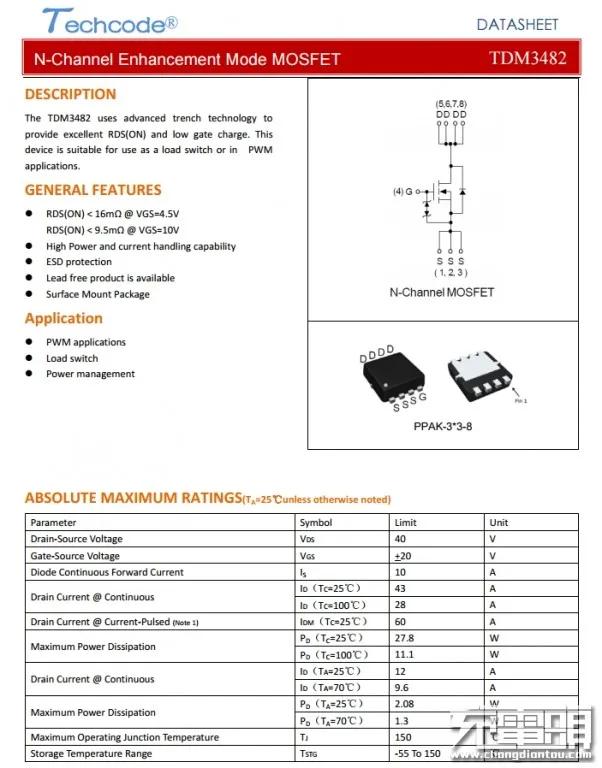

泰德TDM3482 詳細資料。

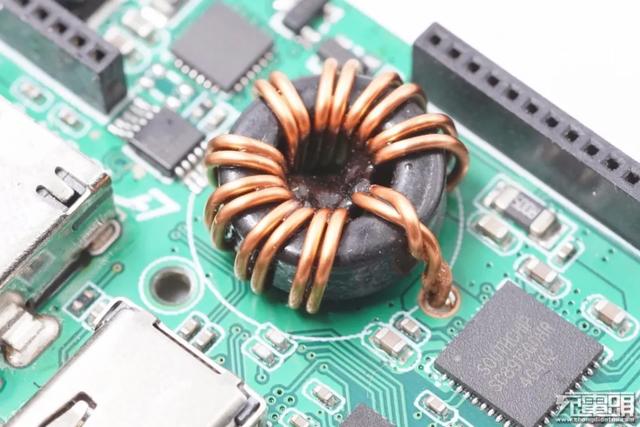

升降壓電感特寫，雙線并繞。

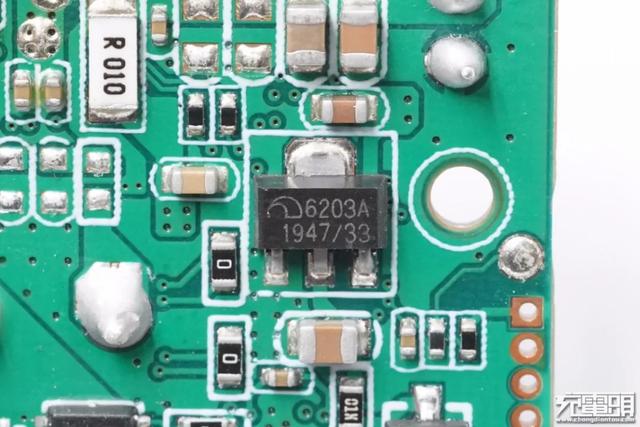

微盟ME6203A33 3.3V LDO。

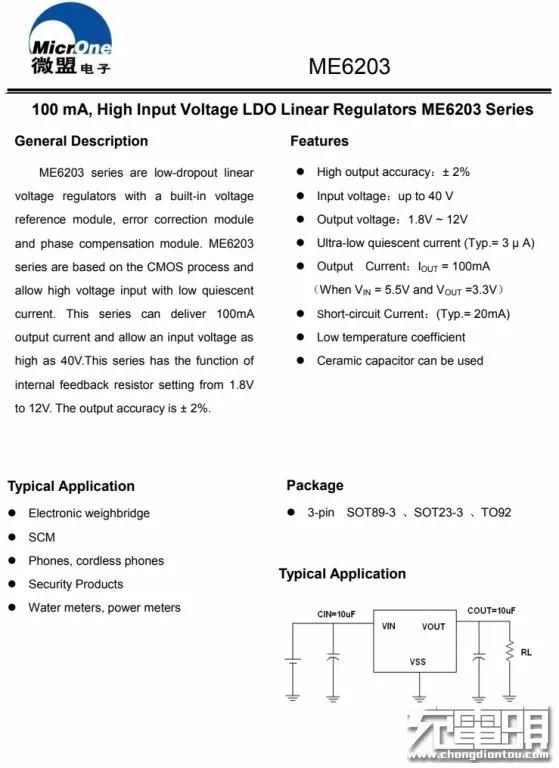

微盟ME6203 詳細資料。

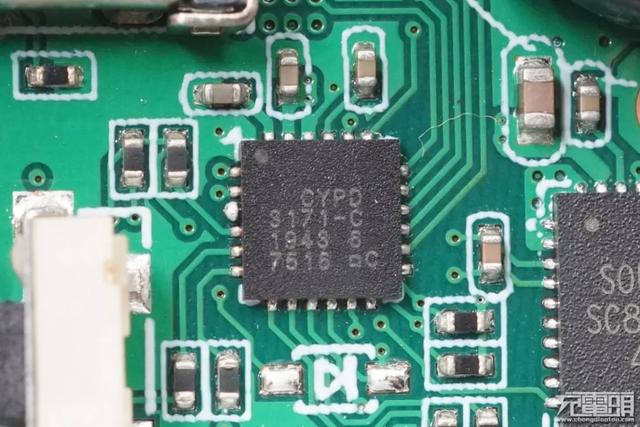

USB PD快充協議芯片采用賽普拉斯CYPD3171。CYPD3171為賽普拉斯第三代產品CCG3PA，其內建ARM Cortex-M0處理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充電協議。

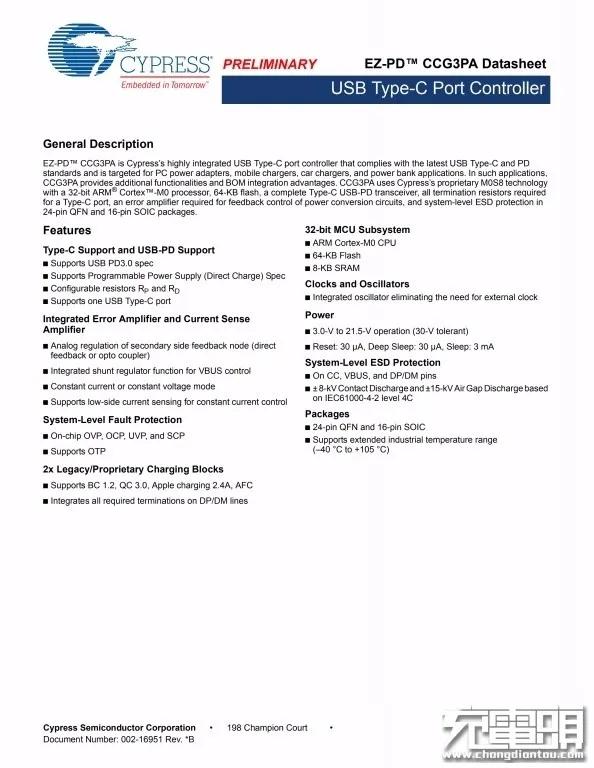

賽普拉斯CYPD3171規格資料。
充電頭網了解到，采用賽普拉斯CYPD3171快充協議芯片的產品還有ANKER 10000mAh移動電源A1235、HELPERS LAB 20000mAh 60W 雙PD+QC移動電源、thinkplus 14000mAh 45W PD快充移動電源、ANKER安克20000mAh雙向18W PD快充移動電源。同時，賽普拉斯是蘋果、華為、三星、小米等品牌的芯片供應商之一，芯片性能獲得客戶高度認可。

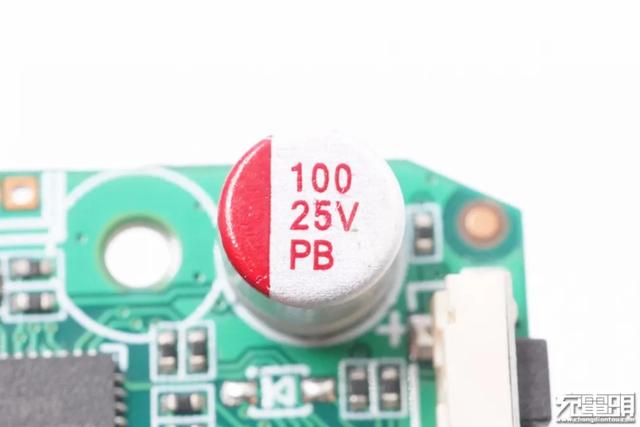

輸入輸出濾波固態電容，規格為25V 100μF。

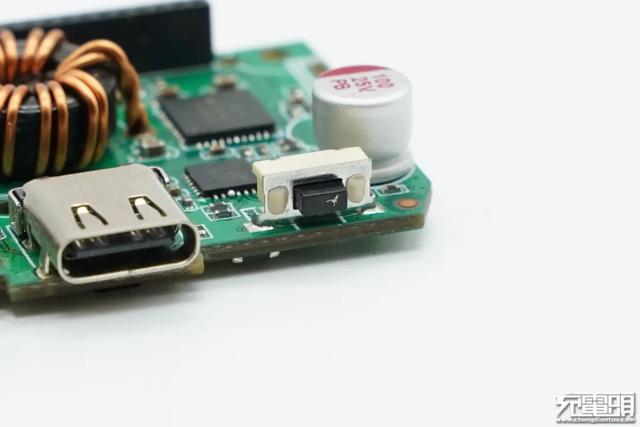

電源鍵貼片焊接。

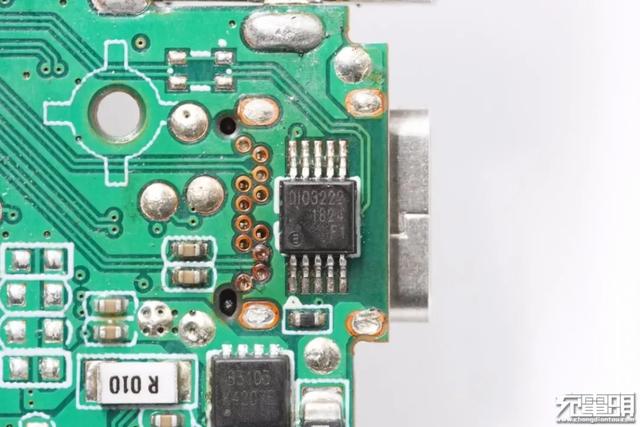

DIO3222A USB開關。

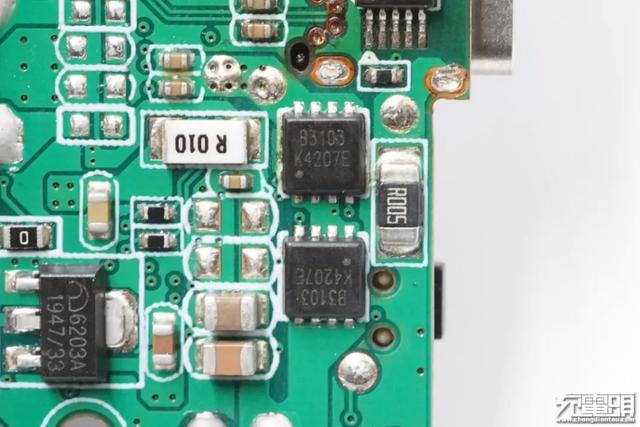

兩顆東沅FKBB3103，PMOS，耐壓30V，對向串聯，作為USB-C口充放電切換保護開關。

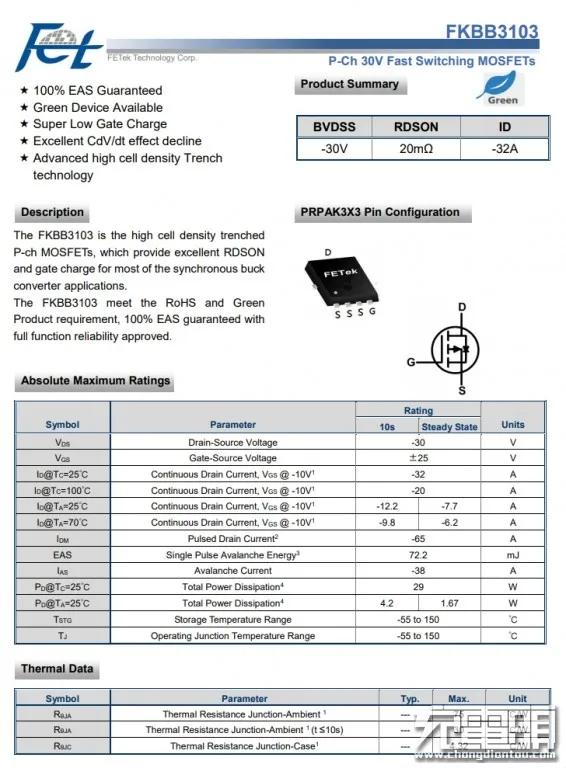

東沅 FKBB3103 詳細資料。

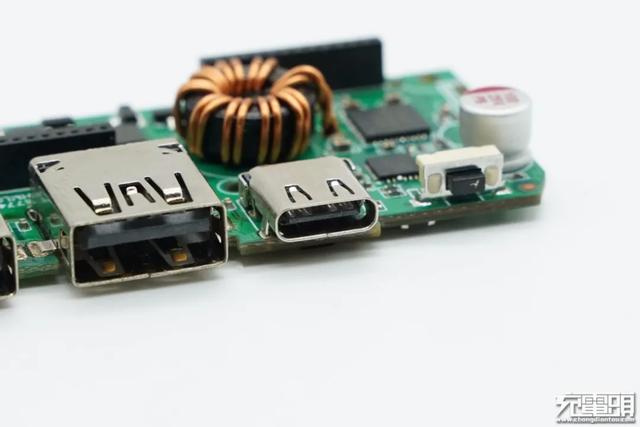

USB-C母座特寫。

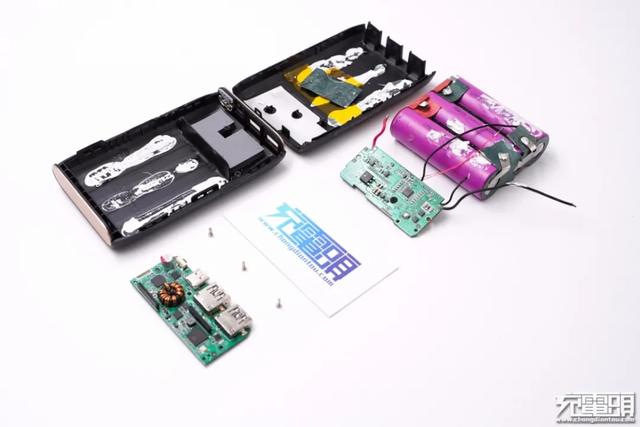

全部拆解完畢，來張全家福。
充電頭網拆解總結
ZENDURE征拓新款移動電源采用旅行箱造型設計，有著自己的獨特風格，區別于大眾產品。產品內置3節21700電池串聯，配備2A1C三個USB接口，快充協議方面支持PD、Apple2.4A、QC2.0、QC3.0、AFC、FCP等。此外USB-C口支持5V2.4A、9V3A、12V3A、15V3A、20V2.25A五個固定電壓檔位，支持最高45W雙向PD快充；另外兩個USB-A口既支持18W快充，又能進行數據高速傳輸。這款移動電源非常適合外帶出差辦公使用。
充電頭網通過拆解了解到，產品內部采用雙層主板堆疊設計。移動電源模式下采用兩路獨立升/降壓三口輸出架構。USB-C雙向快充口由賽普拉斯CYPD3171控制，通過南芯SC8915搭配泰德MOS管進行升降壓實現輸入輸出快充；兩個USB-A口采用南芯SC8903進行升降壓，由天鈺FP6601Q控制輸出。此外USB接口過孔焊接，電芯設有保護電路以及溫控，絕緣措施充足。
而經過雙擊電源鍵可以切換成擴展塢模式，三個接口都配有帝奧微DIO3222A數據切換開關，配合創惟GL3510集線器芯片實現USB Hub功能，整體設計用料扎實。
|
