為什么說電流檢測需要使用四腳開爾文連接的電阻?

ID:668004 · 發表于 2020-7-30 13:46

https://zhuanlan.zhihu.com/p/78121100

圖2為4腳結構的電阻，電流腳為I1和I2，電壓檢測腳為S1和S2。電流腳和電壓腳在電阻內部的同一區域上，這種結構的好處是在電流腳I1和I2與電壓檢測腳S1和S2之間的阻值相同。但缺點是在接觸點之間的TCR疊加到了電阻上，導致電阻的溫度系數變差。---------------這樣搞四個腳有什么軟用呢？既然兩組腳之間阻值相同。。。。

圖三為真正意義上的四腳開爾文連接，電流腳為I1和I2，電壓檢測腳為S1和S2。I1和S1，以及I2和S2在不同的觸點上，所以避免了觸點之間TCR的影響。這種結構在電流腳之間測得的阻值和電壓腳之間測得的阻值會有差異，但對檢測精度沒有影響。-------------------畫蛇添足，電阻有差異，檢測精度又沒有影響，這個樣的結構有何意義？

ID:401564 · 發表于 2020-7-30 15:37

對于阻值大的采樣電阻（0.1歐以上）而言，這影響并不大
但對于阻值很小，電流比較大的采樣電路阻而言，這個溫度的變化帶來的影響就很大了
一個這種電阻就是用康銅做的，阻值是很小的，而觸點卻不是康銅，電流經過的時候，溫度會上升，這樣就會影響到采樣電阻的阻值的，圖3就盡量避免這種問題的出現
這種溫度和阻值的變化是很小很小的，但它絕對是有變化和影響的，特別是在經過高精度的ADC轉換之后，數據差異很大的
當你使用0.01歐的采樣電阻去測量一個mA級別的電流的時候，你就會知道這個東西的重要性了
這種電路制造的時候就是很精密的，萬用表是測量不到的，而且，價格也是老高，一般都是30塊一個以上，中等的開爾文電阻估計都是上一兩百一個

ID:808485 · 發表于 2020-7-30 16:48

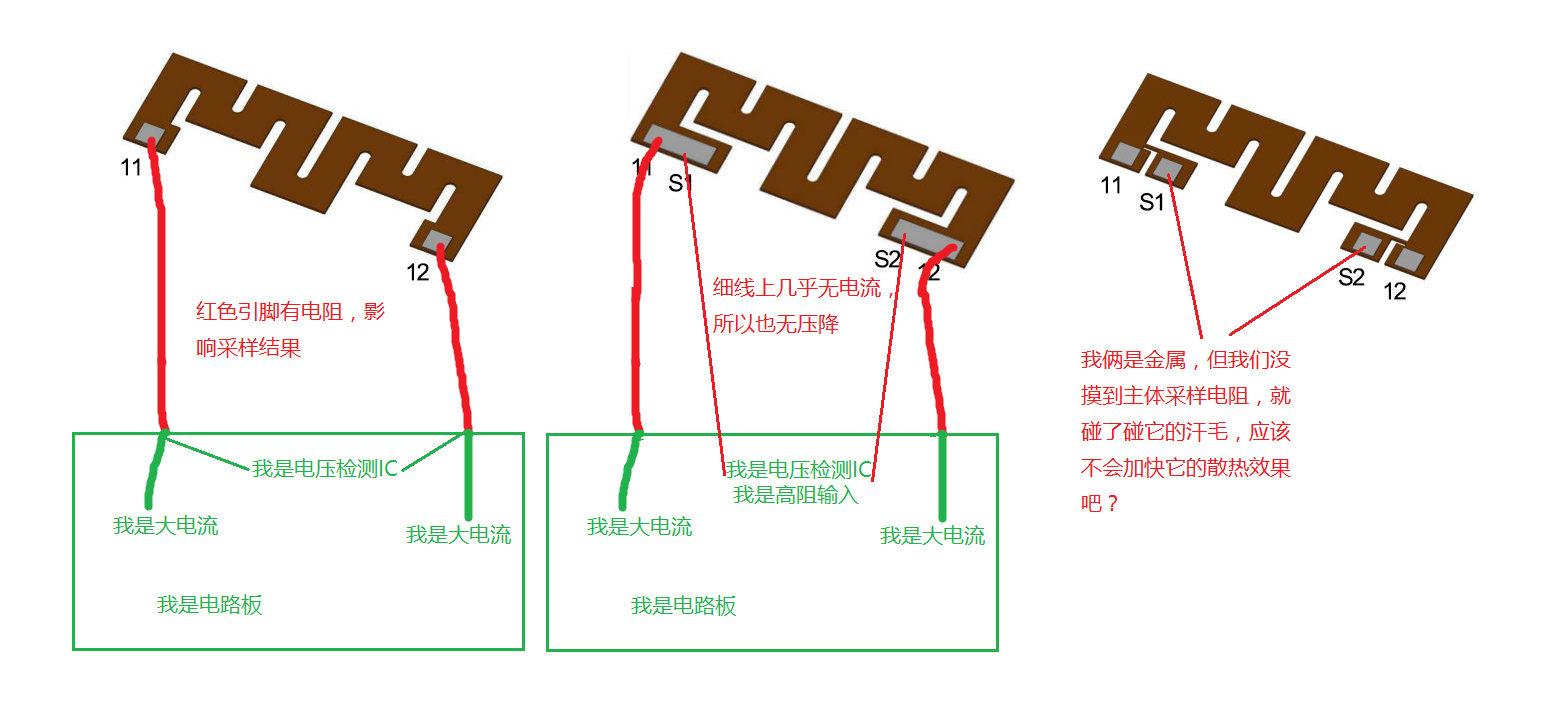

話不多說，直接上圖
