歐創芯OC5012內置 5A MOS 高端電流檢測降壓 LED 恒流驅動器

ID:808543 · 發表于 2020-7-27 16:47

概述
OC5012 是一款內置功率MOS開關降壓型高精度、高亮度LED 恒流驅動控制器。

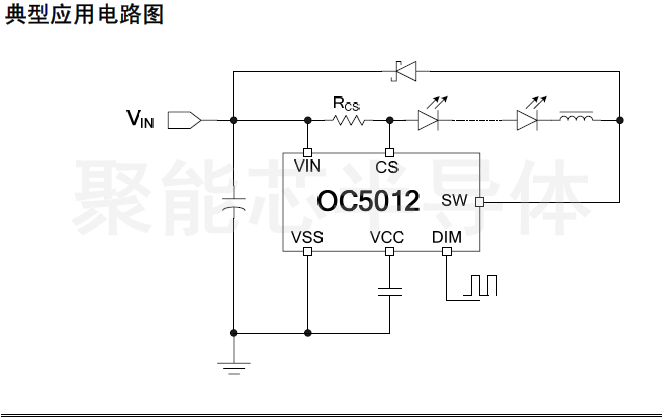

OC5012 通過一個外接電阻設定輸出電流，最大輸出電流可達2.2A；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過DIM 引腳實現輝度控制功能。系統采用電感電流滯環控制方式，對負載瞬變具有非常快的響應，對輸入電壓具有高的抑制比；其電感電流紋波為20%，且最高工作頻率可達1MHz。
OC5012 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V 到40V。
OC5012 內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。
OC5012 特別內置了一個LDO，輸出電壓為5.5V，最大可提供5mA 電流輸出。
OC5012 采用ESOP8 封裝。散熱片內置接SW 腳。
特點
◆最大輸出電流：2.2A
◆內置60V/70mΩ功率MOS
◆高效率：96%
◆高端電流檢測
◆最大輝度控制頻率：5KHz
◆滯環控制，無需環路補償
◆最高工作頻率：1MHz
◆電流精度：±3%
◆寬輸入電壓：5.5V~40V
◆過溫保護
◆低壓差工作時，可保持高穩定性
應用領域
◆建筑、工業、環境照明
◆MR16 及LED 燈
◆汽車照明 OC5012規格書.png
