搞DIY怎么能沒有電子假負載！自己動手用TL431+LM324制作一個！

ID:39072 · 發表于 2020-7-21 20:38

自己動手DIY一個電子假負載！壓縮包中含有原理圖 PCB文件說明！

制作出來的實物圖如下：

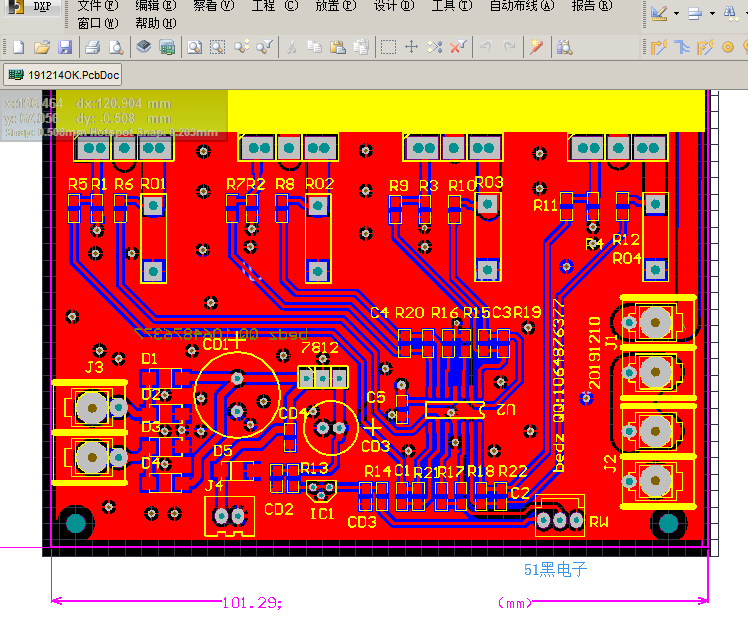

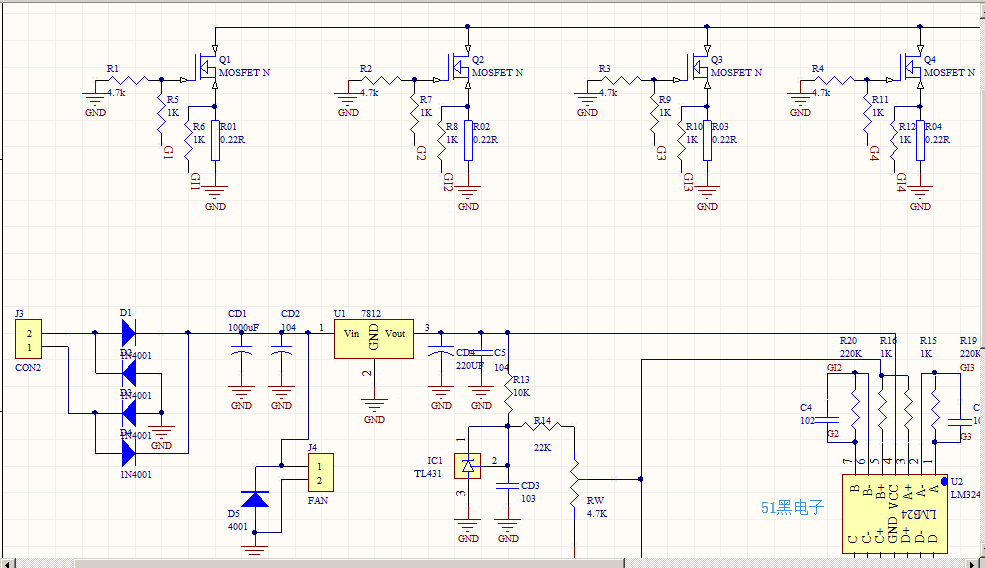

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

基本電路形式是TL431提供基準電壓，檢流電阻采用0.2歐康銅絲、運放誤差放大，與MOS管一起組成恒流電路。

1.使用4只T0-220封裝的MOS管（110N80 110A/80V）配CPU散熱器.

代換：型號75NF75 80NF70 HRF3250 IRF1010 IRF1405 047an08ao等等，也可用IRF 250 260等TO-247封裝管

2.板子用12V電源供。

3.散熱片和12V DC座負極不能同時與金屬外殼導通！

4.板子接數字雙顯表頭時表頭的供電細紅線接+12V細黑線不用接GND (接了電流不準）！

5.A+-接表頭的電流粗紅黑線V+接表頭的電壓測試細黃線，IN是測試輸入端，接紅黑測試端就是接被測電源。

6.功率管涂導熱硅脂直接擰緊到散熱片上，必須接好散熱器之后在上電調試！否則會高溫燒壞功率管！

注：被測電源的正負極一定不要接反，否則會燒壞擊穿MOS功率管！

R14換為15K-18K測試電流可增大至10A

注意可調電位器的接法！不要錯！

防反接：1.輸入端正極串接一個大電流二極管，如 20A10防反接二級管：

注：電壓表細黃線要接在二極管外側就是接被測電源正極。

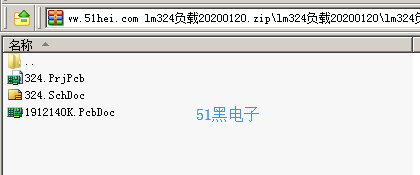

全部資料51hei下載地址：

lm324負載20200120.zip (549.3 KB, 下載次數: 92)

ID:104472 · 發表于 2020-7-21 22:03

要是能加個電流，電壓檢測顯示，就比較完美了、

ID:39072 · 發表于 2020-7-22 11:30

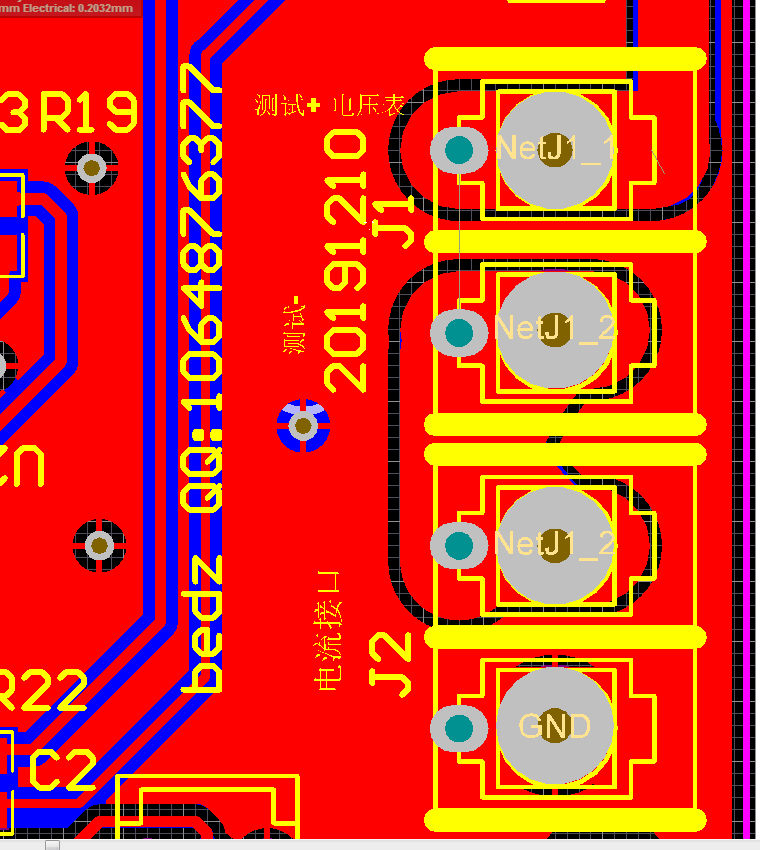

J1測試接口靠近康銅絲為正極 J2位置電流表接口

ID:867142 · 發表于 2020-12-25 11:21

功率怎么搞大一點？四個管只少要做到500-600W,還有就是如何增加恒壓功能？

ID:876149 · 發表于 2021-1-11 22:11

完美，謝謝

ID:876818 · 發表于 2021-1-12 16:43

最大多大電流，功率多大呀
