2.開發板功能測試所有軟件工具均在光盤資料Tools文件夾內。
調試串口為USB TO UART(CON24)。
2.1本測試程序實現的功能是：點亮底板LED和實現LED的流水燈狀態閃爍。按程序加載步驟加載LED.bit文件。
演示現象： 底板LED1～LED3做循環流水燈閃爍。 2.2 [url=]LED_CC[/url]——核心板LED流水燈測試
本測試程序實現的功能是：點亮核心板LED和實現LED的流水燈狀態閃爍。按程序加載步驟加載LED.bit文件。 演示現象： 核心板LED1、LED2做循環流水燈閃爍。 2.3 KEY——按鍵測試
本測試程序實現的功能是：實現按鍵控制核心板LED燈的亮滅。按程序加載步驟加載KEY.bit文件。 演示現象： （1） 按下SW1，點亮核心板LED1保持1S后熄滅； （2） 按下SW3，點亮核心板LED2保持1S后熄滅。 2.4 FAN——風扇功能測試
本測試程序實現的功能是：實現按鍵控制風扇的運行。按程序加載步驟加載fengshan.bit文件。 演示現象： 按下SW1，風扇停止運行，松開SW1，風扇運行； 2.5 UART——UART回環測試

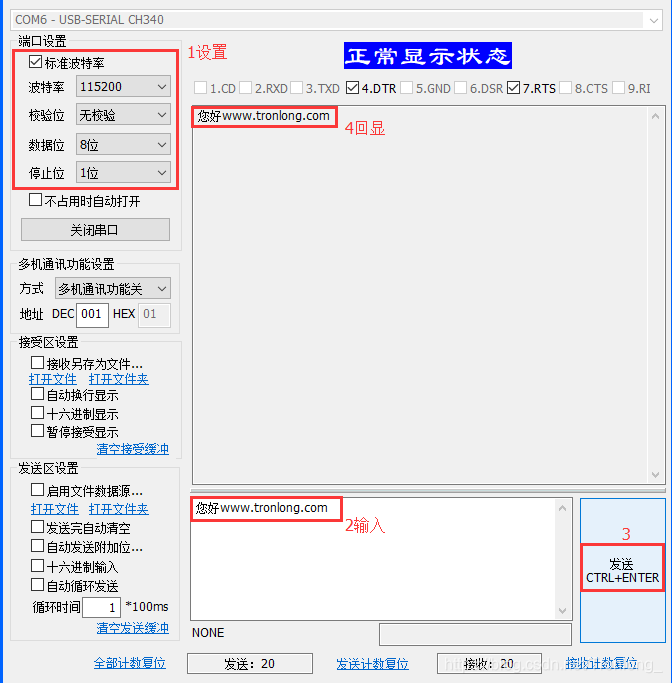

本測試程序實現的功能是：實現UART回環，使用波特率為115200。將開發板的串口和PC機連接，打開串口調試助手軟件（路徑為”光盤資料\Tools\SerialDebug.exe”）。按程序加載步驟加載uart_test.bit文件。 演示現象： （1） 在串口調試終端輸入字符，FPGA串口接收后返回，在接收端顯示，如圖所示：
圖 12

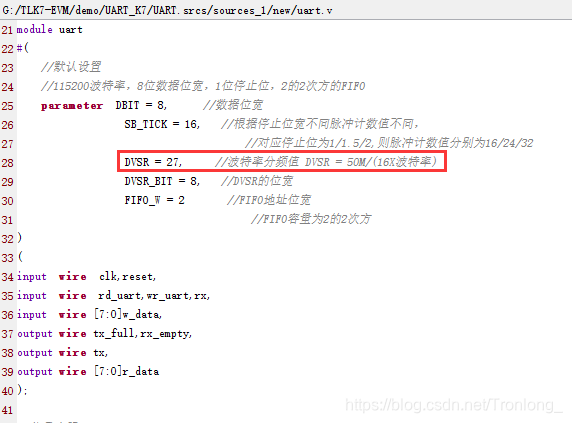

（2） 可在頂層通過修改參數直接修改串口波特率，如圖所示：
圖 13
2.6 EEPROM——IIC總線寫入和讀取測試
測試功能： 實現IIC總線底層的寫入和讀取操作。寫操作：由地址0開始向EEPROM中寫入了10個十六進制數據，分別是11、12、13、14、15、16、17、18、19和21；讀操作：由地址0開始從EEPROM中讀出24個數據（注：EEPROM中沒寫數據的地址，數據讀出為FF）。 測試步驟： 將開發板的串口和PC機連接，打開串口調試助手軟件。按程序加載步驟加載EEPROM.bit文件。 演示現象： 接收區選擇十六進制顯示，可以看到串口打印數據，如圖所示：
圖 14
2.7 DDR3——DDR3的讀寫測試

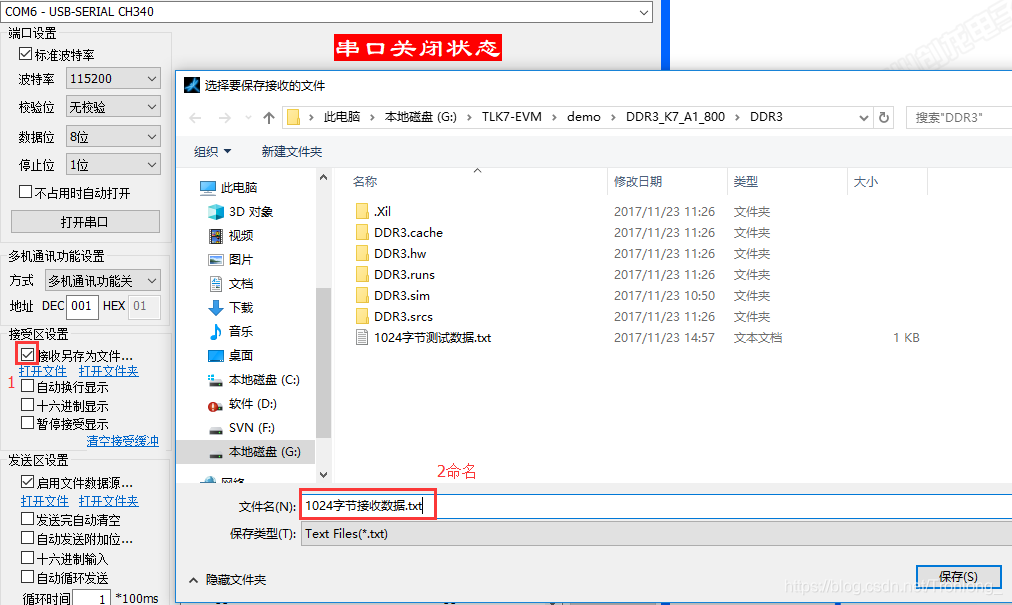

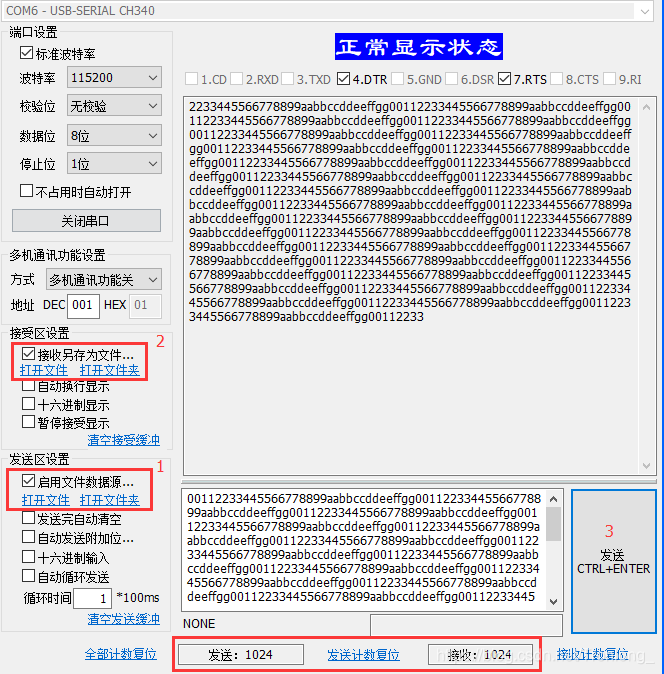

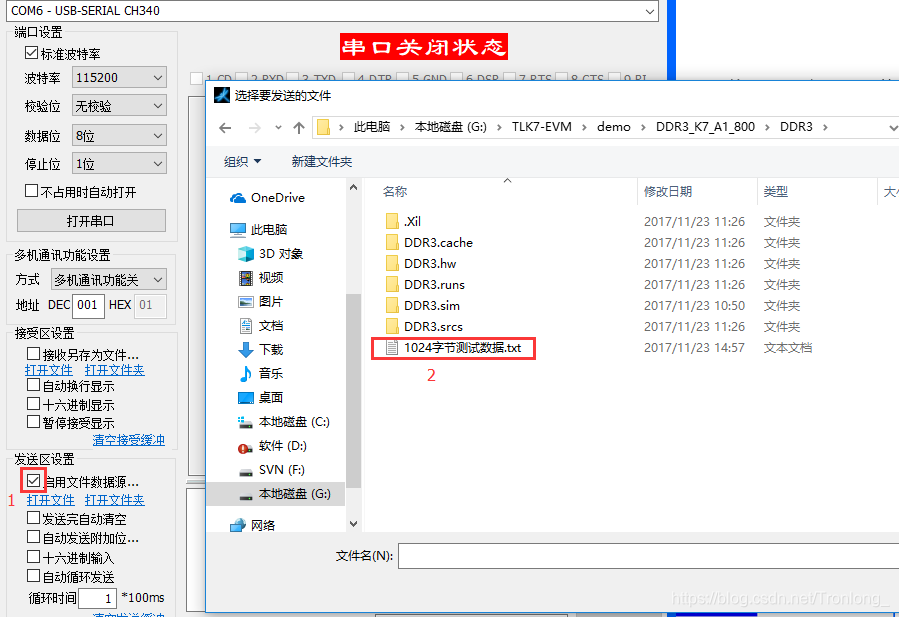

測試功能： 實現DDR3的寫入和讀取操作。寫操作：串口助手以文件方式發送1K個數據，FPGA接收并將數據寫入DDR3；讀操作：FPGA從DDR3讀取數據，并將1K個數據連續發送到串口，串口助手以文件方式保存數據。 測試步驟： 將開發板的串口和PC機連接，打開光盤下串口調試助手軟件。使用的開發板為標配時，加載DDR3_256M工程中的DDR3.bit，使用的開發板為高配時，加載DDR3_512M工程中的DDR3.bit。 演示現象： （1） 發送區勾選“啟用文件數據源”，然后選中測試文件“1024字節測試數據.txt”，接收區勾選“接收另存為文件”，命個名“1024字節接收數據.txt”，點保存。然后點擊發送，可以看到串口打印數據，如圖所示： 備注：測試文件需自行新建，里面輸入1024字節數據，命名“1024字節測試數據.txt”，接收文件自動生成，命名“1024字節接收數據.txt”，文件路徑根據實際需求保存，本文保存在DDR3例程文件夾下。
圖 15
圖 16
圖 17

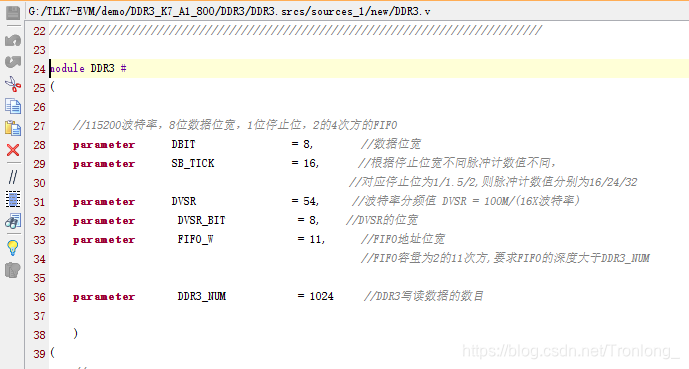

（2）可在頂層通過修改參數直接修改DDR3通信頻率，如圖所示：
圖 18
2.8 XADC——XADC功能測試

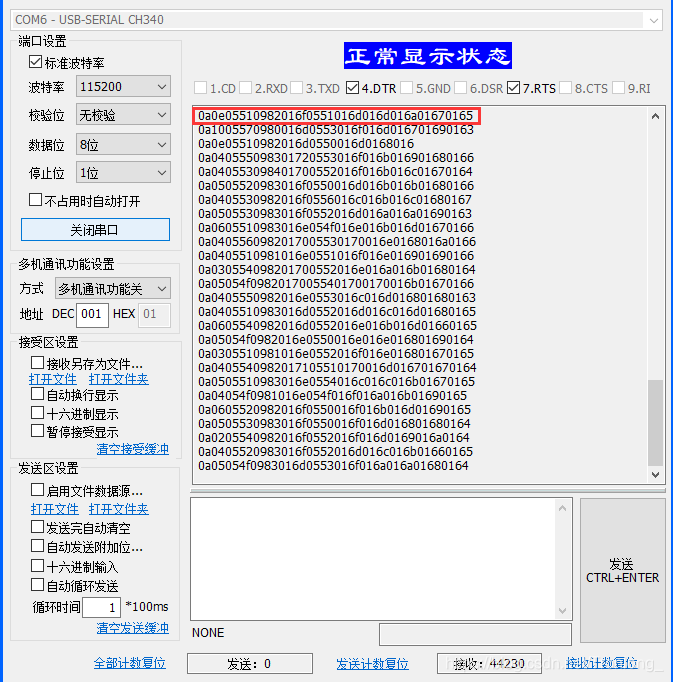

測試功能： 實現XADC十個AD通道的讀取過程。讀取的AD值分別是溫度值、VCCINT電壓、VCCAUX電壓、VP/VN專用通道電壓、VCCBRAM電壓、輔助通道AUX0電壓、輔助通道AUX1電壓、輔助通道AUX2電壓、輔助通道AUX3電壓、輔助通道AUX8電壓（注：專用通道，輔助通道板子上都沒有加輸入，電壓應該都是約0V）。 測試步驟： 將開發板的串口和PC機連接，打開串口調試助手軟件。按程序加載步驟加載xadc_uart_tx_top.bit文件。 演示現象： （1） 每隔200ms，串口打印各通道的對應值，如圖所示：
圖 19

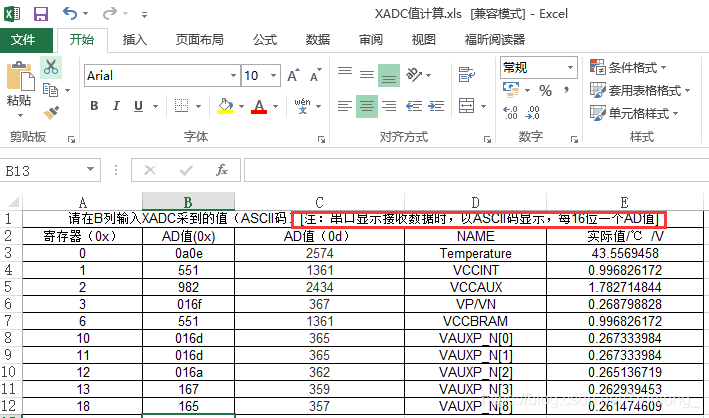

（2） 將XADC采到的數據填入“XADC值計算.xls”，該表在XADC工程目錄下，即可自動算出對應的溫度及電壓。
圖 20
（3） 專用通道VP/VN、輔助通道AUX0、輔助通道AUX8可測0-1V電壓。原理圖如下：
圖 21
|
