c51單片機+DIY電路每5分鐘顯示一次時鐘 源程序

[復制鏈接]
ID:795193 發表于 2020-7-12 10:59 | 顯示全部樓層 |閱讀模式
以下時部分程序，謝謝。

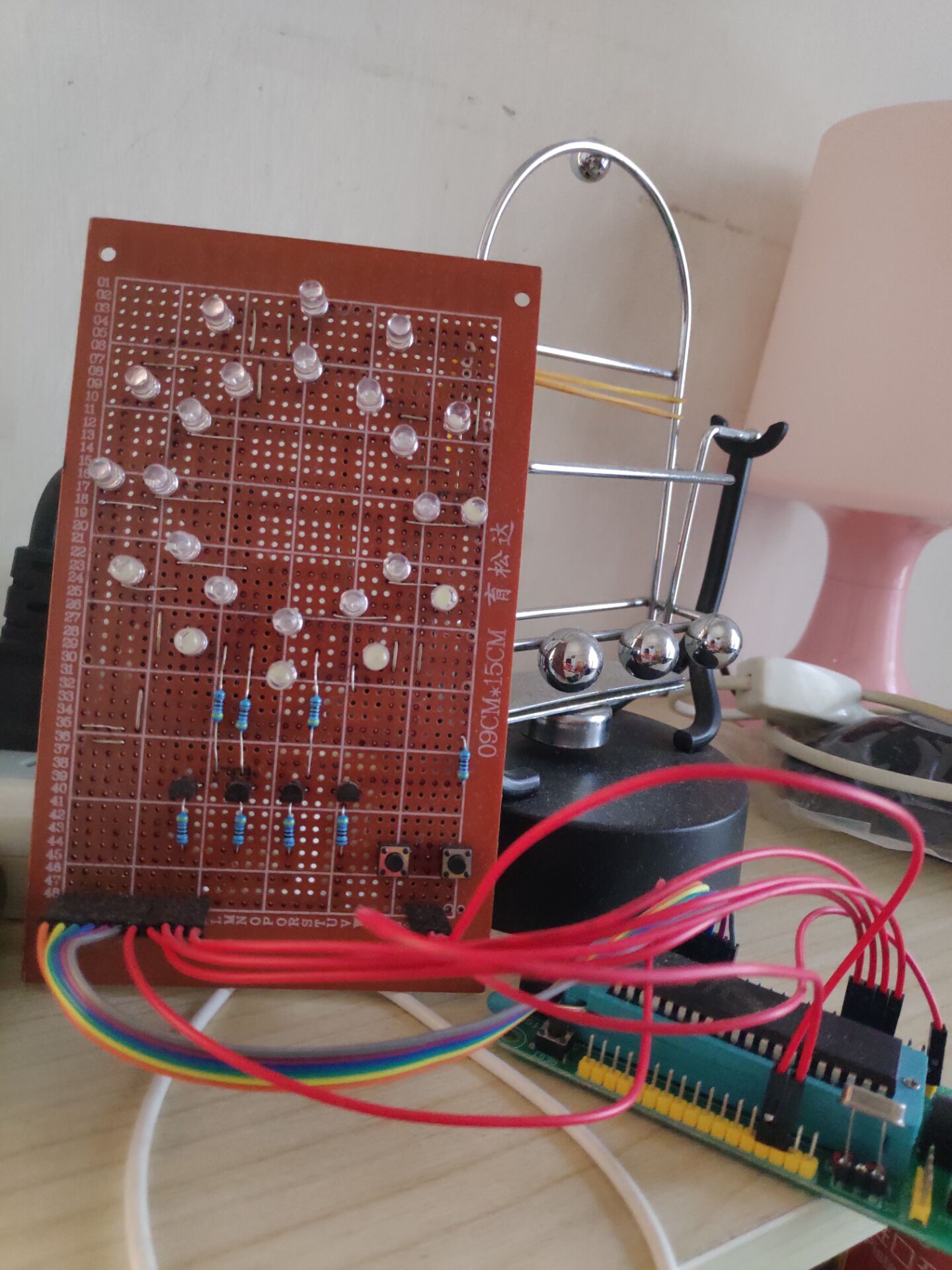

制作出來的實物圖如下：

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include "reg52.h"                                //單片機頭文件
  2. #define uchar unsigned char        //定義uchar 代替 unsigned char
  3. #define uint unsigned int
  4. sbit shi=P0;
  5. sbit fen=P2;        //位定義
  6. sbit fenn=P1;
  7. sbit k1=P3^4;
  8. sbit k2=P3^5;
  9. sbit k3=P3^6;
  10. sbit k4=P3^7;
  11. void display(uchar a0,uchar a1,uchar a2,uchar a3,uchar a4,uchar a5);                  //函數聲明
  12. //void delay(uchar mss);
  13. //修改了數組的值
  14. uchar code tab1[]={0x20,0x30,0x38,0x3c,0x3e,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f};
  15. uchar code tab2[]={0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x03,0x07,0x0f,0x1f,0x3f};
  16. //uchar code tab3[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f};
  17. //uchar code tab4[]={0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x30,0x38,0x3c,0x3e,0x3f};
  18. uchar code tab3[]={0x20,0x10,0x08,0x04,0x02,0x01,0x00,0x00,0x00,0x00,0x00,0x00};//數組顯示
  19. uchar code tab4[]={0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02,0x04,0x08,0x10,0x20};

  21. //uchar code tab1[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f};
  22. //uchar code tab2[]={0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x30,0x38,0x3c,0x3e,0x3f};
  23.     //uchar code tab3[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f,0x3f};          去除的
  24.     //uchar code tab4[]={0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x30,0x38,0x3c,0x3e,0x3f};          去除的
  25. //uchar code tab3[]={0x01,0x02,0x04,0x08,0x10,0x20,0x00,0x00,0x00,0x00,0x00,0x00};//數組顯示
  26. //uchar code tab4[]={0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x10,0x08,0x04,0x02,0x01};
  27. uchar ms=0,mg=0,fs=0,fg=0,ss=0,sg=0,m=0,f=0,s=0,ff=0,hf=0,fff=0;//定義變量



  31. char led[4]={0};  //顯示數組,修改

  33. void delay(int i)    //延時函數
  34. {
  35.         while(i--);
  36. }

  38. void led4(void)    //顯示函數
  39. {
  40.         char i;
  41.         for(i=0;i<4;i++)      //4位
  42.         {
  43.                 P0=~led[i];       //送段碼 P2,P0對換了
  44.                 P2=~(0x01<<i);    //送位碼
  45.                 delay(100);       //延時
  46.                 P0=0xff;          //關閉顯示
  47.                 P2=0xff;          //關閉顯示
  48.         }
  49. }

  51. char k,kk; //循環次數
  52. long n;  //移位
  53. int h;        //另外一個定時變量
  54. main()
  55. {
  56.         TMOD=0x01;
  57.         TH0=(65536-45872)/256;
  58.         TL0=(65536-45872)%256;
  59.         EA=1;
  60.         ET0=1;
  61.         TR0=1;
  62.         while(1)

  64.         {
  65.                 led4();                                                                                                                                             //調用顯示函數
  66.                    if(k1==0)                                                                 //按鍵k1為低電頻
  67.           {
  68.              delay(40);                                                                //延時去抖
  69.              if(k1==0)                                                                 //判斷k1是否按下
  70.                   {
  71.                    while(k1!=1);                                                                                                           //等待按鍵釋放
  72.                    ff++;                                                                                                                           //ff,5分鐘自加
  73.                                    fff++;                                                              //fff也自加                                                                            //秒置0
  74.                    if(ff==12)                                                         //ff夠12，自動置0，小時自加1
  75.                    {
  76.                       ff=0;
  77.                                           m=0;
  78.                                           h++;
  79.                                           hf++;
  80.                                           if(h==11)
  81.                                           {h=0;}
  82.                    }
  83.                         }
  84.                         }

  86.               if(k2==0)                         //按鍵k2控制加1小時
  87.            {
  88.              delay(40);
  89.              if(k2==0)
  90.                   {
  91.                    while(k2!=1);
  92.                     h++;
  93.                                         hf++;
  94.                                         m=0;
  95.                    if(h==11)
  96.                    {
  97.                     h=0;
  98.                    }
  99.                   }

  101.           }
  102.                 if(fff==1)                //把fff清0返回5分鐘后的效果
  103.                 {
  104.                         fff=0;
  105.                         led[0]=tab1[k];
  106.                         led[3]=tab2[k];
  107.                         k++;
  108.                         if(k>11) k=0;
  109.                         }

復制代碼


/////////////////////////////


全部資料51hei下載地址：
5分鐘時鐘項目.rar (58.44 KB, 下載次數: 9)
