*本文及代碼參閱彭偉《單片機C語言程序設計實訓100例》

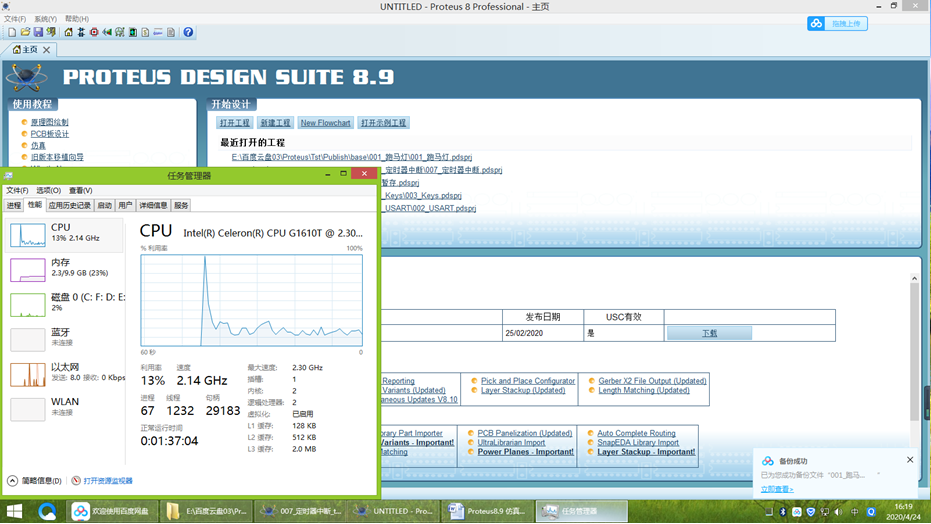

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)
圖1

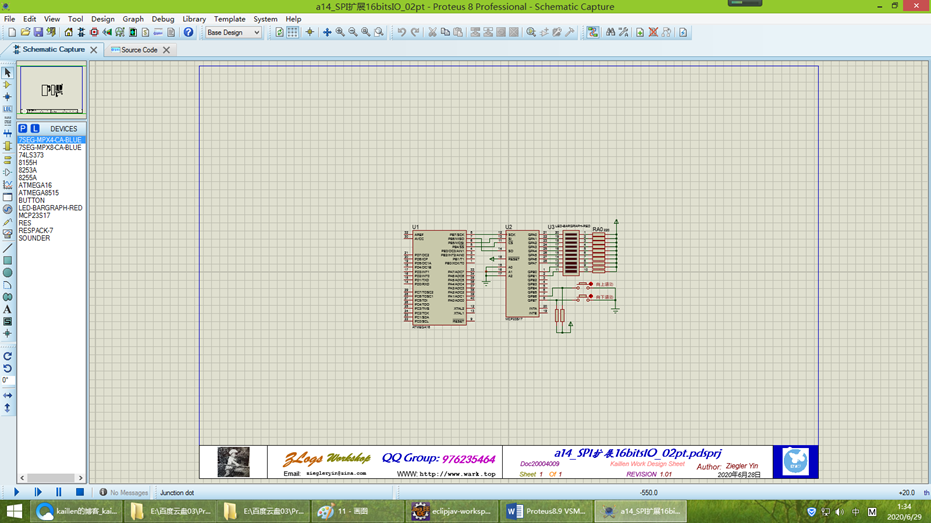

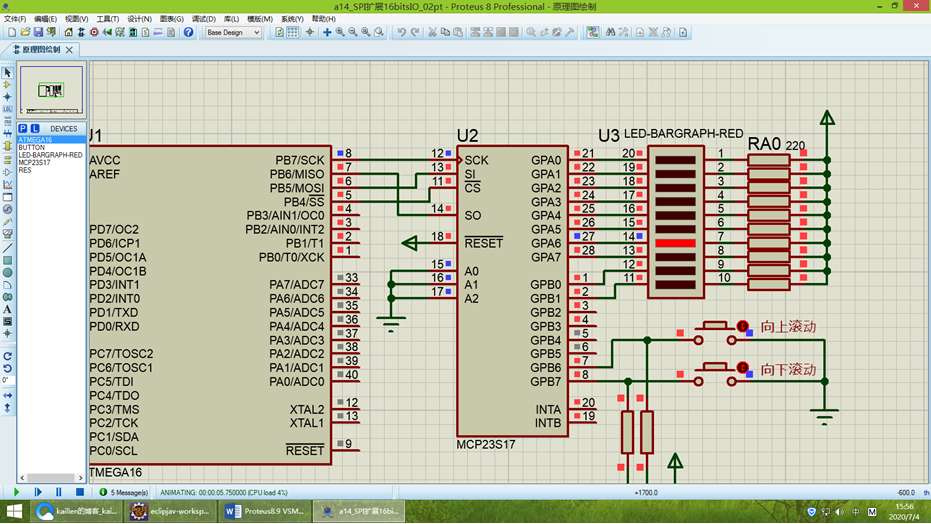

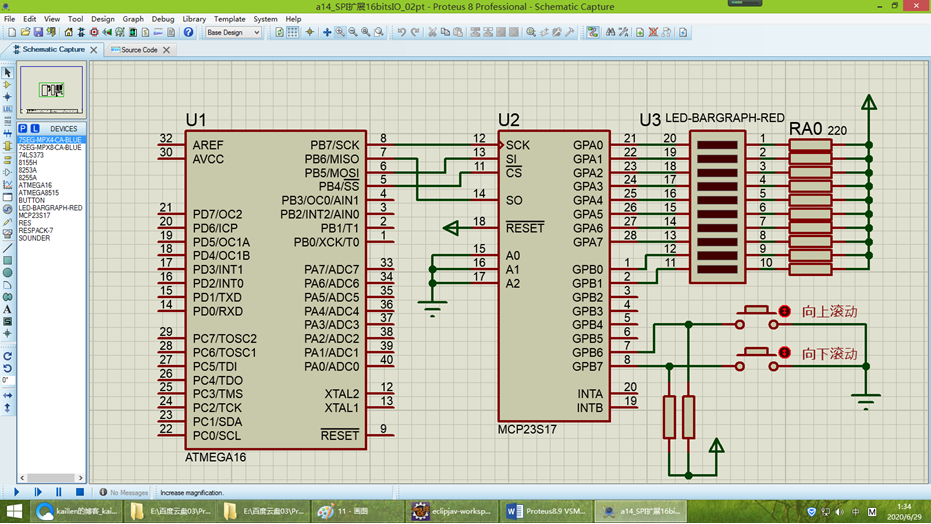

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)
圖2
圖3
圖4

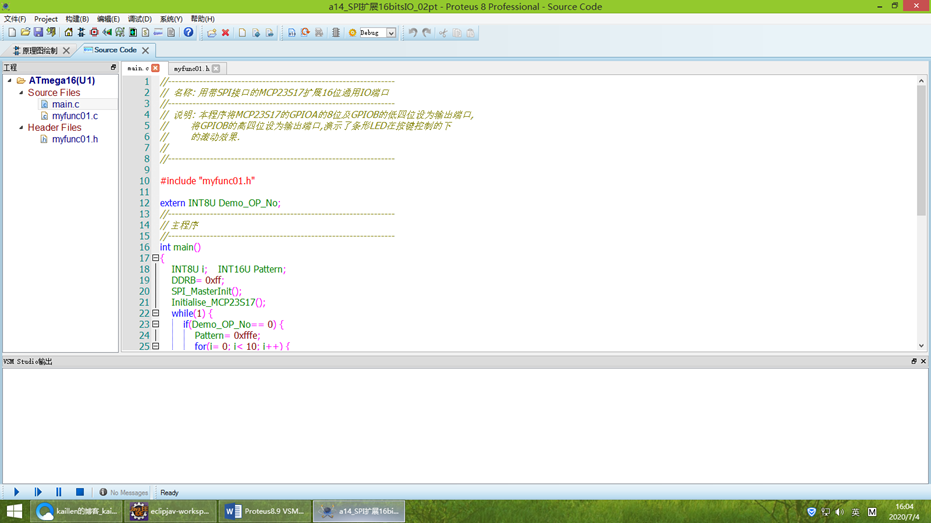

三，點擊Source Code標簽。(如下圖5所示)
圖5

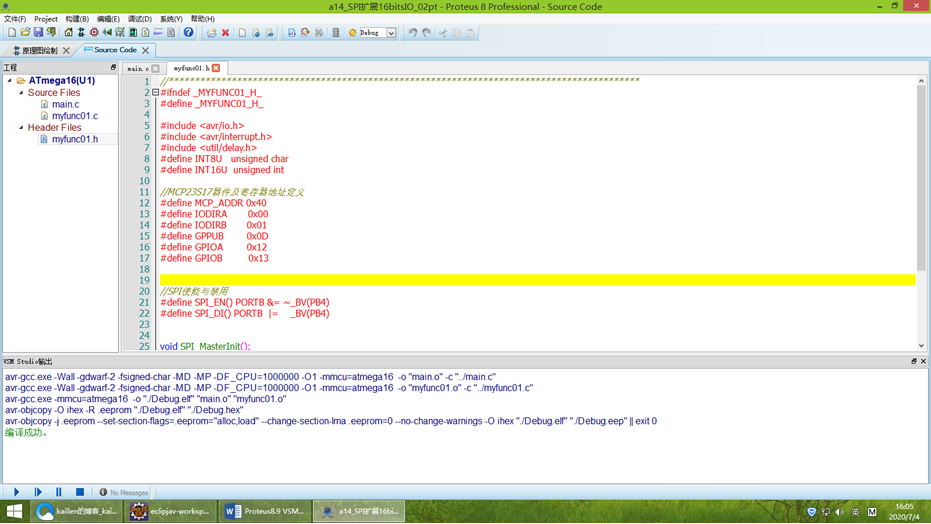

四，編輯main.c 代碼如Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a14_SPI擴展16bitsIO (如下圖6所示)
圖6
五，Main.c 代碼：
//-----------------------------------------------------------------
// 名稱: 用帶SPI接口的MCP23S17擴展16位通用IO端口
//-----------------------------------------------------------------
// 說明: 本程序將MCP23S17的GPIOA的8位及GPIOB的低四位設為輸出端口,
// 將GPIOB的高四位設為輸出端口,演示了條形LED在按鍵控制的下
// 的滾動效果.
//
//-----------------------------------------------------------------
#include "myfunc01.h"
extern INT8U Demo_OP_No;
//-----------------------------------------------------------------
// 主程序
//-----------------------------------------------------------------
int main()
{
INT8U i; INT16U Pattern;
DDRB= 0xff;
SPI_MasterInit();
Initialise_MCP23S17();
while(1) {
if(Demo_OP_No== 0) {
Pattern= 0xfffe;
for(i= 0; i< 10; i++) {
Write_MCP23S17(MCP_ADDR, GPIOA, (INT8U)Pattern);
Write_MCP23S17(MCP_ADDR, GPIOB, (INT8U)(Pattern>> 8));
Pattern= Pattern<< 1 | 0x0001;
Key_Handle();
if(Demo_OP_No!= 0) break;
_delay_ms(100);
}
}
else{
Pattern= 0x01FF;
for(i= 0; i< 10; i++) {
Write_MCP23S17(MCP_ADDR, GPIOA, (INT8U)Pattern);
Write_MCP23S17(MCP_ADDR, GPIOB, (INT8U)(Pattern>> 8));
Pattern= Pattern>> 1| 0x0200;
Key_Handle();
if(Demo_OP_No!= 1) break;
_delay_ms(100);
}
}
}
}
Myfunc01.h
//******************************************************************************************
#ifndef _MYFUNC01_H_
#define _MYFUNC01_H_
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#define INT8U unsigned char
#define INT16U unsigned int
//MCP23S17器件及寄存器地址定義
#define MCP_ADDR 0x40
#define IODIRA 0x00
#define IODIRB 0x01
#define GPPUB 0x0D
#define GPIOA 0x12
#define GPIOB 0x13
//SPI使能與禁用
#define SPI_EN() PORTB &= ~_BV(PB4)
#define SPI_DI() PORTB |= _BV(PB4)
void SPI_MasterInit();
INT8U SPI_Transmit(INT8U dat);
void Write_MCP23S17(INT8U Device_addr, INT8U Reg_addr, INT8U CD);
void Read_MCP23S17(INT8U Device_addr,INT8U Reg_addr, INT8U *Dat);
void Initialise_MCP23S17();
void Key_Handle();
#endif

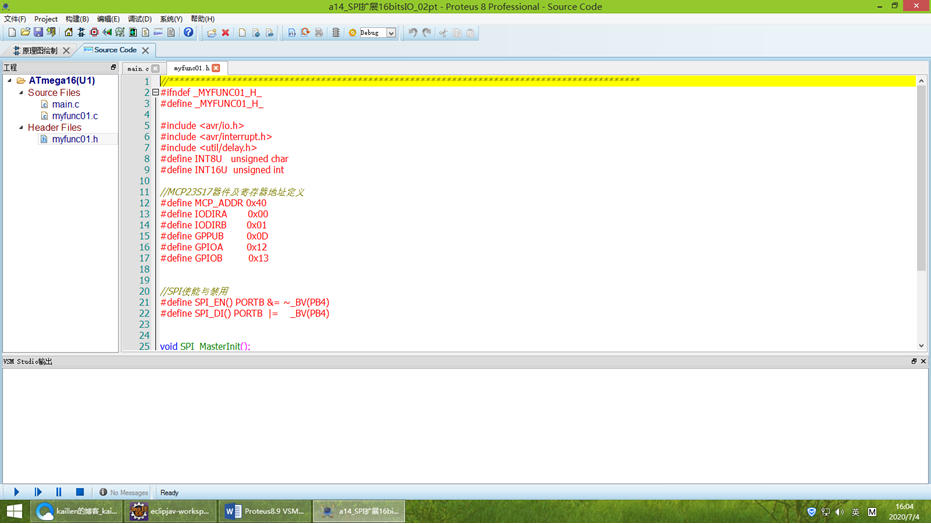

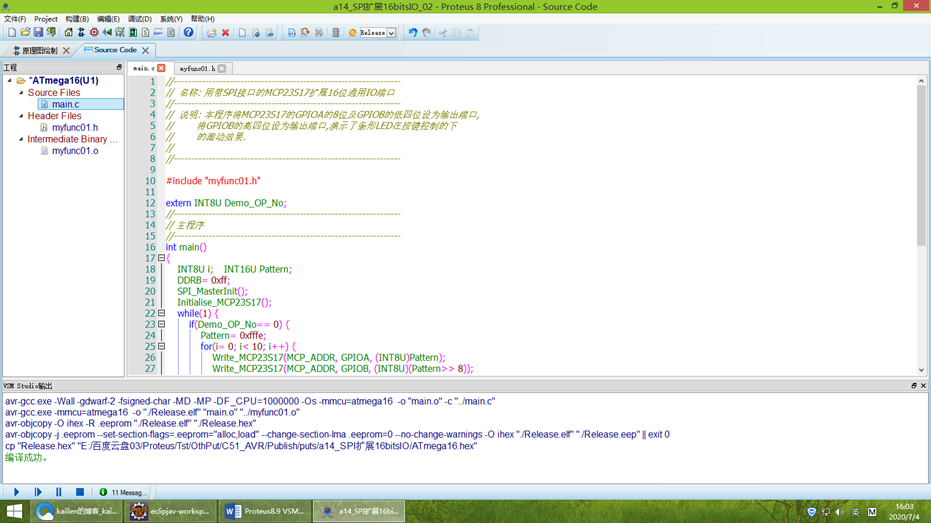

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)
圖7

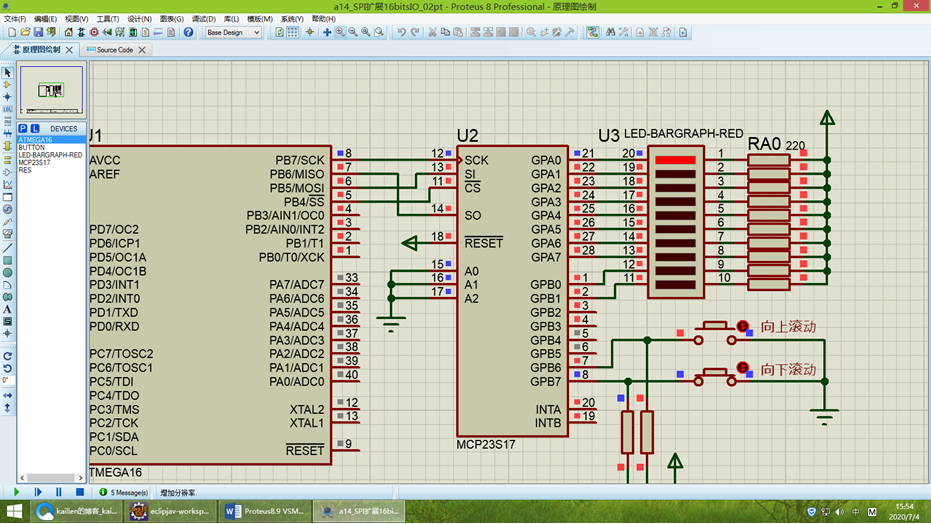

七，點擊窗口左下方仿真按鈕，可見虛擬屏顯示。 (如下圖8，9，10所示)
圖8
圖9
圖10
八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)
圖11
附件Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a14_SPI擴展16bitsIO在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464
|
