利用單片機+8253 8255芯片實現頻率計功能 Proteus仿真程序

[復制鏈接]
ID:787222 發表于 2020-7-3 17:28 | 顯示全部樓層 |閱讀模式
利用8253 8255芯片實現頻率計功能  源代碼已寫好在工程中 可正確運行

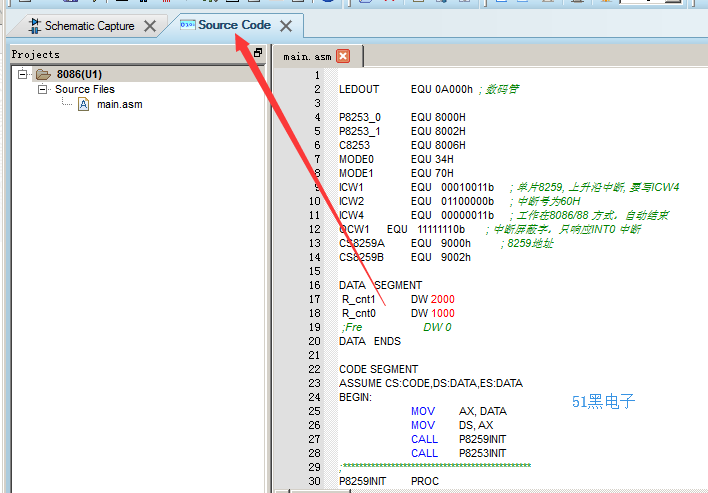

單片機源程序如下:

  2. LEDOUT       EQU 0A000h  ; 數碼管

  4. P8253_0        EQU 8000H
  5. P8253_1        EQU 8002H
  6. C8253        EQU 8006H
  7. MODE0        EQU 34H
  8. MODE1        EQU 70H
  9. ICW1            EQU   00010011b     ; 單片8259, 上升沿中斷, 要寫ICW4
  10. ICW2            EQU   01100000b     ; 中斷號為60H
  11. ICW4            EQU   00000011b     ; 工作在8086/88 方式，自動結束
  12. OCW1        EQU   11111110b     ; 中斷屏蔽字，只響應INT0 中斷
  13. CS8259A      EQU   9000h          ; 8259地址
  14. CS8259B      EQU   9002h

  16. DATA   SEGMENT
  17. R_cnt1        DW 2000
  18. R_cnt0        DW 1000
  19. ;Fre            DW 0
  20. DATA   ENDS

  22. CODE SEGMENT
  23. ASSUME CS:CODE,DS:DATA,ES:DATA
  24. BEGIN:
  25.             MOV    AX, DATA
  26.             MOV    DS, AX
  27.             CALL    P8259INIT
  28.             CALL    P8253INIT
  29. ;***********************************************
  30. P8259INIT    PROC
  31.      CLI
  32.      MOV SI,ICW2*4
  33.      LEA        AX,INT0
  34.      MOV    [SI],AX
  35.      MOV    AX,CS
  36.      MOV    [SI+2],AX
  37.
  38.        MOV    AL,ICW1
  39.        MOV    DX,CS8259A
  40.        OUT    DX,AL
  41.        MOV    AL,ICW2
  42.        MOV    DX,CS8259B
  43.        OUT    DX,AL
  44.        MOV    AL,ICW4
  45.        OUT    DX,AL
  46.        MOV    AL,OCW1
  47.        OUT    DX,AL
  48. P8259INIT ENDP
  49. ;***********************************************
  50. P8253INIT PROC
  51.            MOV    DX,C8253
  52.        MOV    AL,MODE0
  53.        OUT    DX,AL
  54.        MOV    DX,P8253_0
  55.        MOV    AX, R_cnt0
  56.        OUT    DX,AL
  57.        MOV    AL,AH
  58.        OUT    DX,AL
  59.
  60.        MOV    DX,C8253
  61.        MOV    AL,MODE1
  62.        OUT    DX,AL
  63.        MOV    DX,P8253_1
  64.             MOV    AX, R_cnt1
  65.        OUT    DX,AL
  66.        MOV    AL,AH
  67.        OUT    DX,AL
  68.            sti
  69. LP:
  70.      nop
  71.      jmp LP
  72.
  73. P8253INIT ENDP
  74. ;**********************************************
  75. INT0        PROC
  76.             cli
  77.             MOV DX,P8253_1
  78.             IN AL,DX
  79.             XCHG AL,AH
  80.             IN AL,DX
  81.             XCHG AL,AH
  82.             MOV BX, R_cnt1
  83.             SUB BX,AX
  84.             MOV AX,BX
  85.             MOV DX,LEDOUT
  86.             MOV AH,0
  87.             MOV BL,10
  88.             DIV BL  ;除之后al為商，ah為余數
  89.             MOV CX,4
  90. LP:
  91.             RCL AL,1
  92.             LOOP LP
  93.             OR AL,AH
  94.             OUT DX,AL

  96.             MOV DX,P8253_1
  97.              MOV    AX, R_cnt1
  98.             OUT    DX,AL
  99.             MOV    AL,AH
  100.             OUT    DX,AL

  102.      sti
  103.      iret
  104. INT0    ENDP
  105. CODE ENDS
  106. END BEGIN
復制代碼

所有資料51hei提供下載:
8253頻率計.rar (29.46 KB, 下載次數: 44)

評分

參與人數 2黑幣 +80 收起 理由
songxia8013 + 30 絕世好帖！
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:787222 發表于 2020-7-3 17:30 | 顯示全部樓層

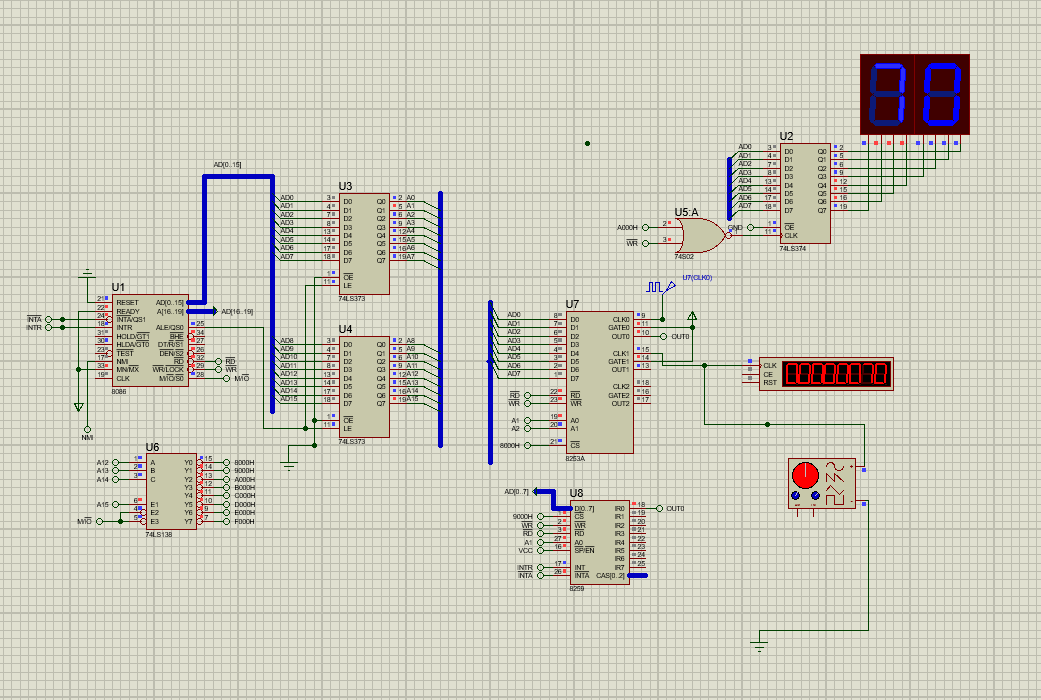

運行結果圖：數碼管藍色的 顏色很淡要注意觀察
回復

使用道具 舉報

無效樓層，該帖已經被刪除
無效樓層，該帖已經被刪除
ID:1035929 發表于 2022-6-20 15:32 | 顯示全部樓層
太棒了
回復

使用道具 舉報

ID:1035250 發表于 2022-6-20 17:31 來自觸屏版 | 顯示全部樓層
我的仿真都沒有成功呢
回復

使用道具 舉報

ID:228452 發表于 2022-6-21 01:31 | 顯示全部樓層
code is for
single chip microcomputer + 8253 8259 chip
CALL        P8259INIT
CALL        P8253INIT
not for
single chip microcomputer + 8253 8255 chip


回復

使用道具 舉報
