這段時間工作不太忙，手頭有幾十塊12V7AH的蓄電池，浪費了可惜，決定自己DIY個充電器，出于前兩次的失敗經驗，這次決定和大家共享過程，希望能得到各位大神指導，免走太多彎路。先上原理圖大家指點一下。確定沒問題再開板。各位大神……小弟在此先謝了，廢話不多說先上圖

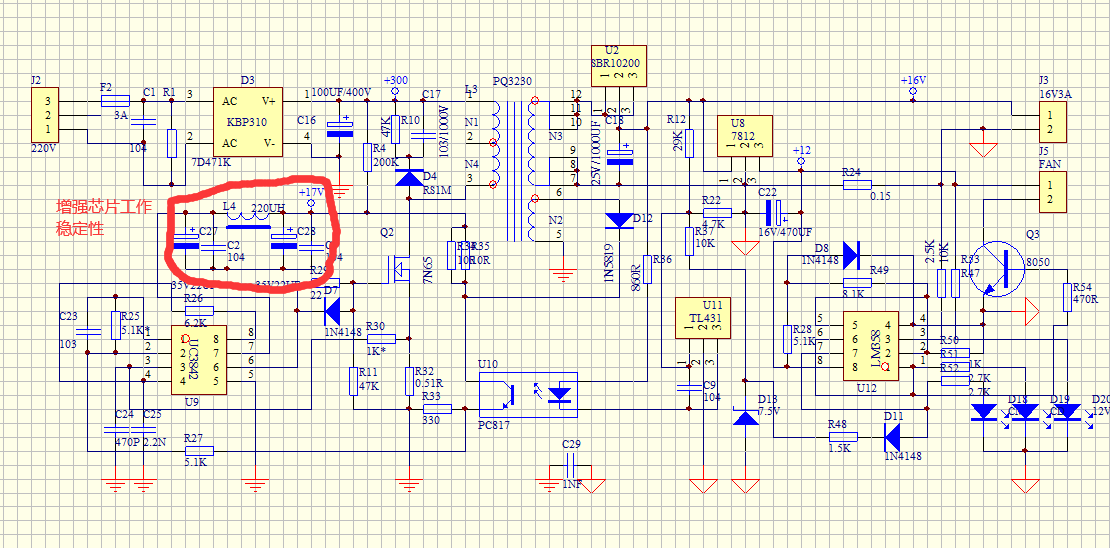

這是我自己畫的原理圖
首先請各位大神幫忙審下原理圖有沒有錯誤的部分，十分感謝。小弟學習開關電源剛開始，沒什么經驗。
首先感謝論壇里各位朋友建議和意見，現在原理圖基本沒什么可改的了，元件也排完了，大家幫忙看一下，沒事就畫板打樣了。

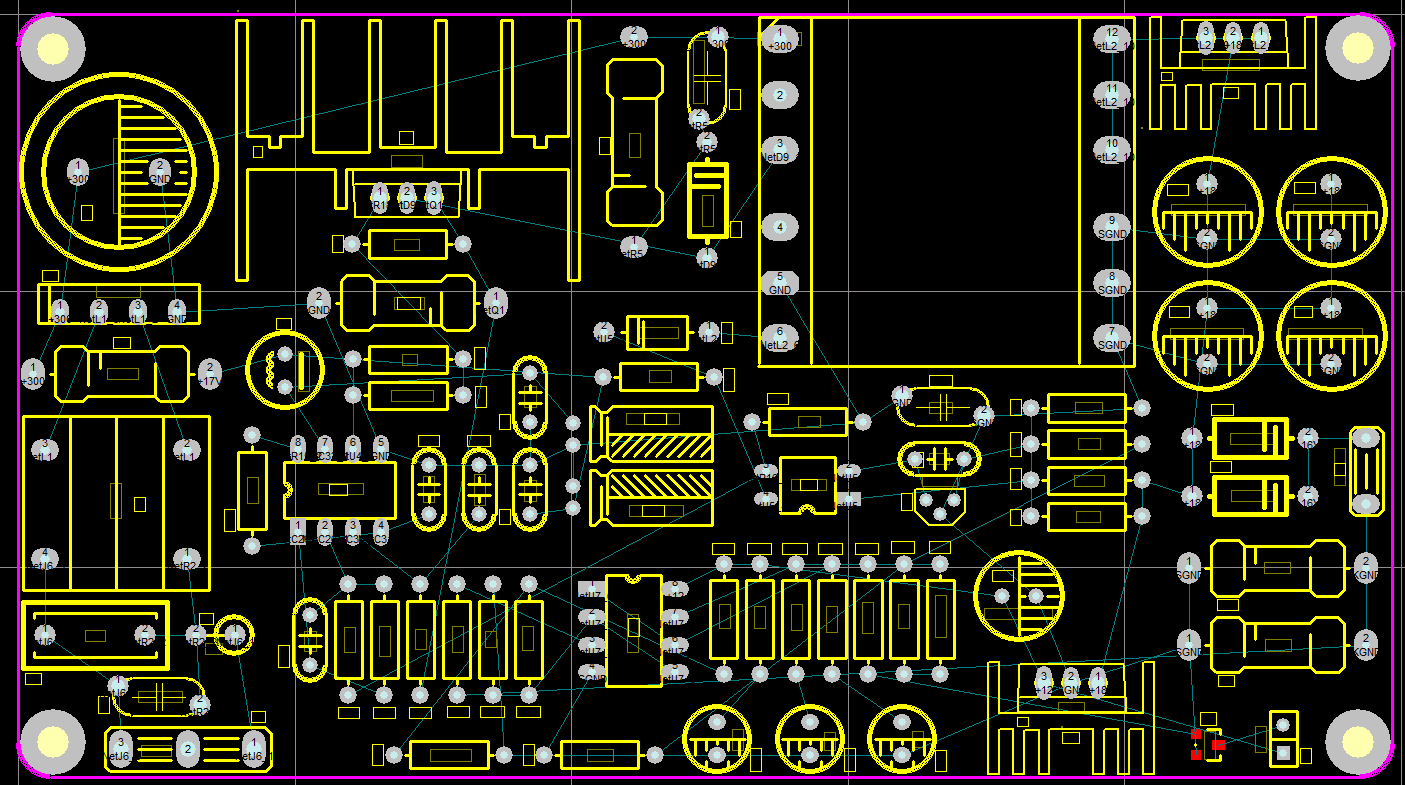

這是準備畫板前的樣子，各位有什么更好的建議么，謝謝大家不斷的支持。

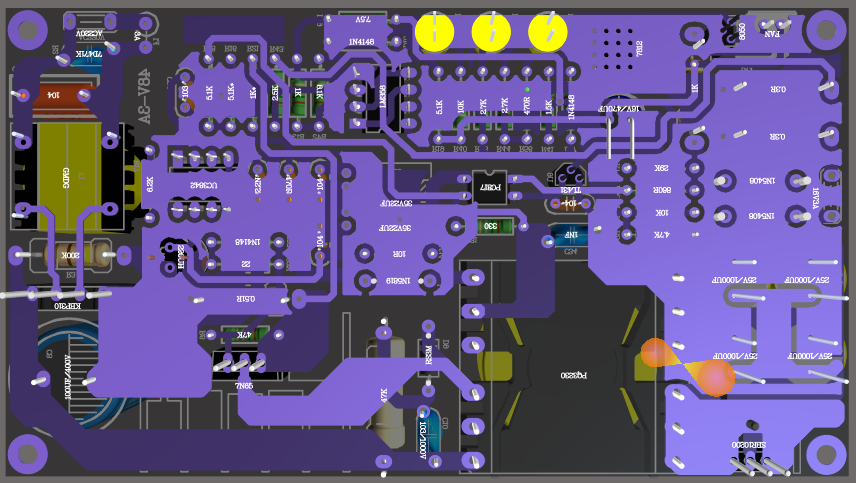

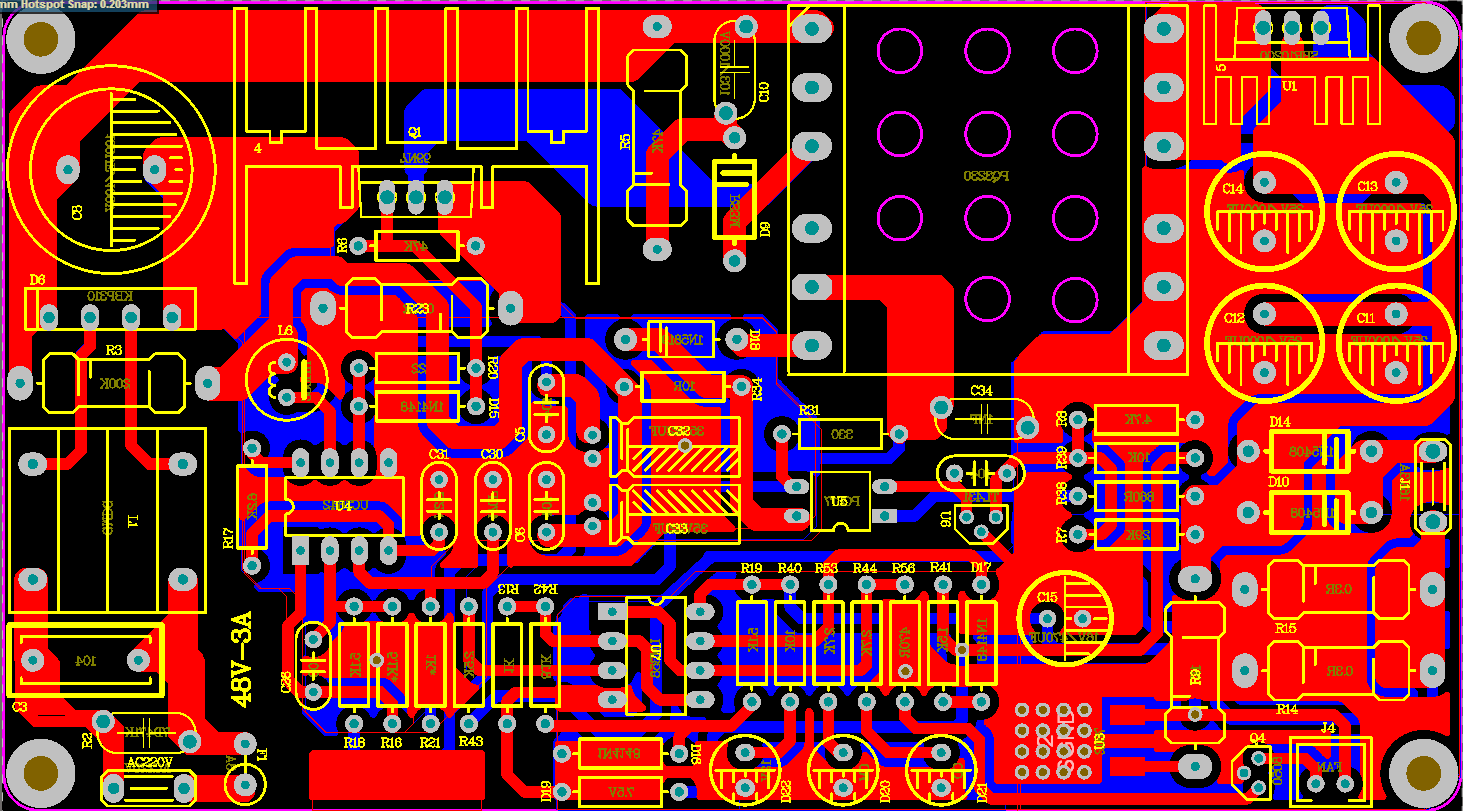

在經過一段時間醞釀后，PCB終于畫好了，然后在淘寶上購買了元件，就等PCB打樣出來了，變壓器是算好參數然后發去廠家做的，自己做變壓器也可以用，但效果和廠家生產的根本不是一個概念，下面是畫好的PCB板圖。
因為做這種充電器經驗少，等電路做穩定了再仔細畫板，現在先這樣湊和弄吧，

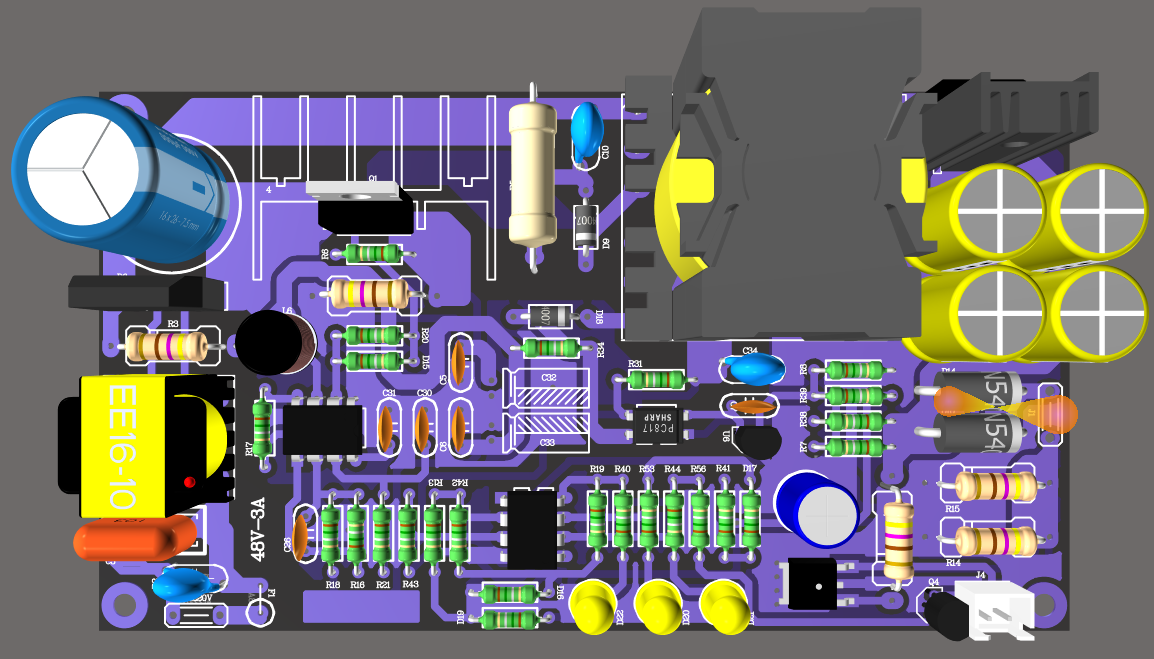

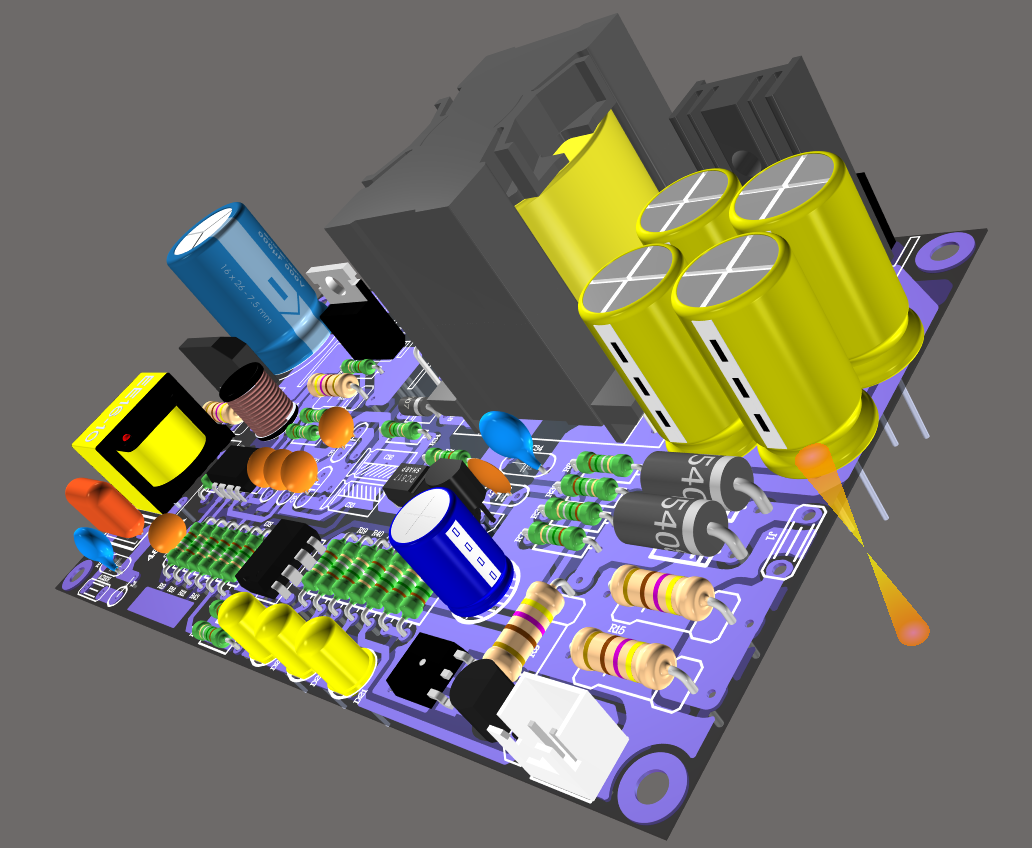

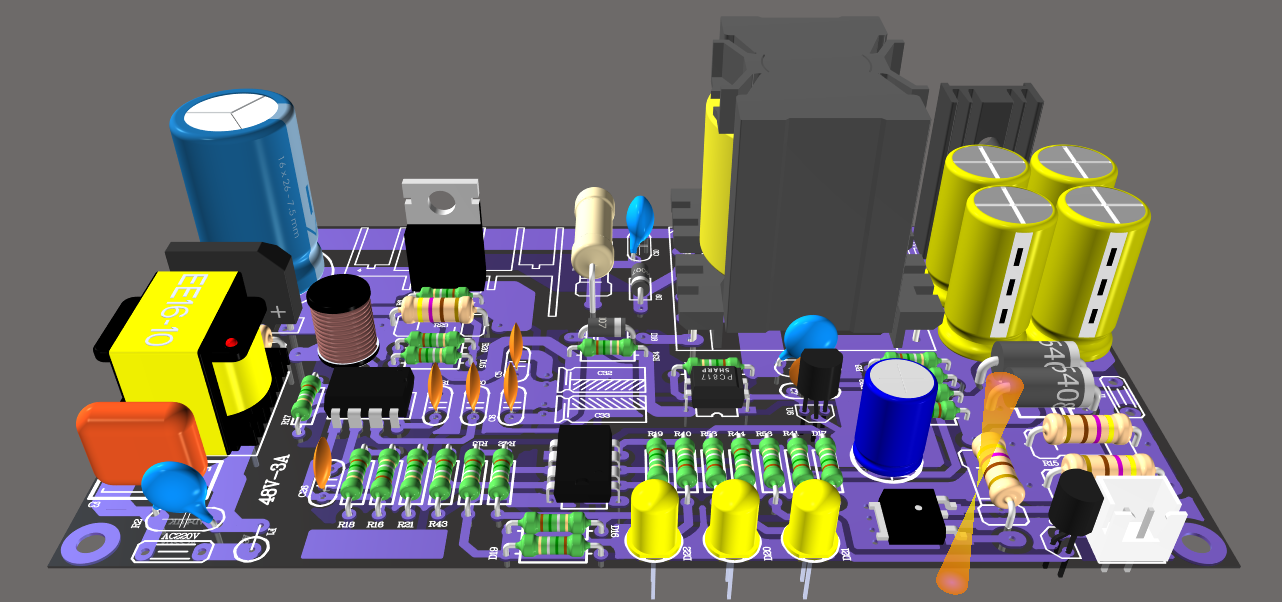

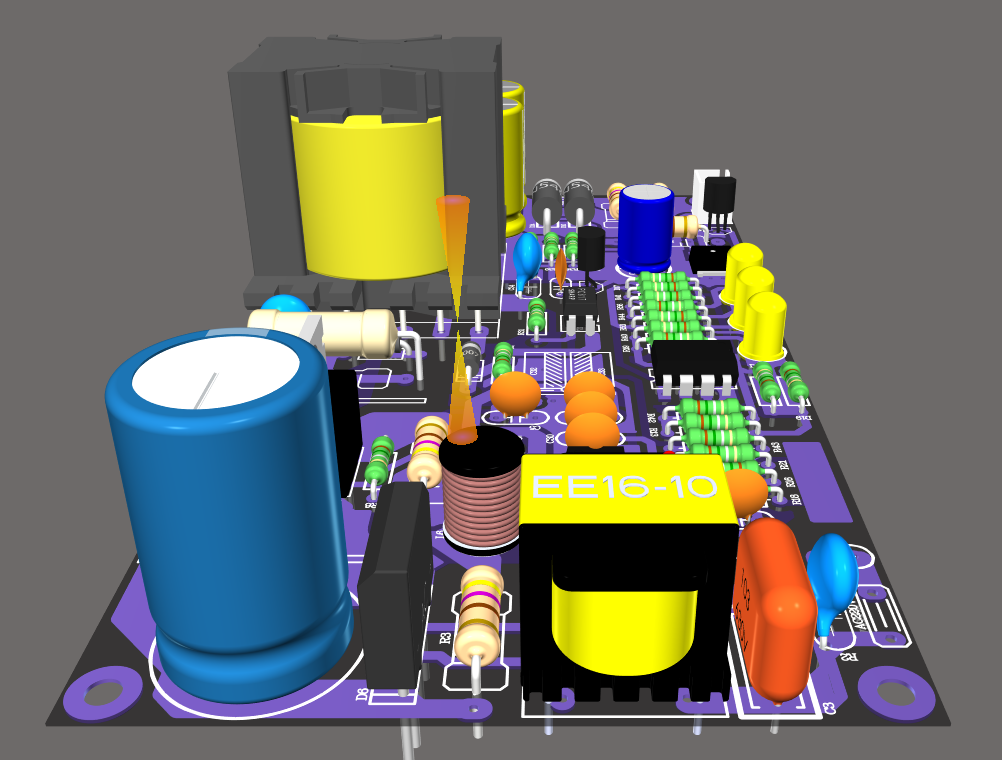

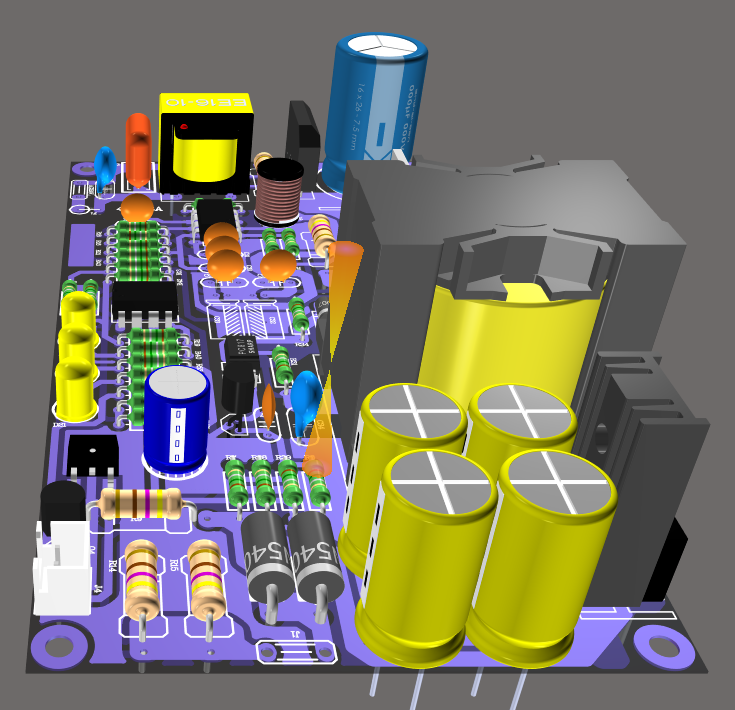

PCB打樣要好多天，這幾天等PCB沒事做了一下3D效果，下面上圖片大家欣賞一下，大神勿噴哦。
在此感謝論壇各位朋友不斷的幫助和管理的支持，這個DIY的充電器不斷更新中，等PCB到了會把焊板及調試過程公開。

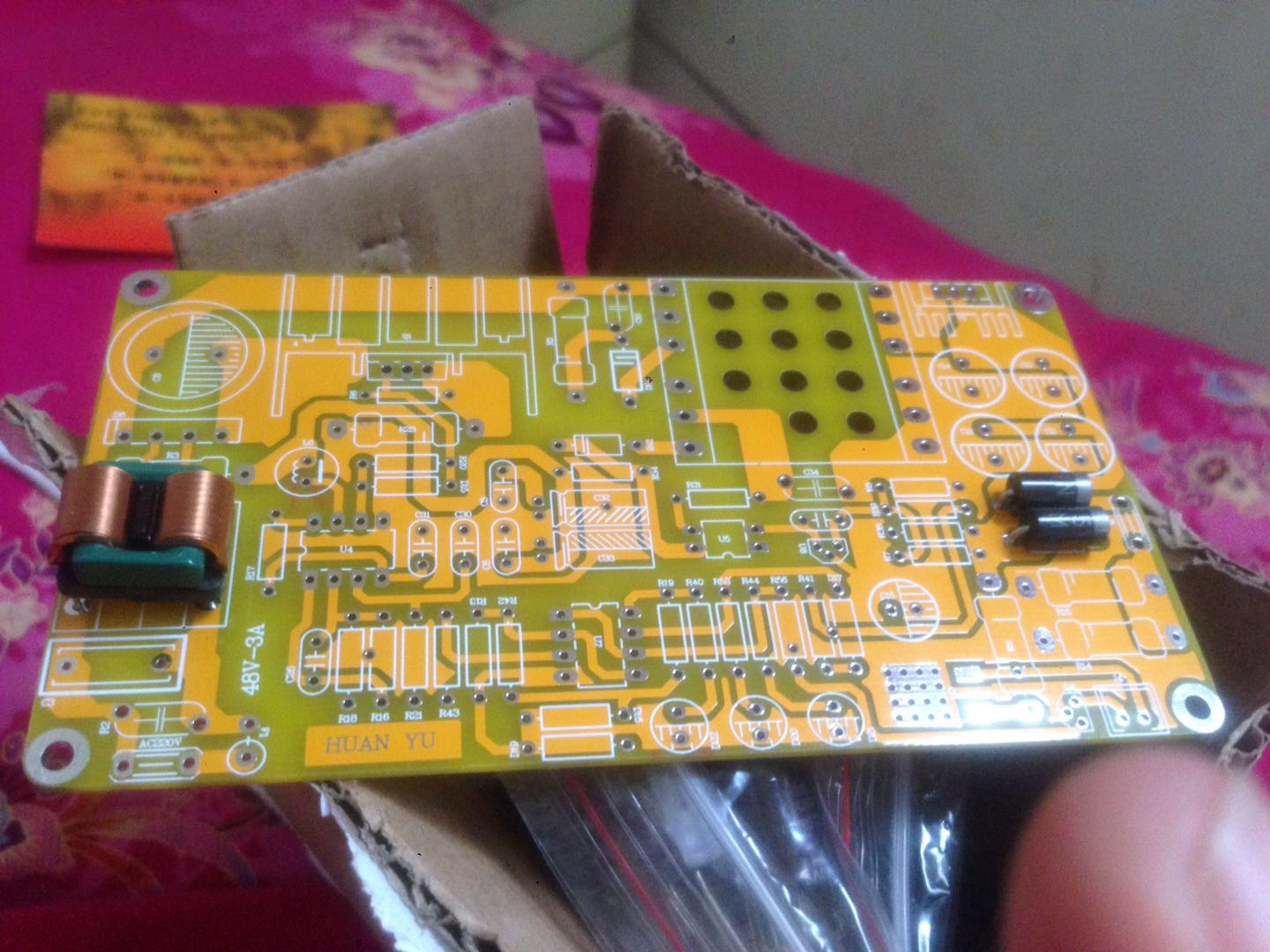

N個日夜的期待,今天PCB終于來了,先焊板吧,變壓器還沒來,其它元件都到齊了,先焊板,最后變壓器來了再焊變壓器

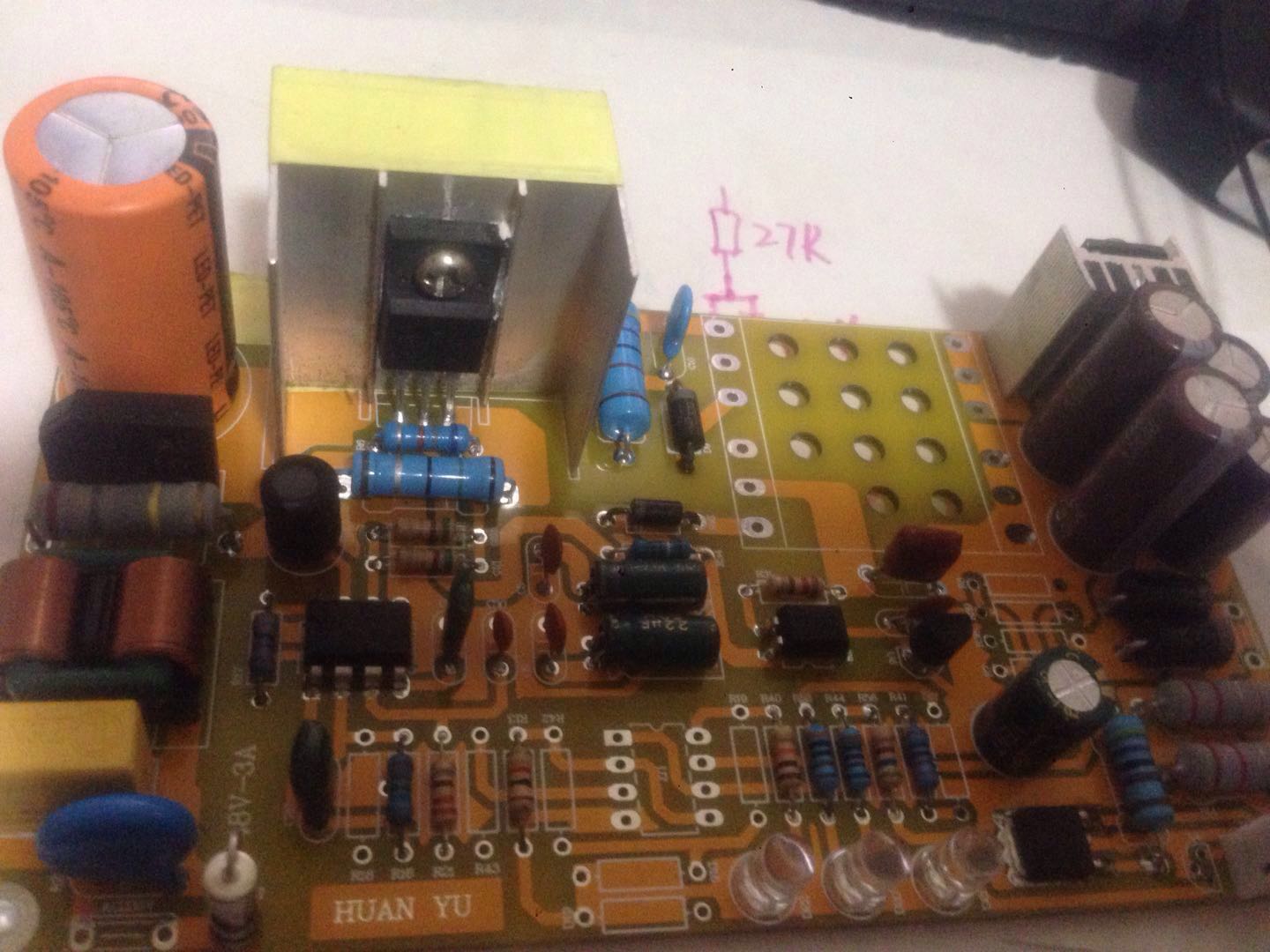

本著先開關電源再充電器的原則,把開關電源部分搞好了,LM358沒焊.

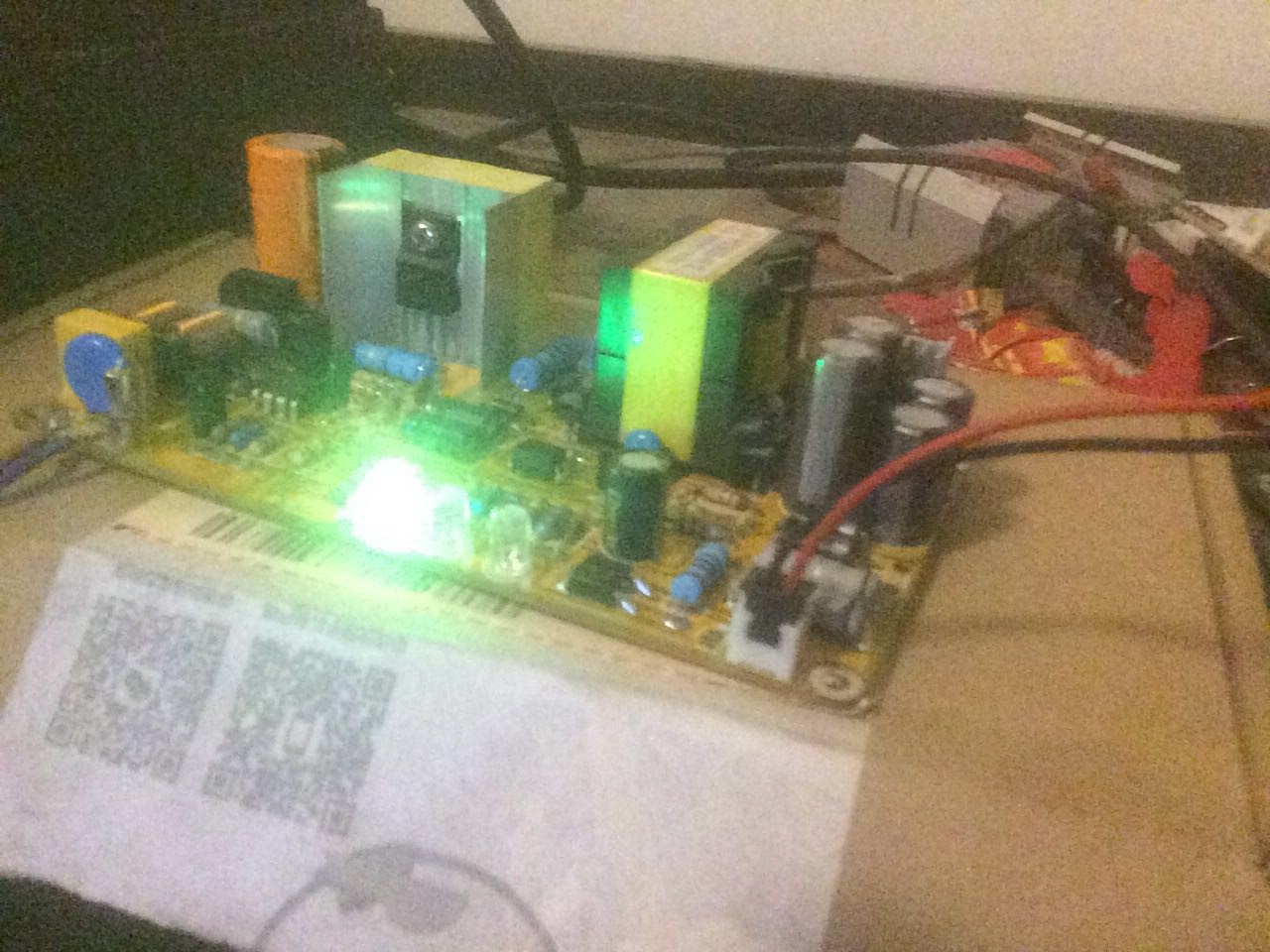

忍不住了先通電試一下開關電源看正常不,結果上電燈就亮了
一看表都十二點了,不搞了,明天接著弄,先睡了
今天下午處理完所有事情,接著測試我的充電器

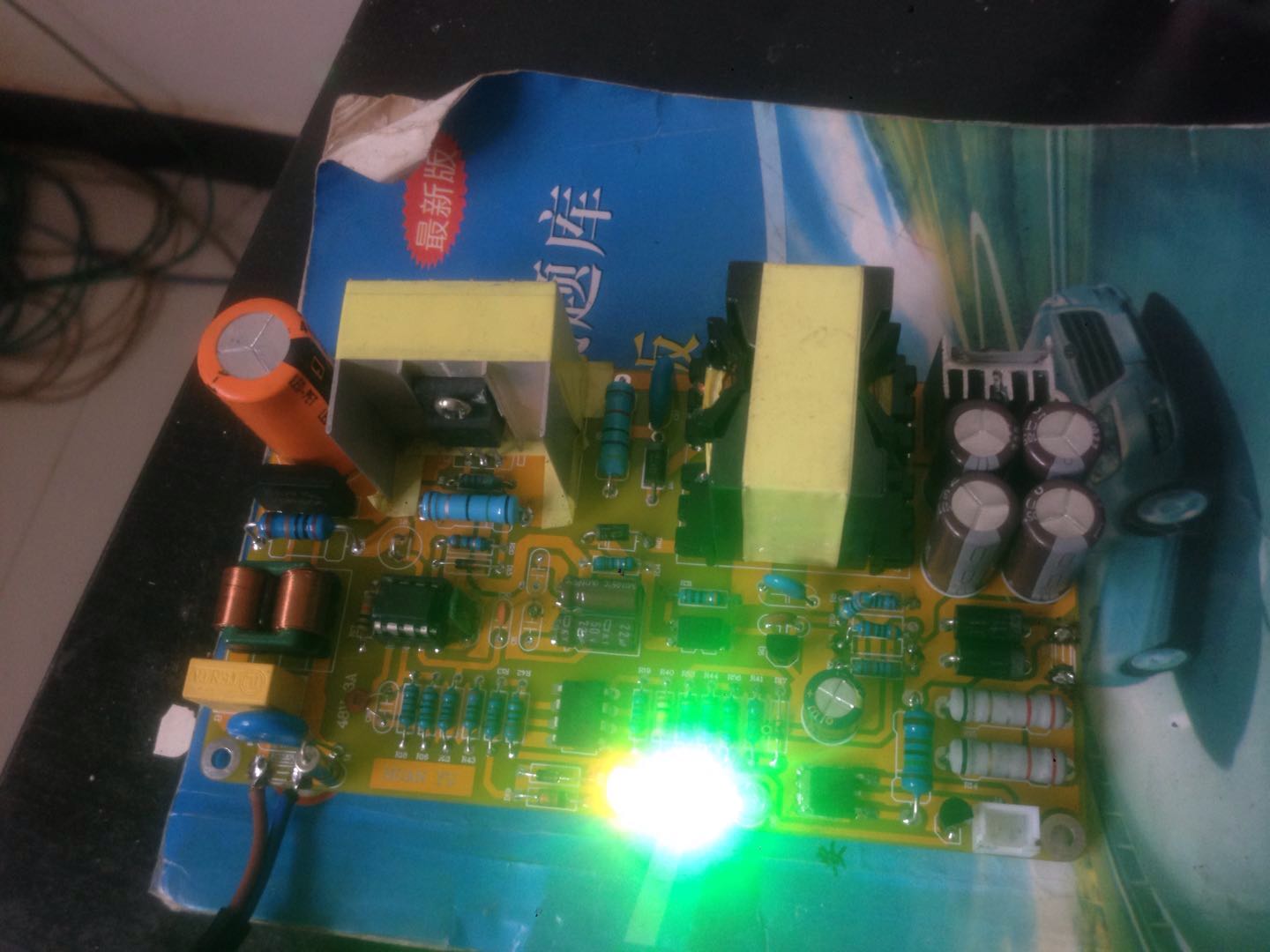

裝齊元件后,測UC3842各腳電壓正常,實測滿載占空比48%,空載輸出電壓15.2V,轉燈后充電電流100MA
基本達到設計值
充電三小時后變壓器36度,MOS管散熱片34.7度
滿載充電紋波對電網干擾47MV
性能優于市場上商業化的產品
不過我這個做來玩的,這樣算是可以了

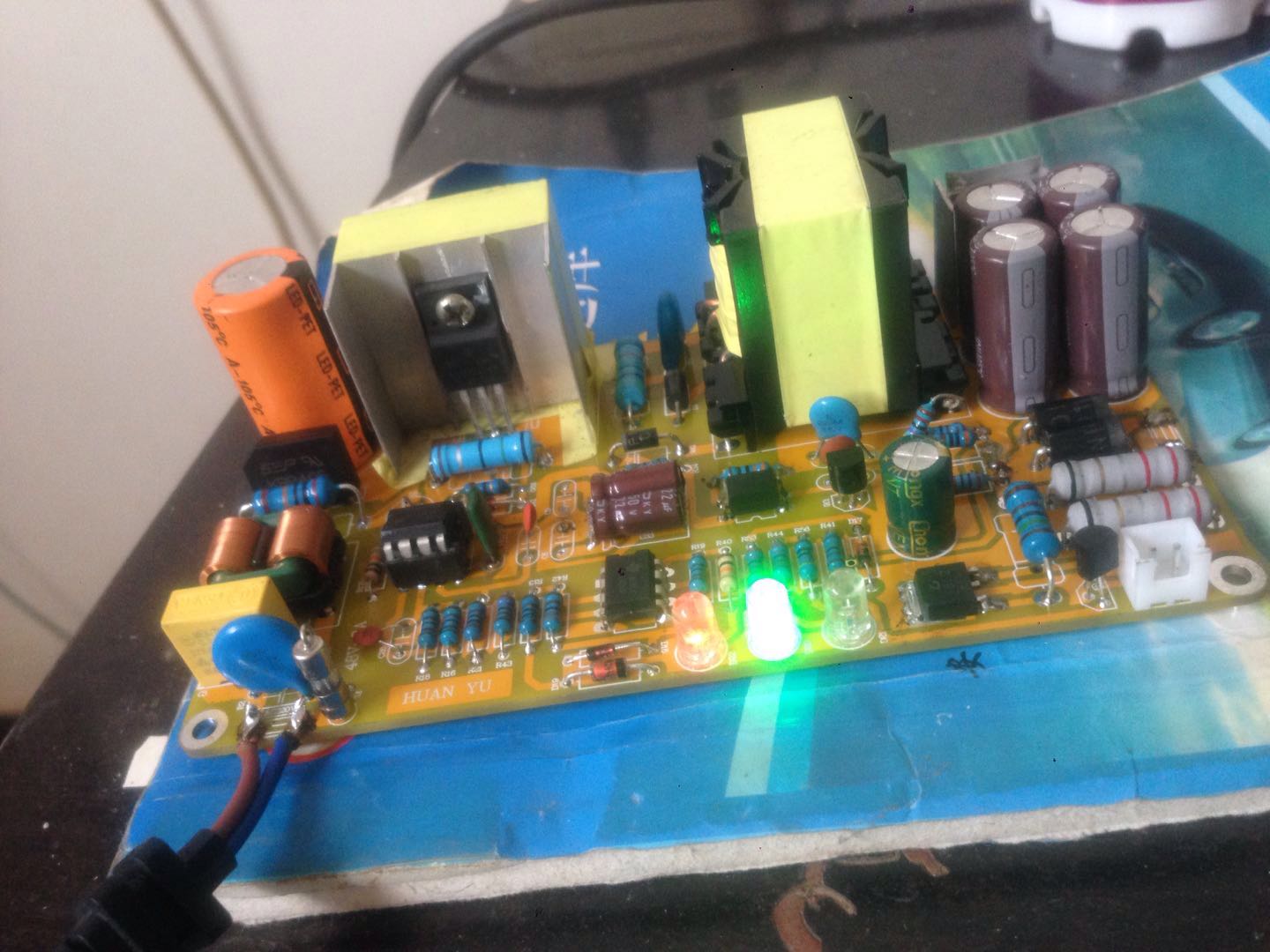

由于LED使用的透明高亮LED,看著有點刺眼,回頭換掉
到這里這個DIY電源的制作算是結束了,感謝群里的朋友支持,謝謝!
|
