Altium PCB封裝（USB-A公頭、Type-C母座）

ID:691109 · 發表于 2020-5-20 13:58

USB-A與USB Type-C是兩種常見的USB口，網上很少找到畫好的USB-A公現成封裝，所以分享下畫好的，有用到的可以帶走謝謝！
USB-A公頭90度直插、Type-C母座90度直插的引腳指留了連接串口的部分，使用時可以根據引腳需要修改和焊接拉線。

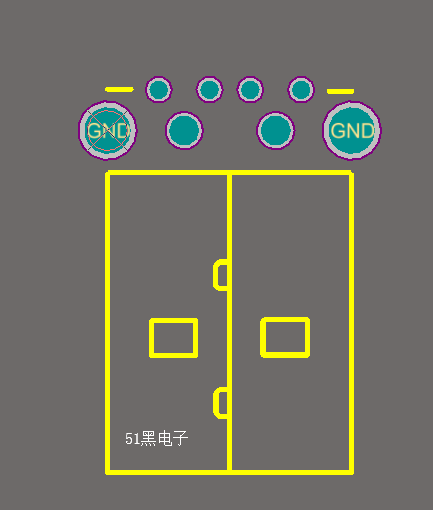

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

ID:328014 · 發表于 2020-5-20 17:01

樓主你好下載后貌似只有圖片上面那一個封裝啊?還有一個呢?

ID:691109 · 發表于 2020-5-22 23:28

51hei團團發表于 2020-5-20 17:01
樓主你好下載后貌似只有圖片上面那一個封裝啊?還有一個呢?

鏈接：https://pan.baidu.com/s/1Ve3YNNQzOnIW6c15VteK0g
提取碼：q5mj

ID:536064 · 發表于 2020-11-21 19:56

沒有USB-C母座的啊。

ID:40457 · 發表于 2020-11-21 22:53

拜讀。。。。。

ID:138247 · 發表于 2021-3-4 18:06

謝謝分享，正需要呀。。

ID:31074 · 發表于 2022-7-12 18:51

沒有字體，加載出錯
