852D熱風器改造附MAX6675+STM32源程序

ID:282074 · 發表于 2020-5-16 14:48

跟隨著我有8年的852D熱風器溫差相差太大了，有一次維修把人家主板差點焊壞了于是決定改造，經過了一個星期時間改造完成，主控是STM32F103RC是買的小板再焊到萬能板上，一塊板子也沒必要打樣，溫度采集模塊MAX6675這個模塊也不錯有冷端補償，原來的電源開關改成二位按鍵，上按是電源開關，下按是功能可能調節PID參數，調節溫度用E11編碼開關，編碼開關按一下可以保存溫度和數據。

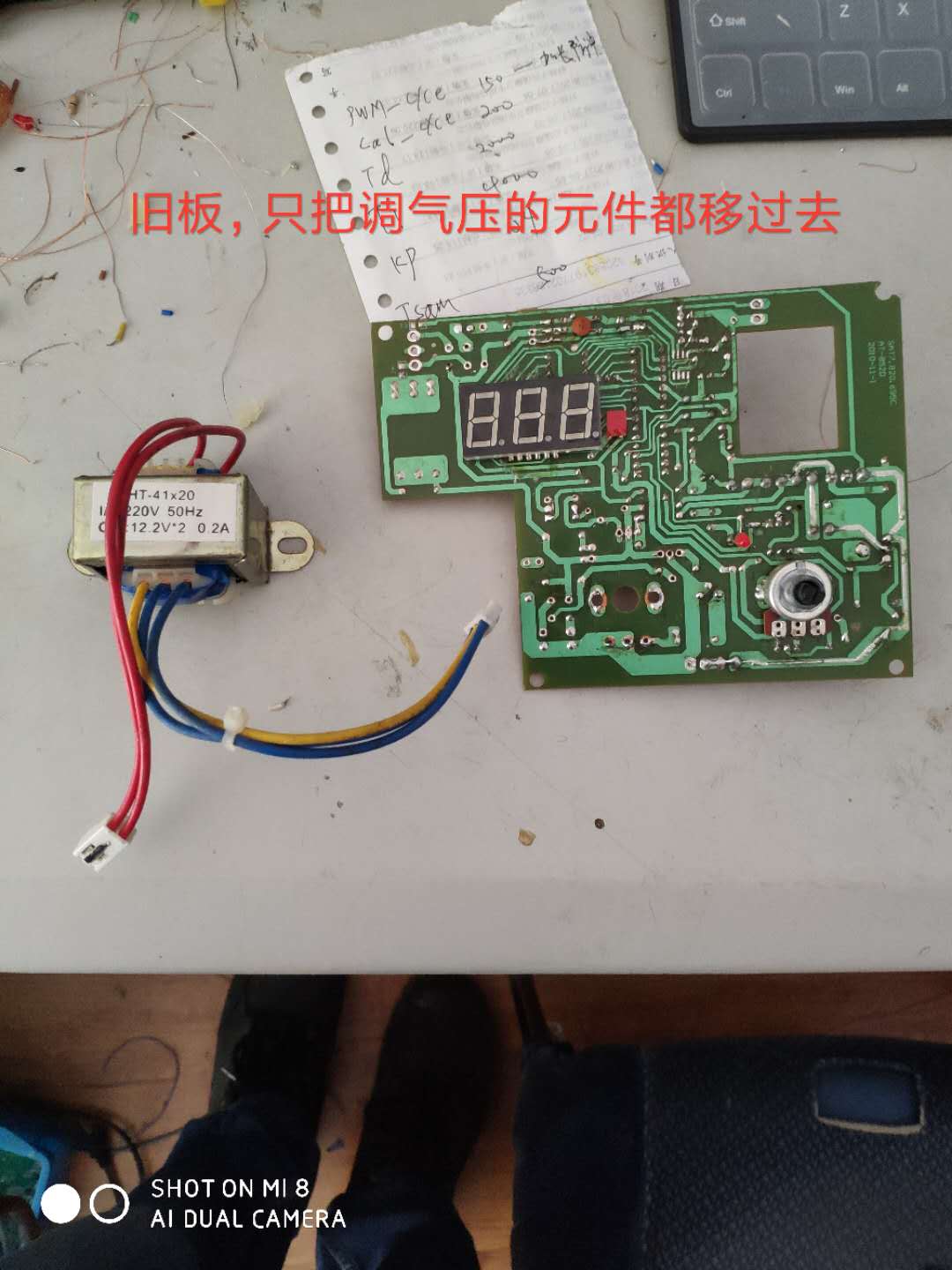

拆下來舊板子可有扔了

拆下來的舊板扔了

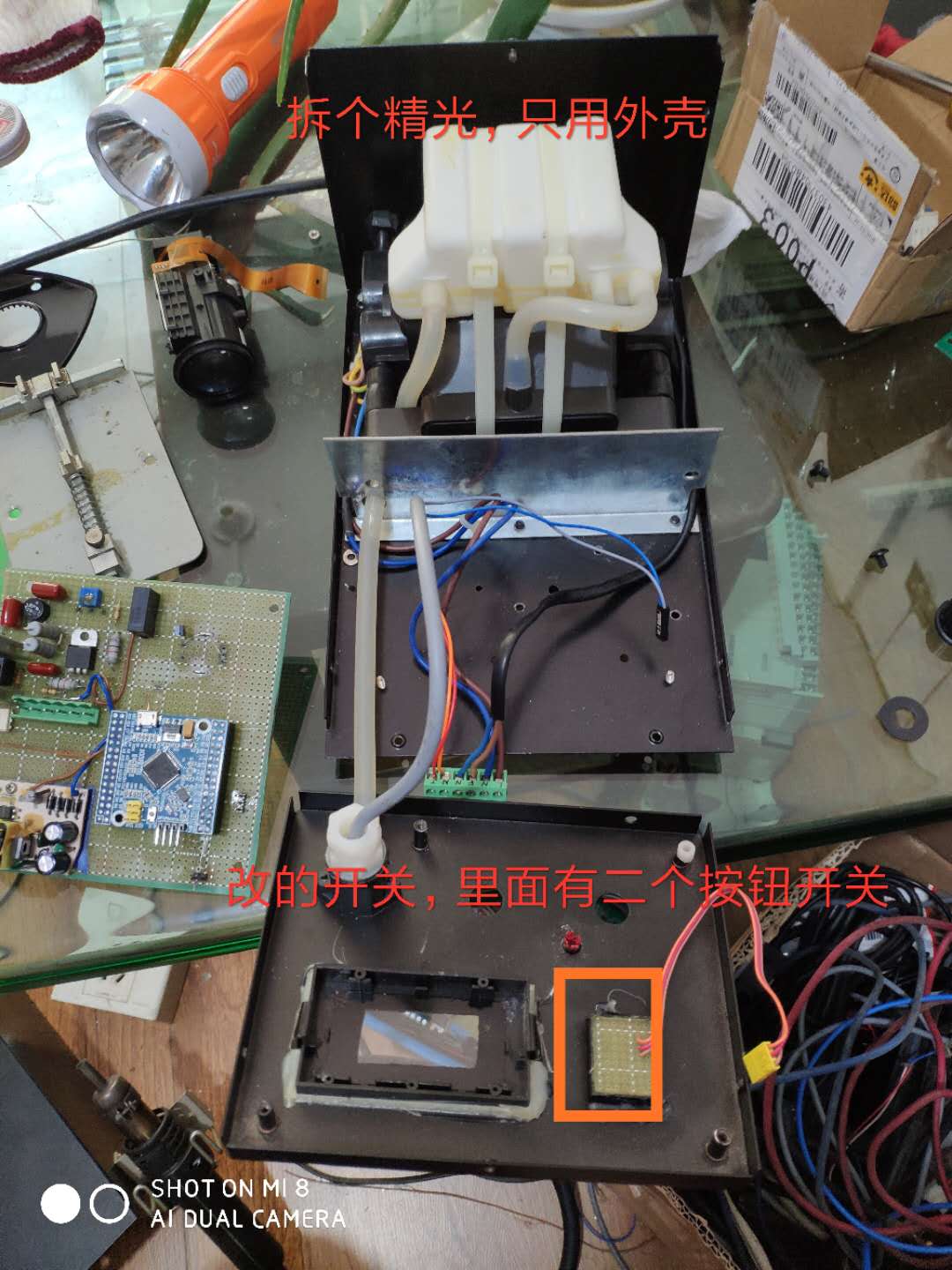

都拆光了，只用外殼和氣泵

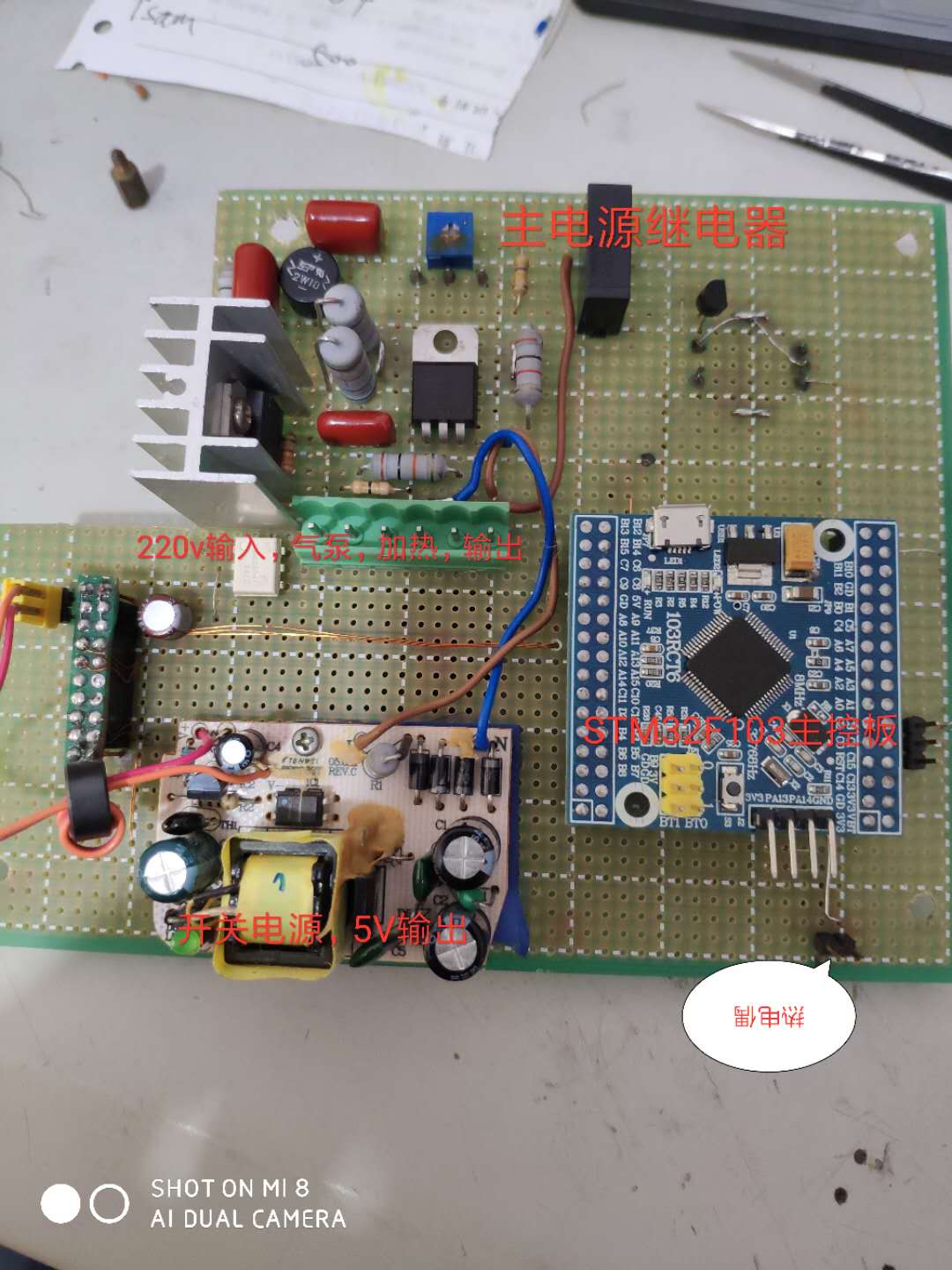

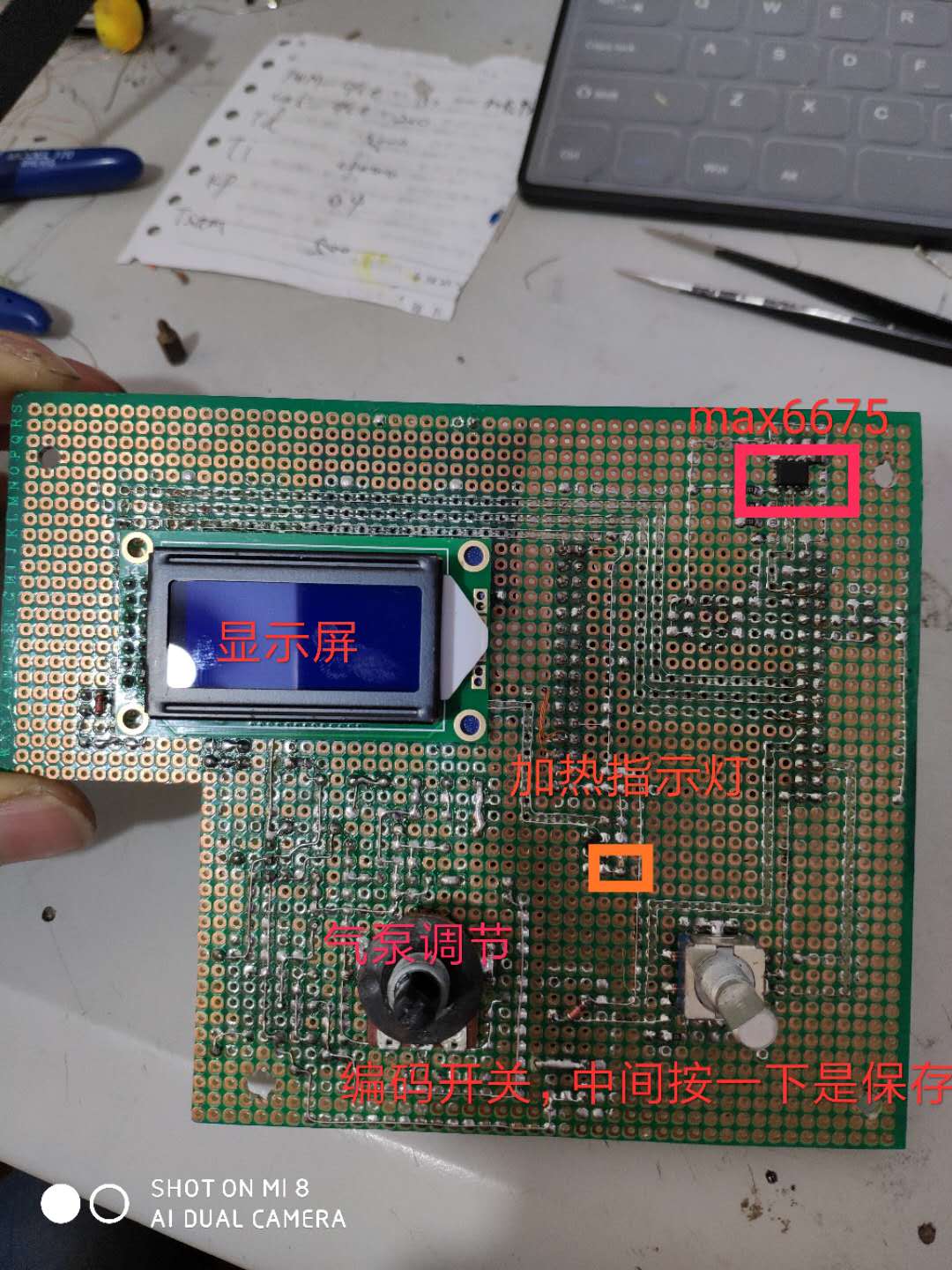

改好的主板正面，只用原來的調壓一部分電路

在網上買的STM32F103RT主控板

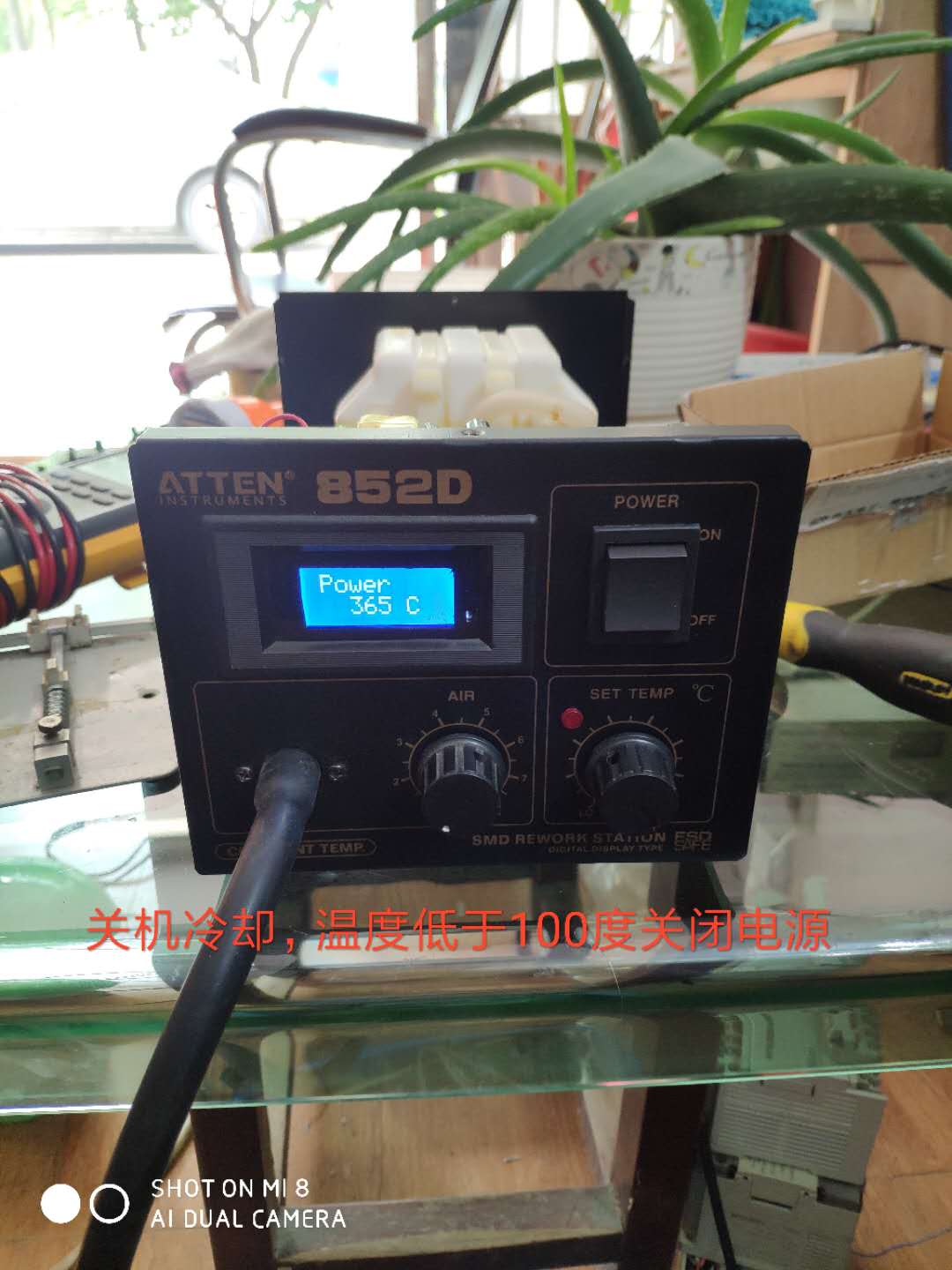

關機時冷卻

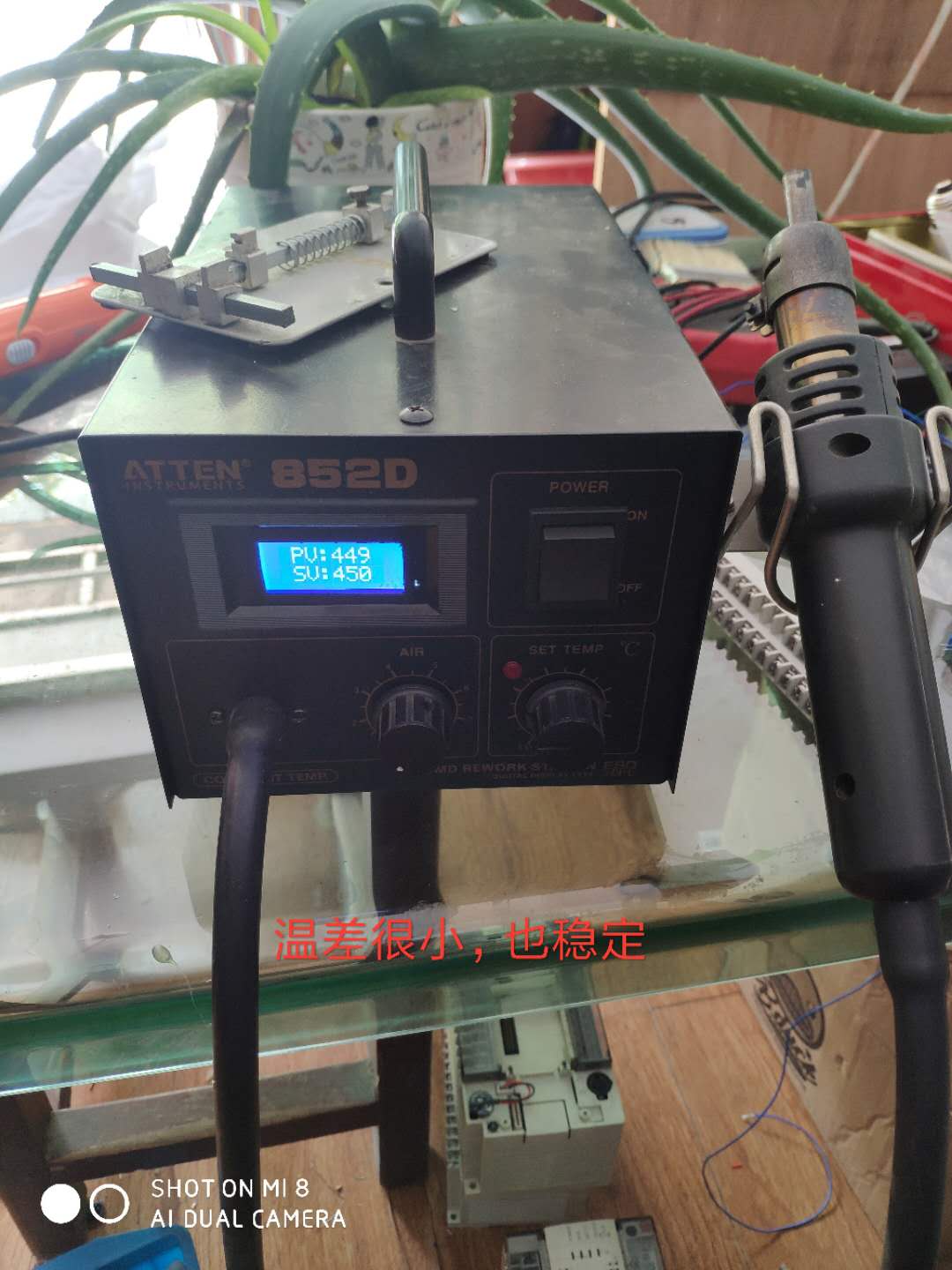

溫差也很小還穩定

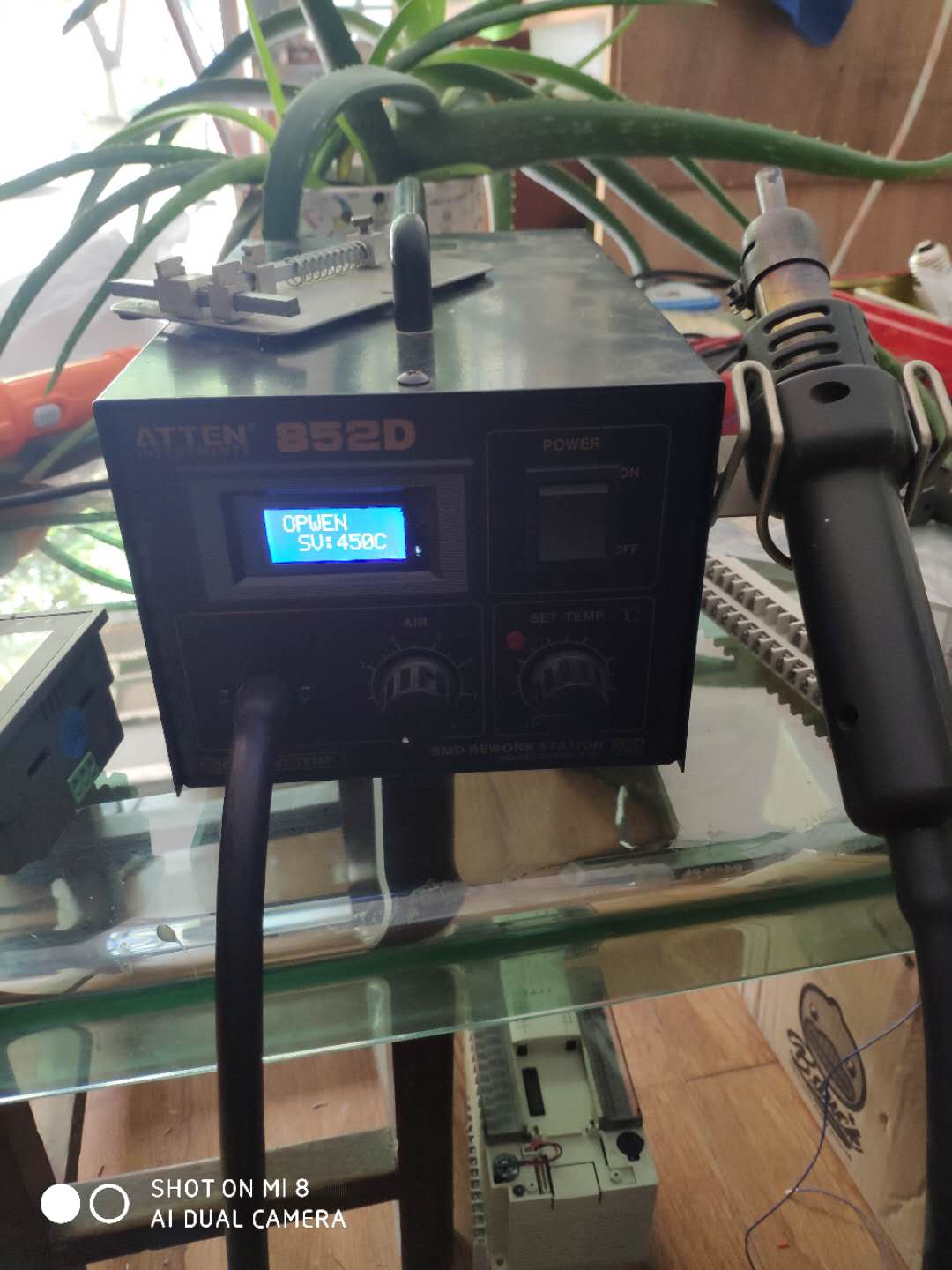

關機顯示，關機也可以調溫度，然后再開機
下面有程序，原理圖大概了一下，你們可以跟程序再定義一下；

STM32單片機源程序如下:

#include "1602.h"
#include "max6675.h"
#include "time_init.h"
#include "display.h"
#include "pid.h"
#include "pidout.h"
#include "24c02.h"
#include "key.h"
#include "led.h"
u8 STATUS=0;
u8 rtc[3]; //實時時鐘
u16 Kms10;
u16 sec;
u16 pidcalcms;
void delay_ms(u16 x)
{
u16 i=0;
while(x--)
{
i=12000; //1.5ms
while(i--);
}
}
void delay_us(u16 us)
{
u8 i;
while(us--)
{
for(i=0;i<6;i++)
{
}
}
}
void run_clock()
{
rtc[2]++;
if(rtc[2]>=60)
{
rtc[2]=0;
rtc[1]++;
if(rtc[1]>=60)
{
rtc[1]=0;
rtc[0]++;
if(rtc[0]>=24)
{
rtc[0]=0;
}
}
}
}
void TIM4_IRQHandler() //10ms
{
static u8 tsec; u8 st;
st=TIM_GetFlagStatus(TIM4, TIM_IT_Update);
if(st!=0)
{ TIM_ClearFlag(TIM4, TIM_IT_Update);
Kms10++;
if(tsec++>=100)
{
tsec=0;
run_clock();
if(rtc[2]%2) ;//led_on ;
else ;//led_off;
}
}
}
void TIM3_IRQHandler() //1ms
{
u8 st;
st=TIM_GetFlagStatus(TIM3, TIM_IT_Update);
if(st!=0)
{
TIM_ClearFlag(TIM3, TIM_IT_Update);
pidcalcms++;
pwm_out();
}
}
void Isr_Init()
{
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
NVIC_InitStructure.NVIC_IRQChannel =TIM4_IRQn;// TIM4_IRQChannel;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init (&NVIC_InitStructure);
NVIC_InitStructure.NVIC_IRQChannel =TIM3_IRQn;// TIM3_IRQChannel;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init (&NVIC_InitStructure);
}
u8 a;
int main()
{
SystemInit(); //將主頻調整到72M
GPIO_Configuration();
AT24CXX_Init(); //24CXX初始化
Max6675_Init();
PIDParament_Init(); //
PWM_init();
Timer4_init(); //T4 10ms時鐘
Timer3_init(); //T3 1ms時鐘
Isr_Init();
key_Init();
LED_Init();
LCD1602_Init();
LCD1602_ClearScreen();
while(1)
{
pid_calc(); //pid??
Display();
read_temper();//??????
key_scan();
E11();
}
}

復制代碼

所有資料51hei提供下載:

溫控.7z (214.26 KB, 下載次數: 243)

stm32與風量調節原理圖.rar (270.02 KB, 下載次數: 195)

ID:436736 · 發表于 2020-5-16 15:04

很好很實用的改造，這回不怕過溫吹黑了。

ID:318347 · 發表于 2020-5-16 23:18

有創意，學習了！

ID:66757 · 發表于 2020-5-18 13:37

改得有點失望！

ID:764574 · 發表于 2020-5-30 00:34

厲害大神

ID:764574 · 發表于 2020-5-30 01:19

我的快克857想改一下大神能指點一下嗎

ID:282074 · 發表于 2020-6-18 06:59

畫的原理圖供大家下載

ID:233182 · 發表于 2020-7-5 22:47

有一說一，樓主有點東西呀

ID:233182 · 發表于 2020-7-5 22:48

好東西呀，學到了

ID:890581 · 發表于 2021-3-13 22:25

這個真不錯，有空跟著樓主學習也改一下！

ID:691573 · 發表于 2021-3-17 14:59

好東西，下了改造我的850.

ID:430492 · 發表于 2021-3-22 15:32

看來玩單片機的壇友們，好象喜歡植物的挺多的，至少照片周圍看到的挺多。

ID:251992 · 發表于 2021-3-24 09:18

diy樂趣多，支持折騰

ID:283145 · 發表于 2021-6-4 10:31

謝謝樓主分享，打算把我的850升下級。

ID:902479 · 發表于 2021-7-22 19:30

這個帖子真是太好了，我剛好有一個852D的老熱風器，放在有兩年沒有使用了，正準備扔了來著，這下好了，可以廢物利用了哈，，感謝樓主的分享哈，。。。

ID:904440 · 發表于 2022-7-25 20:06

有點黑看不清那個

ID:1054312 · 發表于 2022-11-28 07:17

我的也是這個型號，一開機就高溫，但實際溫度正常，能正常吹焊，就顯示溫庋高

ID:1060027 · 發表于 2023-1-1 23:51

我的也是。用久了現在溫飄很大

ID:5212 · 發表于 2023-1-4 14:55

都上stm單片機了，應該搞個高大上的彩屏來顯示。

ID:1057548 · 發表于 2023-7-20 22:05

非常感謝，我有一臺 852D，我將通過這個項目對其進行升級。

ID:1129414 · 發表于 2024-8-14 08:35

我的852D可以升級了

ID:945403 · 發表于 2024-9-24 09:45

謝謝樓主分享
