單片機低頻信號發生器Proteus仿真程序

[復制鏈接]
ID:655559 發表于 2019-12-3 23:15 | 顯示全部樓層 |閱讀模式
1、       查閱相關資料，完成原理圖設計；
2、       編寫軟件，使該系統能輸出方波、三角波、鋸齒波和梯形波；波形頻率均為1khz，雙極性輸出。
3、       用protel軟件完成系統的硬件設計，并通過電器規則檢查；
4、       仿真實現；
5、       畫pcb圖；

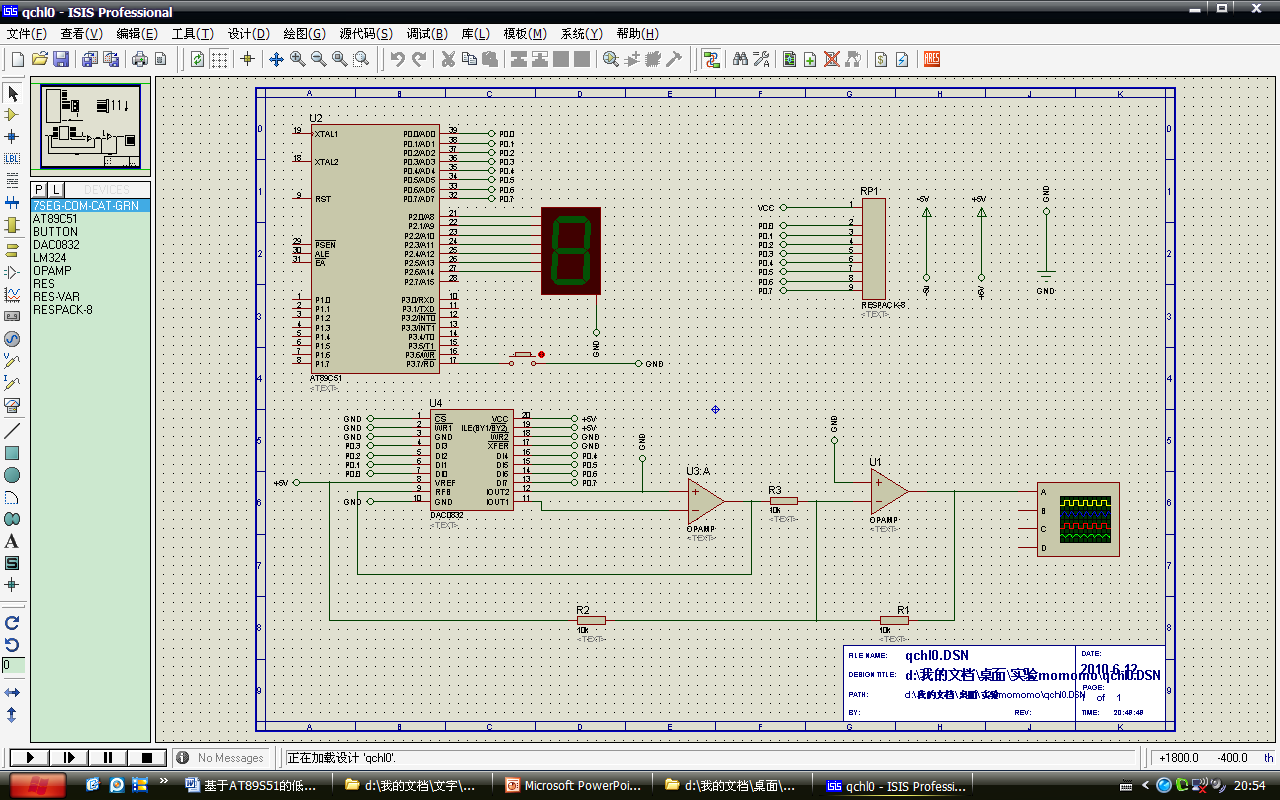

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

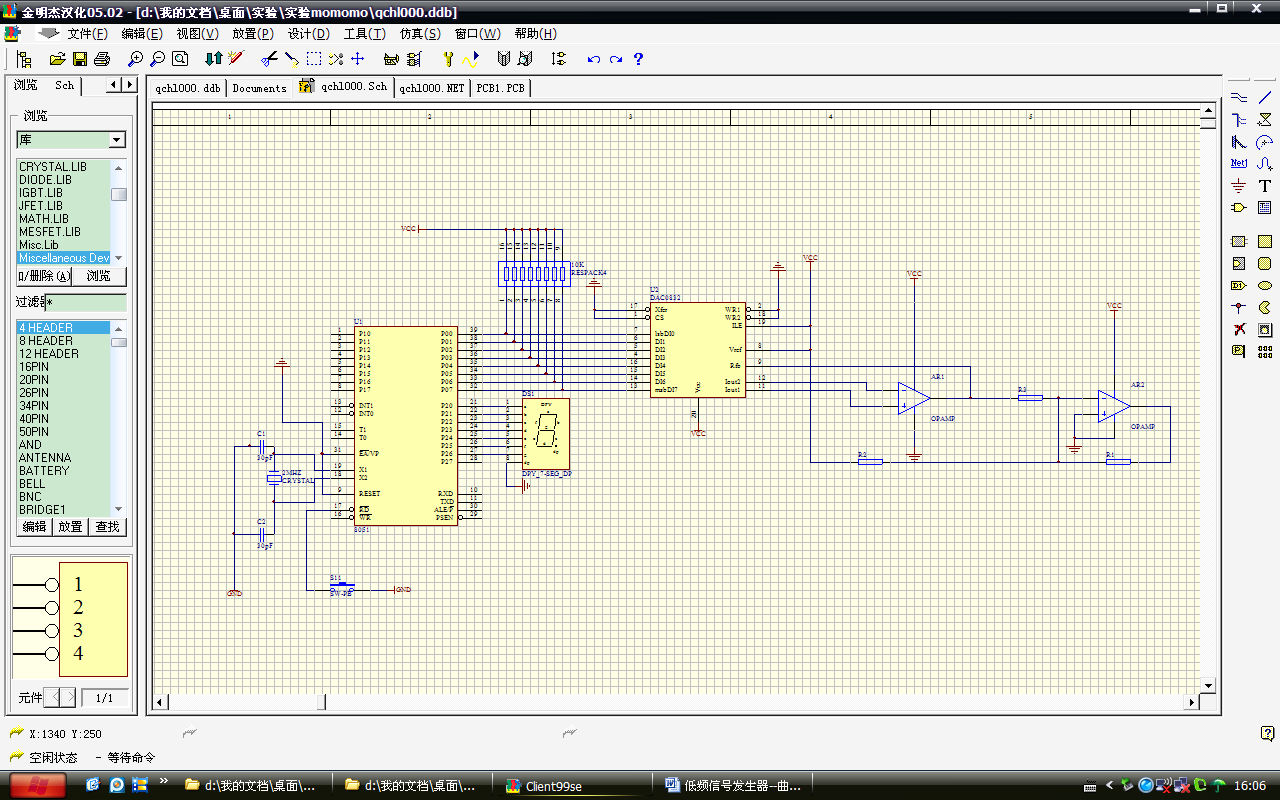

電路原理圖如下：

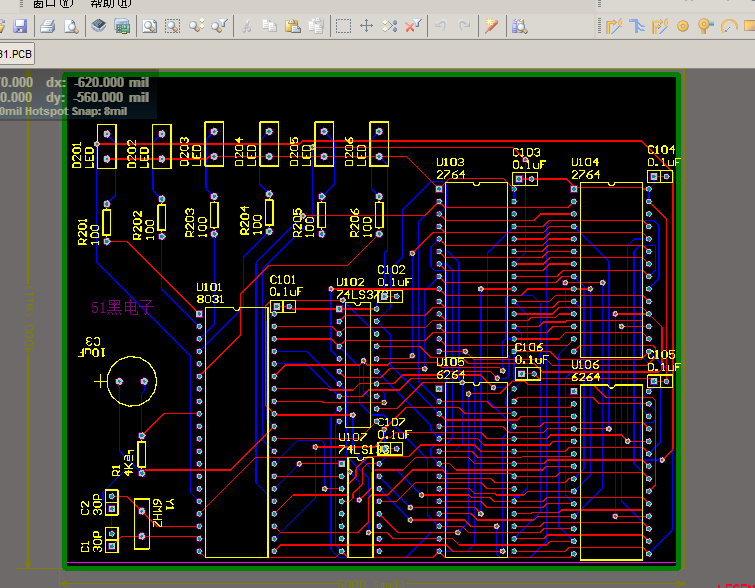

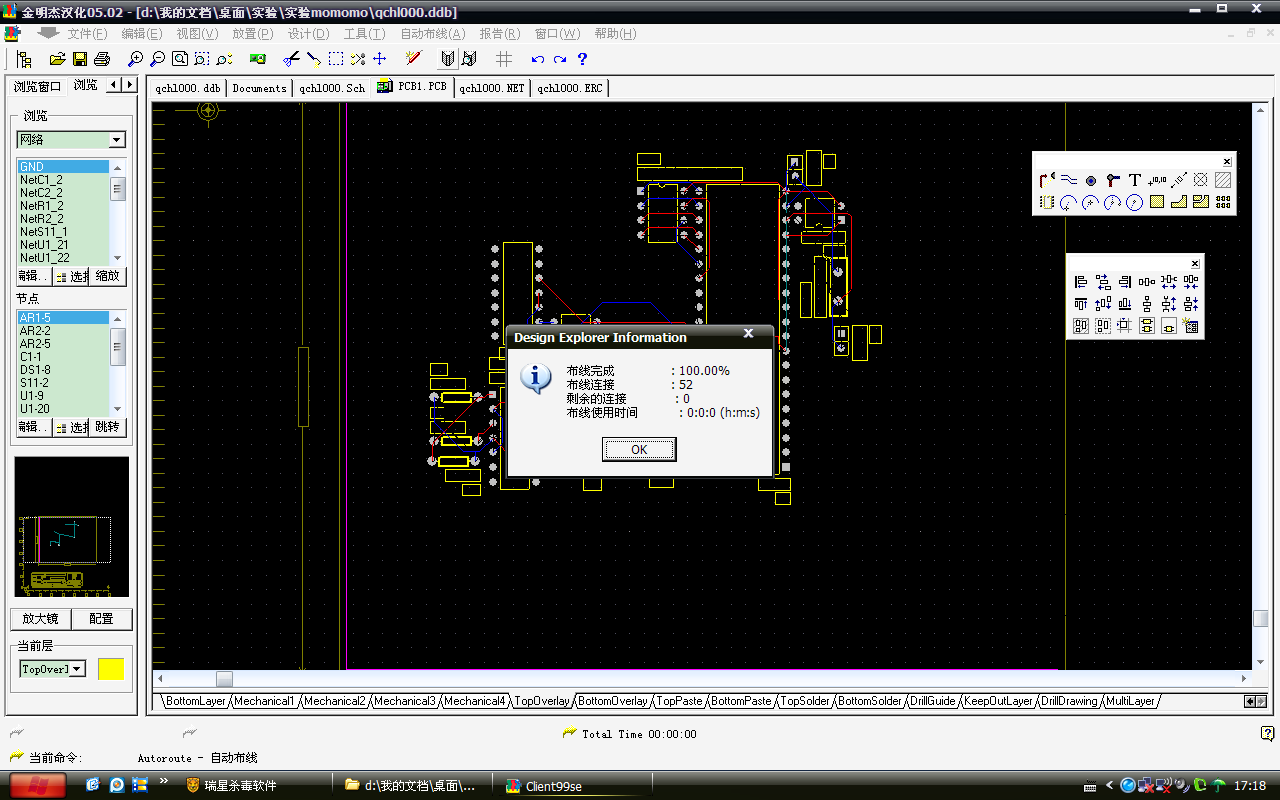

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

單片機代碼：
  1. #include <AT89X51.H>
  2. unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66}//  0 1 2 3 4


  5. unsigned char time1;                              //////延時函數參數///////
  6. /////////////////////////////變量說明//////////////////////////////////////
  7. unsigned char time2;
  8. unsigned char time3;
  9. unsigned char count;
  10. unsigned char ms;
  11. ////////////////////////////////////////函數說明////////////////////////////////

  13. void  initial(void);                                           ////初始化函數////
  14. //void  initial_time0(void);                                      //////定時器0初始化///////


  17. void  anjian(void);                                          ////////////按鍵函數////
  18. void  delay(unsigned char time1,time2,time3);                  ////延時函數////
  19. void  disp(unsigned char count);                              /////靜態顯示子函數/////
  20. void  delay1(char ms);

  22. void  fangbo(void);                                          //方波函數//
  23. void  sanjiaobo(void);                                    //三角波函數//
  24. void  juchibo(void);                                      //鋸齒波函數//
  25. void  tixingbo(void);                                  //正弦波函數//



  29. void  main (void)
  30. {
  31.   initial();
  32.   while(1)
  33.   {
  34.      anjian();
  35.   }
  36. }
  37. /*************************************************************************
  38. //函數名稱：void anjian(void)
  39. //函數說明:按鍵函數
  40. //函數功能：
  41. //    注意：
  42. *************************************************************************/
  43. void  anjian(void)
  44. {

  46.   if(P3_7==0)
  47.    {delay(1,50,248);
  48.     if(P3_7==0)
  49.      {count=1;
  50.       disp(count);
  51.     fangbo();
  52.      }
  53.    }
  54.    while(P3_7==0);
  55.   count=0;
  56.   disp(count);
  57.   anjian();
  58. }
  59. /*************************************************************************
  60. //函數名稱：void fangbo(void)
  61. //函數說明:方波函數
  62. //函數功能：
  63. //    注意：
  64. *************************************************************************/
  65. void  fangbo(void)
  66. {
  67.   while(1)
  68.      {
  69.      unsigned char fangbo_1;
  70.          fangbo_1+=8;
  71.          if(fangbo_1>128&fangbo_1<256)   {P0=0x00;}
  72.          if(fangbo_1<128)            {P0=0xff;}

  74.        if(P3_7==0)
  75.             {delay(1,50,248);
  76.          if(P3_7==0)
  77.              {  count=2;
  78.                 disp(count);
  79.                     sanjiaobo();

  81.              }
  82.             }
  83.             while(P3_7==0);
  84.   }
  85. }
  86. /*************************************************************************
  87. //函數名稱：voidsanjiaobo(void)
  88. //函數說明:三角波函數
  89. //函數功能：
  90. //    注意：
  91. *************************************************************************/
  92. void  sanjiaobo(void)
  93. {
  94.   while(1)
  95.   {
  96.          unsignedchar sanjiaobo_2;
  97.          if(sanjiaobo_2<=128)
  98.          {P0=sanjiaobo_2;}
  99.          else
  100.          {P0=255-sanjiaobo_2;}
  101.       sanjiaobo_2+=5;
  102.          if(sanjiaobo_2>=255)
  103.          {sanjiaobo_2=0x00;}

  105.           if(P3_7==0)
  106.             {
  107.             delay(1,50,248);
  108.             if(P3_7==0)
  109.              {count=3;
  110.                 disp(count);
  111.                     juchibo();

  113.               }
  114.          }
  115.             while(P3_7==0);
  116.   }
  117. }
  118. /*************************************************************************
  119. //函數名稱：voidjuchibo(void)
  120. //函數說明:鋸齒波函數
  121. //函數功能：
  122. //    注意：
  123. *************************************************************************/
  124. void  juchibo(void)
  125. {
  126.   while(1)
  127.   {
  128.          unsignedchar juchibo_3;
  129.          if(juchibo_3<180) {P0=juchibo_3;}
  130.          juchibo_3+=4;
  131.          if(juchibo_3>=180)   {juchibo_3=0x00;}
  132.          if(P3_7==0)
  133.          {
  134.          delay(1,50,248);
  135.          if(P3_7==0)
  136.              {count=4;
  137.                 disp(count);
  138.                     tixingbo();
  139.             }
  140.           }
  141.         while(P3_7==0);
  142.   }
  143. }
  144. /*************************************************************************
  145. //函數名稱：voidtixingbo(void)
  146. //函數說明:梯形波函數
  147. //函數功能：
  148. //    注意：
  149. *************************************************************************/
  150. void tixingbo(void)
  151. {
  152.   while(1)
  153.   {
  154.      unsignedchar tixingbo_4;
  155.          if(tixingbo_4<120)
  156.          {P0=tixingbo_4;}
  157.          elseif(tixingbo_4==120)
  158.            delay1(1);
  159.         elseif(tixingbo_4<240)
  160.            {P0=240-tixingbo_4;}
  161.           if(tixingbo_4==240)
  162.            {delay1(1);}


  165.          if(tixingbo_4>240)
  166.          {
  167.          tixingbo_4=0x00;

  169.          }

  171.              tixingbo_4+=10;
  172.          if(P3_7==0)
  173.             {delay(1,50,248);
  174.             if(P3_7==0)
  175.              {  count=0;
  176.                 disp(count);
  177.                     anjian();

  179.               }
  180.          }
  181.            while(P3_7==0);
  182.   }
  183. }
  184. /*************************************************************************
  185. //函數名稱：voidinitial(void)
  186. //函數說明:初始化函數
  187. //函數功能：
  188. //    注意：
  189. *************************************************************************/
  190. void  initial(void)
  191.       {
  192.          P0=0xff;
  193.          P1=0xff;
  194.          P2=0xff;
  195.          P3=0xff;
  196.       }
  197. /*************************************************************************
  198. //函數名稱：delay(unsignedchar time1，time2，time3)
  199. //函數說明:延時函數
  200. //函數功能：
  201. //入口參數:unsigned chartime1，time2，time3
  202. //出口參數：
  203. //    注意：延時時間的計算：(time1*time2*time3*8us)us
  204.             time1,time2,time3可以不進行變量說明
  205. *************************************************************************/
  206. void delay(unsigned char time1,time2,time3)
  207.        {
  208.          unsigned char i,j,k;
  209.           for(i=time1;i>0;i--)
  210.              { for(j=time2;j>0;j--)
  211.                   {
  212.                      for(k=time3;k>0;k--);
  213.                   }
  214.              }
  215.         }
  216. /*************************************************************************
  217. //函數名稱：disp(unsignedchar count)
  218. //函數說明:靜態顯示子函數
  219. //函數功能：
  220. //入口參數:unsigned charcount
  221. //出口參數：
  222. //    注意：
  223. *************************************************************************/
  224. void  disp(unsigned char count)
  225.       {
  226.          P2=table[count];
  227.          delay(1,5,248);
  228.       }

  230.    void delay1(char ms)
  231. {
  232. char ti;
  233. while(ms--)
  234. {
  235.   for(ti=0;ti<16;ti++){}
  236. }
  237. }
復制代碼

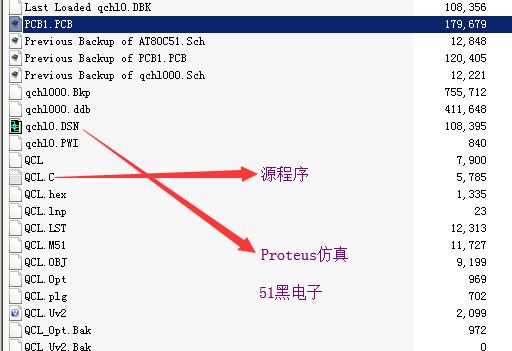

全部資料51hei下載地址：
低頻信號發生器.rar (1.53 MB, 下載次數: 38)
