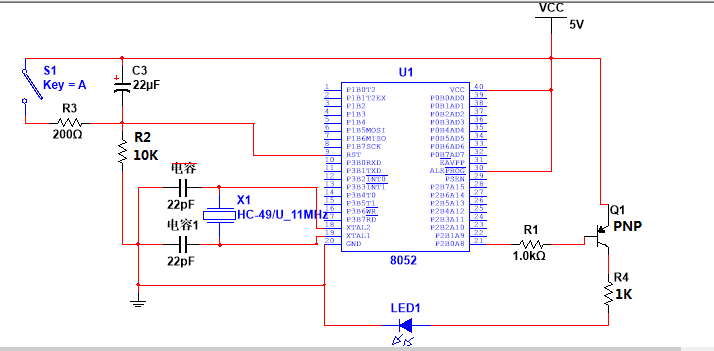

請問這個單片機最小系統原理圖對嗎?

ID:630013 · 發表于 2019-11-29 11:20

之前兩個晶振電容用的22uF震不起來,p20能亮,當不受控制.
這次買的30pf還沒到...
所以想問一下這個原理圖沒問題吧

ID:630013 · 發表于 2019-11-29 11:21

用的三極管9012驅動led

ID:525068 · 發表于 2019-11-29 12:47

圖沒問題，但是R3R4是不是可以不加

ID:158375 · 發表于 2019-11-29 12:54

我認為LED發光二極管的位置放的不合適，應放在三極管的C級與電阻直接串聯，至于為什么，自己考慮。
順便說一句，R2改為>=10K電阻，單片機30腳ALE沒必要接5V電源。

ID:275826 · 發表于 2019-11-29 12:55

1、復位電路沒有連接到腳
2、LED用Q1驅動？也不對呀，集電極電阻太大了

ID:213173 · 發表于 2019-11-29 13:13

RESET腳接錯，應該接9腳。P2.0低電平驅動，三極管用PNP型集電極輸出。LED限流電阻改1K，復位電阻改10K。

ID:636210 · 發表于 2019-11-29 14:05

原理圖不對，不能工作。復位引腳接錯由10腳接到9腳，發光管部分電阻太大，可以直接用單片機引腳驅動，不需要三極管加強驅動能力。

ID:319800 · 發表于 2019-11-29 16:01

圖是沒問題的

ID:630013 · 發表于 2019-11-29 17:59

好的,感謝各位,那個p9是我繪圖時畫錯了....感謝9樓糾正的圖...謝謝..我不會的都盡量在百度

ID:619763 · 發表于 2019-11-29 19:37

運行一下，再網絡上找效果圖，比較一下，差不多應該就是對的。
