單片機控制大功率直流LED大型流水燈

ID:650556 · 發表于 2019-11-27 10:33

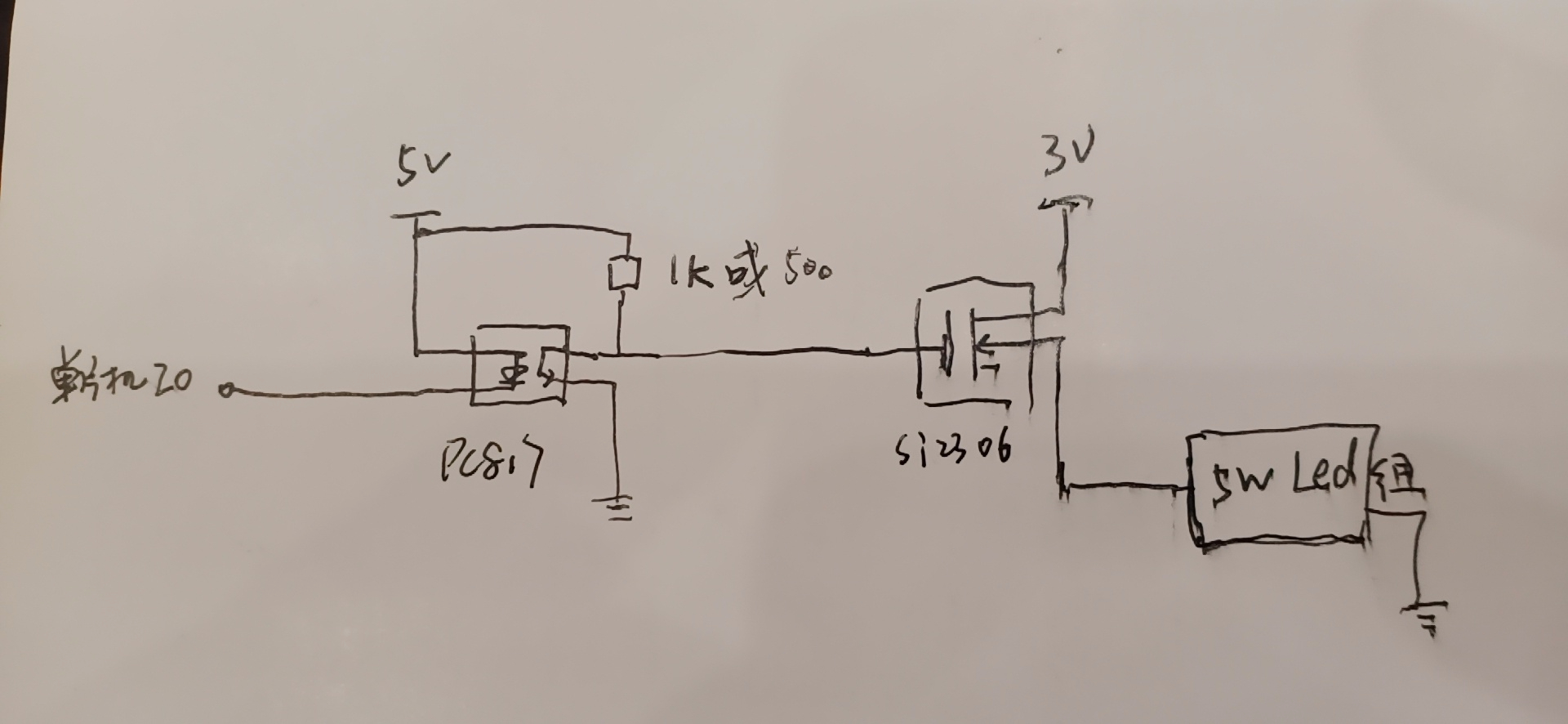

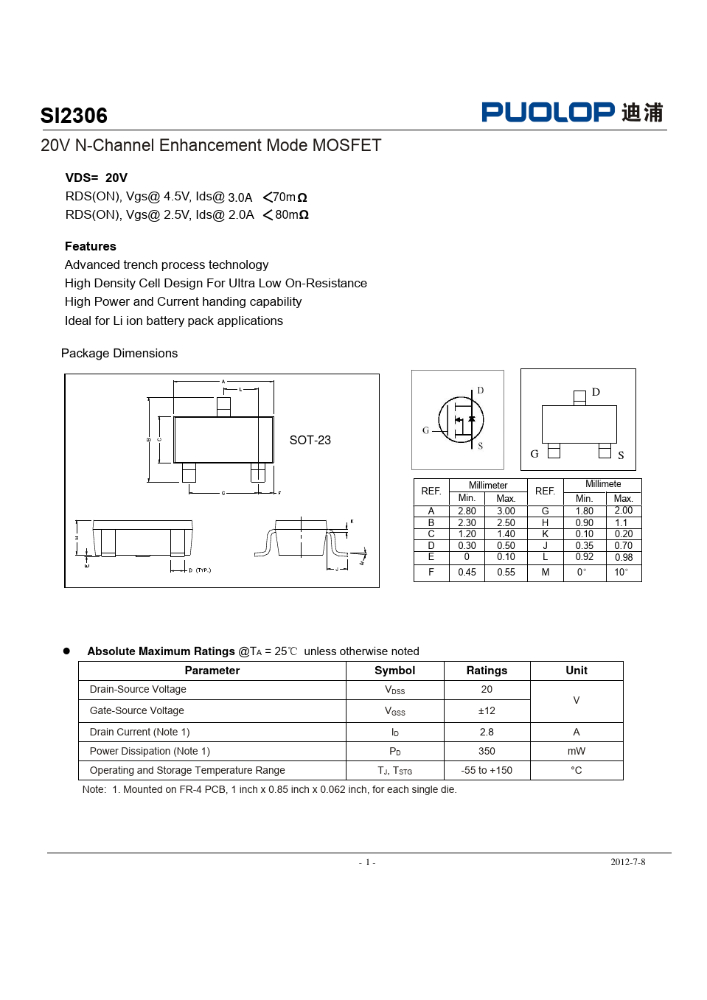

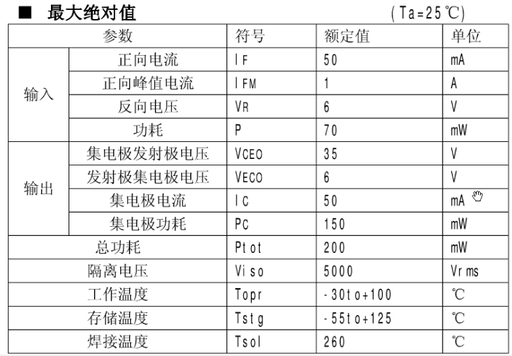

帶學生社團，玩5v單片機控制32組LED，做大型流水燈。用PC817光耦+si2306 MOS管，因為便宜，幾分錢一個，電阻能少用就少用。下面有PC817的參數，輸入50ma而單片機io口最大20ma，輸入端不加電阻，光耦輸出端幾百歐就行。MOS管控制電流查不出來，負載電流不超過2a，不加電阻了。單片機IO低電平，負載工作，高電平負載停止工作。望各位大神指正。動手后繼續匯報戰果。

ID:650556 · 發表于 2019-11-27 11:12

請各位大神指正

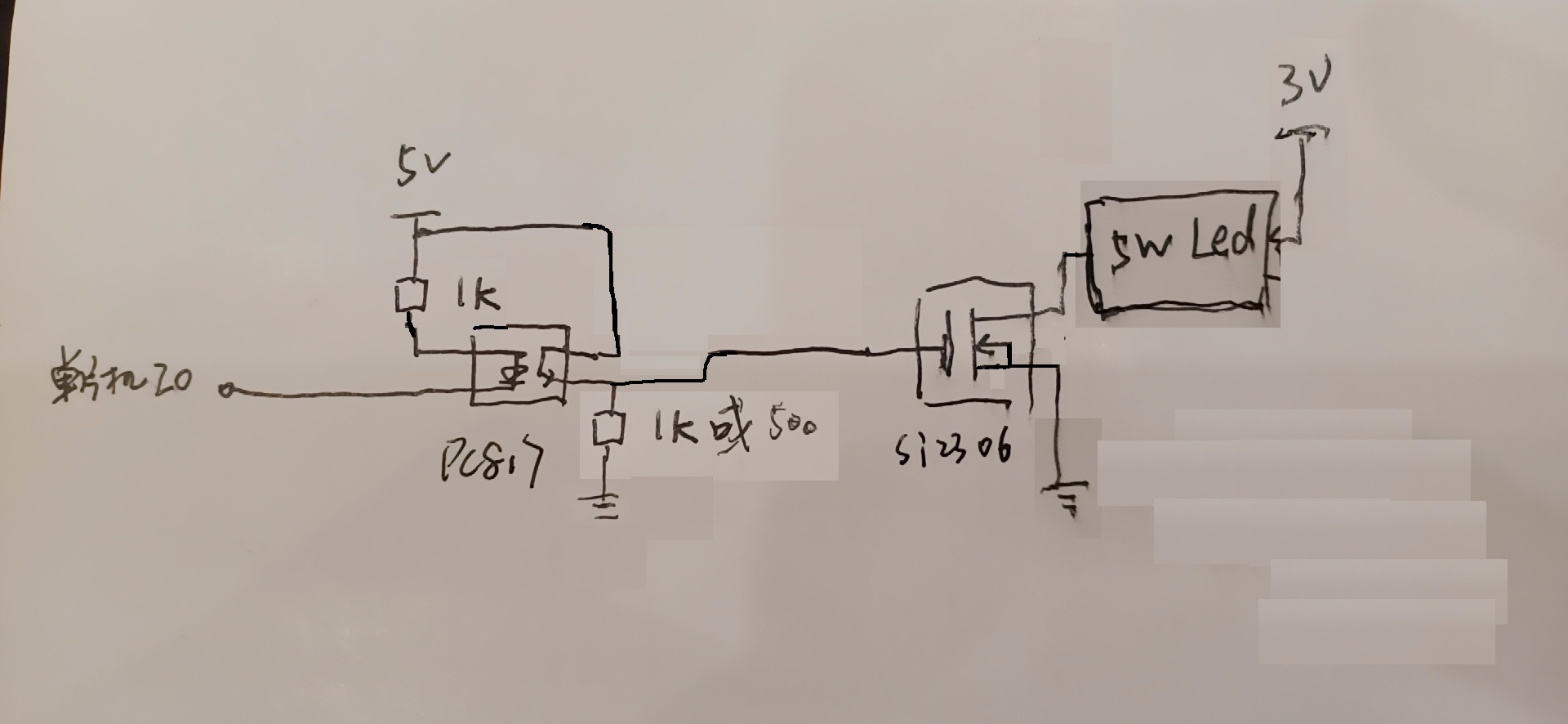

ID:213173 · 發表于 2019-11-27 14:23

ID:401564 · 發表于 2019-11-27 15:21

2306是N溝道的MOS管,不是這樣用的
不要光耦,不知道為什么那么多人喜歡光耦,書上好像也沒有說光耦是這么用的呀

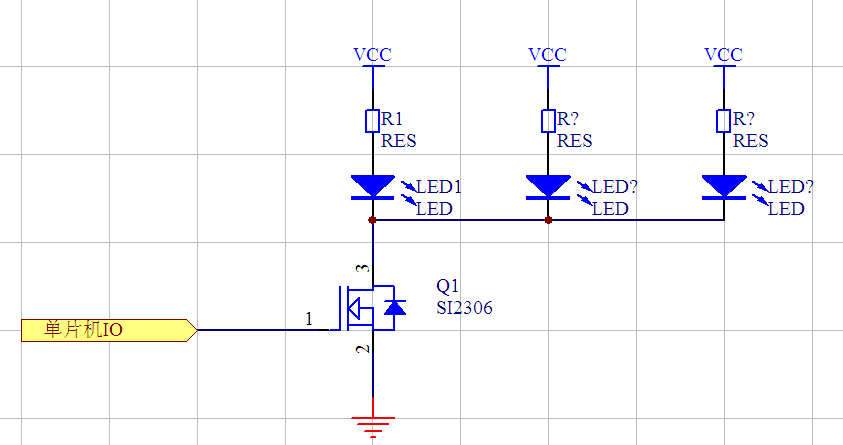

給你一個可以實際應用的電路,幾A電流的LED手電也有用這種電路的
LED一定要有限流電阻!除非你是恒流驅動
限流電阻要自己去計算,最好是一個LED就一個電阻 51hei截圖20191127152101.jpg

ID:395068 · 發表于 2019-11-27 17:01

我擦，就控制幾個LED燈，還要加光耦？

ID:650556 · 發表于 2019-11-27 17:10

Y_G_G 發表于 2019-11-27 15:21
2306是N溝道的MOS管,不是這樣用的
不要光耦,不知道為什么那么多人喜歡光耦,書上好像也沒有說光耦是這么用 ...

Led用開關電源恒壓驅動

ID:650556 · 發表于 2019-11-27 17:12

wulin 發表于 2019-11-27 14:23

我接上都試試效果
