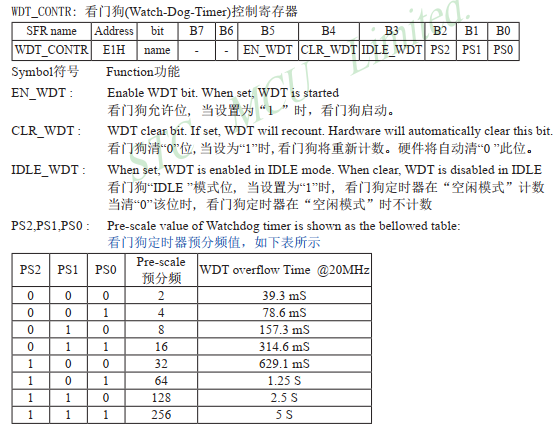

看門狗定時器寄存器(WDT_CONTR)
STC單片機看門狗定時器寄存器在特殊功能寄存器中的字節地址為E1H，不能位尋址， 該寄存器用來管理STC單片機的看門狗控制部分，包括啟停看門狗、設置看門狗溢出時間等。單片機復位時該寄存器不一定全部被清0，在STC下載程序軟件界 面上可設置復位關看門狗或只有停電關看門狗的選擇，大家根據需要可做出適合自己設計系統的選擇。
#include "reg52.h"
#define uchar unsigned char
#define uint unsigned int
sfr WDT_CONTR=0xe1;
sbit led1=P1^0;
void delayms(uint x)
{
uint i,j;
for(i=x;i>0;i--) //i=x 即延時約 x 毫秒
for(j=110;j>0;j--);
}
void main()
{
WDT_CONTR=0x35;
led1=0;
delayms(500);
led1=1;
while(1)
{
delayms(1000);
WDT_CONTR=0x35;
}
}

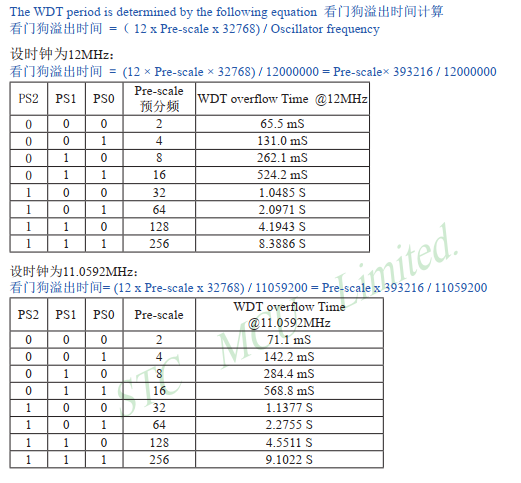

其中，WDT_CONTR=0x35; //喂狗，由上表可得出，2.2755 s 溢出
如果在溢出時間內沒有喂狗，那么將復位，程序從頭開始執行。
分析：
“sfr WDT_CONTR=0xe1;”定義STC單片機中新加入的看門狗寄存器，因為reg52.h頭文件中沒有對該寄存器的定義，以后要定義其它新的寄存器 時方法相同，當然也可以寫在reg52.h頭文件中。
程序開始后，點亮發光二極管后延時約500ms后再熄滅，這里延時不可過長，若兩次喂狗之間程序運行的總時間超過看門狗的溢出時間，看門狗將復位單 片機，大家可調節這個延時時間看實際演示效果。
喂狗時使用和設定看門狗寄存器同樣的語句，只要看門狗寄存器中的CLR_WDT位被置1，看門狗定時器將重新計數，CLR_WDT位被置1后，由硬件自動將其清零。
演示結果表現為發光二極管點亮后，馬上熄滅，再不會點亮，這說明程序沒有被復位，始終停止在while(1)循環中，看門狗處于被正常喂狗的情況下。
【例】只需把while(1)循環中的“WDT_CONTR=0x35;”這句刪掉，演示結果為小燈不停的閃爍，因為有了看門狗的作用，當看門狗定時器溢出時，使單片機復位從頭重新執行程序，所以小燈閃爍。
在應用看門狗時，需要在整個大程序的不同位置喂狗，每兩次喂狗之間的時間間隔一定不能小于看門狗定時器的溢出時間，否則程序將會不停的復位。
|
