STC51單片機制作的電子鐘，在1602上顯示（包含日期及校準功能）思路與程序

[復制鏈接]
ID:372902 發表于 2019-6-2 00:17 | 顯示全部樓層 |閱讀模式
單片機實驗要求如下
合理使用STC單片機內的定時器資源，并使用1602實現數字鐘的功能，顯示方式xx：xx：xx（時：分：秒）
基本部分：
能在1602上以xx：xx：xx的形式顯示時間，符合真實工作情況（40分）
提高部分：
（1）能通過一個按鍵將1602切換到顯示年月日，顯示格式xx/xx/xx（年/月/日）（20分），
（2）通過按鍵可以調整時、分、秒(30分）
發揮部分：
完善電子鐘的功能（10分）
注：
（1）設計的電子鐘，使用最少的按鍵，按照電子表，對多使用3個按鍵。
（2）時鐘工作時，其進位應該與真實的電子鐘相同。
（3）顯示時間和顯示年月日之間的進位關系符合實際。

【思路】
（一）使用定時器0產生1秒的時鐘信號，用來時鐘走時，并達到24小時候進位到日期中的日，進而是月，年。通過if條件語句實現了瑞年的處理，月份天數不一致的處理。
（二）總共使用了兩個按鍵。通過外部中斷0，切換到顯示日期，并且記錄外部中斷0觸發的次數，通過次數進入調整狀態，時間和日期均可以調整。通過外部中斷0進入調整狀態后，再通過外部中斷1調整時間和日期，日期和時間的調整采用了加滿溢出的方式。在日期的調整過程中，不會出現13月 35日等非正常邏輯的顯示結果。
（三）完善電子鐘的部分，日期也可以調整，整點報時（由于板子上沒有蜂鳴器，采用了兩個LED表示）。

【運行說明】

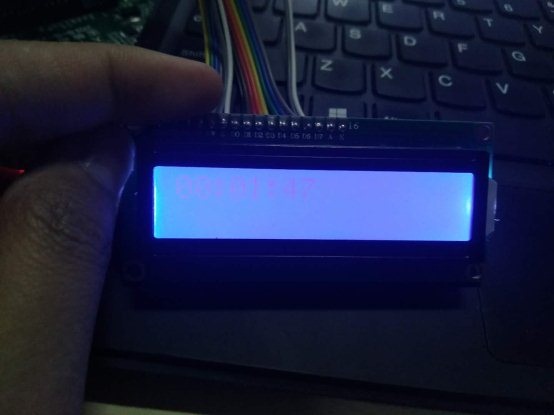

（1）進入時間顯示狀態，默認值為00:00:00

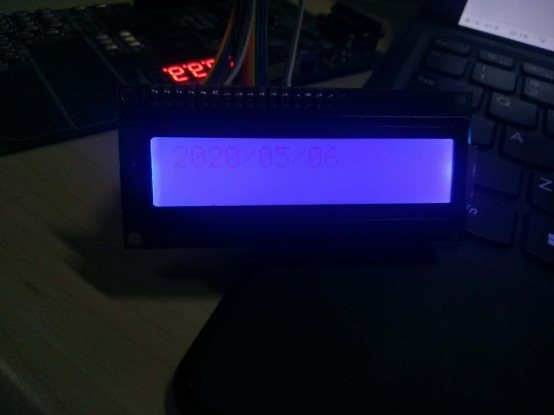

（2）通過外部中斷0進入日期顯示狀態，默認值為2019/05/26。

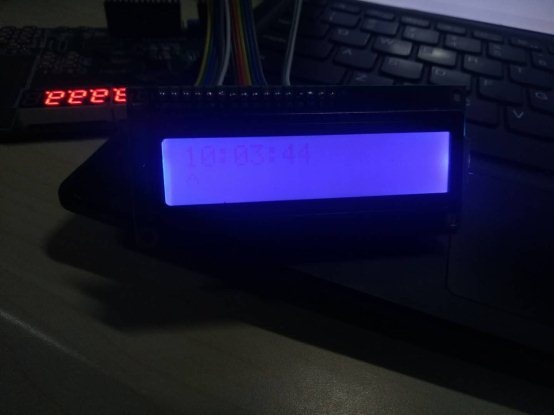

（3）再次按下外部中斷0進入時間調整狀態，修改時間的小時的十位，并通過在第二行的^作為修改位標志。

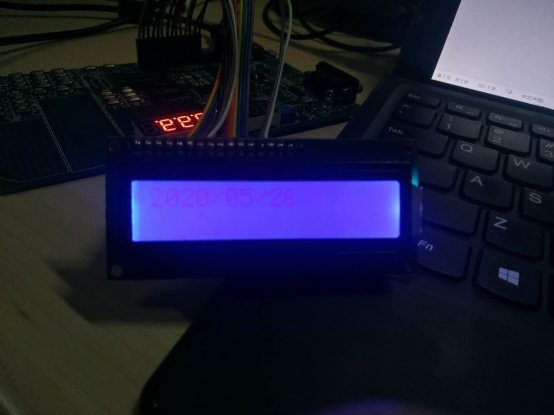

（4）之后類似，此步展示日期修改的年的個位。
（5）完成所有的調整后，再次按下外部中斷0，會再次進入時間的顯示狀態。
【答題過程遇到的問題說明】
（1）調整的部分，如果代碼放的位置不合適，調表會有不合理的現象發生，并且需要將調表所用的外部中斷1優先級大于定時器中斷。
（2）嘗試過用閃爍和光標作為修改位的指示，但是很容易發生混亂，就采用了在第二行，用合適的字符指示修改的位。
（3）最初的想法，是想調用矩陣鍵盤的兩個鍵作為加減，后來在調試的過程中，發現有干擾，因?yàn)長CD1602和矩陣鍵盤都用到了P0口，所以當矩陣鍵盤被按下的時候，會對1602的顯示造成干擾，所以之后的方案，取消了減，只采用了兩個外部中斷的按鍵。
（4）為了使時間和日期的顯示和調整符合真正的電子鐘，要花費一定的精力調整代碼。
【源代碼及注釋】
注：文檔中的代碼只有主程序main.c，別的頭文件及.c文件在工程文件夾內。

單片機源程序如下:
  1. #include "reg51.h"
  2. #include "led1602.h"

  4. #define uchar unsigned char
  5. #define uint  unsigned int

  7. sfr P4=0xc0;
  8. int year=2019;//初始顯示日期的年
  9. uchar month=05,day=26,sec = 0, min = 0, hou = 0;//初始顯示日期為 2019年05月26日，初始顯示時間為00:00:00
  10. uchar num = 0;//調整日期和時間，以及切換顯示日期和時間的標志位
  11. uchar time = 0;//一秒的時間信號
  12. uchar jia=0;//調整日期和時間的信號
  13. sbit P46=P4^6;//鬧鐘（整點報時）的兩個燈
  14. sbit P47=P4^7;
  15. void time_rec();//時鐘走時函數
  16. void init();//程序初始化函數，包括LCD的初始化，中斷的設置，定時器的TH TL設置
  17. void write_liangwei(uchar add,uchar date);//兩位字符分離函數
  18. void write_siwei(uchar add1,int date1);//四位字符分離函數
  19. void show_time();//時間顯示函數
  20. void show_dat();//日期顯示函數
  21. void main()
  22. {
  23.         init();
  24.         while(1){
  25.         time_rec();//調用時鐘走時函數
  26.         if(num == 0)//顯示時間
  27.         {
  28.                 lcdshowstr(0,1,"                ");
  29.                 show_time();
  30.         }
  31.         if(num==1)//顯示日期
  32.         {
  33.                 lcdshowstr(0,1,"                ");
  34.                 show_dat();
  35.                 jia = 0;
  36.         }
  37.         if(num == 2)//顯示時間的同時，修改時間的小時的十位
  38.         {
  39.                 lcdshowstr(0,1,"^");
  40.                 show_time();
  41.                 jia = 0;
  42.         }
  43.         if(num == 3)//顯示時間的同時，修改時間的小時的個位，以下類似
  44.         {
  45.         lcdshowstr(0,1," ^");
  46.         show_time();
  47.         jia = 0;
  48.         }
  49.         if(num == 4)
  50.         {
  51.         lcdshowstr(0,1,"   ^");
  52.          show_time();
  53.          jia = 0;
  54.         }
  55.         if(num == 5)
  56.         {
  57.         lcdshowstr(0,1,"    ^");
  58.         show_time();
  59.         jia = 0;
  60.         }
  61.         if(num == 6)
  62.         {
  63.          lcdshowstr(0,1,"      ^");
  64.          show_time();
  65.          jia = 0;
  66.         }
  67.         if(num == 7)
  68.         {
  69.         lcdshowstr(0,1,"       ^");
  70.         show_time();
  71.         jia = 0;
  72.         }
  73.         if(num == 8)
  74.         {
  75.          lcdshowstr(0,1,"^               ");
  76.          show_dat();
  77.          jia = 0;
  78.         }
  79.         if(num == 9)
  80.         {
  81.          lcdshowstr(0,1," ^              ");
  82.          show_dat();
  83.          jia = 0;
  84.         }
  85.         if(num == 10)
  86.         {
  87.          lcdshowstr(0,1,"  ^             ");
  88.         show_dat();
  89.         jia = 0;
  90.         }
  91.         if(num == 11)
  92.         {
  93.         lcdshowstr(0,1,"   ^            ");
  94.         show_dat();
  95.         jia = 0;
  96.         }
  97.         if(num == 12)
  98.         {
  99.         lcdshowstr(0,1,"     ^          ");
  100.         show_dat();
  101.         jia = 0;
  102.         }
  103.         if(num == 13)
  104.         {
  105.         lcdshowstr(0,1,"      ^         ");
  106.         show_dat();
  107.         jia = 0;
  108.         }
  109.         if(num == 14)
  110.         {
  111.         lcdshowstr(0,1,"        ^       ");
  112.         show_dat();
  113.         jia = 0;
  114.         }
  115.         if(num == 15)
  116.         {
  117.         lcdshowstr(0,1,"         ^      ");
  118.         show_dat();
  119.         jia = 0;
  120.         }
  121.         }
  122. }
  123. void zhuangtai() interrupt 0         //外部中斷0 用于校準時間在時、分、秒之間進行切換
  124. {
  125.         num = num + 1;
  126.         if(num == 16)
  127.         {
  128.                 num = 0;
  129.         }
  130. }


  133. void timer0() interrupt 1        //定時器0的中斷子函數 用來產生1秒的時間，用于時鐘走時
  134. {
  135.         TH0 = 0x3C;
  136.         TL0 = 0xB0;
  137.         time++;
  138.         if(time == 20)
  139.         {
  140.                         sec++;
  141.                   time = 0;
  142.         }
  143. }

  145. void jiaozhun() interrupt 2 //外部中斷1用來調整時間、日期
  146. {
  147.         jia = 1;
  148.         if(num == 2)
  149.         {
  150.                 hou = hou + 10;
  151.                 if((hou%10<4)&&hou>24)
  152.                 {
  153.                         hou = hou - 30;
  154.                 }
  155.                 if((hou%10>4)&&hou>24)
  156.                 {
  157.                         hou = hou - 20;
  158.                 }
  159.                 if(hou==24)
  160.                 {
  161.                         hou = hou - 20;
  162.                 }
  163.         }
  164.         if(num==3)
  165.         {
  166.                 hou = hou + 1;
  167.                 if(hou>23)
  168.                 hou = 0;
  169.         }
  170.         if(num==4)
  171.         {
  172.                 min =  min+10 ;
  173.                 if(min > 59)
  174.                 {
  175.                         min = min -60;
  176.                 }
  177.         }
  178.         if(num==5)
  179.         {
  180.                  min=  min+1;
  181.                 if(min>59)
  182.                 {
  183.                         min = 0;
  184.                 }
  185.         }
  186.         if(num==6 )
  187.         {
  188.                  sec=sec + 10;
  189.                  if(sec >59 )
  190.                  {
  191.                          sec = sec - 60;
  192.                  }
  193.         }
  194.         if(num==7)
  195.         {
  196.                  sec= sec+1;
  197.                 if(sec>59)
  198.                 {
  199.                         sec = 0;
  200.                 }
  201.         }
  202.         if(num==8)
  203.         {
  204.                  year= year+1000;
  205.                 if(year>9000)
  206.                 {
  207.                         year = year -10000;
  208.                 }
  209.         }
  210.         if(num==9)
  211.         {
  212.                 year=year+100;
  213.                 if(year%1000/100>9)
  214.                 {
  215.                         year = year - 1000;
  216.                 }
  217.         }
  218.         if(num==10)
  219.         {
  220.                  year=year+10;
  221.                 if(year%100/10>9)
  222.                 {
  223.                         year = year -100;
  224.                 }
  225.         }
  226.         if(num==11)
  227.         {
  228.                  year=year+1;
  229.                 if(year%10>9)
  230.                 {
  231.                         year = year - 10;
  232.                 }
  233.         }
  234.         if(num==12)
  235.         {
  236.                 month = month +10;
  237.                 if((month%10<2)&&month>12)
  238.                 {
  239.                         month = month - 20;
  240.                 }
  241.                 if((month%10>2)&&month>12)
  242.                 {
  243.                         month = month - 10;
  244.                 }
  245.                 if(month==12)
  246.                 {
  247.                         month = month - 10;
  248.                 }
  249.         }
  250.         if(num==13)
  251.         {
  252.                 month = month +1;
  253.                 if(month%10>9)
  254.                 {
  255.                         month = 0;
  256.                 }
  257.                 if(month==12)
  258.                 {
  259.                         month = 0;
  260.                 }
  261.         }
  262.         if(num==14)
  263.         {
  264.                 day = day +10;
  265.                 if(month==1||month==3||month==5||month==7||month==8||month==10||month==12)
  266.                 {
  267.                         if((day%10<1)&&day>31)
  268.                         {
  269.                                 day = day - 40;
  270.                         }
  271.                         if((day%10>1)&&day>31)
  272.                         {
  273.                                 day = day - 30;
  274.                         }
  275.                         if(day==31)
  276.                         {
  277.                                 day = 0;
  278.                         }
  279.                 }
  280.                 if(month==4||month==6||month==9||month==11)
  281.                 {
  282.                         if(day>30)
  283.                         {
  284.                                 day = day - 40;
  285.                         }
  286.                 }
  287.                         if(((year%4==0&&year%100!=0)||(year%400==0))&&month==2)
  288.                         {
  289.                                 if(day>29)
  290.                         {
  291.                                 day = day - 30;
  292.                         }
  293.                         }
  294.                         if(year%4!=0&&month==2)
  295.                         {
  296.                                 if(day>28)
  297.                                 {
  298.                                         day = day -30;
  299.                                 }
  300.                   }
  301.         }
  302.         if(num==15)
  303.         {
  304.                 day = day +1;
  305.                 if((month==1||month==3||month==5||month==7||month==8||month==10||month==12)&&day>31)
  306.                 {
  307.                         day = 0;
  308.                 }
  309.                 if((month==4||month==6||month==9||month==11)&&day>30)
  310.                 {
  311.                         day = 0;
  312.                 }
  313.                 if(((year%4==0&&year%100!=0)||(year%400==0))&&day>29)
  314.                 {
  315.                         day = 0;
  316.                 }
  317.                 if((year%4!=0)&&day>28)
  318.                 {
  319.                         day = 0;
  320.                 }
  321.         }
  322. }

  324. /*
  325. *時間走時函數，計滿24小時后，日加一
  326. *并且設置了整點報時，或者說鬧鐘功能
  327. *由于單片機沒有蜂鳴器，采用兩個LED作為表示
  328. *LED亮一分鐘后自動熄滅
  329. */

  331. void time_rec()
  332. {
  333.         if(sec == 60)
  334.                 {
  335.                         P46 = 1;
  336.                         P47 = 1;
  337.                         sec = 0;
  338.                         min ++;
  339.                         if(min ==60)
  340.                         {
  341.                                 P46 = 0;
  342.                                 P47 = 0;
  343.                                 min = 0;
  344.                                 hou++;
  345.                                 if(hou==24)
  346.                                 {
  347.                                         hou = 0;
  348.                                         day++;
  349.                                         if((year%4==0&&year%100!=0)||(year%400==0))//判斷是否為閏年的2月
  350.                                          {
  351.              if(day==30)
  352.                  {
  353.                     day=0;
  354.                                                                                 month++;
  355.                                                                                         if(month==13)
  356.                                                                                         {
  357.                                                                                                 month=0;
  358.                                                                                                 year++;
  359.                                                                                         }
  360.                  }
  361.            }
  362.                                          if(year%4!=0&&month==2)
  363.                                          {
  364.                                                  if(day==29)
  365.                                                  {
  366.                                                                 day=0;
  367.                                                          month++;
  368.                                                                                         if(month==13)
  369.                                                                                         {
  370.                                                                                                 month=0;
  371.                                                                                                 year++;
  372.                                                                                         }
  373.                                                  }
  374.                                          }
  375.                                          if(month!=2&&month!=4&&month!=6&&month!=9&&month!=11)
  376.                                          {
  377.                                                         if(day==32)
  378.                                                         {
  379.                                                                 day=0;
  380.                                                                 month++;
  381.                                                                                         if(month==13)
  382.                                                                                         {
  383.                                                                                                 month=0;
  384.                                                                                                 year++;
  385.                                                                                         }
  386.                                                         }
  387.                                          }
  388.                                          if(month==4||month==6||month==9||month==11)
  389.                                          {
  390.                                                  {
  391.                                                          day=0;
  392.                                                          month++;
  393.                                                                                         if(month==13)
  394.                                                                                         {
  395.                                                                                                 month=0;
  396.                                                                                                 year++;
  397.                                                                                         }
  398.                                                  }
  399.                                          }
  400.
  401.                                 }
  402.                         }
  403.                 }
  404. }


  407. /*
  408. *初始化函數，包括LCD1602初始化
  409. *中斷的開啟，優先級的設置
  410. *定時器的工作方式，計算初值等。
  411. */
  412. void init()
  413. {
  414.         P0M0=0;
  415.         P0M1=0;
  416.   P2M0=0;
  417.         P2M1=0;
  418.         lcdwait();
  419.         lcdinit();
  420.         ET0 = 1;
  421.         EX0 = 1;                //外部中斷0允許
  422.         EX1 = 1;    //外部中斷1允許
  423.         PX1 = 0;                //調整外部中斷1的優先級
  424.         PT0 = 1;    //調整定時器0中斷優先級
  425.         IT1 = 1;
  426.         TMOD = 0x01;     //time0為定時器，方式1
  427.         TH0 = 0x3C;//(65535 - 50000) / 256;      //預置計算初值
  428.         TL0 = 0xB0;//(65535 - 50000) % 256;
  429.         IT0 = 1;         //低電平有效
  430.         TR0 = 1;         //為1時啟動計數
  431.   EA = 1;
  432. }


  435. /*
  436. *字符分離函數
  437. *將兩位的字符分離出十位和個位
  438. */
  439. void write_liangwei(uchar add,uchar date)
  440. {
  441.               uchar shi,ge;
  442.               shi=date/10;//分解一個2位數的十位和個位
  443. ……………………

  445. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
51單片機實驗_在1602上制作電子鐘（包含日期）.rar (227.01 KB, 下載次數: 84)

具體的思路和過程在壓縮包里。
壓縮包包含工程文件和實驗報告。

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
