可預置十六位計數器 單片機程序+Proteus仿真圖

[復制鏈接]
ID:507788 發表于 2019-4-24 17:17 | 顯示全部樓層 |閱讀模式
可預置十六位計數器的效果如下：

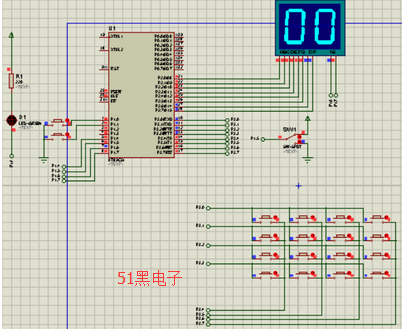

初始界面：

單刀雙置開關SW1打到下面，左邊的LED燈亮，上下兩個按鈕開始工作，按下上面的按鈕顯示加1，按下下面的按鈕顯示減1

單刀雙置開關SW1打到上面，左邊的LED燈不亮，4×4 矩陣鍵盤 KEYBOARD開始工作，從左到右，從上到下分別為0到F(第一個為0)輸入是從左到右開始的，eg:要顯示16這個數值,先輸入1，2位共陰極數碼管右邊部分為0，左邊部分為1；再輸入6，2位共陰極數碼管右邊部分為1，左邊部分為6.
(代碼在附件中給出，格式為c語言代碼，由Keil4編譯運行)

單片機源程序如下:
  1. #include "at89x51.h"
  2. unsigned char low=0;
  3. unsigned char high=0;
  4. unsigned char led_disp[] = {
  5.                                                         0x3f,0x06,0x5b,0x4f,
  6.                                                         0x66,0x6d,0x7d,0x07,
  7.                                                         0x7f,0x6f,0x77,0x7c,
  8.                                                         0x39,0x5e,0x79,0x71
  9.                                                 }; //0-f


  12. void delay_ms(unsigned int a)
  13. {
  14.         unsigned int i;
  15.         while(a--)
  16.         {
  17.                 i = 70;
  18.                 while(i--);
  19.         }
  20. }

  22. //反轉法

  24. unsigned char translate(unsigned char x)
  25. {
  26.         unsigned char y;
  27.         if(x==7)  //0111
  28.                 y=3;
  29.         else if(x==11)        //1011
  30.                 y=2;
  31.         else if(x==13)        //1101
  32.                 y=1;
  33.         else if(x==14)        //1110
  34.                 y=0;
  35.         return y;
  36. }

  38. unsigned char getKey(unsigned char *key)
  39. {
  40.         unsigned char r, c, t;
  41.         P3 = 0xf0; //列線置1，行線置0
  42.         if(P3 != 0xf0) //按鍵按下
  43.         {
  44.                 //消抖
  45.                 delay_ms(15);
  46.                 if(P3 != 0xf0)
  47.                 {
  48.                         t = P3;
  49.                         //取列號
  50.                         c = (t & 0xf0) >> 4;
  51.                         c = translate(c);
  52.                         //將列值輸出，行線置1
  53.                         P3 = t | 0x0f;
  54.                         //取行號
  55.                         r = (P3 & 0x0f);
  56.                         r = translate(r);
  57.                         *key = r*4+c;

  59.                         //等待按鍵放開
  60.                         P3 = 0xf0;
  61.                         while(P3 != 0xf0);
  62.                         return 1;
  63.                 }
  64.         }
  65.         return 0;
  66. }

  68. void dispHigh(unsigned char v)
  69. {
  70.                 P2=0;
  71.                 P1_7 = 1;
  72.                 P1_6 = 0;
  73.                 P2 = led_disp[v];
  74.                 delay_ms(5);
  75. }
  76. void dispLow(unsigned char v)
  77. {
  78.                 P2=0;
  79.                 P1_6 = 1;
  80.                 P1_7 = 0;
  81.                 P2 = led_disp[v];
  82.                 delay_ms(5);
  83. }

  85. void main(void)
  86. {
  87.         unsigned char k;
  88.         //P2 = 0;//預置
  89.         if(P1_5==1)
  90.         {
  91.                 P2=0;
  92.                 P1_4=1;//左邊的LED不亮，鍵盤計數
  93.                 while(1){
  94.                         if(getKey(&k))
  95.                         {
  96.                                 high= low;
  97.                                 low = k;//低位置數
  98.                         }
  99.                         dispLow(low);//低位顯示
  100.                         dispHigh(high);
  101.                         if(P1_5==0)
  102.                                 break;
  103.                 }
  104.         }


  107.         if(P1_5==0)
  108.         {
  109.                 P2=0;
  110.                 P1_4=0;//左邊的LED亮，加減計數
  111.                 while(1)
  112.                 {
  113.                         delay_ms(15);
  114.                         if(P1_0==0)
  115.                         {
  116.                                 delay_ms(300);
  117.                                 low++;
  118.                                 if(low==16)
  119.                                 {
  120.                                         low=0;
  121.                                         high++;
  122.                                         if(high==16)
  123.                                         {
  124.                                                 low=0;
  125.                                                 high=0;
  126.                                         }
  127.                                 }
  128.                         }
  129.                         else if(P1_1==0)
  130.                         {
  131.                                 delay_ms(300);
  132.                                 low--;
  133.                                 if(low==-1)
  134. ……………………

  136. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

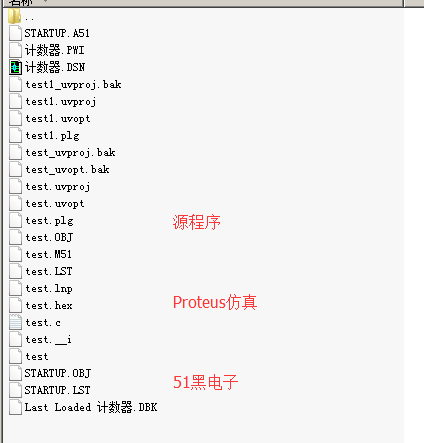

所有資料51hei提供下載:
可預置十六位計數器.zip (223.04 KB, 下載次數: 41)
