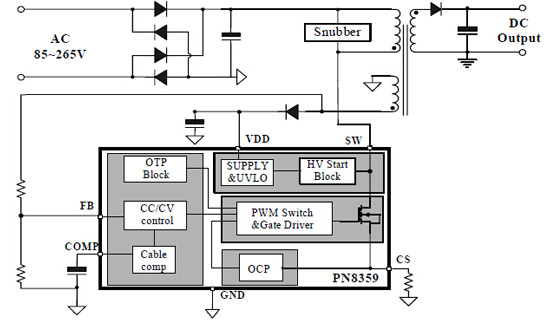

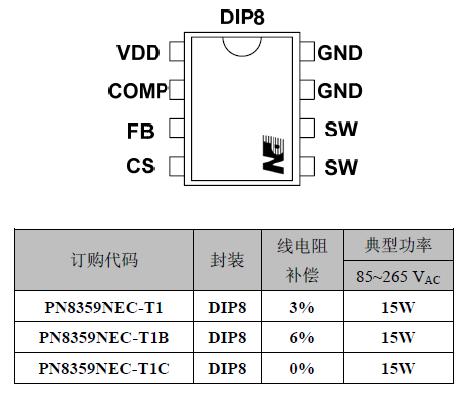

PN8359 ac-dc隔離式原邊反饋開關電源芯片內置650V功率MOSFET和原邊電感量補償電路，可省略光耦和TL431，具有優異全面的保護功能，用于高性能、外圍元器件精簡的開關電源適配器、電池充電器、機頂盒電源以及LED照明。 下面跟隨芯朋代理驪微電子詳細了解一下PN8359開關電源轉換芯片的功能描述： 1. 啟動：在啟動階段，內部高壓電流源為內部偏置電路供電并給外部VDD電容充電。當VDD電壓達到15V，芯片開始工作的同時高壓啟動電路關斷；只要VDD電壓不低于8V，芯片維持正常工作。啟動后，偏置電路通過輔助源供電。 2. CC工作模式 ：在CC工作狀態，PN8359開關電源轉換芯片采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。 3. CV工作模式：在CV工作狀態，PN8359開關電源轉換芯片采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組電壓決定振蕩頻率。 在重載模式，輸出電流減小，振蕩頻率減小；在空載載芯片進入跳周期模式，進一步減小待機損耗。輕載時，該芯片采用較小的峰值電流工作以減小音頻噪聲。 4. 電流檢測和前沿消隱：PN8359開關電源轉換芯片提供逐周期檢測功能。功率管電流通過CS引腳的電阻檢測，CC模式設置點和最大輸出功率都通過外部調整CS引腳上的電阻實現。功率管開通瞬間會產生尖峰電壓，內部前沿消隱電路可防止誤觸發而不需要額外的RC濾波電路。 5. 可編程線纜補償功能：線纜補償模塊可以使輸出線損壓降得到補償。當負載從滿載減小到空載時，線損壓降也同樣減小。在空載，減小CV設置點，而滿載時提高CV設置點；該補償由芯片內部設置決定，可以通過不同版本芯片選擇所需要的補償幅度。 6. 保護控制：PN8359開關電源轉換芯片擁有幾種自保護功能，如過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能。除CS短路保護外，其他的保護是可自恢復模式。 PN8359開關電源轉換芯片內置高壓啟動電路和極低的芯片功耗使得能夠滿足較高的待機功耗標準。在恒流模式，電流和輸出功率可通過CS腳的Rs電阻進行調節；在恒壓模式，PFM工作模式可獲得較高的性能和效率。輕載時，該芯片采用較小的峰值電流工作以減小音頻噪聲。另外，輸出線補償功能有助于獲得較好的負載調整率。
|
