51單片機藍牙開關程序及焊接

  [復制鏈接]
跳轉到指定樓層
樓主
之前用過的一部份資料，51藍牙家電的
都在附件里面，可以自己下來學習

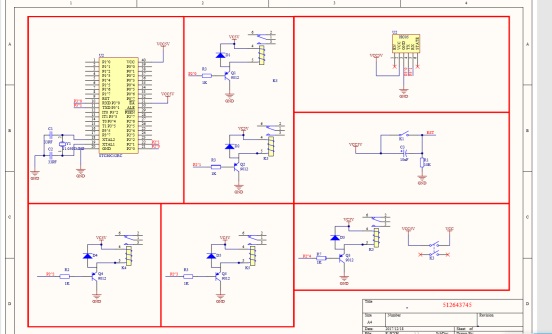

電路原理圖如下：

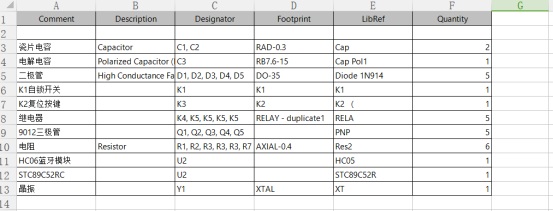

首先我們拿到實物之后先看看東西是不是和BOM中的器件是一樣的


因為考慮到有的愛好者沒有安裝畫原理圖的軟件而不能打開原理圖文件,我們特意做了兩個版本(同時我們做的原理圖有兩個格式,考慮到有的沒有安裝Aitium Designed軟件我們提供了PDF版的原理圖和一份AD版的原理圖),這個原理圖中的每一個部分都是模塊化的,不僅看起來結構簡單,而且非常清晰。

原理圖中的模塊圖是我們經常畫的連線圖是一樣的，他們默認是連接到一起的,只是沒有用導線連接而已,用了一種名字叫網絡標識符的紅色符號連接起來了(只要是相同的網絡符號,就表示是連接到一起的)所以大家焊接的時候特別要注意引腳，藍牙模塊的TX和RX是連接到單片機的P3.0和P3.1引腳的，如果不能正常的通信，需要交換一下這兩個通信線。系統板的板子是5V供電的，所以要注意繼電器的引腳，驅動三極管的引腳是單片機的P2口上的引腳，原理圖中是可以分別的看到對應的三極管連接對應的單片機引腳的，

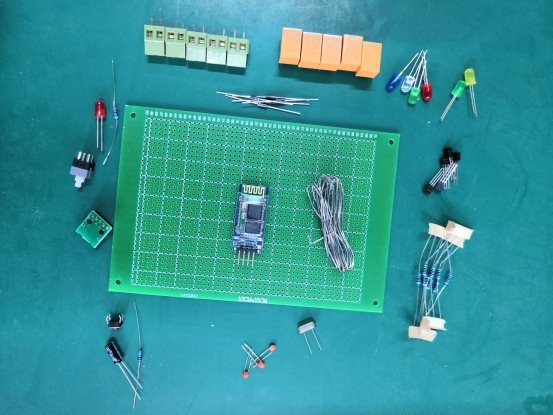

上圖是我們拿到的散件圖

先不要急于焊接,而是先擺放各個器件的位置只有擺放好位置才可以快速準確的進行焊接

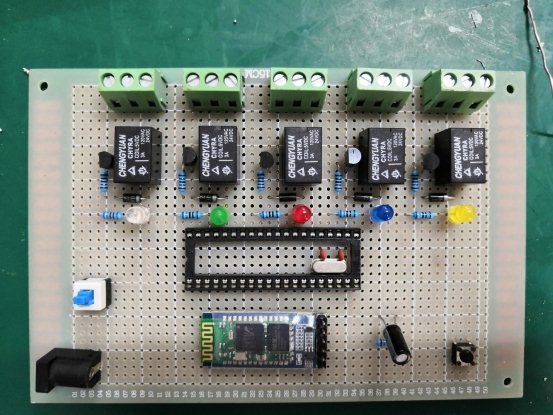

當各個器件都焊接到板子上的時候開始對照原理圖進行焊接信號線

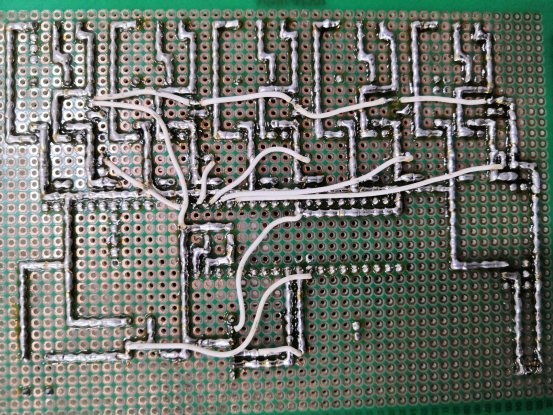

上圖是一個用焊錫連接的板子，第一次焊接的要注意一下，自己可以嘗試這種方式，但是一般是比較難的，所以我們推薦初學者使用下面的焊接圖進行焊接（圖只是一個功能演示，由于大家器件擺放的位置各不相同，看背面的焊接圖很難焊接成功的，所以我推薦大家自己擺好器件之后自己對照原理圖一點，一點的連線，）

,,因為洞洞板的網絡很多的,,參考對照的時候非常容易出現問題,,所以大家把器件擺放好之后都應該是按照原理圖進行單獨的焊接.

單片機源程序如下:
  1. /****藍牙模塊的TX和RX要交換對接才可以互相通信*****/
  2. //主控：STC89C52RC
  3. #include<reg52.h>
  4. #include<string.h>

  6. #define uchar unsigned char
  7. #define uint unsigned int

  9. sbit power1=P2^0;//繼電器端口依次類推
  10. sbit power2=P2^1;
  11. sbit power3=P2^2;
  12. sbit power4=P2^3;
  13. sbit power5=P2^4;
  14. uchar temp;


  17. void UART_Send_Byte(uchar mydata)//發送一個字節
  18. {
  19.         SBUF=mydata;
  20.         while(!TI);
  21.         TI=0;
  22. }
  23. void UART_Send_Str(char *s)//發送字符串
  24. {
  25.         while (*s)
  26.         {
  27.                 UART_Send_Byte(*s);
  28.                 s++;
  29.         }
  30. }
  31. void main(void)
  32. {
  33.         SCON = 0X50;
  34.         TMOD = 0X20;
  35.         TH1 = 0xFD; //波特率9600
  36.         TL1 = 0xFD;
  37.         ES = 1;
  38.         EA = 1;
  39.         TR1 = 1;

  41.         UART_Send_Str("AT+VERSION");//發送AT指令，測試模塊是否正常
  42.         while(1);
  43. }
  44. void serial_IT(void) interrupt 4
  45. {
  46.         if(RI==1)
  47.         {
  48.                 RI=0;
  49.                 temp = SBUF;//串口接收到的數據給temp
  50.                 UART_Send_Byte(temp);//單片機接收到數據后發給電腦串口助手
  51.                 if(temp==0x02) power1=0; //如果接收到的數據是0x02小燈亮
  52.                 else if(temp==0x01) power1=1;//否則如果接收到是0x01,則熄滅
  53.                 if(temp==0x08) power2=0; //
  54.                 else if(temp==0x04) power2=1;//
  55.                 if(temp==0x07) power3=0; //
  56.                 else if(temp==0x09) power3=1;//
  57.                 if(temp==0x10) power4=0; //
  58.                 else if(temp==0x20) power4=1;//
  59.                 if(temp==0x40) power5=0; //
  60.                 else if(temp==0x50) power5=1;//
  61.         }

  63. }
復制代碼


全部資料51hei下載地址：
51藍牙開關設計.zip (7.11 MB, 下載次數: 95)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏5 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:128463 發表于 2019-4-4 19:54 | 只看該作者
謝謝分享！！
回復

使用道具 舉報

板凳
ID:493109 發表于 2019-4-6 14:01 | 只看該作者
配套APP有沒有源碼?
回復

使用道具 舉報

地板
ID:120322 發表于 2019-8-6 16:17 | 只看該作者
可以試試
回復

使用道具 舉報

5#
ID:419581 發表于 2019-8-6 20:39 來自觸屏版 | 只看該作者
可以使用嗎
回復

使用道具 舉報

6#
ID:56665 發表于 2019-9-2 10:05 | 只看該作者
我想用一個藍牙模塊配合單片機做主機，另外的藍牙設備做從機，這個主機同時可以連接5臺藍牙設備，當這些從機和主機連接上以后，主機相應的指示燈會亮，做這個程序應該怎么寫，給個思路。
回復

使用道具 舉報

7#
ID:385637 發表于 2019-9-3 08:34 | 只看該作者
好資料，謝謝樓主分享
回復
