小白關于51單片機連接4塊二位數碼管的問題

ID:500768 · 發表于 2019-3-30 14:06

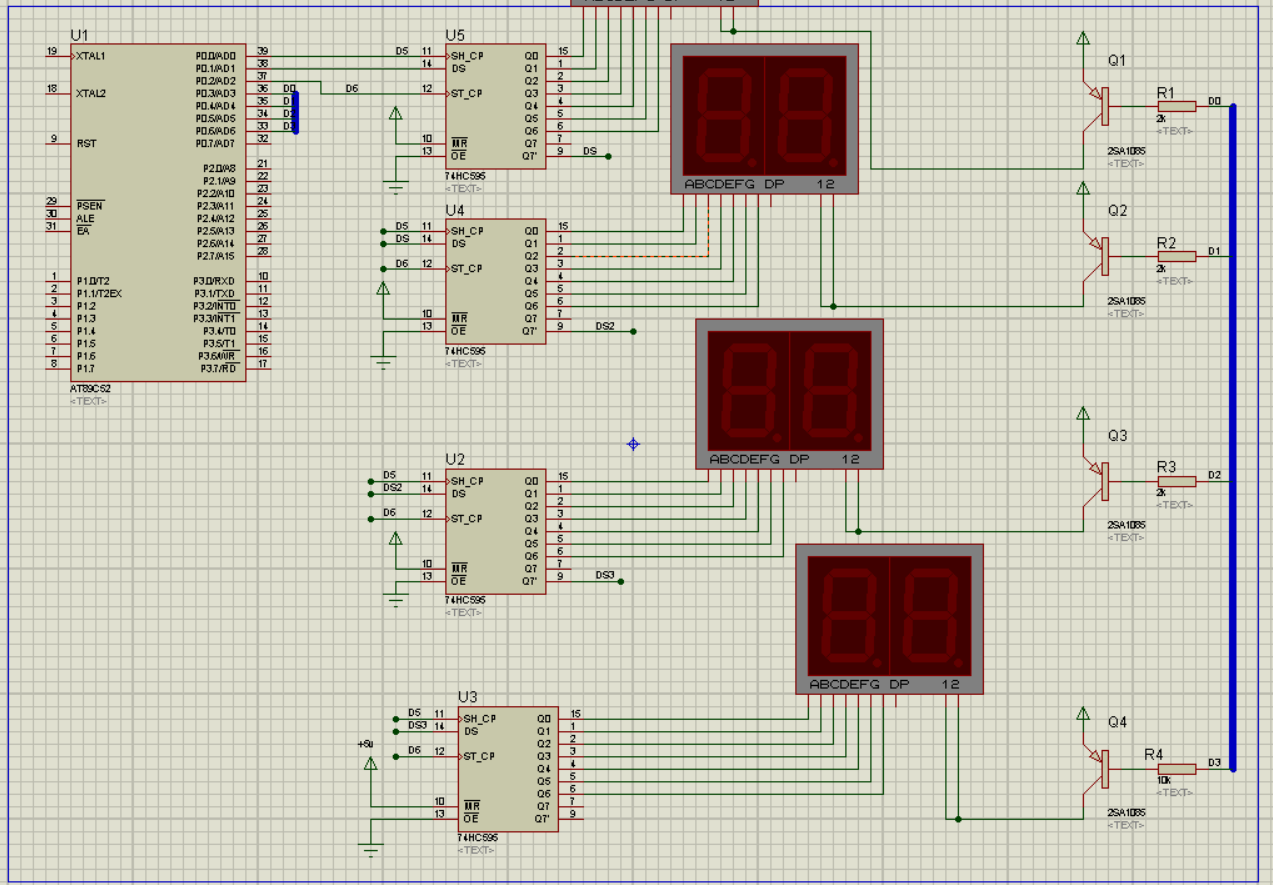

我想做一個基于51單片機的十字路口交通信號燈控制系統，因為LED需要用到12個端口，剩下的端口可能不足以支持4塊二位數碼管，所以我就級聯了4塊74HC595來擴展。我想問一下大佬們我這個圖有沒有問題，很多東西都是在網上找的，不知道對不對，如果有錯請各位大佬指正。
順便再請教各位一個問題，如果要這樣做，相應的代碼流程應該咋寫？特別是擴展這個，謝謝。


ID:96682 · 發表于 2019-3-30 18:18

這電路圖是錯的，兩位數碼管不是這么驅動的

ID:500768 · 發表于 2019-3-30 20:04

wc86110 發表于 2019-3-30 18:18
這電路圖是錯的，兩位數碼管不是這么驅動的

啊，那咋畫啊

ID:7485 · 發表于 2019-3-30 21:25

使用掃描方式顯示。8根段選（8個數碼管共用），8根位選（每個數碼管占用一根）。

ID:499770 · 發表于 2019-3-30 21:53

樓上所言有理。這個電路會使每個兩位數碼管顯示內容相同.

ID:213173 · 發表于 2019-3-31 08:00

如果樓主只是做簡單的十字路口交通燈仿真不需要占用很多IO口，因為相對方向的燈和數碼管顯示內容是一樣的，可以倆倆接在一起，程序也就是驅動6個燈和4位數碼管。只需要8個段碼口，4個位碼口，6個LED口。不過街頭實際應用的交通燈遠不是這么簡單。

ID:481641 · 發表于 2019-3-31 09:14

弄清數碼管的共陰還是共陽，普中3.0的開發板上有交通燈，可以看看
