這種數字顯示屏如何驅動顯示？求幫助

ID:493327 · 發表于 2019-3-18 16:57

ID:493327 · 發表于 2019-3-19 09:25

請大師指點啊

ID:234075 · 發表于 2019-3-19 10:55

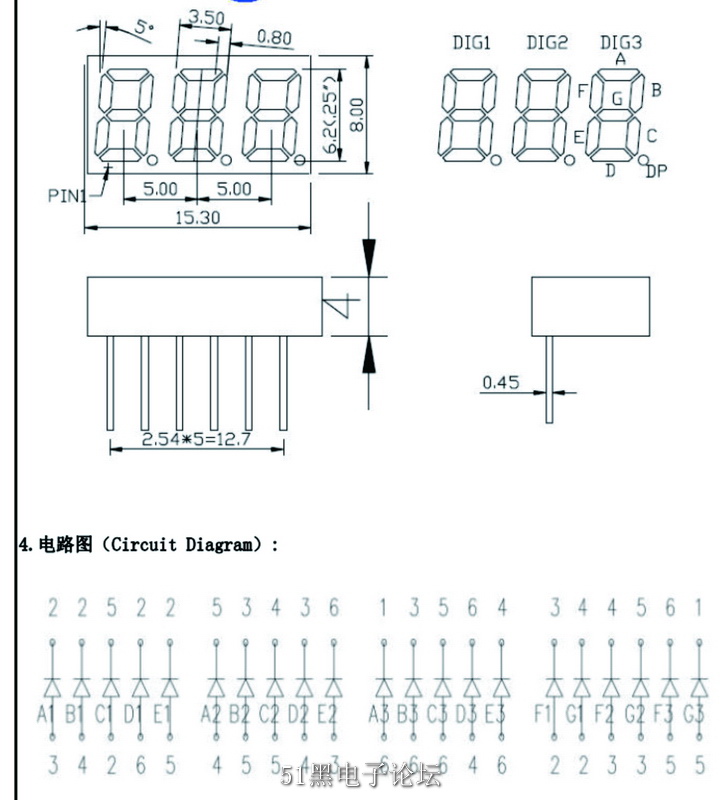

哇，這個好復雜的。3位7段數碼管（其中小數點DP沒有接），3*7=21個發光管，其中A1~G1分別點亮數碼管DIG1的A\B\C\D\E\F\G段的顯示（DIG2和DIG3同理）。而21個發光管的42個端口共用6個引腳，好多端口屬于共用1個引腳，（從電路圖來看）如A3和G3的負極共用引腳1，正極又分別使用6和5引腳......。這種數碼管一般都是廠家定制，還需要專用的外圍電路進行驅動，使用起來有些麻煩。

ID:285591 · 發表于 2019-3-19 11:20

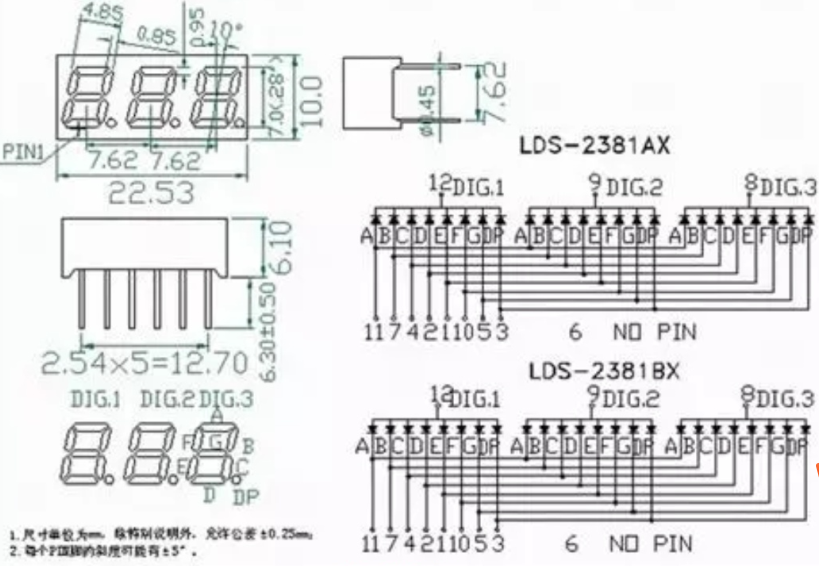

三位數碼管，分共陰，共陽。網上隨便找了個圖，腳位對應一般是這樣的。

每一段本質上就是一個發光二極管。具體如何驅動，各種單片機書籍里面都有相關點亮數碼管的相關內容。

ID:96682 · 發表于 2019-3-19 11:49

有6個引腳的 3 位數碼管？

可測試分清數碼管屬共陰或共陽，然后用 5V 電源連接數碼管的個十百位和由 A~DP 引腳接限流電阻及 8 位撥碼開關組成的電路，通過撥碼開關的通斷來顯示數字或符號

ID:491677 · 發表于 2019-3-19 13:30

可測試分清數碼管屬共陰或共陽，然后用 5V 電源連接數碼管的個十百位和由 A~DP 引腳接限流電阻及 8 位撥碼開關組成的電路，通過撥碼開關的通斷來顯示數字或符號

ID:213173 · 發表于 2019-3-19 14:31

用單片機直接驅動這種數碼管的驅動碼比較復雜，但還是有章可循，必須是能夠設置IO口為高阻的MCU。首先可以把數碼管的每一個筆段理解為就是一個LED，用動態顯示的方式逐個掃描21個LED。掃描到某一筆段，如需要點亮就按其極性在兩個端口施加高低電平，不需要點亮就在兩個端口施加相同電平，其它空閑端口全部設為高阻。每一個筆段顯示時間小于1ms，掃描一輪時間不大于20ms。可以先用4~5個端口練習點亮其中1位，熟悉后全部點亮就不難了。

ID:493327 · 發表于 2019-3-19 17:01

wulin 發表于 2019-3-19 14:31
用單片機直接驅動這種數碼管的驅動碼比較復雜，但還是有章可循，必須是能夠設置IO口為高阻的MCU。首先可以 ...

關鍵在口線的高阻應用

ID:466164 · 發表于 2019-3-19 20:26

最簡單方法，萬用表測量二極管擋，測量，測過了就知道怎么接了。

ID:234075 · 發表于 2019-3-19 20:38

wc86110 發表于 2019-3-19 11:49
有6個引腳的 3 位數碼管？

可測試分清數碼管屬共陰或共陽，然后用 5V 電源連接數碼管的個十百位和由 A~D ...

可能我理解有誤吧~~

原理圖:http://www.raoushi.com/bbs/dpj-55294-1.html

ID:234075 · 發表于 2019-3-19 21:35

不好意思！雖然樓主的圖是這樣貼的，我也按圖索驥就發表了看法，但從我的說法來看確實不成立的，D3和E3正負相連是個什么鬼？

ID:493327 · 發表于 2019-3-20 19:39

謝謝各位大師提醒，有進展了

ID:495196 · 發表于 2019-3-21 10:25

可測試分清數碼管屬共陰或共陽，然后用 5V 電源連接數碼管的個十百位和由 A~DP 引腳接限流電阻及 8 位撥碼開關組成的電路，通過撥碼開關的通斷來顯示數字或符號

ID:493327 · 發表于 2019-4-9 11:47

7450jhy 發表于 2019-3-21 10:25
可測試分清數碼管屬共陰或共陽，然后用 5V 電源連接數碼管的個十百位和由 A~DP 引腳接限流電阻及 8 位撥碼 ...

這個屏簡單的高低是點不出來字的，必須使用高阻態才可以

ID:505467 · 發表于 2019-4-9 13:37

贊一個
