長城BTX-400SD開關電源電路原理圖

ID:278096 · 發表于 2019-2-26 07:32

10塊錢從電腦維修店收了一個壞atx電源，尸解維修，修完后發現3.3v不能帶負載，幾乎查遍了所有相關可能的故障電路未果，只好跑個全圖了，花1天時間，拿出來和大家分享

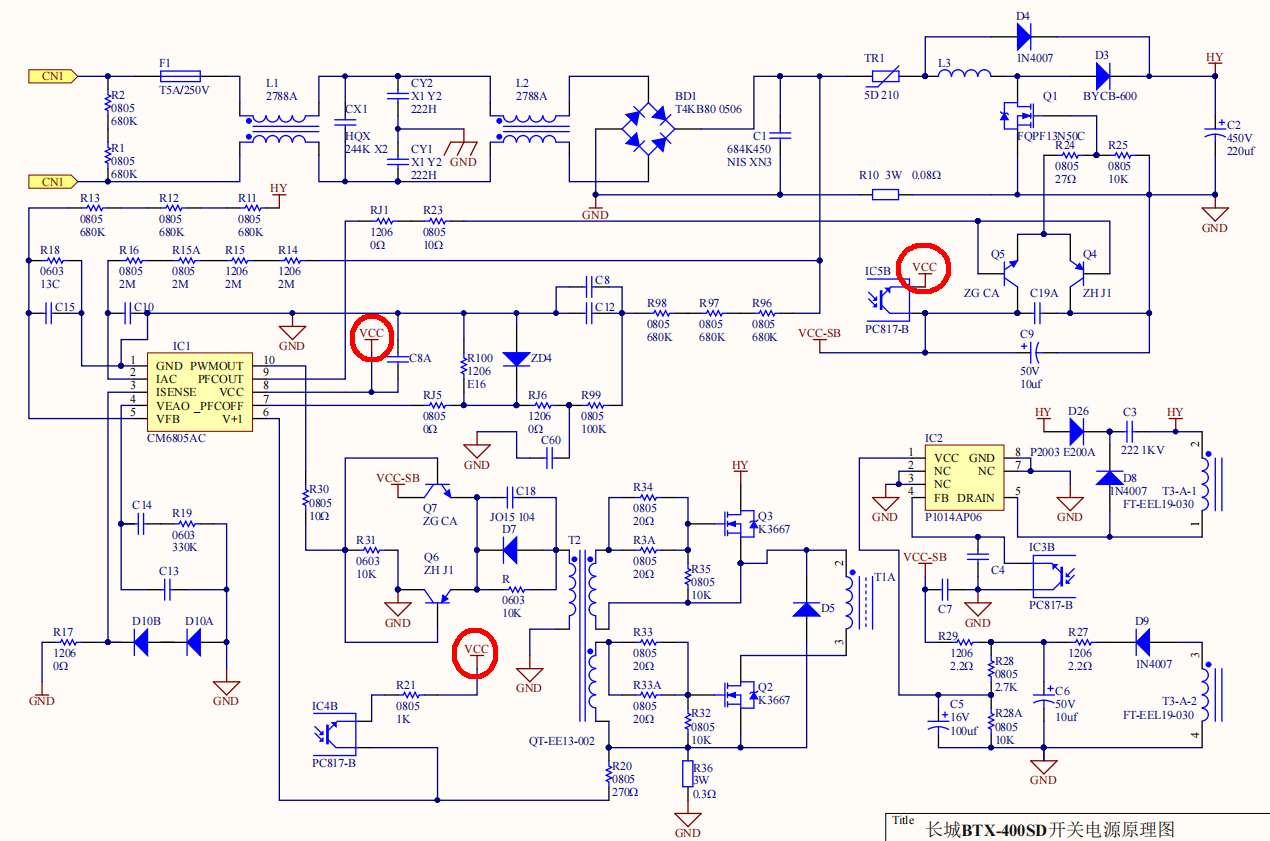

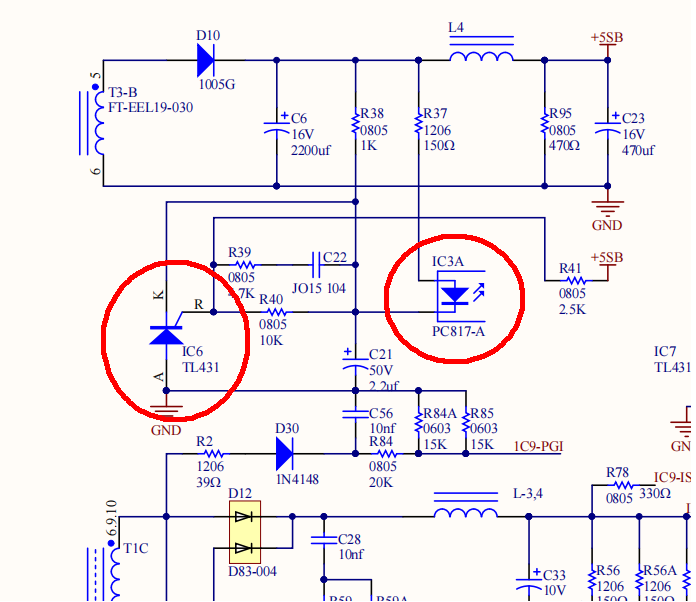

電路原理圖如下：

全部資料51hei下載地址：

長城BTX-400SD開關電源原理圖-2.PDF (613.96 KB, 下載次數: 207)

長城BTX-400SD開關電源原理圖-1.PDF (431.08 KB, 下載次數: 196)

ID:1161282 · 發表于 2025-10-11 15:16

依靠博主的圖紙，修好了我的BTX-400SD電腦開關電源，特意把我的維修經驗分享出來。
   我的電源故障是因?yàn)榧依镄『⒛梦业碾娔X打游戲的時候把電源搞炸了，之前開電腦刷抖音，看視頻啥都沒事，可能游戲負荷重導致炸芯片，炸的是IC2（P1014AP06），保險絲F1（5A）。換完這2個件后，SB-5V電壓正常了，但是短路PS-ON對地后，負載輸出不啟動，檢查到MOS管和二極管都正常。
   后來測得IC2 的VCC腳電壓在7伏左右波動，不太穩，先查了電容C5（100uF)正常，后查到D9正常，查到R27（2.2R）大于100K，接近開路，找了個2.0R的換上輸出電壓正常了。
說一下幾個關鍵電壓
IC2（P1014AP06）的VCC腳電壓=8.539V，
IC1（CM6805AC）關機電壓= 1.350V
IC1（CM6805AC）開機電壓= 12.10V
SB_ 5V = 5.123V
12V    =  12.380V
5V    = 5.067V
3.3V = 3.374V
   為了記錄電壓，修好裝好后又重新拆開測量電壓，方便以后維修參考。

ID:483774 · 發表于 2019-5-1 19:28

謝謝正好需要

ID:609927 · 發表于 2019-9-10 12:09

正好有個壞的同型號電源，謝謝

ID:71438 · 發表于 2019-9-10 15:16

真心謝謝！有你論壇更精彩！

ID:239611 · 發表于 2019-9-10 17:02

已存，多謝

ID:618544 · 發表于 2019-10-1 09:26

謝謝樓主

ID:52211 · 發表于 2019-10-24 10:44

謝謝，學習學習

ID:650352 · 發表于 2019-11-26 21:50

手頭剛好有這個電源，先看看學習下，謝謝樓主分享

ID:659852 · 發表于 2019-12-9 17:52

剛好需要太棒了

ID:288930 · 發表于 2020-3-5 10:57

謝謝分享！

ID:709330 · 發表于 2020-3-16 11:26

不錯的東東

ID:709508 · 發表于 2020-3-16 15:39

謝謝分享！

ID:662060 · 發表于 2020-3-16 16:51

貼主，怎么沒有低壓側的先關電路？

ID:844649 · 發表于 2020-11-16 22:02

主動PFC的電源電路圖資料太稀少了，樓主畫這個只花一天時間，很厲害了。

ID:894992 · 發表于 2021-3-22 14:08

已存，多謝

ID:915506 · 發表于 2021-5-7 21:17

買了一本書，里面說原理，就是沒這個圖，正好在這找到了。

ID:183429 · 發表于 2021-5-25 09:22

真心謝謝！有你論壇更精彩！

ID:955736 · 發表于 2021-7-22 22:19

手頭剛好有這個電源，先看看學習下，謝謝樓主分享

ID:1043371 · 發表于 2022-8-30 22:34

正好需要，看一看，謝謝分享。

ID:1129847 · 發表于 2024-8-5 18:39

長城btx-400sd電源帶負載就關機什么問題？

ID:1132713 · 發表于 2024-9-27 08:12

BTX的電源原理圖正是我需要的

ID:1132713 · 發表于 2024-9-27 08:14

長城btx-400sd電源帶負載能力差怎么回事

ID:1161282 · 發表于 2025-10-8 18:37

正好自己有個電源也壞了，來學習的

ID:719298 · 發表于 2025-10-11 16:00

學習了。。。收下了。。

ID:1161997 · 發表于 2025-10-24 14:10

能仿真嗎
