51單片機開機復位、按鍵復位原理講解 1復位要求：Reset輸入的高電平持續時間大于等于0.2uS。
2開機復位：開機啟動的瞬間，電解電容導通，所以Reset的電平為5V，電解電容進入充電階段，由于電解電容為10uF，電阻為10K，所以電解電容的充電時間為0.1S。Reset的電壓從5V開始降低，由于單片機識別1.5V以上為高電平，所以在電解電容充電過程中，Reset由5V降到1.5V期間為高電平，1.5V降到0V為低電平，電解電容充滿點后，Reset維持在低電平，系統開機復位完成，進入運行階段。

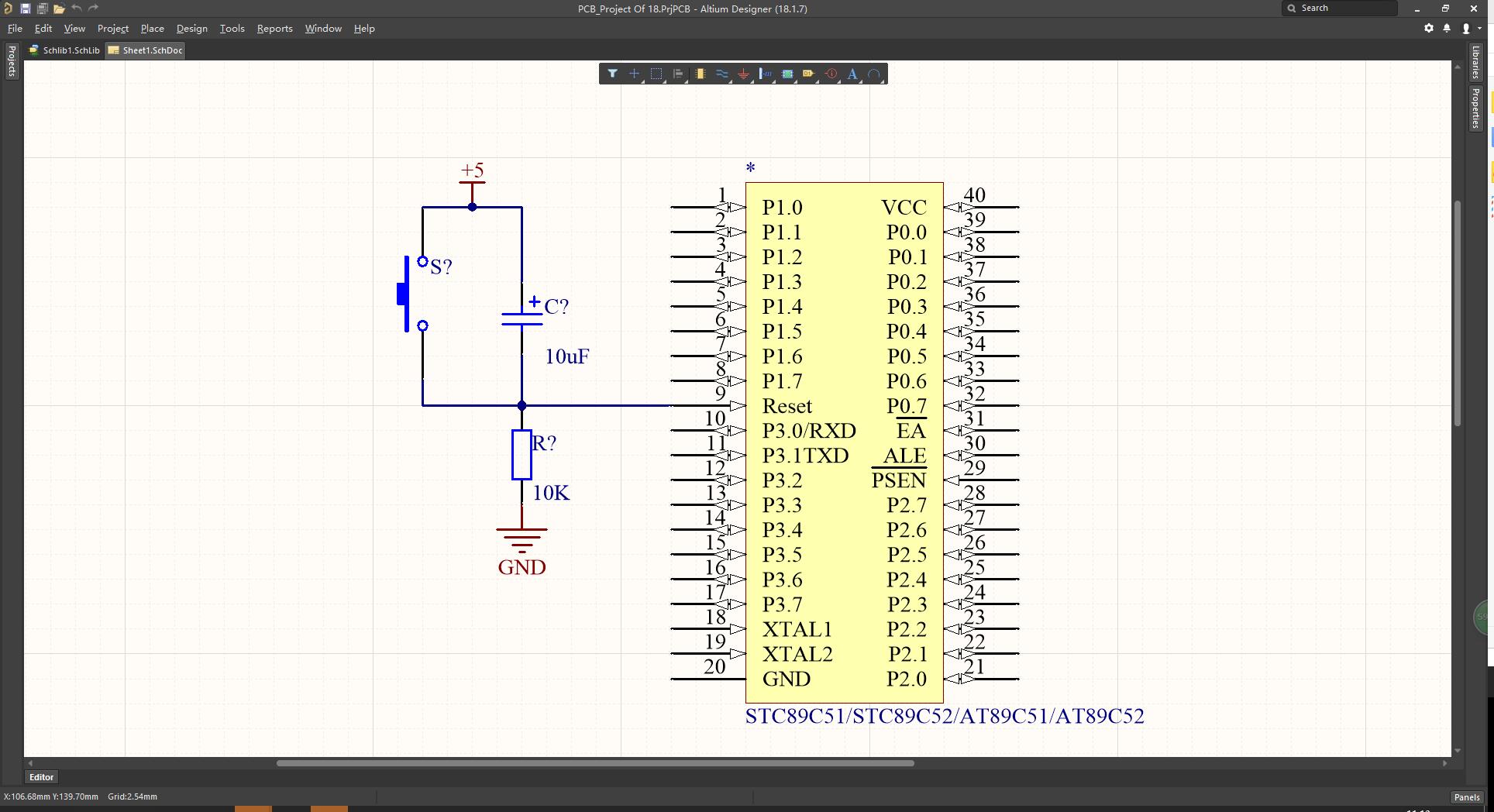

3按鍵復位：按鍵按下之前，電解電容是在開機復位后的狀態，也就是電容充滿電，Reset為0V，按鍵按下后，電解電容和按鍵組成回路，電解電容開始放電，Reset電壓升高0V到5V，當升高到1.5V時，Reset變為高電平，升高到5V，電解電容完全放電完成，由于按鍵已經放開，所以電解電容開始充電，此后的過程和開機啟動相同，所以按鍵復位的高電平維持時間比開機復位長。4復位電路：5視頻講解：
