電子線路-CAD課程設計報告
一、設計任務與要求
利用了protel99se軟件設計生成具有至少兩個可用功能的迷你51開發板，本次設計包括流水燈、矩陣鍵盤、交通燈、LCD16102液晶顯示、蜂鳴器、數碼管掃描等功能。----僅供參考
二、方案設計與論證
根據51普中開發板為模板而設計，經過protues進行仿真實驗得以實現，設計生成protel99 se原理圖與PCB圖，達到設計要求。
三、總原理圖及元器件清單

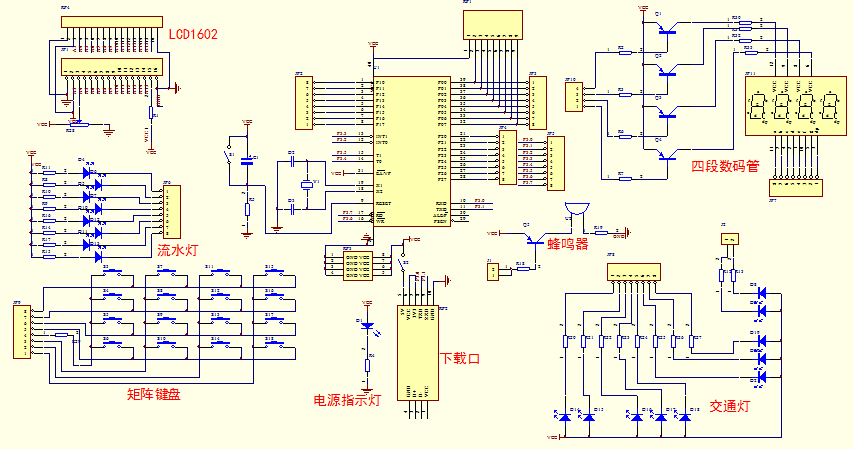

電路原理圖如下：：

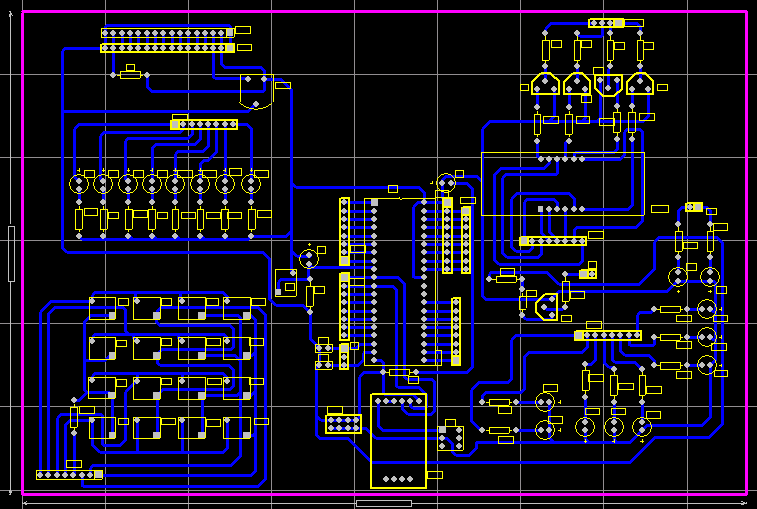

PCB圖：

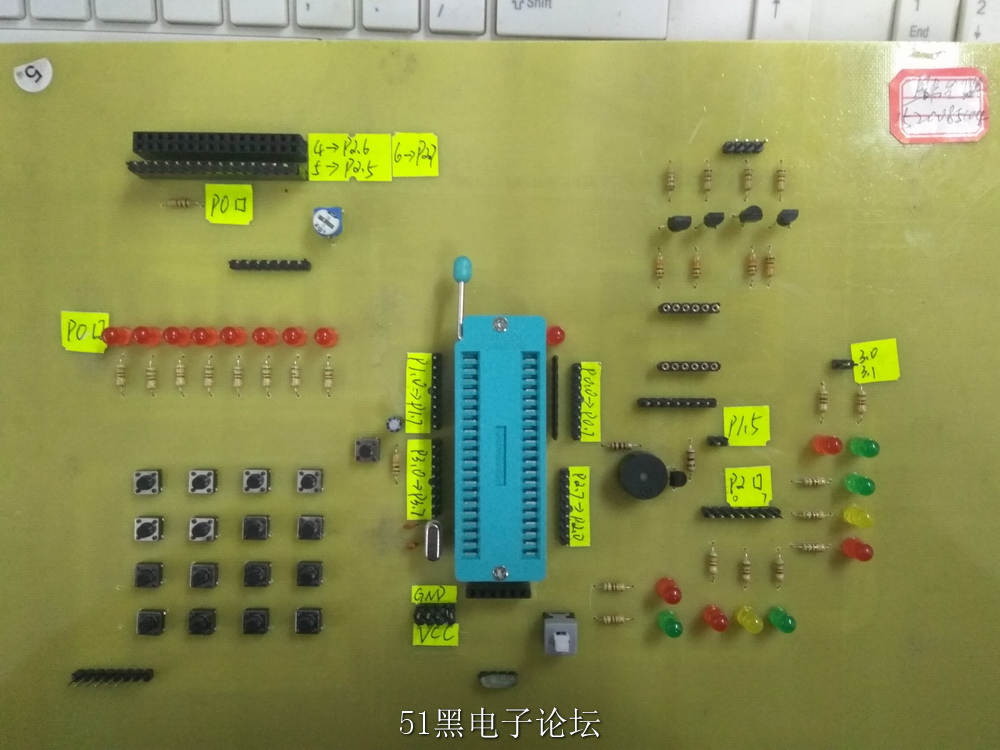

實物圖：
五、安裝與調試
制好印刷電路板進行焊接拼裝，焊接完成通過電腦下載的stc軟件經過電路板下載口進行程序的導入并對電路現象進行調試，其中流水燈、交通燈、LCD1602液晶屏顯示正常。矩陣鍵盤需外加電源才可用，且有一列沒用，經過檢查發現其為電路漏焊，完成后正常工作。數碼管顯示亂碼，可能是電路設計問題未能解決。
六、結論與心得
經過本次的課程設計，學會了雕刻機打板、并通過網上搜索以及討論對刻板的參數與調試深有感悟。且深刻體會到細心的重要性，比如電路原理圖的設計、生成PCB圖以后的布局排版，以及電路的焊接。提升了動手實踐能力，為以后的發展有潛移默化的影響。并由衷感謝老師的悉心教授與耐心的指導。

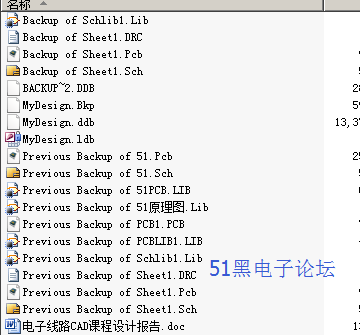

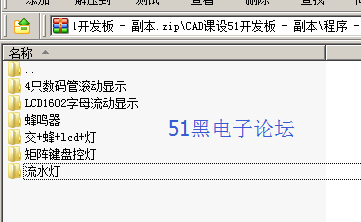

（資料等在壓縮包里。不用謝，狂贊就好）
全部資料51hei下載地址：

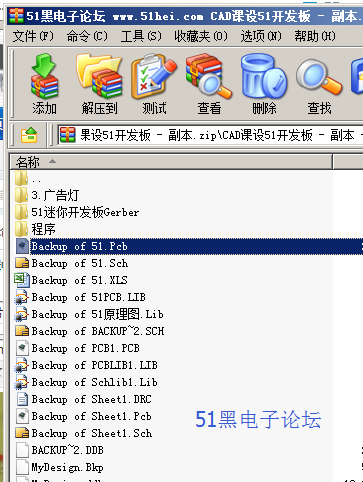

CAD課設51開發板 - 副本.zip
(2.31 MB, 下載次數: 52)
2018-6-26 14:52 上傳
點擊文件名下載附件
|
