AD如何新建集成庫

ID:248500 · 發表于 2018-6-18 12:43

如何制作集成庫（軟件ad13）
一個集成庫必須有pcb和原理圖文件
首先新建一個集成庫

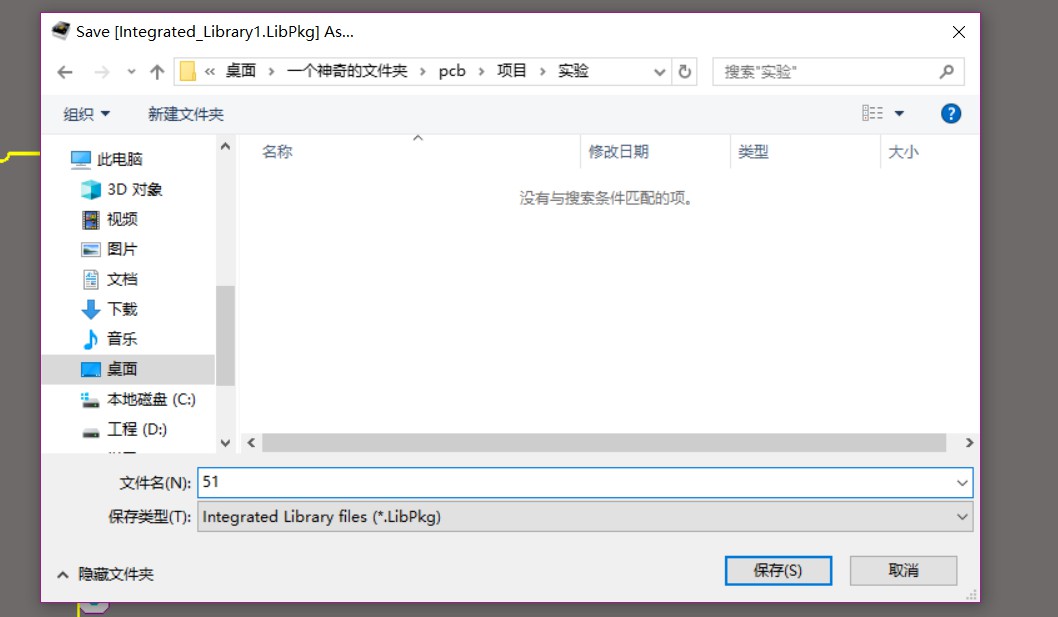

然后保存到指定文件夾中

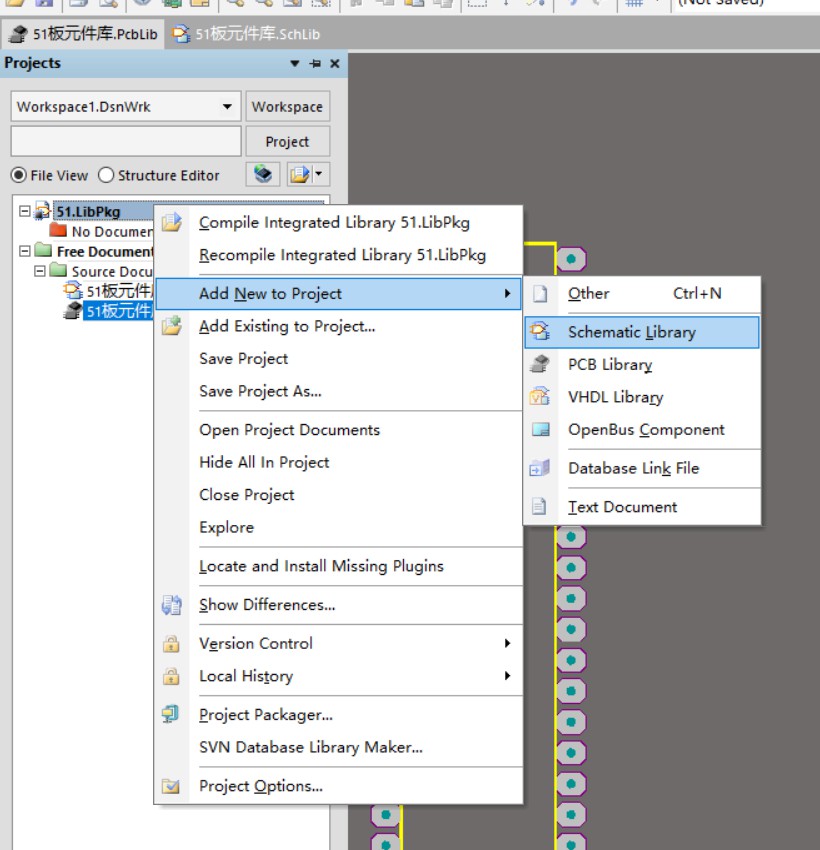

然后添加原理圖文件

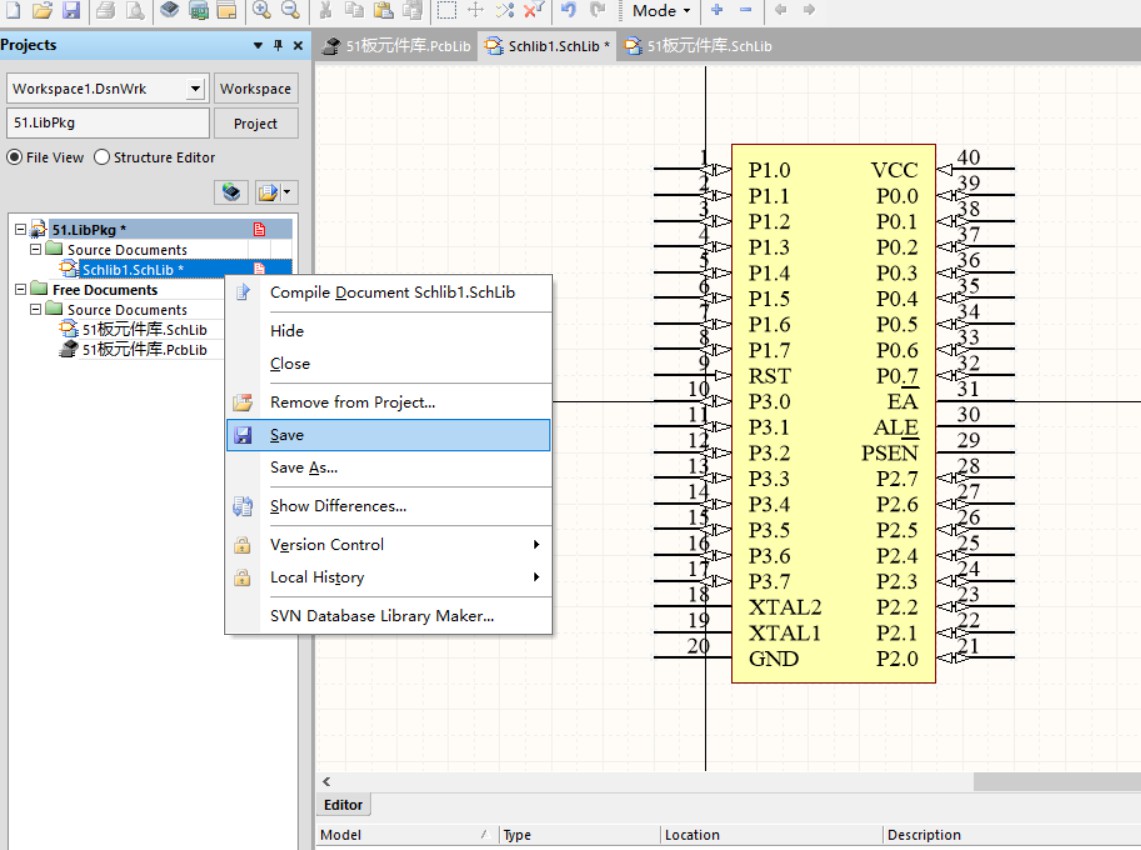

將畫好的51原理圖保存

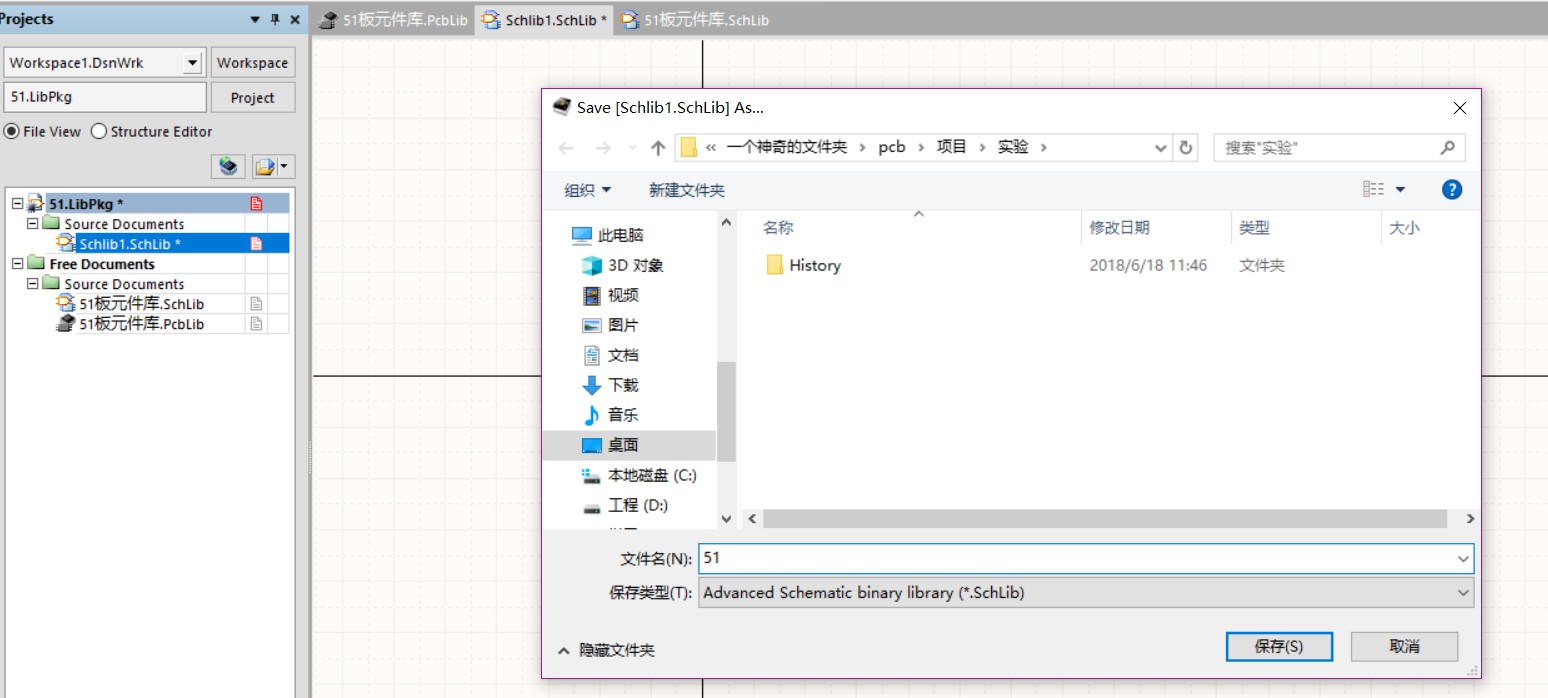

保存到指定文件夾中

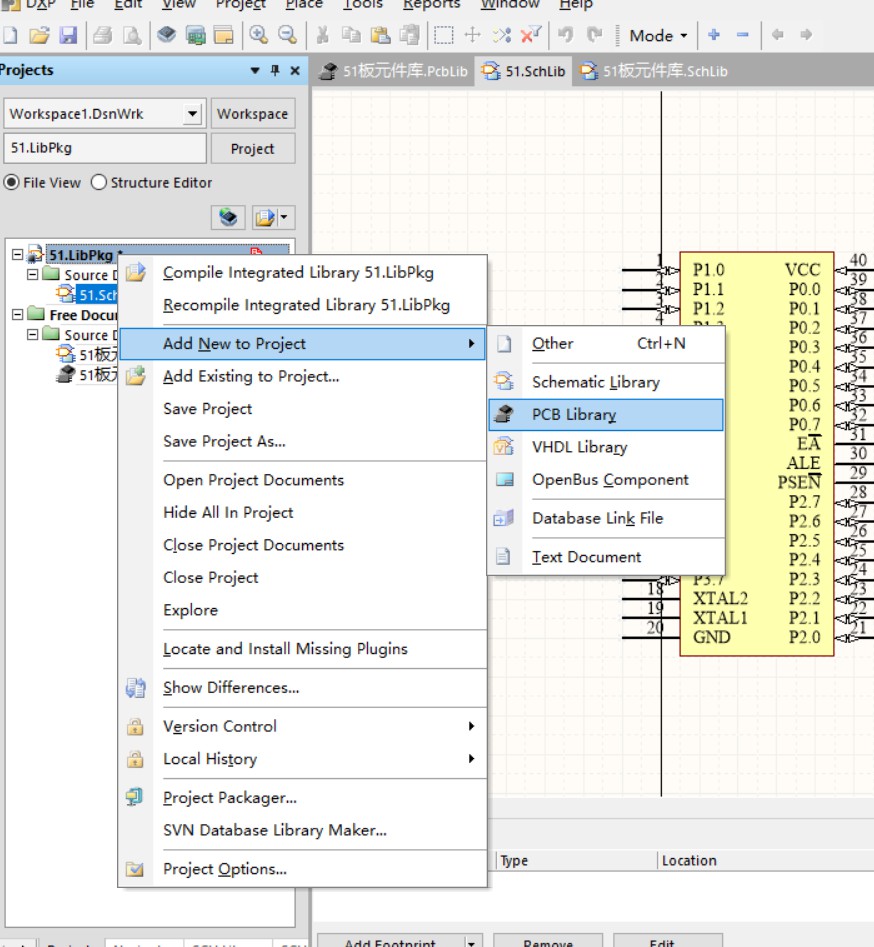

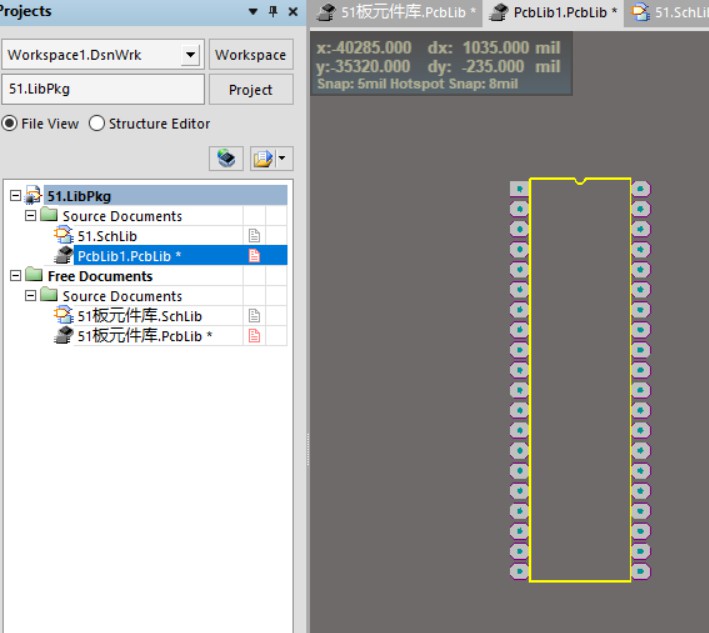

然后添加一個pcb庫

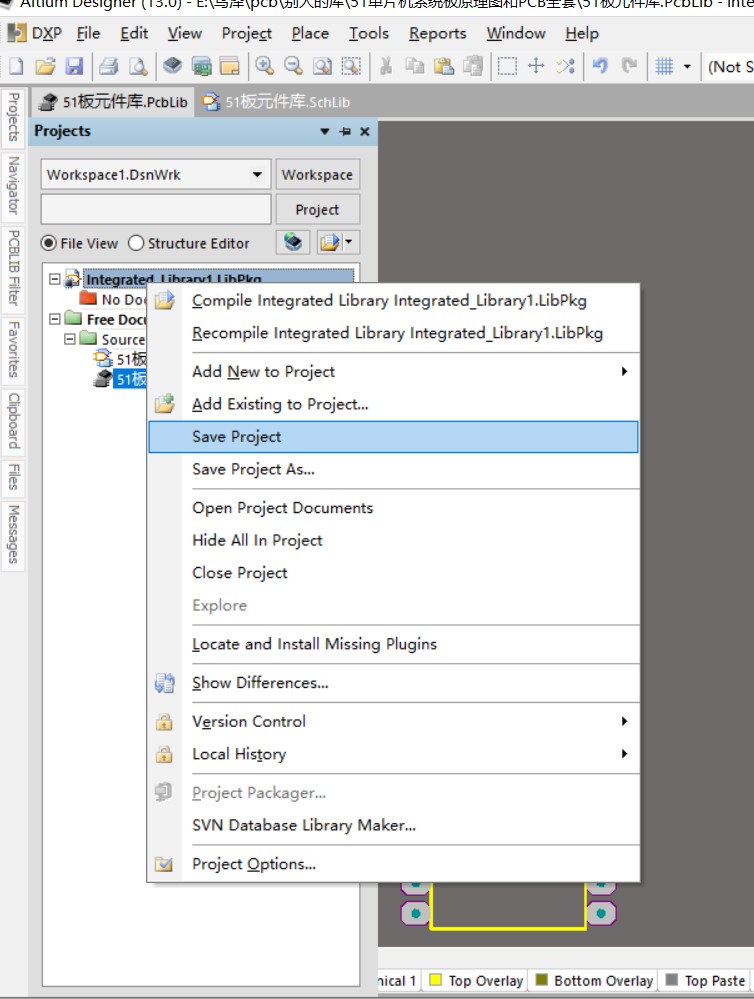

可以看到pcb庫還未保存，保存到指定位置

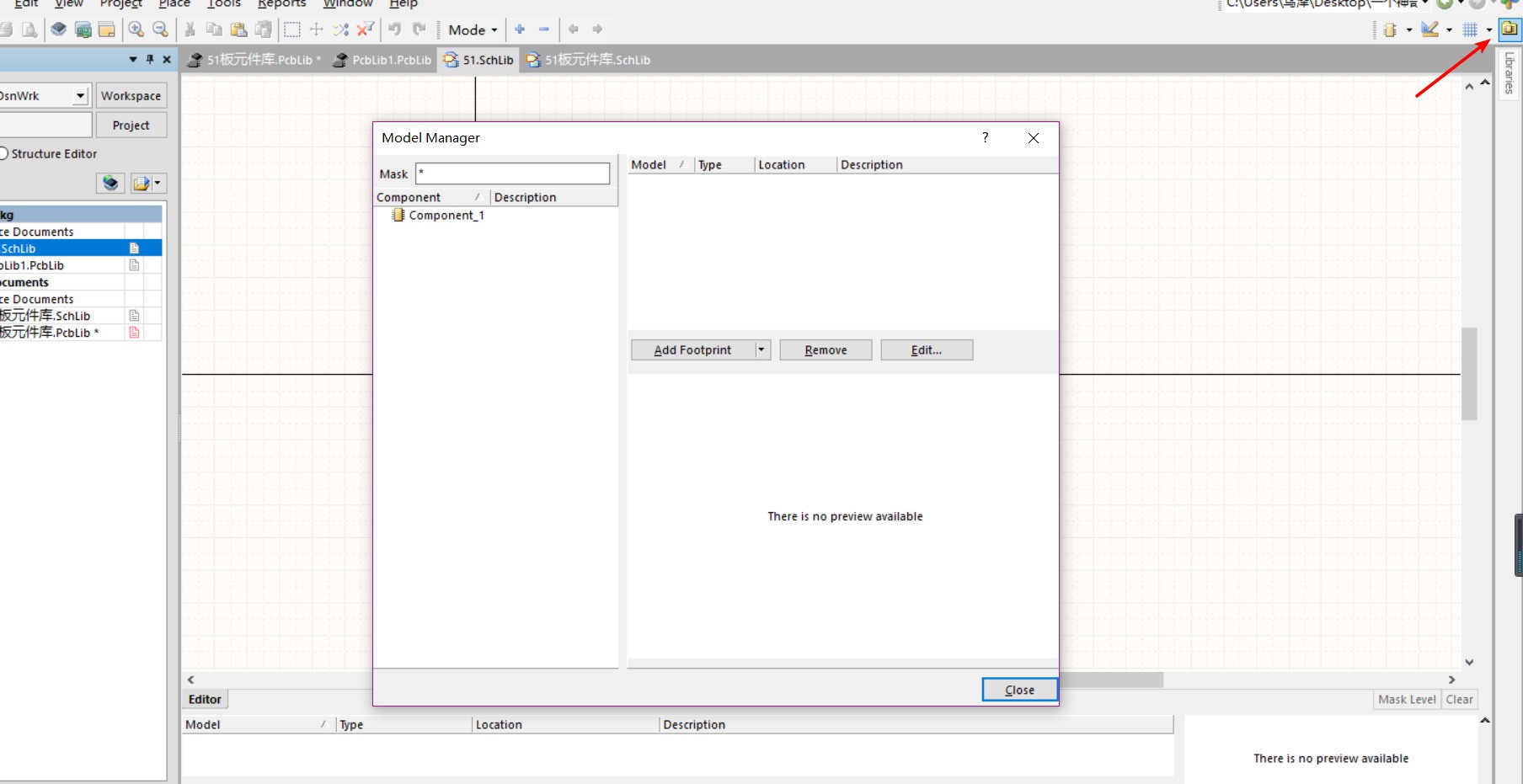

打開原理圖文件點擊右上角的模式管理

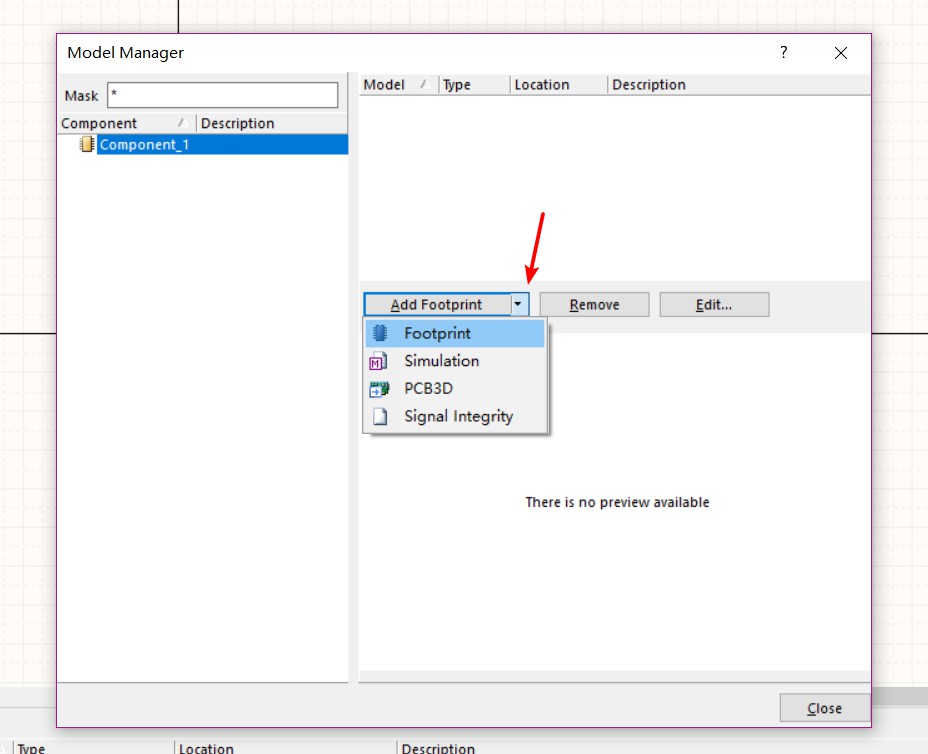

選中原件點擊引腳

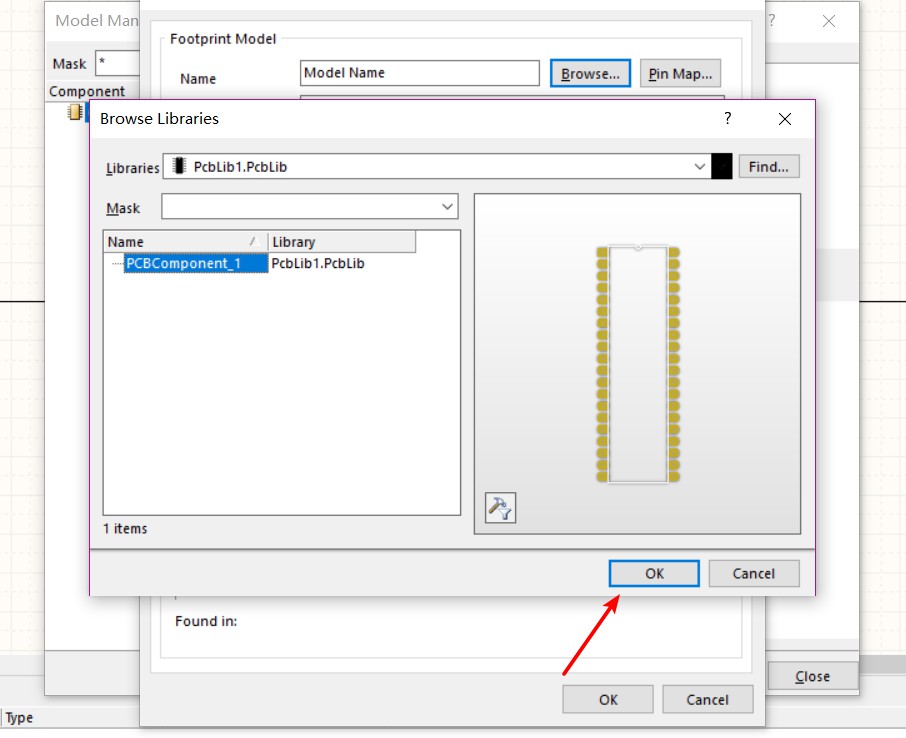

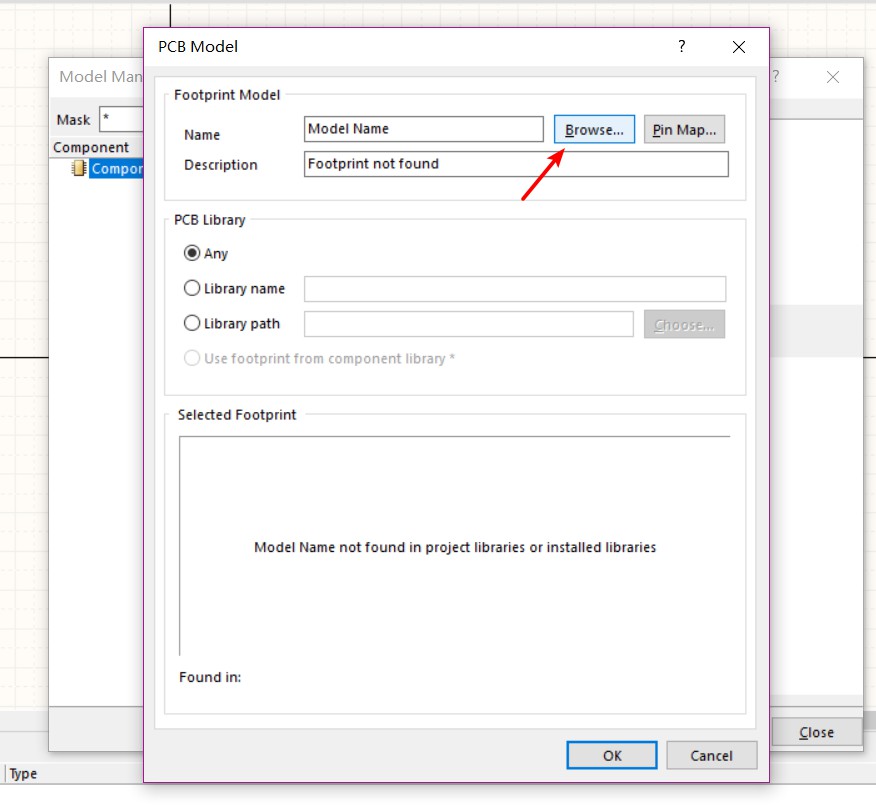

點擊預覽

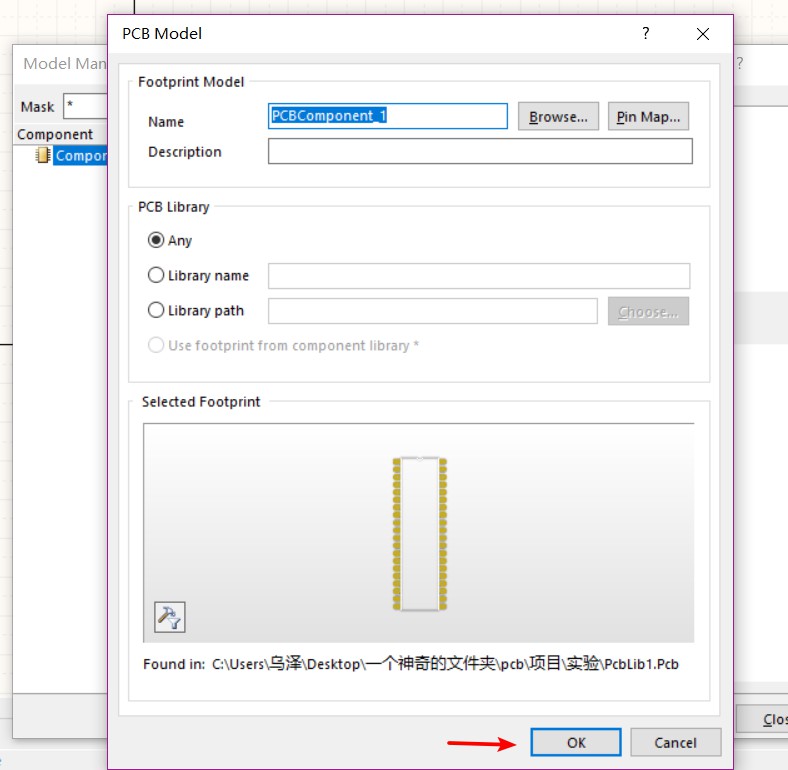

選中畫好的引腳，點擊ok

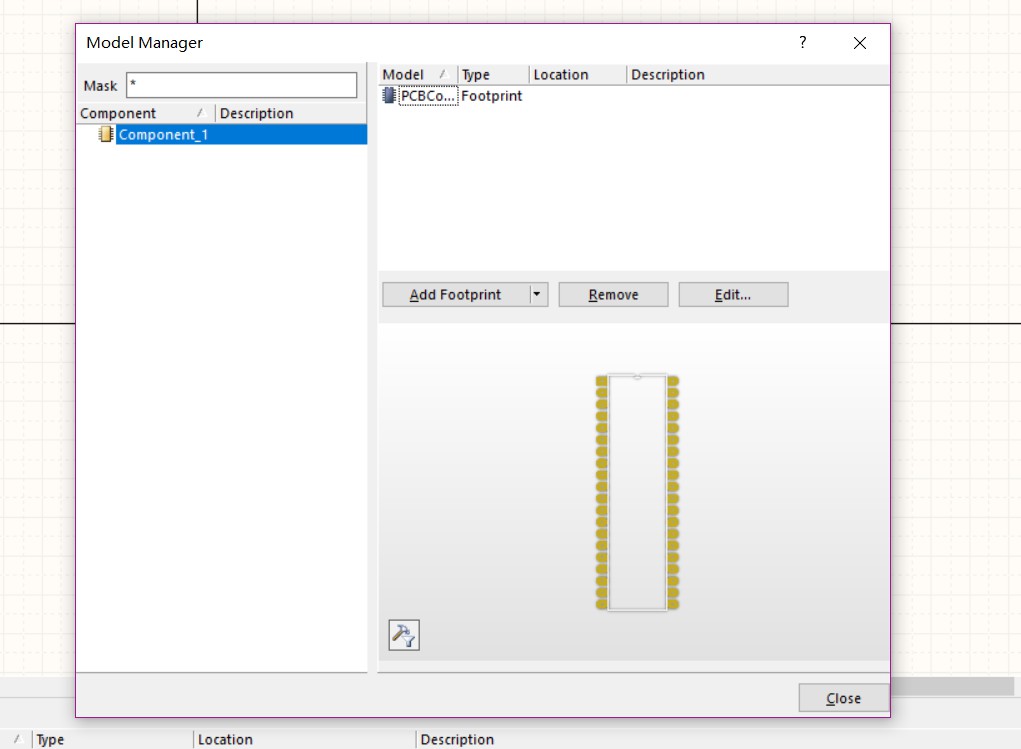

點擊ok
Close

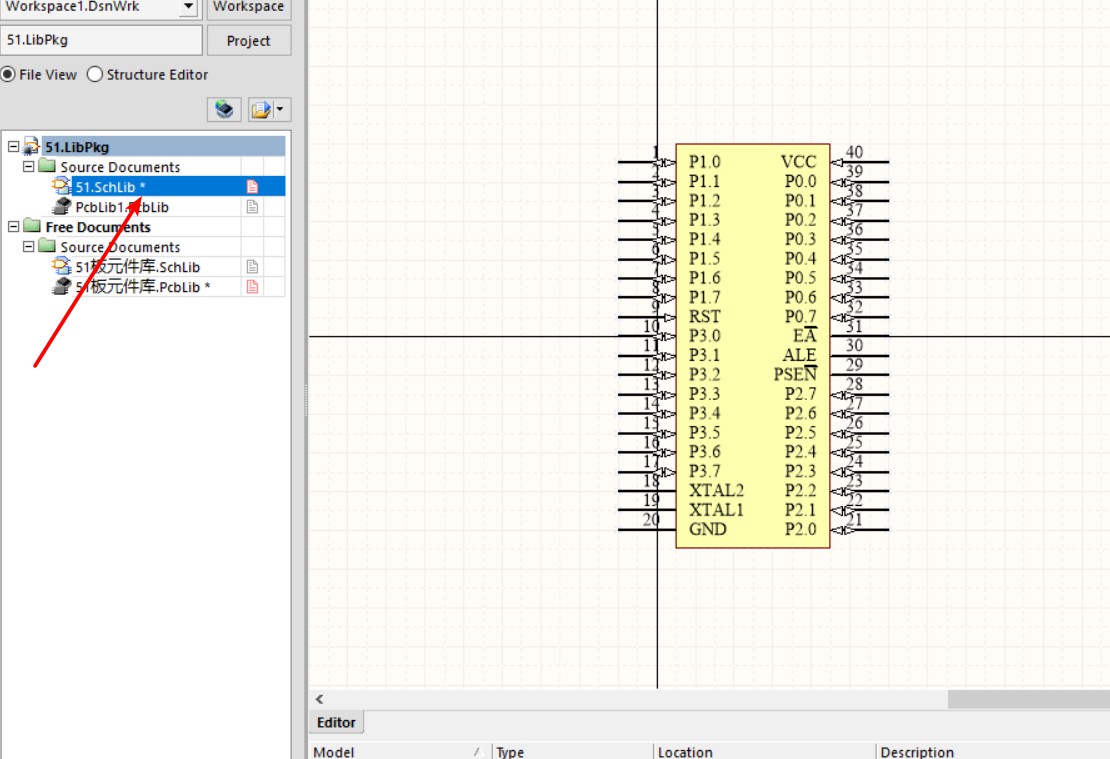

此處注意，一定要保存未保存的原理圖文件

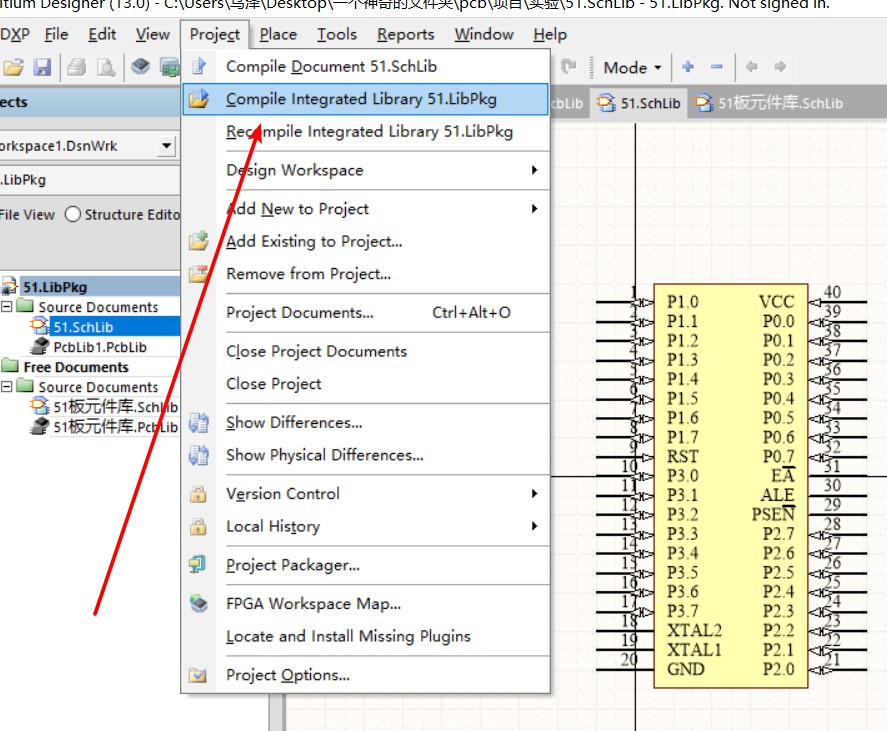

保存完之后完成51集成庫的制作，現在只有一個原件，多個原件也是一樣的

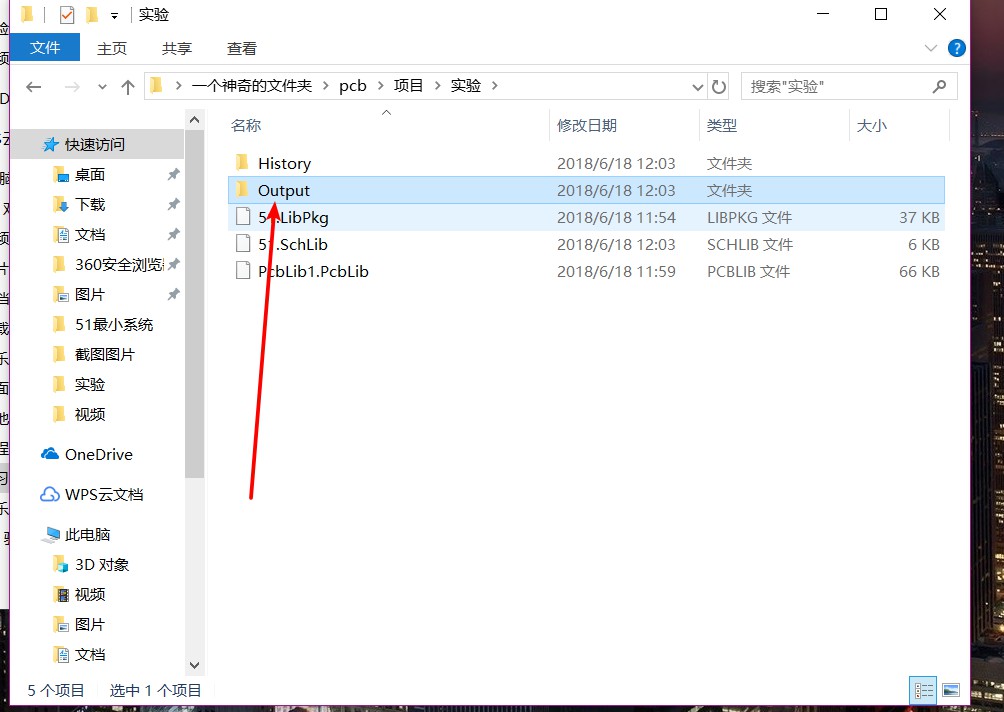

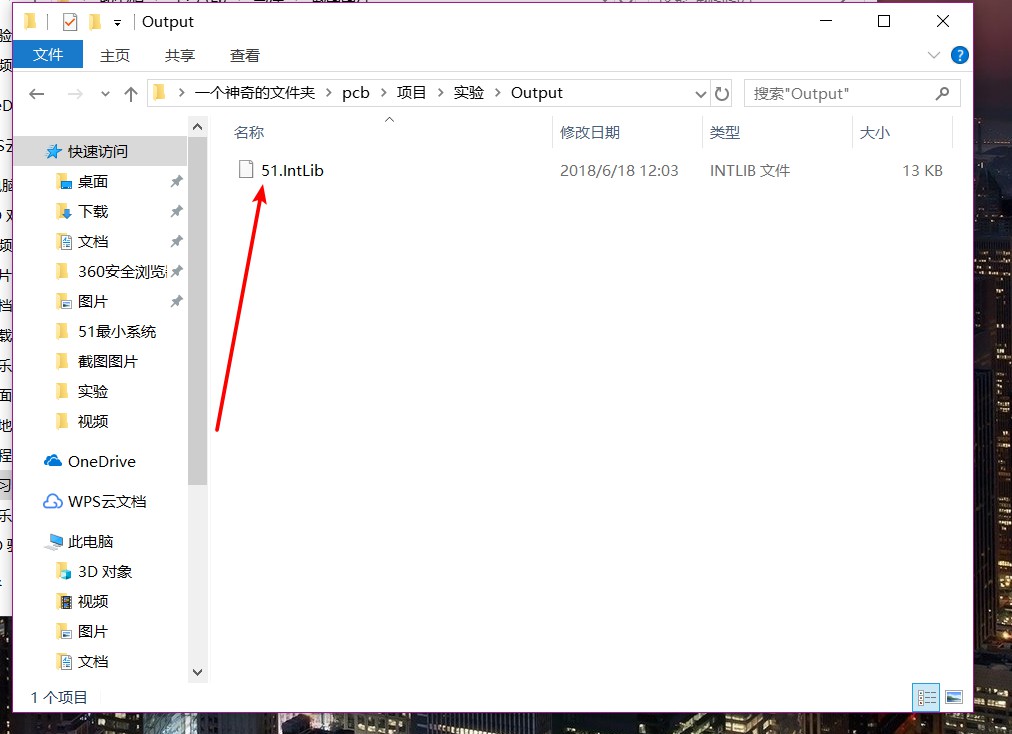

然后到指定文件夾中可以看到生成output文件夾
這個51集成庫就做好了

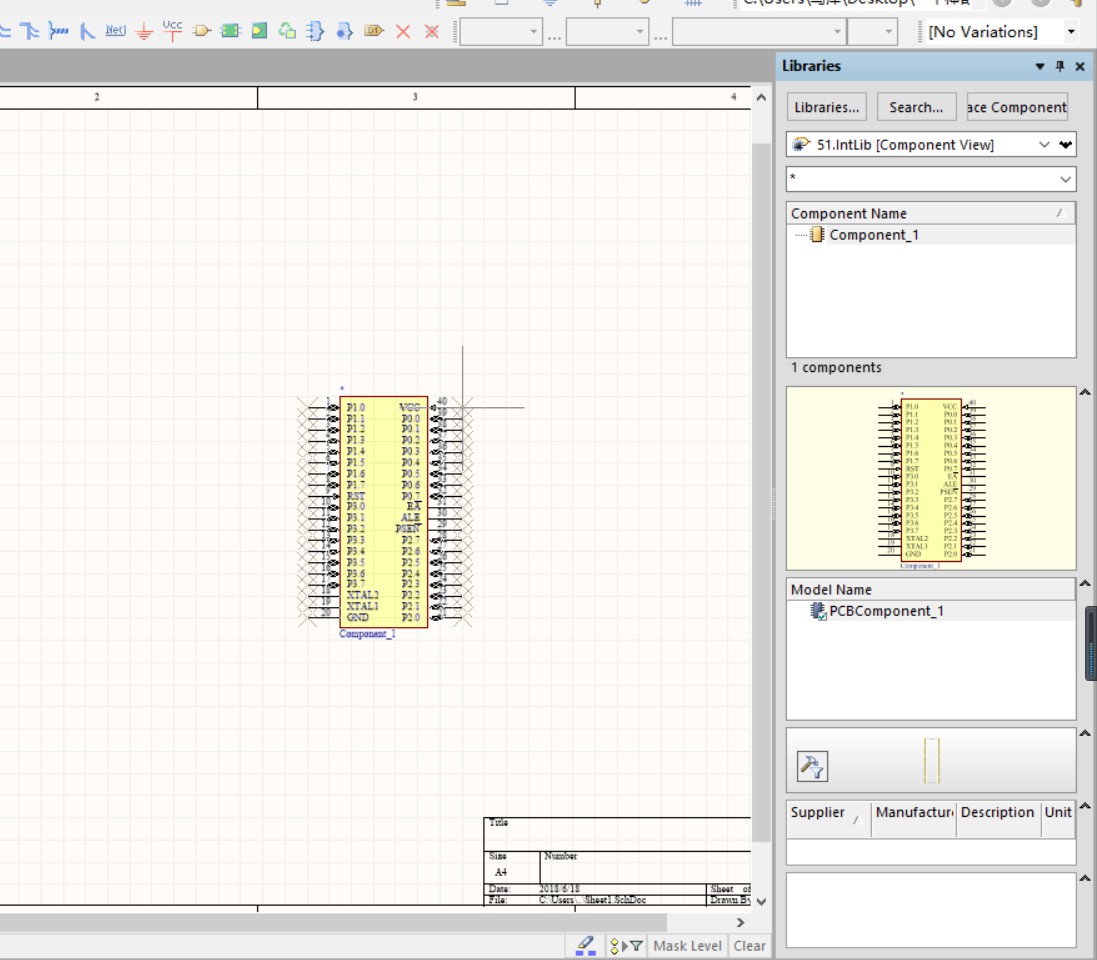

新建一個pcb項目可以看到原理圖和pcb都有，就可以直接導入pcb了
結束啦。。。。。。。。。。。。。。。。。

ID:323429 · 發表于 2018-6-19 16:18

感謝樓主，但是怎么把原理圖轉換成pcb文件，我用的18，只會畫簡單原理圖，pcb和3d不會，能不能教教

ID:248500 · 發表于 2018-6-20 20:48

wx19370 發表于 2018-6-19 16:18
感謝樓主，但是怎么把原理圖轉換成pcb文件，我用的18，只會畫簡單原理圖，pcb和3d不會，能不能教教

原理圖編譯沒問題后design，update to document。。。。。就能導入了

ID:375253 · 發表于 2018-8-3 21:58

按部就班地教學,很詳細~謝謝分享~

ID:161144 · 發表于 2018-11-17 08:33

如何在這個庫里面繼續添加新的元件呢？

ID:709777 · 發表于 2020-3-22 23:21

請問一個，就是我更新的封裝庫，為什么導入集成庫，里面沒有更新呢
