誰能幫忙分析一下這個震蕩電路有償

ID:241806 · 發表于 2018-5-5 12:11

最好利用瞬時極性法分析一下 QQ：461981503

ID:96682 · 發表于 2018-5-5 15:02

這僅是旋轉 LED 無線輸電的部分電路，壇里就能找到資料

ID:241806 · 發表于 2018-5-5 15:18

wc86110 發表于 2018-5-5 15:02
這僅是旋轉 LED 無線輸電的部分電路，壇里就能找到資料

但是沒有講解這個電路原理的啊，他是怎么產生交流電的

ID:155507 · 發表于 2018-5-5 17:54

這個電路的原理

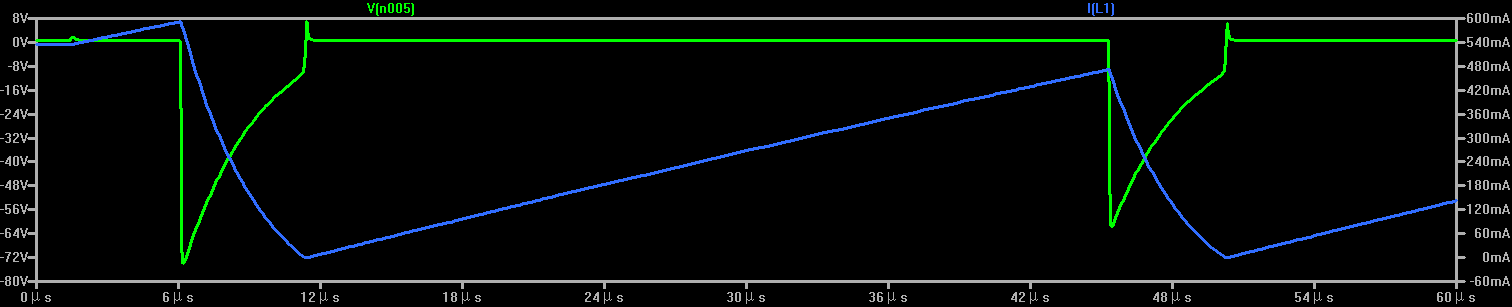

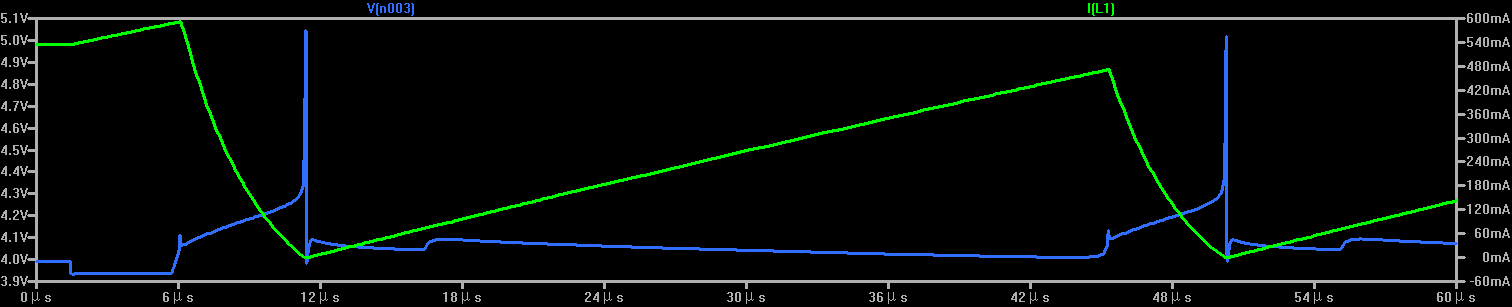

上電時,晶體管Q1,Q2截止, 電容C2的電壓在平衡位置。
Q1的基極電壓為接近0V，電容C2由流經電阻R2及R3的電流充電，使C2由0V漸漸充電至0.6V，
Q1導通，Q1的集電極電壓為接近0V，使得Q2導通, 電感線圈中的電流開始充電, 電容C2瞬時極性相反，
使Q1瞬間截止，Q1截止，Q2截止，線圈充電完畢(放電開始), 此狀態一直持續到直到線圈放電完畢，電容C2瞬時極性相反。
Q1導通，Q1的集電極電壓為接近0V，使得Q2導通, 電感線圈中的電流又再一次開始充電, 維持等幅振蕩的條件。

ID:241806 · 發表于 2018-5-5 20:10

angmall 發表于 2018-5-5 17:54
這個電路的原理

上電時,晶體管Q1,Q2截止, 電容C2的電壓在平衡位置。

有一點不明白，為什么線圈充電，C2的極性就反了呢？是因為把線圈看作電阻的話，C2的右側電位比左側高嗎？可是電容的左側也在不斷的充電啊

ID:155507 · 發表于 2018-5-6 11:16

　　振蕩電流是一種交變電流, 是一種頻率很高的交變電流，它無法用線圈在磁場中轉動產生，只能是由振蕩電路產生。
　　充電完畢(放電開始)：電場能達到最大，磁場能為零，回路中感應電流i=0。
　　放電完畢(充電開始)：電場能為零，磁場能達到最大，回路中感應電流達到最大。
　　充電過程：電場能在增加，磁場能在減小，回路中電流在減小，電容器上電量在增加。從能量看：磁場能在向電場能轉化。
　　放電過程：電場能在減少，磁場能在增加，

所以不能把線圈看作電阻
