直插的XL4016降壓芯片電路原理圖與PCB工程文件

ID:280614 · 發表于 2018-4-30 16:01

最近在弄降壓電路，發現只有XL4016的貼片電路，不利于測試，剛好弄了個直插的XL4016降壓芯片的電路。

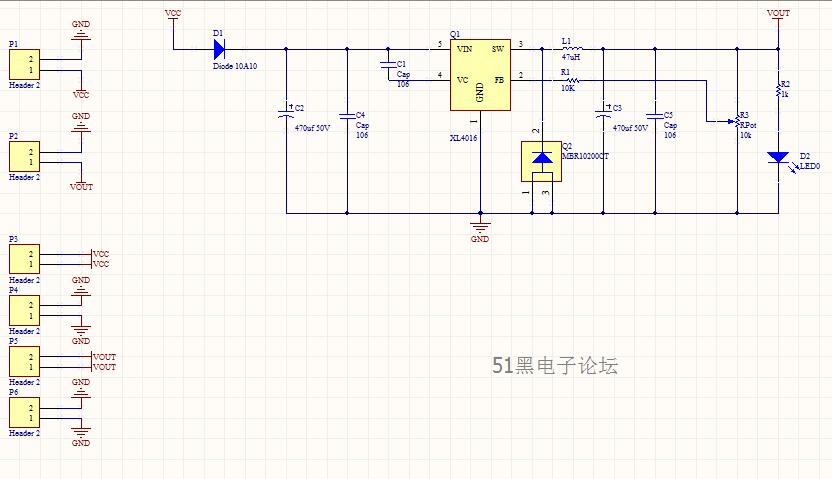

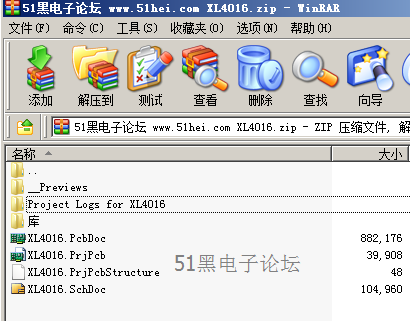

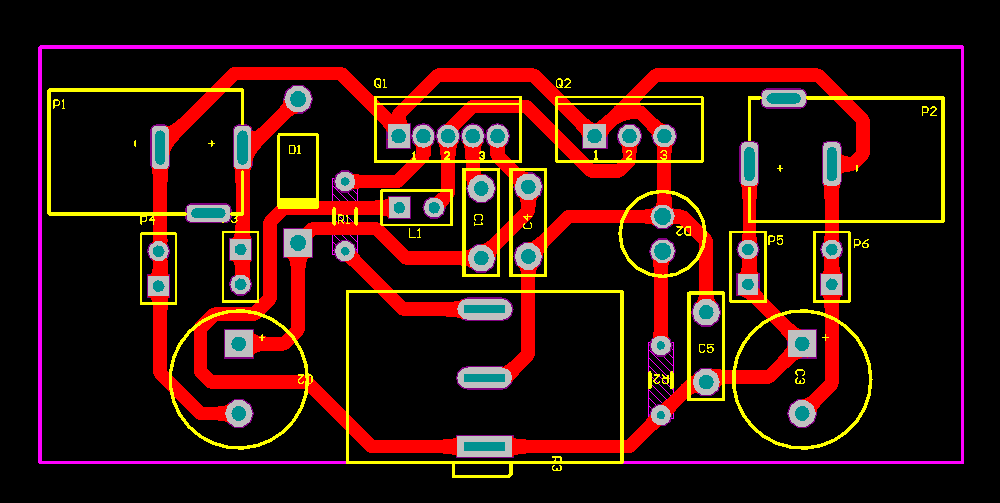

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

ID:96881 · 發表于 2018-6-4 10:46

謝謝您分享，圖中的GND建議鋪銅抗干擾

ID:187120 · 發表于 2018-9-29 18:28

這個功率大些

ID:434083 · 發表于 2019-1-25 11:45

資料不錯，值得借鑒

ID:492811 · 發表于 2019-3-17 21:48

最近在學習4106 ,很有幫助

ID:292815 · 發表于 2019-7-8 10:15

值得借鑒，謝謝分享

ID:624330 · 發表于 2019-10-15 10:41

最近在學習4106 ,希望對我有幫助。先謝過，點贊

ID:624330 · 發表于 2019-10-15 10:44

最近正需要大功率恒流充電電路，希望對我能有幫助，先謝過

ID:682683 · 發表于 2020-1-7 10:20

學習了，好

ID:722180 · 發表于 2020-4-4 13:09

為啥不仿造官方那個demo

ID:67274 · 發表于 2020-7-11 20:07

我弄了一個，用粗的銅絲繞滿節能燈磁環，
使用線性12V電源轉8V，DVD負載剛開始可以，
后來切換到開關電源24v轉8V,就不行了，接入DVD負載，就開始掉壓到4V，
然后焊下來電感找故障，電橋測量37UH，再次焊接回去，線性12V轉8V，接入DVD，也開始掉壓到4V，搞不懂？
