光驅步進電機滑臺制作繪圖儀

ID:224003 · 發表于 2018-4-21 14:17

看了許多用廢棄光驅里面的步進電機滑臺制作激光雕刻機帖子，一直想自己做一個來的，就搜集了一下材料，改用圓珠筆芯和電磁鐵做個繪圖筆，參考激光雕刻機做個繪圖儀了。以下是制作過程的幾大步驟，算是個總結吧！
◆步進電機基本使用，電機極性識別，這個論壇里面找到的。簡單說來就是用電池接線，注意轉動方向，然后記錄下來此時電機接線的正負極。
◆電機驅動代碼，論壇里面有的。先能使正轉、反轉；然后再用獨立按鍵控制其正轉、反轉。注意不要越界，那個對滑塊部分有損害的。
◆行程控制
加入液晶顯示模塊部分代碼，以便顯示執行了多少個拍子。
零點識別，也就是為了保證滑塊部分不會移動出界。
這個光驅架子很早前拆的也不記得當時的行程碰撞開關放哪里去了，后來就找個了紅外對射模塊裝上，用卡片擋光的方式來判斷是否到零點位。
再用獨立按鍵控制其轉動，到達最大行程時，記錄下液晶上顯示的最大數字，把這個數字寫到單片機程序代碼里，這樣就可以通過代碼來控制節拍總數，從而保證滑塊不會超限。
◆拆了另一個光驅步進電機驅動，這個有限位開關，是銅彈簧片實現的。
也做了行程控制，這里發現了前面那個光驅架子質量低哦。就是圖片里面那個架子上的，黑色塑料底盤的。
黑色光驅架子行程控制在31mm，節拍總數是282；后拆的那個光驅架子，鐵架子那個，行程在35mm，節拍總數控制在502。很明顯鐵架子的比黑色塑料的質量好。
這里就出問題了，兩個“分辨率”不一致了。后期影響還挺大了。看看后面的圖就知道了。

◆機架

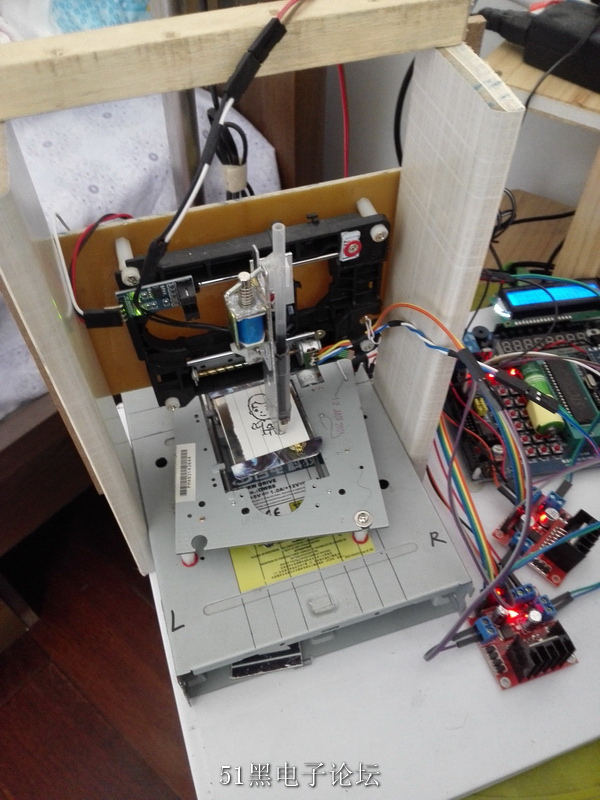

用后拆的那個光驅盒子做的底盤，找了別人家裝修剩余的木條，作為垂直支架，用M3螺絲塑料柱固定光驅滑塊等等。
壇里有的人用的塑料、電路板等做的架子，我用的還是木頭，好寒酸吶:(
不要螺絲擰死了，預留點活動空間，后期要反復多次調試，以便多次調整的。

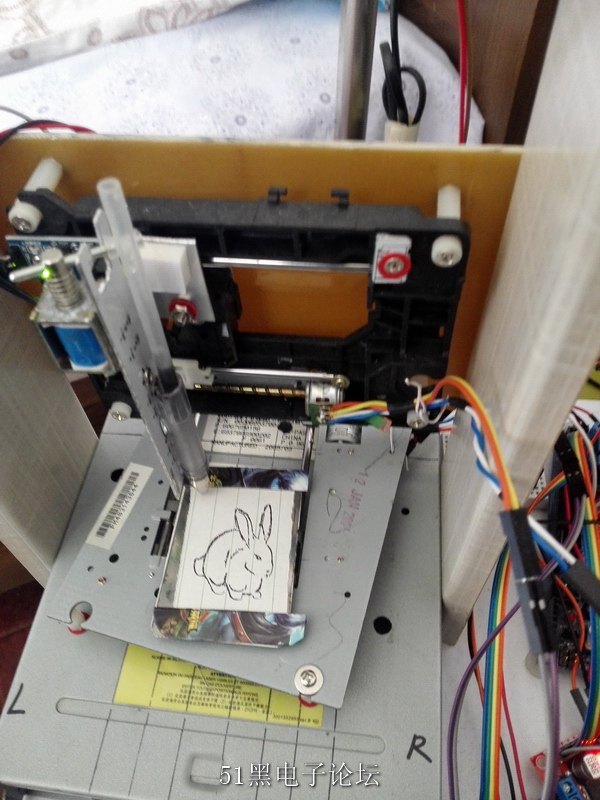

找了個電磁鐵和圓珠筆芯，筆筒，還有廢舊的LED燈條的鋁板，做了繪圖筆的之間。此處需要多試幾次，保證筆芯盡可能垂直、電磁鐵的行程適當，保證筆尖剛好能夠接觸到底盤上的紙面上。

繪圖板，是用鐵片粘到滑臺上的，就是小學校門口賣的那些卡通鐵牌，也有磁貼。剪開了兩條磁貼，以便壓住紙片。這個都是小孩玩具里找出來的。
每次開機后，步進電機都轉動，滑臺移動到零點位。就是通過 紅外對射模塊和銅質彈簧片檢測到的。
改寫程序，在定時器中斷中調用步進電機的驅動代碼，先賦值后使能。

◆繪圖命令
前面行程測試了，就用節拍數代替將來設定的位圖像素?cái)?shù)。即繪圖的位圖尺寸是寬282個像素、高502個像素。
繪制命令，其實就是抬筆、落筆了，在落筆的時候保持住，再移動滑塊，就相當于圓珠筆在劃線了。
這個就是控制電磁鐵了。單片機IO口一個控制繼電器，繼電器再連接電磁鐵的電源電路。我的電磁鐵使用的是7.2v直流電。
代碼部分還需要增加移位命令。如X移動到120像素點、Y移動到354像素點。定位到指定點后，落筆，然后再移動筆和底面滑臺。
八鄰域說明。位圖就是點陣圖了。
◆串口通信
基本通信模式，能接收、發送，參考教程里面的，稍微改動了一下。9600
繪制命令約定，例如Draw1203540122；120是X坐標值，354是Y坐標值，01是指在當前位置，X方向減一Y方向不變；22在當前位置X方向加一，Y方向加一，以此類推。
◆上位機程序分位圖轉換程序和串口程序兩部分的。
位圖轉換繪圖命令。約定，位圖只能是24位的，且只是黑白圖。
轉換成繪圖命令，這個有點啰嗦，簡單說，就是把所有像素掃描一遍，發現有黑色的像素就生成命令字符串DrawXXXYYY，XXXYYY就是坐標值把此像素改成紅色；然后以此像素為中心搜索其周?chē)?個相鄰像素，如發現有黑色的，那么就在前面命令字符串后追加偏移量（我給XY偏移量都加上了一，這樣就不需要有負號了，參考前文示例。

單片機程序繪圖是再各自減一就能得到正確的偏移量了）。重復上述過程，這樣把生成的繪圖命令全部寫到文本文件中。一個位圖文件對應一個文本文件。
然后再用串口程序讀取此文本命令，每次讀取一行發送給單片機，單片機接收到后就返回長度，執行完繪圖命令后發送Ok回來，串口程序收到Ok后再發送下一行繪圖命令給單片機。
如此反復，直至所有行都已經發送完畢。約定每行繪圖命令字符串不超過252個字符。

圖上效果看，落筆定位誤差較大，圓珠筆筆尖抖動的較大，畫圖有點類似木版畫的效果。
估計是材料和做工粗糙，無法保證精度和準確度的。

ID:1 · 發表于 2018-4-21 15:58

好棒的制作，能分享源碼嗎？

ID:312677 · 發表于 2018-4-23 08:40

頂一下,厲害了

ID:271385 · 發表于 2018-4-23 21:02

開發一個自動寫作業機，一定火

ID:266116 · 發表于 2018-4-23 23:27

厲害了!

能分享源碼嗎??

ID:224003 · 發表于 2018-4-24 09:04

本想再整理一下發的，算了就這么發了。
位圖轉換程序還有缺陷，太簡單的圖沒有轉換文本的，奇怪！
串口程序，在連續打印了7,8幅圖像后就暫停了，要得再點擊一下按鈕，才繼續的，不知何故！
基本都是教程上的代碼照搬過來的，所以熟悉教程的話一定容易理解的。

ID:306204 · 發表于 2018-4-24 11:56

謝謝，下載后認真學習

ID:327766 · 發表于 2018-6-6 21:01

樓主，你的串口程序軟件能發一下嗎？

ID:224003 · 發表于 2018-6-7 10:16

轉角遇到dogs 發表于 2018-6-6 21:01
樓主，你的串口程序軟件能發一下嗎？

串口程序
這個是測試程序，有其他內容的。
作為繪圖指令發送程序，其實就是逐行發送就可以了。
我的程序里面有其他內容，實際只需要用到其中幾步。
步驟是：
指定串口；
指定文本文件；
點擊逐行發送；
等待完成了。

ID:348974 · 發表于 2018-6-10 20:05

分享一下資料吧

ID:33544 · 發表于 2018-7-21 11:10

分享一下資料好嗎

ID:3802 · 發表于 2019-1-25 11:53

頂一下,厲害了

ID:482769 · 發表于 2019-3-1 15:57

樓主能給個聯系方式么

ID:515878 · 發表于 2019-5-5 19:23

樓主能分享一下程序嗎？

ID:224003 · 發表于 2019-5-9 16:31

下載吧，應該夠用的了

ID:142052 · 發表于 2019-5-16 16:27

樓主好厲害

ID:522695 · 發表于 2019-5-23 00:48

頂起來，學習一下代碼

ID:224003 · 發表于 2019-5-23 17:32

@ YJGG 應該是可以改成電路板雕刻機 的，前提是機械部件得精確些；不過，我后來沒再做了

ID:408496 · 發表于 2019-5-24 13:41

下載學習

ID:356957 · 發表于 2019-6-13 22:28

hzxyy 發表于 2019-5-9 16:31
下載吧，應該夠用的了

試下行不行，謝謝

ID:451441 · 發表于 2019-9-5 10:50

高手，佩服佩服

ID:637364 · 發表于 2019-11-7 16:24

樓主好厲害學習了

ID:637364 · 發表于 2019-11-7 16:54

hzxyy 發表于 2018-4-24 09:04
本想再整理一下發的，算了就這么發了。
位圖轉換程序還有缺陷，太簡單的圖沒有轉換文本的，奇怪！
串口程 ...

樓主您好你生成bitMap怎么生成的能告訴原理嗎？
或者有相關帖子嗎？

ID:224003 · 發表于 2019-11-9 15:59

RamPaGe3 發表于 2019-11-7 16:54
樓主您好你生成bitMap怎么生成的能告訴原理嗎？
或者有相關帖子嗎？

這個你百度一下吧？位圖基礎知識了。
我是用系統自帶的畫圖軟件轉換的。

ID:396604 · 發表于 2020-4-21 22:53

樓主。請問你用的啥步進電機驅動？
我用A4988光驅步進電機容易發熱。你這個長時間工作，光驅步進電機發熱么？

ID:737390 · 發表于 2020-4-25 10:40

這個很好，是開發孩子智力的好工具。

ID:600695 · 發表于 2020-4-29 01:12

這么復雜，完全沒看懂，還是用手吧

ID:224003 · 發表于 2020-4-29 10:33

wuxianbest 發表于 2020-4-21 22:53
樓主。請問你用的啥步進電機驅動？
我用A4988光驅步進電機容易發熱。你這個長時間工作，光驅步進電機發熱 ...

具體什么型號，沒查過的；發熱是有的，似乎不嚴重，好久不用了

ID:799811 · 發表于 2020-7-14 18:56

我看被人都用3D打印的固定件很簡潔，可以考慮改進下

ID:809935 · 發表于 2020-7-31 17:47

高手，高手啊！

ID:346571 · 發表于 2021-9-21 23:41

感謝高手
