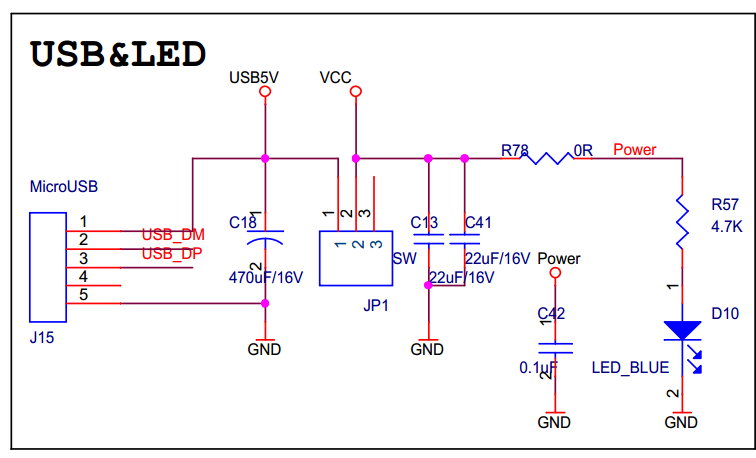

請教一下這個原理圖怎么連？

ID:302909 · 發表于 2018-4-7 13:26

USB5V和VCC是不是直接連micro usb的電源正極？

ID:301728 · 發表于 2018-4-7 16:19

USB接口應該能提供5V電源

ID:160834 · 發表于 2018-4-7 16:21

從圖上看 USB上5V輸出和VCC 是通過一個跳線來實現連接和斷開。你這個圖是USB燈？

ID:302909 · 發表于 2018-4-7 16:41

QIANLILI 發表于 2018-4-7 16:21
從圖上看 USB上5V輸出和VCC 是通過一個跳線來實現連接和斷開。你這個圖是USB燈？

這是買的51開發板的下載口，我想diy一個最小系統，JP1應該是開關，VCC也是接USB5V是吧？

ID:287575 · 發表于 2018-4-7 20:56

microUSB的1腳輸出+5V，名字叫USB5V,它通過一個開關（JP1)連到VCC，開關接通了VCC就是5V，斷開了就沒電了，這個開關要選自鎖功能的，就是說你按一下接通，手松了也是通的，再按一下就斷了，不自鎖的開關是指你按一下通，手一送就斷了，就比如一般的用于復位的按鈕，VCC通過0歐姆電阻R78到POWER端，
